Distribuirea încălzirii: cum funcționează totul

Care este aspectul conductelor de încălzire într-un bloc de apartamente? Care este cablajul superior al încălzirii și cum diferă de partea inferioară? Care sunt dimensiunile conductei? Ce este un lift? Să încercăm să răspundem la aceste întrebări.

terminologie

Mai întâi, pentru a evita confuzia, definim termenii.

• Lift sau nod termic - locul unde se concentrează gestionarea sistemului de încălzire și a alimentării cu apă caldă a casei sau a părții acesteia.

În plus: instalația de ridicare aduce temperatura și presiunea agentului de răcire la performanța optimă pentru sistemul de încălzire. Astfel, diferența dintre firele de alimentare și retur ale traseului ajunge la 4 kgf / cm2; în același timp, o picătură de 0,2 kgf / cm2 este suficientă pentru circulația apei prin baterii.

• Lift de apă - elementul principal al unității de ascensoare, camera de amestecare, în care apa mai fierbinte din alimentare este amestecată cu apa de retur care este recirculată în circulație.
• îneca - conducta care conectează fluxul și se întoarce în ansamblul liftului. Prin aceasta, apa rece a conductei de retur intră într-un ciclu de circulație repetat.
• umplere (pat de scânduri) este o țeavă orizontală care alimentează lichidul de răcire de la ansamblul liftului până la coloane.
• urcări - secțiuni verticale ale sistemului de încălzire care alimentează direct instalațiile de încălzire.
• dispoziție - țevile care leagă coloana vertebrală de baterie.

Deci, ce fel de diagrame de conexiuni pentru sistemele de încălzire pot fi folosite în clădirile cu apartamente? Ce elemente includ acestea?

Lift hub

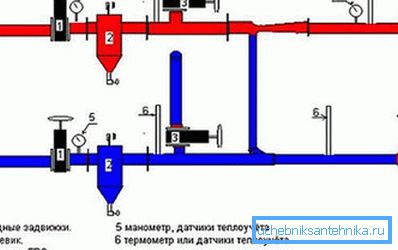

Setul minim de gentleman pentru cea mai simplă unitate de ascensoare este compus din:

1. Perechi de supape de intrare - pe flux și retur.
2. Sapă pe teren și, rar, pe linia de întoarcere.
3. De fapt ascensor cu șuvoi și duza.
4. Robinetele casei, taiate sistemul de incalzire a casei.
5. Perechi de descărcări, permițând să evacuați complet sistemul.
6. Robinete de control pentru măsurarea presiunii și temperaturii.

Opțional poate fi prezent:

1. Introduceți apă fierbinte (una sau două pentru fiecare linie). În al doilea caz, pentru a asigura o circulație constantă prin circuitul de apă caldă menajeră, flanșa dintre inserțiile de pe fiecare linie este completată cu o șaibă de reținere.

1. Tie-ins pentru consumatori individuali (chioscuri comerciale, magazine, etc.). Aici se inserează pe flanșa din fața supapelor; șaiba limitează curgerea apei printr-un circuit separat.

umplere

În funcție de locația lor, există două scheme de distribuire a energiei termice.

inferior

Sistemul de îmbuteliere de fund sau sistemul de încălzire cu cabluri inferioare este utilizat în majoritatea clădirilor moderne. Atât îmbutelierea, cât și îmbutelierea sunt în subsol. Coloanele sunt conectate în perechi cu jumperi plasați în apartamentul de la etajul superior sau în pod. În partea de sus a fiecărui jumper există un aerisitor (macara lui Mayevsky).

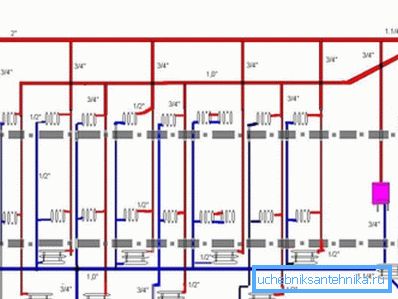

Fiecare riser este un salt între îmbuteliere. Dezechilibrul inevitabil dintre cel mai apropiat nod al ascensorului și cel mai mare dincolo de acesta este compensat de diferența dintre mărimea și permeabilitatea conductelor. Oferim valorile tipice ale telecomenzii pentru circuitul de încălzire care servește la intrarea în clădirea modernă cu zece etaje.

Care sunt avantajele cablului inferior al țevilor de încălzire?

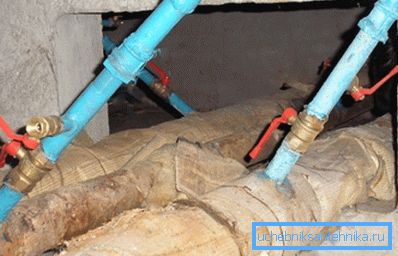

• Toate supapele de pe coloanele de aburi sunt concentrate într-un singur loc. Pentru a deconecta nu este nevoie să urcați în pod.

• Resetarea lichidului de răcire la subsolul tehnic în timpul reparațiilor nu prezintă probleme.

Apropo: pivnițele sunt adesea folosite ca depozite sau spații de utilități ale magazinelor. În acest caz, știi, nu trebuie să vorbești despre vreun avantaj: va trebui să renunți la șanțuri prin furtun în sistemul de canalizare.

Principalul dezavantaj al cablului inferior al sistemelor de încălzire este complexitatea lansării lor după resetare. Pentru a începe circulația prin toate vârstele, trebuie să sângeți aerul. Între timp, nu toți locuitorii apartamentelor superioare sunt capabili să o facă; Nu uitați de premisele goale.

top

Umplerea sau încălzirea superioară cu distribuția superioară a alimentării este destul de previzibil diferită prin faptul că firul de alimentare este plasat în pod. Țeava de retur rămâne în subsol. Fiecare creastă este un element separat, independent de alte creșteri.

La mansardă, în plus față de depunerea îmbutelierii, în acest caz sunt:

1. Instalații de închidere de la alimentarea supapei.
2. Conectori pentru evacuarea lor (mai exact, pentru aspirarea aerului necesar pentru uscarea completă a grupului de aparate de încălzire).

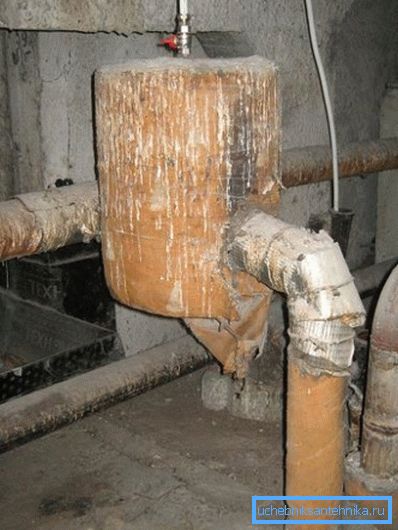

3. Rezervor de expansiune. În ciuda numelui, acesta nu compensează o creștere a volumului agentului de răcire în timpul încălzirii (sistemul nu este autonom, ci conectat la centrala de încălzire). Rezervorul, amplasat în partea superioară a distribuitorului de dozare, prevăzut cu o panta minimă, servește la colectarea aerului, care este îndepărtat de acolo printr-o supapă de evacuare.

Un astfel de aspect al sistemului de încălzire a fost aplicat masiv până în jurul anilor 1980.

Cum arată fundalul îmbutelierii?

• Principala problemă aici este complexitatea resetării lansării unui riser separat. Pentru a vă scurge complet, aveți nevoie de:

• Opriți supapa în pod.
• Opriți supapa din subsol și deșurubați capacul.
• Deșurubați ștecherul în pod.

Este curios: întregul sistem de încălzire a locuinței cu cablajul superior de alimentare este resetat și pornește mult mai ușor, mai ales dacă resetarea din rezervorul de expansiune al încălzirii este adusă în ansamblul liftului. Din păcate, descărcarea unei case este asociată cu pierderea unei cantități mari de agent de răcire, ceea ce este nedorit din punctul de vedere al economisirii energiei termice.

• Principalul avantaj al umplerii superioare este că lansarea este extrem de simplă și nu depinde de locuitorii casei. Este suficient doar încet (pentru a evita ciocanul de apă) să deschidă supapele casei de pe liniile de alimentare și retur, după care rămâne doar să se descarce aerul din rezervorul de expansiune.

urcări

Amplasarea lichidului de răcire în dispozitivele de încălzire dintr-o casă privată poate fi orizontală și verticală (în picioare). În clădirile cu apartamente în locuri diferite, aceste scheme sunt alăturate: în cazul în care îmbutelierea este întotdeauna orizontală, cablajul este vertical.

Ce este util să știți despre creșterea în bloc?

• Nici unul dintre etaje, cu excepția celei superioare din casă cu îmbutelierea inferioară, nu ar trebui să închidă perechea de corzi între radiatoare. Dacă încorporați încălzitorul dintre sursele de alimentare și cele de întoarcere de la etajul cinci al unei clădiri cu zece etaje, locuitorii din etajele superioare vor îngheța: circulația deasupra cravatei se va opri aproape.
• În casele proiectelor noi, unul din cei doi vârstnici este adesea făcut inactiv (adică nu se conectează la baterii). Amplasarea sistemului de încălzire cu șanțuri unice permite evacuarea dublurilor de trecere de la subsol, fără participarea locuitorilor. Este suficient să instalați un autobasculant pe un singur fir în loc de un stub și să îl depășiți pentru descărcare: airlock-ul va zbura complet pe frontul apei.

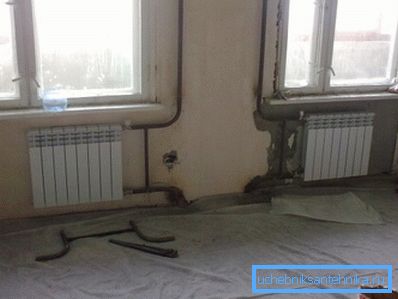

• În stalinka pe o răscruce în paralel, două radiatoare sunt adesea conectate fără a schimba diametrul. În acest caz, înălțimea în sine servește ca un jumper între garniturile lor. aceasta

Cablajul sistemului de încălzire este destul de eficient, dar numai cu un diametru mare (DU25) al conductelor de alimentare.

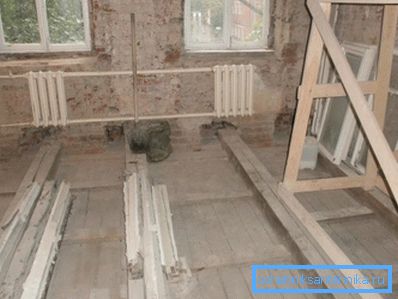

Consecință practică: dacă doriți să înlocuiți cablajul intern cu propriile mâini, fie utilizați țevi pentru încălzirea aceluiași diametru, fie suflați un jumper. Instrucțiunea este legată de faptul că, cu un diametru de 25 mm și garnituri cu un pas condițional de 15-20, bateriile vor fi pur și simplu reci.

Cabluri interne orizontale

În multe clădiri noi, se poate întâlni într-o schemă relativ exotică: în apartament se găsesc ieșiri din clădiri, ceea ce permite diluarea încălzitoarelor pentru un aspect arbitrar. Diametrul șanțurilor și ieșirilor este ales astfel încât conturul orizontal al apartamentului dvs. să nu stabilească parametrii de încălzire din apartamentele de deasupra sau de dedesubt.

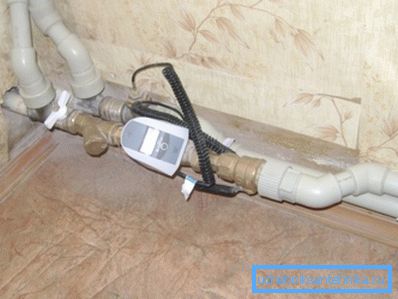

În plus față de un aspect arbitrar, un circuit orizontal cu o intrare și ieșire vă permite să ajustați contabilitatea energiei termice. Pe măsură ce costul încălzirii pe metru pătrat crește, instalarea contoarelor devine din ce în ce mai relevantă.

Cum de a face aspectul de încălzire în conturul orizontal al unui singur apartament?

În opinia umilă a autorului, ar fi foarte rezonabil să se adapteze la această situație aspectul Leningradului sau barăcii.

• De-a lungul perimetrului apartamentului, este pus un inel neîntrerupt cu dimensiunea DN25. Sub ușă, este încălzit într-o șapă sau așezat sub o podea plată.
• Dispozitivele de încălzire tăiate paralel cu inelul, fără a se rupe. Dimensiunea conductelor - DNU20. Schema de conectare a unui radiator separat - inferior sau diagonală.
• Fiecare radiator este echipat cu un orificiu de aerisire într-unul din dopurile superioare. Opțional pot fi instalate drosseli sau capete termice și supape de separare de pe liniile de alimentare.

concluzie

Sperăm că recomandările noastre vor fi utile cititorului. Informații suplimentare despre modul în care poate fi implementată instalarea de încălzire în apartament vor fi oferite de videoclipul atașat. Mult noroc!
