Distribuirea încălzirii în sine

Un sistem eficient de încălzire a locuinței este un factor foarte important în confortul vieții într-o casă. Încălzirea uniformă a tuturor dispozitivelor de încălzire înseamnă funcționarea corespunzătoare. Dar uneori se dovedește că lichidul de răcire nu este suficient pentru toate punctele de analiză. Acest lucru se întâmplă din mai multe motive, de exemplu, datorită nerespectării diametrelor țevilor în timpul instalării sistemului sau a schemei incorecte de instalare a încălzirii. Se dovedește astfel: temperatura este suficientă, în sistem există apă și nu există suficientă căldură, deoarece toate bateriile nu au o distribuție corectă a apei. Aceasta înseamnă că regula de bază pentru alegerea diametrelor țevilor a fost încălcată: suma diametrelor tuturor circuitelor de încălzire trebuie să fie egală sau puțin mai mare decât diametrul țevii de evacuare din cazan. În acest caz, fie folosind supapele de pe baterii, trebuie să reglați debitul de lichid de răcire la sistemul de încălzire, fie trebuie redesenat. Una dintre soluțiile la această problemă este să faci un colector de distribuție a căldurii cu mâinile tale.

Principiul de funcționare

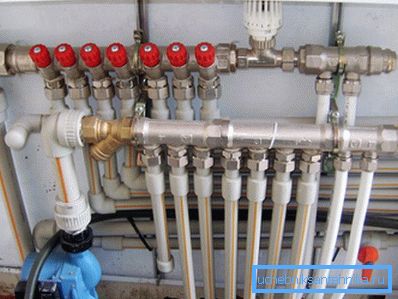

Puteți corecta greșelile instalatorilor de încălzire anteriori prin aplicarea uneia dintre diagramele clasice de conectare. Până în prezent, cel mai eficient sistem de distribuție a agentului de răcire din sistemul de încălzire este un distribuitor de distribuție.

În centrul său, acesta este un rezervor în care apa încălzită este alimentată de la boiler pentru încălzire. Din aceasta, prin țevi cu diametru mai mic, curge până la punctul de analiză (radiatoare de încălzire, podele încălzite, boiler indirect de încălzire). Odată cu trecerea căldurii, apa se întoarce înapoi prin aceleași conducte, dar deja într-o altă capacitate (recepție), iar apoi debitul general revine la cazan. Ciclul este complet.

Modificarea sistemului de încălzire

Având abilități de manipulare a uneltelor, mașinilor de sudat (dacă este necesară sudarea) și a cunoștințelor despre instalații sanitare, este foarte simplu să se facă o distribuție de distribuție pentru încălzire. Mai întâi trebuie să decideți numărul de circuite de încălzire. Acestea sunt sucursale separate care incalzesc camere specifice (unul sau mai multe).

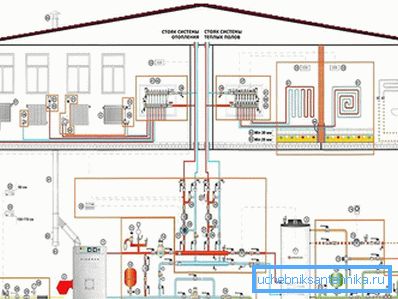

Dacă instalați un colector în încălzirea individuală a două sau mai multe case cu pardoseală, atunci pe fiecare etaj este mai bine să vă creați propriul pieptene (distribuitor). În acest caz, nu se poate face fără camera cazanului, în care va fi amplasată galeria principală de distribuție.

În cazul în care casa este cu un singur etaj, este recomandabil să se facă un nod de distribuție, care va fi situat lângă cazan. Pentru a lua totul într-o cameră separată sau a combina, de exemplu, cu o bucătărie - această decizie se face în funcție de aspectul și mărimea casei, modelul cazanului și tipul de combustibil pe care acesta funcționează.

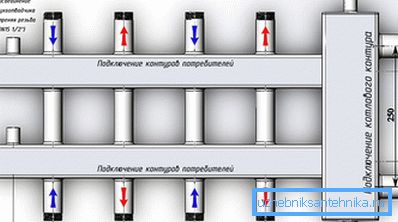

În cazul instalării unui distribuitor de distribuție a energiei termice direct lângă boiler, acesta este realizat din țevi metalice cu secțiune transversală circulară sau dreptunghiulară. Dar, înainte de a începe lucrul, trebuie să determinați numărul de puncte de analiză a lichidului de răcire. Alegerea diametrului țevilor care urmează a fi depuse depinde de aceasta. După aceea, pentru claritate, trebuie să desenați un desen. Afișează toate dimensiunile și parametrii necesari:

• Diametrele țevilor de retur și de retur, ramificațiile la circuitele de încălzire, firele.
• Distanțele dintre sucursalele care dau și primesc.
• Distanțele dintre conducta de alimentare și retur.
• Robinetele de direcție. Acestea pot fi îndreptate în direcții opuse sau în sus. Dacă robinetele de alimentare și de retur sunt îndreptate într-o singură direcție, acestea sunt plasate într-un model de șah.

Când s-au făcut toate pregătirile necesare, puteți continua să lucrați.

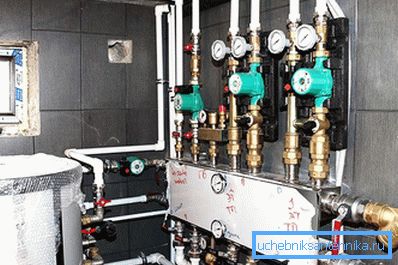

Sala cazanelor

Colectorul cazanului este fabricat din două matrițe: alimentare și retur. Desigur, pentru o casă mare, datorită volumului impresionant de căldură și lungimii considerabile a sistemului de încălzire, pentru fabricarea distribuitorului de distribuție sunt utilizate conducte cu diametrul de cel puțin 100 mm.

Galeria de alimentare este montată cu supape și pompe de circulație, iar returul - numai cu supape de închidere.

Chiar și în grupele de distribuție montate pe distribuție, termometre și grup de siguranță. O astfel de "umplere" permite, fără a opri toată încălzirea din casă, să rezolve problemele unei ramuri separate.

La instalare există următoarea secvență de lucrări:

• În conformitate cu desenul cumpărat țevi (în cazul nostru, metal). Dacă este necesar, acestea sunt curățate de rugina.
• Conform schemei de asamblare, țevile sunt sudate prin sudură electrică sau cu gaz.
• Toate sudurile sunt curățate și designul este pătat.
• Colectorul este conectat la sistemul de încălzire și presurizat - verificați dacă există scurgeri. Faceți acest lucru prin umplerea cu apă și lăsați timp sub presiune.

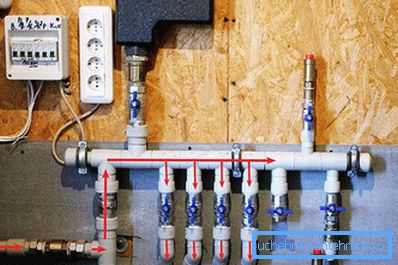

Colector local

Instalarea unui astfel de nod în principiu nu este diferită de asamblarea unui distribuitor într-o încăpere din cazan. Excepția este materialul țevilor. Din moment ce acest lucru este, să zicem, un nod redundant, care este departe de dispozitivul de încălzire și efectul de temperatură asupra acestuia, este mult mai mic, apoi pot fi utilizate conducte compozite PP sau din metal-plastic. Dar lipirea este mult mai fiabilă decât o racordare la colț, deci conductele de polipropilenă sunt preferabile.

Următoarea diferență a pieptenelei locale de la cazan este aceea că, deoarece lungimea țevilor este mică, apa nu are timp să dea toată temperatura și se întoarce la suficient de cald, iar apa în debitul de întoarcere în cazan este aproape rece.

Profitabil sau nu

Cât de profitabil este să instalați singură distribuția de distribuție a încălzirii, judecați-vă singur. Mai întâi, cheltuiești numai materiale. În al doilea rând, este pe deplin compatibil cu parametrii tehnici ai sistemului dvs. de încălzire, în timp ce colectorul de magazin va trebui să fie redone pentru el. Și acesta este și un cost. În al treilea rând, colectorul însuși va contribui la recuperarea rapidă a costului instalării sale. În ce fel? Într-un sistem convențional de încălzire cu două țevi, lichidul de răcire trece de-a lungul conturului, dând căldură, de exemplu, 20 m, iar circuitul colectorului are o jumătate de lungime merge la un singur punct de analiză, astfel încât apa din linia de retur este mai caldă și mai puțin combustibil este necesar pentru încălzire. Și având în vedere că combustibilul este foarte, foarte scump, atunci el va plăti pentru el într-un singur sezon. Dacă aveți întrebări, scrieți comentarii la articol. Specialistul care lucrează pe site vă va oferi informații suplimentare.

video

Puteți afla cum să faceți o distribuție variată din videoclipul pe care îl oferim:

scheme

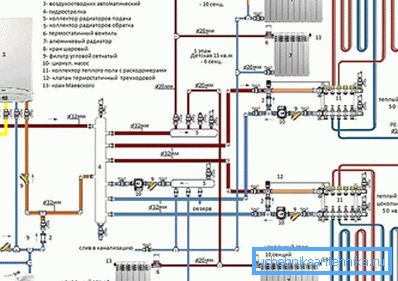

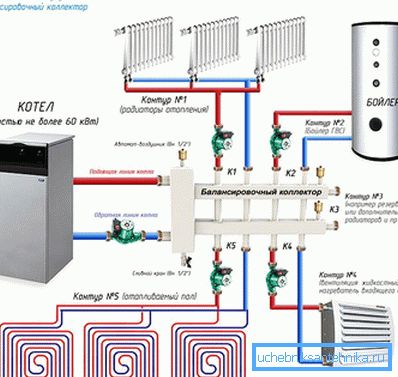

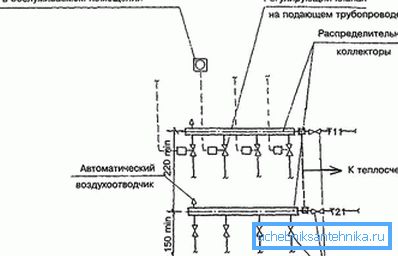

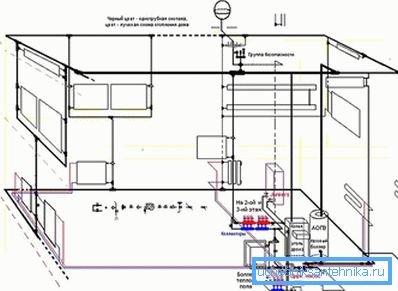

Următoarele sunt mai multe scheme de încălzire ale colectorilor:
