Diverse cazane de încălzire cu gaz: principiile muncii lor

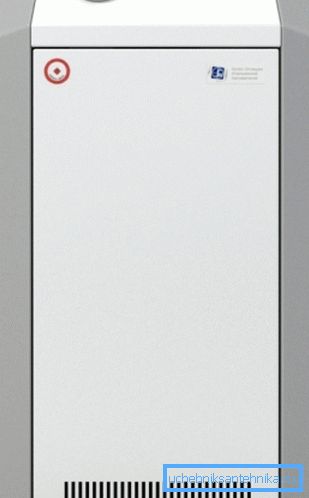

În cazul în care casa are capacitatea de a se conecta la o conductă de gaz, atunci va fi foarte convenabil pentru tine de a vă încălzi casa prin instalarea cazanelor cu gaz Lemax sau a oricăror altor branduri ca încălzitoare. Cel mai important lucru este că reușiți să calculați corect puterea încălzitorului în raport cu spațiul de locuit al încăperii și cu cantitatea de lichid de răcire din circuitul radiatorului sau încălzirea în pardoseală.

Indiferent de marca pe care o alegeți - Wisman, Mimax, Beretta - este important să fie potrivite pentru tipul de încălzire a schimbătorului de căldură, care va fi discutat mai jos și, în plus, vom urmări un clip video despre cazane.

Principiul de funcționare

Notă. În funcție de circuitul de încălzire, este de asemenea necesar să alegeți un cazan de gaz pentru încălzire, care poate fi fie la temperaturi înalte (convecție), fie la temperaturi scăzute (condensare). Deci, dacă radiatoarele au nevoie de o temperatură a fluidului de aproximativ 60-80? C, apoi pentru o podea caldă suficient de 30-50? C.

Unități de convecție

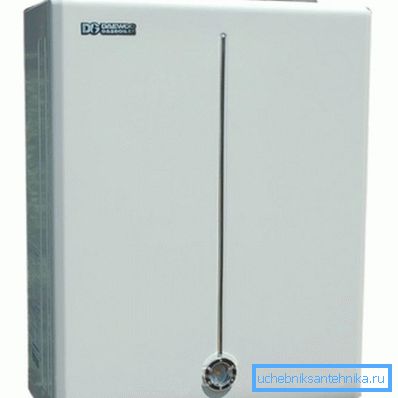

• Cazanele cu gaz de tip convecție sunt cele mai solicitate în Federația Rusă, de exemplu, poate fi o versiune montată pe perete sau podea a Daewoo DGB-100 MSC, pe care o vedeți în fotografia de sus. Depinde de faptul că, în majoritatea cazurilor, preferăm radiatoarele și nu sistemele de încălzire prin pardoseală - un obicei pe termen lung și frica de noile afecțiuni. Cu toate acestea, astfel de modele sunt prezentate cu opțiuni puternice și, în unele cazuri, chiar completează o mică centrală de cazan pentru mai multe clădiri cu mai multe etaje.

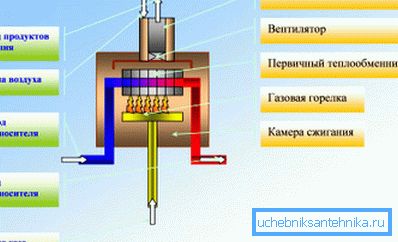

• Principiul de funcționare a acestor unități funcționează conform aceleiași scheme - combustibilul trece prin conducte către arzătorul care, cu flacăra lui, încălzește lichidul de răcire, în timp ce arzătoarele moderne funcționează cel mai adesea atât pe propan, cât și pe gazul natural. Principalul dezavantaj al cazanelor tradiționale înainte de condensare este că căldura secundară generată în camera de combustie nu este utilizată pentru creșterea eficienței, ci este descărcată prin coșul de fum pe stradă.
• Gama optimă de temperatură, fie germană WOLF, cehă PROTHERM sau gaz petrolier finlandez TERMAX, este în intervalul de 60-80 ° C, datorită dorinței pentru cea mai lungă durată de viață a schimbătorului de căldură. Aceste restricții se datorează faptului că, la o temperatură de 55-57 ° C (punct critic), condensatul acid se acumulează pe schimbătorul de căldură, care distruge pereții. Evaporarea acidului se formează ca rezultat al descompunerii termice sau, pur și simplu, în arderea gazului.

Notă. În cazul combinării a două circuite - radiatoare și a unei podele încălzite, instrucțiunea recomandă utilizarea modelelor tradiționale și scăderea temperaturii suportului de căldură pe o podea caldă este efectuată de o supapă cu trei căi.

Unități de condensare

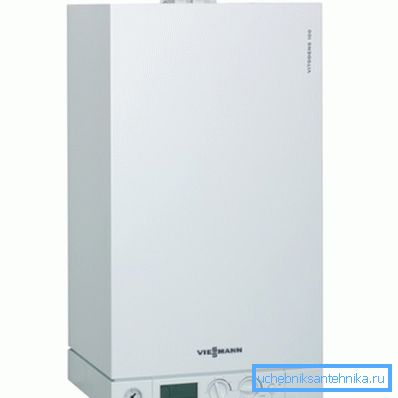

• Desigur, în comparație cu convecția, cazanele de încălzire cu gaz de condensare pentru încălzire nu se bucură de o astfel de popularitate în Rusia, mai ales că prețul unui astfel de dispozitiv este mult mai mare, dar acest lucru se datorează sistemului de filtrare a condensatului acid. Acei utilizatori care au decis să facă o astfel de achiziție sunt puțin probabil să regrete, deoarece economiile de aici sunt evidente - eficiența unor astfel de unități ajunge în unele cazuri la 111%!

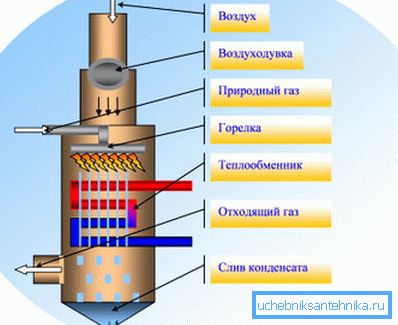

• Cazanul de încălzire cu gaz de condensare funcționează în conformitate cu următorul principiu: gazul natural intră în arzător, flacăra căreia schimbă căldura, însă căldura secundară nu este îndepărtată din camera de combustibil spre stradă, ci este utilizată pentru încălzirea secundară. Având în vedere că astfel de modele sunt concepute pentru o temperatură optimă de 30-50 ° C, condensul acid va fi întotdeauna format acolo, dar nu va dăuna schimbătorului de căldură, deoarece cade în jos. După aceea, printr-o conductă specială cu filtre, este deviată la o anumită capacitate, practic pierzându-și toxicitatea.

Schimbătoare de căldură

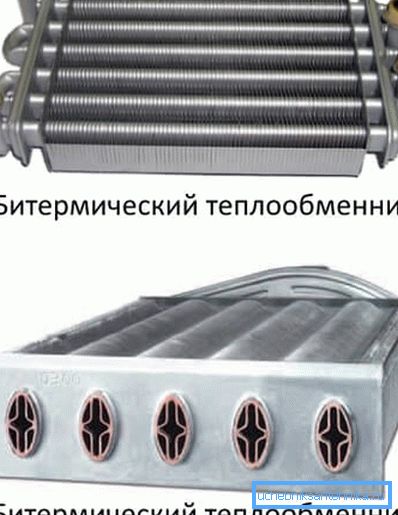

Orice cazan de încălzire pe gaz are un schimbător de căldură în configurația sa, care poate fi fie bitermic, după cum puteți vedea în figura superioară, fie separat. Versiunea bitermică este formată din două profile goale conectate, adică este o țeavă într-o țeavă cu o acoperire lamelară pentru a proteja coroziunea. Lichidul din conducta interioară este alimentat în sistemul de apă caldă și în circuitul exterior - în circuitul de încălzire.

Prezența unui astfel de nod facilitează masa și dimensiunile cazanului, de exemplu, în mărcile SIGNAL sau ISHMA (deși este posibilă o versiune separată). În astfel de cazuri, există un singur nod și acest lucru. Reduce în mod natural greutatea și mărimea, dar, în plus, pentru unitățile cu un astfel de dispozitiv nu este nevoie de o supapă cu trei căi pentru apă caldă, deoarece temperatura apei este mai mică (30 ° C) decât în ​​circuitul de încălzire.

În ciuda tuturor avantajelor, schimbătoarele de căldură bitermice nu sunt potrivite pentru a lucra cu apă dură - sărurile și zgurile depozitate pe pereții conductelor, blochează trecerea, care după aceea este aproape imposibil de curățat. Faptul este că atunci când curățați aceste substanțe, căderea de metal nu se dizolvă până la capăt, ci arata ca niște bucăți mici care se blochează în congestionare atunci când înclină și înfundă trecerea.

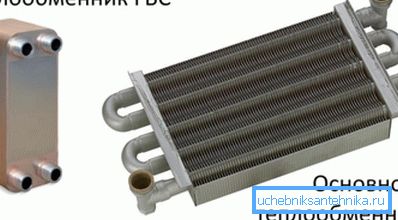

Dacă există apă tare în zona dvs., atunci este mai bine să alegeți AOGV cu un schimbător de căldură separat care să fie ușor de curățat și nu se înfundă atât de repede, cum ar fi CONORD, KEBER sau TERMONA. Acest lucru este posibil datorită diametrului interior mai mare al țevilor și, deși această opțiune va costa puțin mai mult, veți economisi o durată mai lungă de viață.

Prezentare generală a unor modele

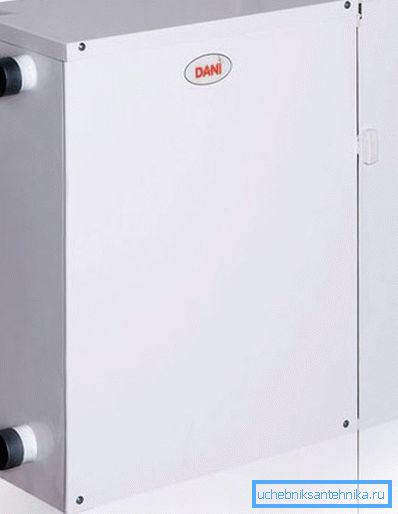

Cazanul cu două circuite pentru încălzire Dani nu va folosi aerul din încăperea în care este instalat - admisia de aer vine de pe stradă, iar produsele de descompunere termică sunt descărcate printr-un coș de fum coaxial. Presiunea nominală la admisia de gaz este de 1274PA, iar presiunea de lucru a apei calde nu este mai mare de 0,65 kPa. Dacă presiunea nominală a suportului energetic nu depășește 1274 Pa, atunci consumul său nu este mai mare de 0,8 m.³/ oră

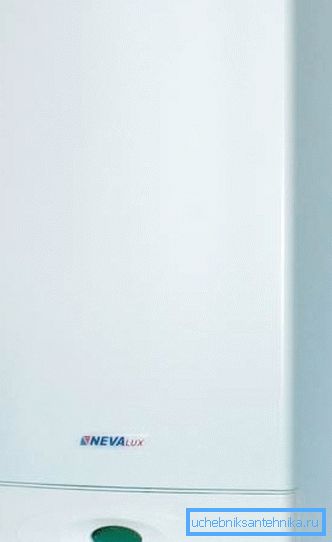

Sistemul de încălzire tradițional bithermic NEVA LUX cu două circuite, pe care îl vedeți în fotografia de sus, este produs în Rusia, alimentarea cu apă caldă este de 14 l / min, fiind proiectată pentru o suprafață maximă de 240m². Puterea nominală a unui astfel de dispozitiv este de 18 kW, schimbătorul de căldură din cupru, randamentul atinge 90%, temperatura maximă a produselor de descompunere termică este de 130 ° C, minimul este de 100 ° C. Dimensiuni (înălțime / lățime / adâncime) 720x410x326 mm, greutate 34,5 kg, garanție de 2 ani.

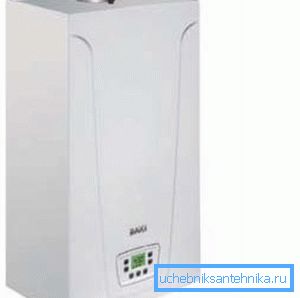

Unitatea de gaz Waxi, pe care o vedeți în această fotografie, este o unitate dublă cu montare pe perete, cu o putere maximă de 14 kW (suficientă pentru o cameră de 140 m²) cu un consum maxim de gaz de 1,63 m³/ oră La putere maximă, eficiența dispozitivului este de 92,9%, iar dacă funcționează în modul de putere de 30%, eficiența va fi de 90%, temperatura apei calde menajere este de 30-55 ° C. Dimensiuni (înălțime / lățime / adâncime) 700x400x280 mm, greutate 29,0 kg, garanție de 2 ani.

Cazanul de încălzire Aton este o unitate de condensare proiectată pentru circuite cu temperatură joasă, cu putere maximă, cu condiția ca modul de condensare să fie 24,6 kW și 22,1 kW într-unul tipic. Pentru încălzire în modul de 60-80 ° C 6,3-21,4kW, iar pentru 30-50 ° C - 6,9-21,7kW, performanța alimentării cu apă caldă? T 30? C - 10 l / min.

Modelul Beretta Exclusive Green 30 CSI tip de condensare, proiectat pentru circuite cu temperatură joasă, cu o putere maximă supusă respectării modului de condensare de 30 kW. În același timp, în modul de 60-80 ° C 99,1 kW, iar pentru 30-50 ° C - 31,41 kW, performanța alimentării cu apă caldă? T 30? C - 10 l / min. În intervalul 60-80 ° C, randamentul este de 95,5%, iar în intervalul de 30-50 ° C - 105,2%. Beretta lucrează atât pe gaz natural, cât și pe gaz lichefiat.

concluzie

În concluzie, putem spune că există și cazane de încălzire cu fontă din gaze pe care le puteți instala pe podea cu propriile mâini, iar în majoritatea cazurilor acestea sunt modele cu dublu circuit de tip convecție. Atunci când se instalează pentru certificare, trebuie apelat un reprezentant al unei companii de gaze cu licență - perioada de garanție nu se va calcula din momentul achiziționării, ci din data instalării (a se vedea și articolul Cazanele de încălzire cu gaz Ferrol și caracteristicile acestora).
