Facem un cazan de încălzire cu mâinile noastre

Desigur, construcția unui cazan cu propriile sale mâini este de interes pentru mulți proprietari de case particulare, deoarece este o modalitate eficientă de a-și salva banii, plus satisfacția morală pe care o persoană o primește atunci când face ceva singur. Și nu este întotdeauna posibilă achiziționarea unei unități din fabrică datorită costului său ridicat, deoarece prețurile acestor produse nu se încadrează în salariile rezidentului mediu al Rusiei.

Vom afla acum cum să facem un astfel de încălzitor cu un schimbător de căldură din cărămidă și să vedem videoclipul însoțitor.

Noi facem totul pe noi înșine

Prezentare generală

• În general, designul cazanelor de încălzire poate fi foarte diferit de cel al omologilor lor, deoarece ia în considerare nu numai puterea și tipul de combustibil al unității, ci și caracteristicile sale individuale.
• În primul rând, se referă la proiectarea schimbătorului de căldură, care poate fi din conducte interconectate, precum și din țevi și containere din oțel, dar în același timp realizează aceeași funcție și cu aceeași putere.
• Desigur, pentru a vă face un astfel de nod, aveți nevoie de o experiență și, din moment ce numai un sudor cu experiență poate găti un cazan de încălzire (schimbător de căldură), atunci, fără a avea abilități profesionale în această industrie, este mai bine să invitați un specialist. Țineți minte că este nevoie de cusătură aici de o calitate foarte bună, deoarece rezervorul va conține apă care poate să se scurgă în golul, dimensiunea căreia este mai mică de un micron.
• Dacă știți cum să lucrați cu un mașină de șlefuit (unghiolor), având un cazan de încălzire desenat în fața ochilor, puteți pregăti în mod independent piesele schimbătorului de căldură și puteți încredința lucrările de sudură unui profesionist. Dar este foarte important să se respecte cu precizie dimensiunile și proporțiile, altfel lucrările de sudură vor fi pur și simplu imposibile din cauza inconsecvenței în dimensiune.
• De asemenea, aici aveți nevoie de abilitățile unui atelier sau cel puțin un zidar - trebuie să construiți zidărie și, conform anumitor reguli, deoarece fiecare desen al cazanului are propriile caracteristici datorită dimensiunilor diferite.

Notă. Vom analiza mai multe modele pe care le puteți realiza fie independent, fie cu ajutorul unui sudor profesionist.

Numărul opțiunii 1

În profilul gol pentru a fi folosit pentru suporturile verticale. Se taie găurile rotunde corespunzătoare diametrului conductei de împerechere - aceasta se face fie prin sudare electrică, fie prin tăietor de gaz. Acest lucru se efectuează din două părți și, în același timp, fiecare dintre ele, în partea profilului de 60 mm, taie patru găuri cu un diametru de 50 mm și patru câte 40 mm fiecare în planul de 40 mm.

De asemenea, în partea inferioară a structurii, se taie o gaură rotundă de 50 mm în diametru, dinspre fund pentru retur (apă răcită) și din gaura opusă pe partea opusă față de partea superioară pentru alimentarea căldurii termice fierbinți.

Notă. După sudură, în orice caz, vor apărea urme de pe suprafața metalului, dar această lucrare ar trebui să fie cât mai clară și mai delicată posibil. Prin urmare, eliminați toate neregulile din plan cu polizorul, iar fețele interne ale găurilor, dacă este necesar, trebuie tratate cu un fișier rotund sau semicircular.

Când toate spațiile vor fi readuse la starea inițială, veți avea nevoie de un plan plan orizontal - poate fi chiar un scut din lemn, scos din scânduri, doar este necesar să-l înmuiați în prealabil cu apă pentru a vă proteja împotriva scântei.

Instrucțiunea recomandă, în primul rând, asamblarea (sudarea) pereților din față și din spate și numai apoi montarea celorlalte elemente. Aceste două panouri sunt instalate într-o poziție strict verticală una față de cealaltă și, la rândul lor, toate țevile sunt sudate, numai această lucrare este mai bine făcută cu un asistent, astfel încât este posibilă fixarea pieselor la un unghi drept.

Când rama este gata, puteți să deschideți capetele deschise pe un profil dreptunghiular și să sudați miezurile de alimentare și de retur discutate mai sus. Totul - acum trebuie să ștergeți cusăturile cu un șlefuitor și să verificați structura de etanșeitate introducând apă în ea și lăsând-o timp de 1-2 ore. În acest caz, dacă lucrarea nu este realizată în întregime din punct de vedere calitativ, atunci veți vedea petele întunecate pe cusături - acestea sunt scurgeri.

Numărul opțiunii 2

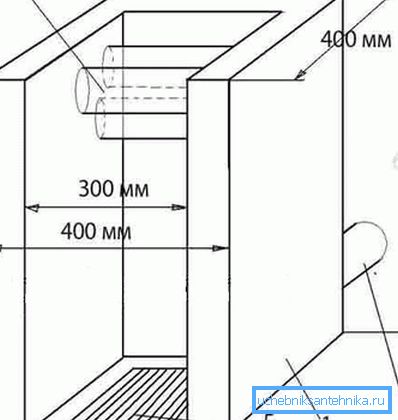

Notă. Dacă este disponibilă tablă de oțel rezistent la căldură cu o grosime de 3-5 mm, instalarea cazanului de încălzire, mai precis, instalarea schimbătorului de căldură în sine poate fi mult simplificată.

Acest proiect, de fapt, nu are nevoie de comentarii detaliate, deoarece întreaga structură constă aproape în întregime din foi (capacitate) sudate una de alta, care comunică între ele prin profile tubulare.

Și, desigur, din partea din față și din spate există conexiuni pentru alimentarea și returul lichidului de răcire. În ciuda simplității aparente a produsului, lucrările de sudură trebuie să fie efectuate din nou de către un profesionist, altfel va exista riscul scurgerii cusăturilor.

Notă. Dimensiunile acestui design pot fi modificate în funcție de dimensiunea cuptorului. Dar, în același timp, secțiunea transversală a profilului tubular și grosimea plăcii de oțel trebuie să rămână neschimbate.

montare

Nu ne vom concentra în detaliu asupra regulilor și parametrilor de montare a aragazului, deoarece acesta este un subiect destul de amplu și trebuie subliniat într-un articol separat - vom examina dispozițiile generale.

Așa cum am menționat mai sus, dimensiunile încălzitorului pot fi schimbate, dar în acest caz, dimensiunile aragazului sunt potrivite pentru o casă de țară sau o cabană, a cărei suprafață nu depășește 90-100m² cu sistem de încălzire standard (radiatoare). Prin urmare, este necesar să se țină seama de faptul că în fiecare dintre dispozitivele de încălzire nu vor mai fi mai mult de 7-8 secțiuni, sistemul va fi două țevi și nu va exista un al doilea circuit (podea încălzită).

Fara esec, cuptorul trebuie sa se bazeze pe o baza de beton si toti parametrii trebuie sa respecte strict verticala si orizontala, adica respectand unghiul de 90 °. Schimbătorul de căldură trebuie să fie montat astfel încât partea superioară a acestuia să fie mai mică decât circuitul de alimentare, cel puțin 10 mm - acest lucru se face pentru a preveni blocajele de trafic din sistem.

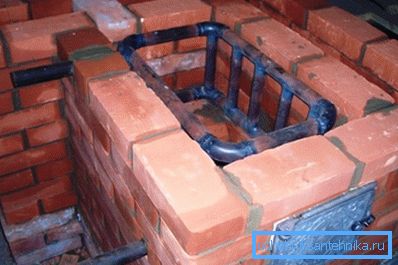

Instalarea pereților, care se ridică în jurul schimbătorului de căldură, ar trebui să depășească înălțimea cu cel puțin 20-30 mm (o jumătate de caramină), iar partea superioară a clădirii este acoperită cu o sobă din fontă de gătit din fontă, care este foarte convenabilă pentru case de vară și case de țară. În același timp, placa din fontă ar trebui să fie un element ușor de detașat (cum ar fi un capac) pentru a asigura accesul pentru curățarea preventivă a funinginii - ceea ce sporește considerabil eficiența unității.

Construcție verticală

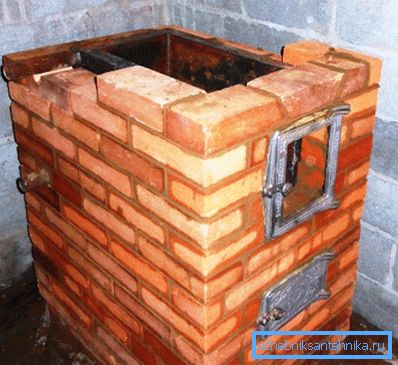

Dacă dispozitivul cazanului de încălzire este proiectat numai pentru circuitul de încălzire, atunci puteți utiliza un design vertical îngust, în care va exista fie o plită cu o singură plită pe partea de sus, fie nu va exista deloc. Pentru o astfel de structură este folosit același schimbător de căldură, care este descris în opțiunea nr. 2, numai dimensiunile sale ar trebui să fie personalizate la dimensiunea cuptorului.

Opțiune economică

Această opțiune implică faptul că centrala de încălzire va fi amplasată fie în subsol, fie la parter - aceasta vă permite să observați diferența dintre partea inferioară a cazanului și partea superioară a coșului, care trebuie să fie de cel puțin 7 m!

Acordați atenție desenului - pe coșul cazanului (deasupra) există fie o sobă, fie un ecran de încălzire, în timp ce cazanul trebuie să fie chiar sub aragaz sau scut. Linia de jos este că furtunul cazanului trece prin sistemul de curenți al cuptorului. La ieșirea cazanului cazanului este instalată o supapă care este închisă când se utilizează boilerul și se deschide în timpul funcționării cuptorului.

concluzie

Am acordat atenție doar dispozițiilor generale, cum să facem un cazan de încălzire cu propriile noastre mâini, și chiar și atunci, acestea sunt doar câteva dintre cele mai căutate opțiuni. De fapt, există multe scheme și metode diferite, fiecare dintre ele merită analizată într-un articol separat.
