Flat radiators: o prezentare generală a soiurilor și a

În prezent, radiatoarele plate devin din ce în ce mai populare. Cu toate acestea, acest lucru nu este surprinzător, deoarece această categorie de încălzitoare este perfect combinată cu pervazurile moderne, care nu depășesc cu mult peretele.

În plus, instalarea încălzitoarelor plate se poate face cu utilizarea șanțurilor de sârmă ușor transportate înainte. Ei bine, în cele din urmă, radiatoarele cu grosime mică arată îngrijit și, prin urmare, se vor potrivi cu siguranță în orice interior.

Soiuri principale

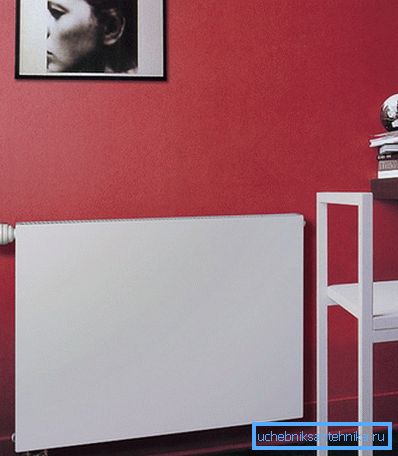

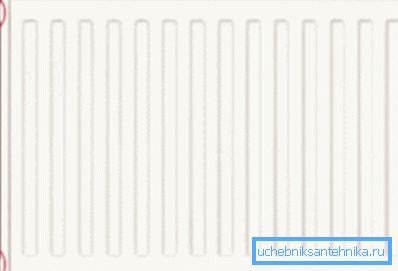

Aparatele de incalzire cu incalzire sunt usor de distins de analogii seculari traditionali in aspect. Partea frontală a dispozitivelor este un panou dintr-o singură piesă, uneori netedă, adesea un panou ondulat, cu sau fără perforări.

În mod convențional, toate dispozitivele de încălzire clasificate ca plate nu pot fi împărțite în următoarele tipuri:

• baterii de perete cu apă încălzită ca agent de răcire;
• încălzitoare electrice de încălzire electrică cu posibilitatea montajului pe perete sau cu aspectul podelei;
• convectoare electrice cu aspect de perete și podea.

Toate aceste încălzitoare, în ciuda diferențelor evidente, se caracterizează printr-o grosime mică, ceea ce simplifică foarte mult instalarea lor pe perete. Luați în considerare caracteristicile dispozitivului și funcționarea fiecăreia dintre aceste modificări.

Panou de baterii

Această categorie de echipamente, în primul rând, ar trebui să includă un radiator plat din oțel, care astăzi poate fi achiziționat de la cele mai multe magazine specializate.

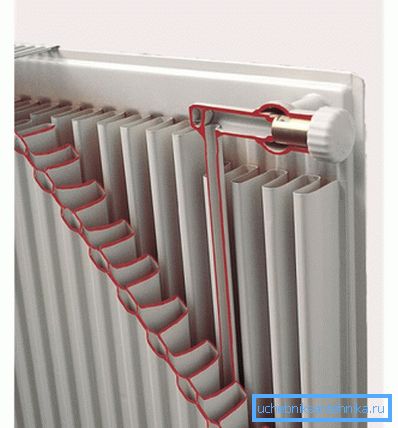

În exterior, astfel de dispozitive sunt o placă dreptunghiulară, în partea superioară a cărora există o perforare necesară pentru eliberarea aerului încălzit. În interiorul carcasei sunt tuburi metalice cu plăci radiante.

Datorită circulației agentului de răcire prin tuburi, aerul cald este parțial eliberat, trecând prin perforația superioară și încălzind parțial suprafața metalică din față, care, la rândul său, eliberează căldură în încăpere.

Radiatorul de tablă din oțel este destinat în principal instalării în sisteme de încălzire autonome și nu este recomandat pentru funcționare în sistemele centralizate.

De fapt, dispozitivul este proiectat să funcționeze cu o presiune scăzută a agentului de răcire, nu mai mult de 10 atmosfere la o temperatură de cel mult +100 ° C. Cu toate acestea, statisticile de funcționare a bateriilor din oțel cu panou arată că astfel de dispozitive sunt utilizate cu succes în clădirile cu apartamente.

Important: O amenințare gravă pentru bateriile din oțel este compoziția specifică a agentului de răcire din sistemul centralizat de încălzire. Prezența reactivilor în apa circulantă poate accelera cursul proceselor corozive.

Incalzitoare electrice de ulei

Există două tipuri de încălzitoare de ulei pe piață: secțiune și panou. Suntem interesați de o modificare a panoului plat cu posibilitatea montării pe perete sau podea.

Acest încălzitor diferă de celelalte baterii prin faptul că utilizează ca agent de răcire ulei mineral, mai degrabă decât apă. Această soluție are un avantaj caracteristic, deoarece uleiul se răcește mai mult în comparație cu apa și, prin urmare, eliberează mai multă căldură.

Panourile de răcire pentru panouri au următoarele avantaje:

• Consum redus de energie, în comparație cu încălzitoare electrice spirala.
• Nu usucă aerul și, ca rezultat, condiții de viață confortabile în cameră.
• Temperatura scăzută a suprafeței încălzite și, în consecință, absența riscului de ardere dacă nu este atinsă.
• O gamă largă de încălzitoare la vânzare și, ca rezultat, posibilitatea de a alege un dispozitiv cu dimensiuni adecvate.
• Preț rezonabil.
• Greutate relativ ușoară și, ca rezultat, posibilitatea de montare pe orice perete.
• Instrucțiuni simple de instalare și, prin urmare, este posibilă instalarea manuală.

Important: datorită independenței sale față de sistemele de încălzire, astfel de încălzitoare pot fi instalate nu numai în apartamente utilizate pentru reședință permanentă, ci și în casele suburbane utilizate în mod obișnuit.

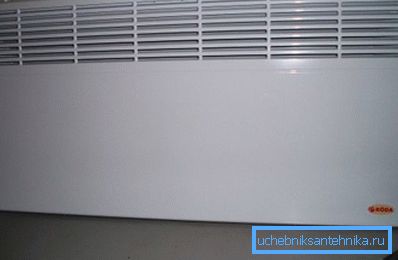

Convector electric montat pe perete

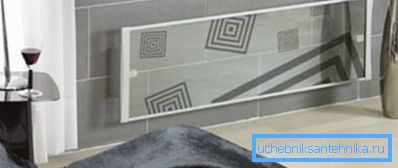

Afișarea radiatoarelor plate subțiri, este necesar să menționăm convectoare electrice de încălzire. Aceste dispozitive sunt de asemenea disponibile în comerț într-o gamă largă de modificări, care se disting prin preț, dimensiuni, consumul de energie, proiectarea elementelor de încălzire etc.

Spre deosebire de radiatorul tradițional, în care circulă unul sau altul, acest dispozitiv utilizează elemente de încălzire care transferă căldură pe plăci metalice, care, la rândul lor, eliberează această căldură prin fantele din partea superioară a carcasei de protecție.

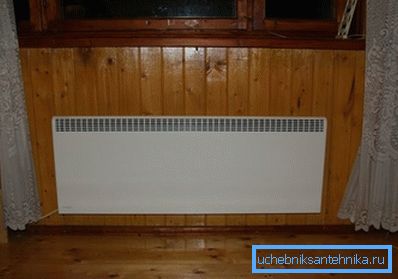

În procesul de convecție, dispozitivul de aer poate încălzi rapid camera. Această categorie de încălzitoare este universală din punct de vedere al funcționării, dar, totuși, este cea mai bună alegere pentru cabane, unde cazarea este sporadică.

Așadar, am decis asupra principalelor tipuri de dispozitive de încălzire plate care pot fi utilizate într-un apartament sau într-o casă de țară. În concluzie, luăm în considerare în detaliu caracteristicile selecției radiatoarelor de panou în raport cu o anumită locuință.

Caracteristicile alegerii bateriilor din tablă de oțel

La alegerea radiatoarelor din oțel trebuie să se acorde atenție etichetării.

Marcajul poate detecta următoarele simboluri de litere:

• kv - tip de conexiune inferioară;
• k - tip conexiune laterală.

În plus față de litere, în marcaj există valori numerice:

• 11 - tip de baterii cu o suprafață de încălzire externă.
• 21 - tip cu două panouri de încălzire și un schimbător de căldură prin care circulă agentul de răcire.
• 22 - cu două panouri și două schimbătoare de căldură între ele.
• 33 - tip cu trei panouri și trei schimbătoare de căldură.

Deci, cu marcajul ne-am hotărât, dar ce să alegem?

Pentru utilizarea în apartamente cu un aspect standard, radiatorul cu douăzeci și unu va fi alegerea optimă. Această alegere se datorează unei grosimi mici, transferului de căldură acceptabil și costului redus.

Să încercăm să calculăm dispozitivul de transfer termic de 1 m lungime.

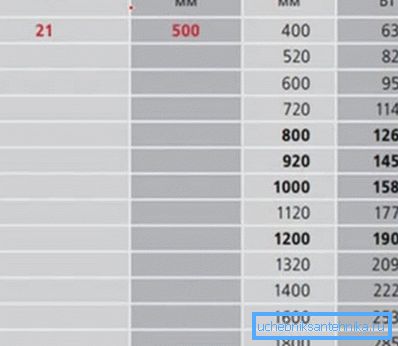

După cum vedem în tabel, acest parametru este de aproximativ 1,5 kW. În același timp, trebuie să înțelegeți că această valoare este posibilă numai dacă lichidul de răcire este încălzit la +90 ° C.

De fapt, temperatura agentului de răcire într-un sistem centralizat este mult mai scăzută și, prin urmare, transferul real de căldură nu va fi indicat în tabelul de 1,5 kW și nu va depăși 1 kW. Astfel, dacă pentru încălzirea normală a încăperii există suficientă baterie de 1,5 kW, nu ne limităm la instalarea unui radiator, în pașaportul căruia este redată puterea de care avem nevoie.

Pentru a nu îngheța în timpul iernii, este mai bine să nu puneți unul, ci două astfel de radiatoare. Sau, dacă configurația camerei permite, vom instala un singur panou cu o lungime de 1600 mm și acest lucru va fi suficient pentru a crea condiții climatice confortabile.

concluzie

Acum știm ce este un radiator plat de încălzire cu un singur rând și putem alege un aparat de încălzire adecvat din toate punctele de vedere. Pentru a afla mai multe lucruri interesante, vă sugerăm să urmăriți videoclipul din acest articol.
