Grupul de securitate pentru încălzire: investighează

Ce, pe lângă cazan, țevi și dispozitive de încălzire, ar trebui echipate cu un sistem de încălzire închis cu circulație forțată? Care sunt funcțiile grupului de securitate din sistemul de încălzire? Trebuie să ne cunoaștem lista de dispozitive, algoritmul ales de ei și ordinea de instalare.

structură

Deci, este dat: am cumpărat un cazan de combustibil solid, constând dintr-o incintă, un schimbător de căldură și un sistem simplu de automatizare, care permite reducerea puterii termice în timpul supraîncălzirii. Evident, vom avea nevoie de radiatoare și conducte pentru distribuirea apei încălzite de boiler.

Ce altceva este necesar pentru funcționarea normală a circuitului?

1. Rezervor de expansiune. Compensează o creștere a volumului agentului de răcire în timpul încălzirii. Apa este aproape incompresibilă; Rezervorul este, pur și simplu pus, un balon de cauciuc într-o cutie metalică. Cu o presiune tot mai mare în sistemul de încălzire, această bilă scade în volum, permițând tancului să găzduiască lichidul de răcire excesiv.

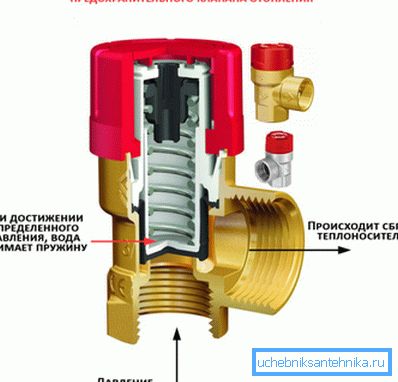

2. Supapă de siguranță. În cazul în care capacitatea vasului de expansiune este insuficientă, se scurge lichidul de răcire în exces.

Apropo: acționarea supapei indică fie fierberea agentului de răcire, care este inacceptabilă, fie volumul insuficient al rezervorului de expansiune. În locul înlocuirii cu un dispozitiv mai mare, în circuit se poate instala un rezervor suplimentar; volumele mai multor canistre sunt însumate.

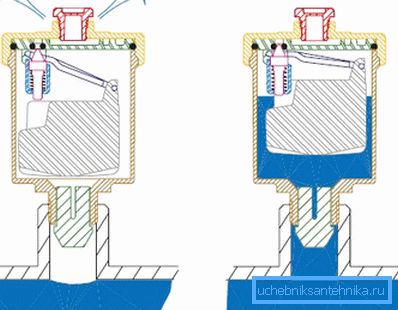

1. Aerisire automată. Îndepărtează prizele de aer din sistem care pot împiedica circulația lichidului de răcire.

1. manometru (ca opțiune - termomanometru). Dispozitivul monitorizează vizual parametrii sistemului.

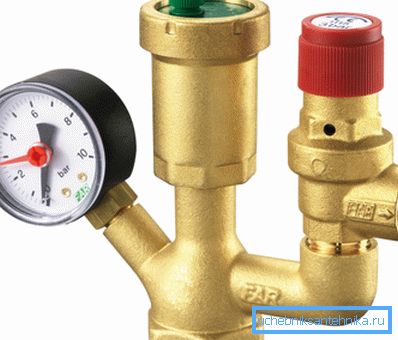

Ultimele trei dispozitive sunt adesea vândute ca un ansamblu într-un caz comun și sunt denumite un grup de securitate. Împreună cu rezervorul de expansiune, acestea sunt proiectate pentru a preveni distrugerea cazanului și a circuitului de încălzire în timpul fluctuațiilor de presiune din acesta.

Pe lângă cele de mai sus, pentru funcționarea normală a unui sistem închis, este necesar:

• Vozdushniki (elemente specializate ale supapelor, așa-numitele macarale Mayevsky sau robinete obișnuite de apă). Ele sunt montate într-unul din dopurile superioare ale fiecărui încălzitor amplasat deasupra umplerii.
• Pompă de circulație, care asigură mișcarea lichidului de răcire în circuit.
• Un filtru grosier care împiedică deteriorarea pompei de circulație, a scării, a nisipului sau a altor corpuri străine, pentru anumite motive a intrat în circuit.
• Opțional - supape, drosseli și capete termice, permițând să controlați funcționarea dispozitivelor de încălzire și, dacă este necesar, să le dezactivați unul câte unul.

locație

La ce punct al conturului este mai bine să plasați fiecare dintre elementele listate când montați-l singur?

Care este motivul pentru astfel de instrucțiuni de instalare pentru fiecare element?

Grup de securitate

Presiunea din circuit atinge valorile maxime doar la ieșirea cazanului: atunci când este încălzit, agentul de răcire se extinde. Pierderile hidraulice și scăderea treptată a temperaturii lichidului de răcire reduc oarecum presiunea cu distanța de la schimbătorul de căldură.

Dispozitivele care înregistrează presiunea în exces și vaporii de descărcare generați în timpul supraîncălzirii, este logic să se plaseze cât mai aproape de punctul de presiune maximă și de vaporizare probabilă.

pompă

Acesta este, de obicei, plasat într-un punct cu o temperatură minimă. Încălzirea pe termen lung nu aduce beneficii mecanicii pompei de circulație pentru încălzire. Așa cum ați putea ghici, temperatura minimă a lichidului de răcire va fi după trecerea tuturor dispozitivelor de încălzire - în fața cazanului.

filtru

Funcția sa principală este de a proteja pompa, care, de fapt, nu lasă o alegere specială. Filtrul este instalat astfel încât să captureze orice resturi imediat înainte de trecerea rotorului.

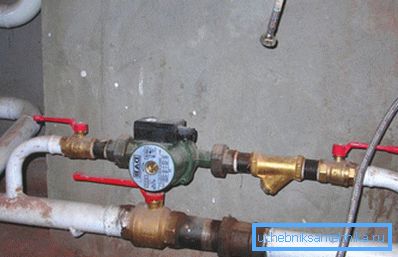

Util: pompa și filtrul sunt de obicei echipate cu supape de închidere. Acest lucru vă permite să curățați rezervorul și să scoateți pompa pentru reparații sau întreținere, cu o pierdere minimă de lichid de răcire.

Rezervor de expansiune

Rezervorul este plasat acolo unde curgerea agentului de răcire este cât se poate de apropiată de laminar. Cu cât turbulența este mai mică, cu atât sunt mai mici fluctuațiile de presiune din circuit, cu atât mai puține șanse de declanșare a unei supape false și pierderea lichidului de răcire.

Vortexurile sunt create pe orice îndoire, tranziția diametrului, elementul supapelor de oprire și, mai întâi, pe rotorul pompei.

ajustare

Pentru cele două elemente ale legăturii cazanului - supapa de siguranță și rezervorul de expansiune - trebuie să selectați presiunea și presiunea de încărcare, respectiv.

Ce cifre ar trebui orientate?

• Supapa de siguranță este de obicei ajustată la 2,5 - 3 kgf / cm2.

• Presiunea de încărcare a rezervorului ar trebui să corespundă presiunii hidrostatice într-un circuit complet umplut.

Indiciu: o suprapresiune de 1 kgf / cm2 poate ridica o coloană de apă cu 10 metri. În consecință, cu o înălțime maximă a circuitului închis deasupra rezervorului de expansiune de 5 metri, presiunea de încărcare va fi de 0,5 kgf / cm2, de 7 metri - 0,7 kgf / cm2 și așa mai departe.

Ajutor în alegere

Rezervor de expansiune

Atunci când achiziționați un rezervor de expansiune, se recomandă efectuarea unui calcul exact, luând în considerare coeficientul de dilatare al agentului de răcire ales, delta temperaturii în raportul circuitului și eficiența rezervorului, care crește odată cu diferența dintre presiunea de încărcare și presiunea maximă de lucru.

Cu toate acestea, capacitatea excesivă a rezervorului nu aduce nici un prejudiciu, iar prețul rezervoarelor care diferă în trepte de volume diferă foarte ușor. Prin urmare, de obicei, rezervorul este luat pur și simplu egal cu 10% din cantitatea totală de agent de răcire din sistem.

pompă

Presiunea minimă de 2 metri, caracteristică modelelor inferioare de pompare, este suficientă pentru ca un sistem calculat corespunzător să funcționeze la orice lungime rezonabilă a circuitului. Performanța este aleasă în așa fel încât întregul volum de lichid de răcire să se întoarcă de 3 ori pe oră. Spuneți, cu un volum total de 500 litri, este luată o pompă cu o capacitate de 1,5 m3 / oră.

concluzie

Sperăm că recomandările noastre vor ajuta cititorul să aleagă echipamentul de încălzire pentru propria casă.

Videoclipul atașat îi va oferi informații suplimentare. Mult noroc!
