Înălțimea radiatorului. instalarea conductelor și

Există două tipuri de radiatoare în ceea ce privește instalarea - podea și perete, prin urmare, a doua opțiune implică faptul că trebuie respectată o anumită înălțime de instalare a radiatorului de la podea, ceea ce va permite să fie conectată la sistemul de încălzire fără probleme.

Trebuie să spunem imediat că, dacă așteptați instrucțiuni clare cu privire la acest parametru, este în zadar, deoarece pur și simplu nu există, și depinde în principal de instalarea circuitului de încălzire și de înălțimea pervazului ferestrei și, în final, de înălțimea secțiunii . Deși este imposibil să spunem că acest parametru nu face nicio diferență pentru ceea ce vă sugerăm acum să examinați și să urmăriți și videoclipul din acest articol.

Instalarea conductelor și echipamentelor tehnice

Recomandare. La instalarea sistemului, dacă dimensiunile radiatoarelor de încălzire înălțime și lungime le permit să fie instalate sub ferestre, atunci faceți exact acest lucru. Bateria de sub fereastră creează un fel de perdea termică, limitând curgerea aerului rece din partea laterală a geamului.

• Deci, la ce înălțime de la podea pentru a instala radiatoare, stabilite atunci când cablarea circuitului de încălzire, și depinde și de faptul dacă aveți o pompă de circulație încorporată. Dacă sistemul funcționează fără constrângere, atunci este destul de natural să existe o pantă prin conducte, ceea ce înseamnă că trebuie să lăsați spațiu pentru panta țevii de retur, dacă sistemul este cu două țevi sau conducta de alimentare, dacă este o țeavă.
• În "Leningrad" (sistem cu o conductă pentru radiatoarele 3-4), bateriile sunt de asemenea situate cu o scădere, deoarece în astfel de cazuri nu fac un robinet special pentru încălzitor - circuitul trece prin ele printr-o conexiune laterală.
• Diferite sisteme și instalații implică faptul că, dacă deviați 10-15 cm de podea, înălțimea de instalare a radiatoarelor în conformitate cu SNiP 3.05.05-84 ("Echipamente tehnologice și conducte") va fi destul de normală pentru orice circuite. Mai exact, circuitul însuși trebuie montat astfel încât să se poată respecta acești parametri.

Care sunt contururile

În ansamblu, există două tipuri de circuite radiante - una cu țeavă și două țevi, iar orice altceva este o modificare a sistemului existent, fie că este vorba despre un sistem de încălzire mixt (încălzire prin pardoseală) sau de încălzire colectoare. În oricare dintre aceste cazuri, instrucțiunea necesită utilizarea fie a unuia sau a altui circuit, pur și simplu, se fac diverse adăugări acolo sub formă de echipament sanitar sub formă de supape cu trei sau patru căi și piepteni.

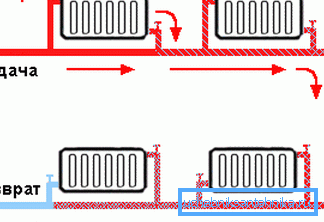

Dacă se folosește un sistem cu o singură țeavă, ca în diagrama superioară superioară, atunci întregul mediu de transfer de căldură este înfășurat într-o singură țeavă - părăsește boilerul pentru alimentare și se întoarce, transportând deja apa răcită pentru încălzire.

Radiatoarele se prăbușesc în ea, iar tipul de conexiune nu face absolut nicio diferență - sub stâlp, presiunea termică sau forțată, apa, trecând prin ieșiri, le intră și trece prin baterie, întorcându-se înapoi la țeavă.

Problema aici este că lichidul de răcire, care a trecut prin dispozitivul de încălzire, își pierde deja temperatura anterioară, prin urmare, cu cât este mai puțin răcit și cu cât mai multe aparate într-un astfel de sistem, cu atât mai rece vor fi, plecând de la boiler.

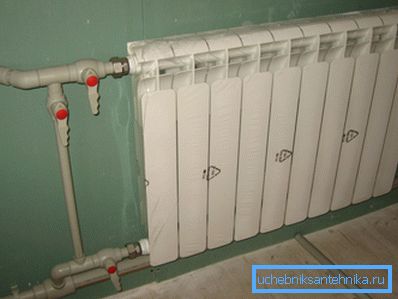

Pentru a putea dezmembra radiatorul în timpul sezonului de încălzire, fără a scurge apa, este instalat un bypass în fața acestuia - aceasta este conducta care buclează sistemul și poate fi văzută clar în fotografia de sus și supapele de închidere sunt plasate înaintea bateriei în sine.

Pe lângă asistența pentru dezmembrare, bypassul contribuie, de asemenea, parțial la menținerea temperaturii lichidului de răcire, deoarece apa care trece prin acesta nu intră în radiator. Dar în clădiri înalte, acest dispozitiv este folosit uneori incorect - pun o macara pe ea și o blochează, trecând întregul flux prin radiator, prin urmare, cei care trăiesc mai mult devin ape mai reci.

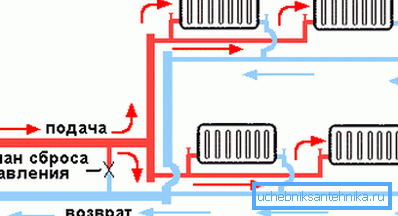

Într-un sistem cu două țevi, nu există probleme cu răcirea, mai exact există, dar depinde doar de lungimea țevii în sine și, în general, se dovedește atât de nesemnificativ încât nici măcar nu se acordă atenție - în sistemele centralizate, liniile sunt protejate prin izolare termică și există pierderi sunt minime.

Lucrul este că lichidul de răcire fierbinte curge prin conductă către toate radiatoarele, dar apa răcită care trece prin baterie nu se întoarce, ci este descărcată în conducta de retur, menținând astfel temperatura inițială pe tot parcursul circuitului, indiferent de câte puncte .

Există însă o precizare - prețul pentru instalare și funcționare va fi oarecum mai ridicat, deoarece, pe de o parte, se adaugă a doua conductă și, în al doilea rând, este necesar să se încălzească mai multă apă și parametrii dispozitivului nu contează, poate fi înălțimea radiatoarelor 250 mm sau 1200 mm oricum.

Notă. Dacă există o nevoie de racordare în comun a radiatoarelor și a unui sistem de încălzire prin pardoseală, se utilizează un sistem cu două țevi, însă în fața circuitului podelei de apă se instalează o supapă termostatică triplă care redistribuie lichidul de răcire în funcție de temperatura acestuia.

Reguli de instalare

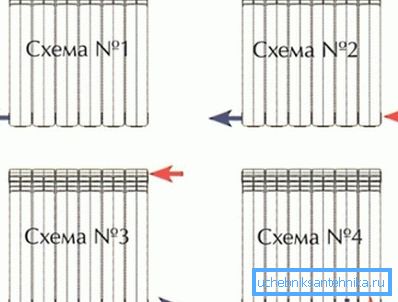

Toate cele patru scheme de conectare a radiatorului pe care le vedeți în imaginea superioară sunt aplicabile atât pentru sistemele de încălzire mono-conductă, cât și pentru cele cu două conducte - metoda pe care o veți utiliza depinde mai mult de locația circuitului.

Cu toate acestea, în sistemele autonome de încălzire cu o conductă, se preferă conexiunea laterală inferioară sau inferioară, dar acest lucru se datorează pur și simplu ușurării instalării și nu mai mult. În plus, înălțimea radiatoarelor din aluminiu (sau de la alt metal) poate afecta alegerea dvs. - după cum am spus, totul se reduce la ergonomie.

Dacă alegeți radiatoare de încălzire cu o înălțime de 800 mm, atunci în 99% din cazuri, acestea nu se vor potrivi sub fereastră, deoarece trebuie să vă retrageți nu numai de la podea, dar și de la pervazul ferestrei, cel puțin 10 cm, de aceea încălzitoarele sunt mai des folosite peisaj cald pe pereți.

Prin urmare, înălțimea cea mai comună a radiatoarelor bimetalice de încălzire este de 600 mm - pentru a vă putea menține distanța de la podea până la pervazul ferestrei, deși nimic nu vă împiedică să utilizați și dispozitive cu o înălțime de 400 sau 500 mm.

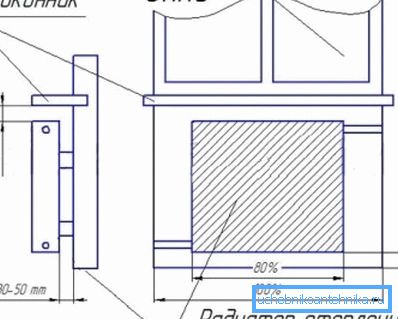

În plus, instalarea unui dispozitiv de încălzire sub fereastră, trebuie să ia în considerare, nu numai la ce înălțime să atârna radiatoare, dar, de asemenea, să se retragă de la perete, astfel încât diferența este cel puțin? adâncimea dispozitivului - în caz contrar, transferul de căldură va fi mult subevaluat.

Și din nou aș vrea să mă întorc la înălțime - dacă reușiți, încercați să rezistați la 12 cm de la podea, dar amintiți-vă că dacă această distanță este mai mică de 10 cm sau mai mult de 15 cm, atunci din nou veți subestima foarte mult efectul transferului de căldură.

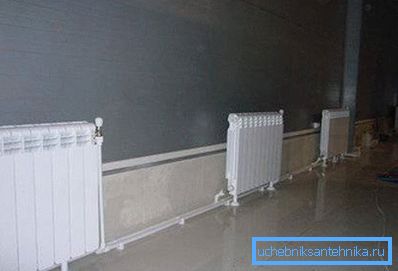

În cazul în care instalarea nu are loc sub ferestre, de exemplu, instalarea pe podea a aparatelor, la fel ca în fotografia de sus (aici înălțimea radiatoarelor de încălzire este de 400 mm), apoi cel puțin 20 cm trebuie îndepărtate de pe perete.

concluzie

În majoritatea cazurilor, încălzirea apei de montaj cu propriile mâini, toată lumea încearcă să pună dispozitivele de încălzire sub ferestre, prin urmare, ele folosesc cea mai comună înălțime - 500-600 mm. Dar asta nu înseamnă deloc, trebuie să respectați aceste standarde.
