Încălzire și ventilație: norme, reguli, caracteristici

Sistemele de încălzire și sistemele de ventilație a clădirilor sunt o structură interconectată care trebuie să asigure condiții meteorologice normalizate și calitatea aerului în zona de servicii a clădirilor rezidențiale, administrative, rezidențiale și industriale. Vom spune ce cerințe trebuie să îndeplinească sistemul de încălzire prin ventilație.

Sisteme de încălzire, ventilație și climatizare (HVAC)

Dispoziții generale

Calcularea, proiectarea și instalarea sistemelor de încălzire și ventilație sunt realizate într-un mod cuprinzător, ținând seama de influența reciprocă a sistemelor reciproc, precum și de posibilitatea de a-și combina funcțiile și de a economisi energie. De ce se întâmplă așa, arată mai jos.

Activitățile de ventilare, de aer condiționat și de încălzire, într-un fel sau altul, vizează rezolvarea unei probleme - asigurarea climatului interior necesar. Aceasta înseamnă că fiecare dintre aceste sisteme are un impact asupra caracteristicilor climatice generale.

Sistemele climatice moderne, în special sistemele de ventilație și climatizare, sunt controlate de feedback-ul automat, adică schimbările climatice în zona de servicii afectează nu numai instalarea care a dus la aceste schimbări, ci și cea care funcționează în aceeași zonă, dar cu sarcini puțin diferite.

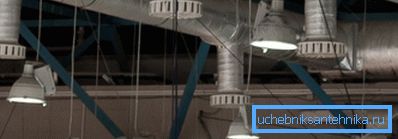

De exemplu, ia în considerare situația în care dispozitivele de încălzire încălzesc aerul într-un moment în care ventilația elimină cel mai fierbinte aer și furnizează fluxuri răcite de pe stradă. Dacă ambele sisteme nu iau în considerare efectele pe care le au asupra lor, s-ar putea confrunta cu un regim în care o ventilație excesivă va avea ca rezultat o încălzire ineficientă sau deșeuri energetice.

Spre deosebire de epocile anterioare, țara noastră a adoptat calea capitalistă a dezvoltării economice, iar acum consumatorul plătește pentru tot. În acest sens, problemele de economisire a energiei, care se referă la încălzire, aer condiționat și ventilație, devin actuale.

În primul rând, trebuie amintit de necesitatea izolației termice a structurilor de închidere a clădirilor și a spațiilor industriale, a conductelor și a rețelelor de căldură.

De asemenea, este important să echipați aparatele de climatizare cu un sistem flexibil de control și o automatizare de înaltă calitate, ceea ce vă va permite să reglați modurile de funcționare ale tuturor sistemelor la cele mai eficiente, economice și adecvate condiții de funcționare. Desigur, fără a lua în considerare toți factorii de influență, inclusiv influența reciprocă a sistemelor asupra lor, o astfel de configurație este problematică.

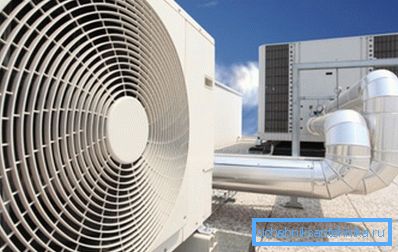

Fiți atenți! După cum vedeți, ventilația, încălzirea și climatizarea sunt considerate un sistem climatic unic, toate nodurile fiind interconectate și influențându-se reciproc.

Structura și compoziția

Pentru a înțelege funcționarea UWC în ansamblul său, este necesar să se știe care componente și ansambluri sunt incluse în compoziția lor. De asemenea, este important să ne imaginăm structura sistemului și poziția relativă a elementelor.

Cea mai complexă și mai extinsă este ventilația.

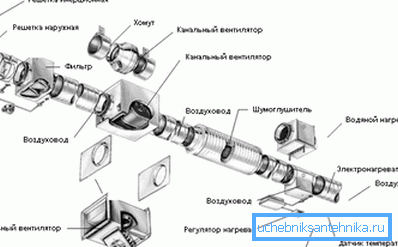

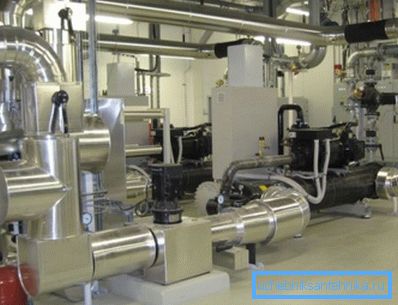

Dacă luăm în considerare un sistem mecanic de ventilație de admisie-evacuare, atunci putem distinge componentele sale:

• Conducte de aer, canale și mine. Este un sistem de căi prin care se adună și se evacuează masele de aer. Ele sunt realizate din materiale de construcții diverse, cel mai adesea - din metal;
• Centrale electrice - ventilatoare și pompe. Asigurați mișcarea volumelor de aer specificate cu o anumită viteză și presiune;

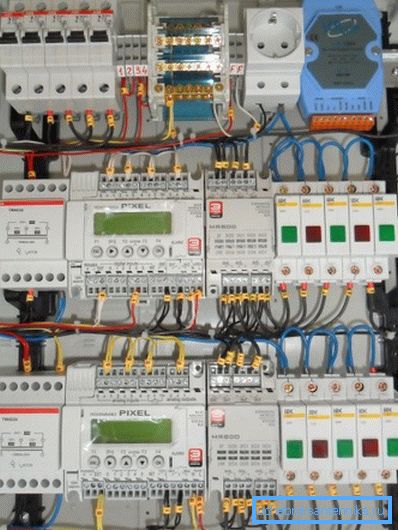

• Sistem de control, automatizare și protecție. Este un complex de senzori, controale și mecanisme de execuție care monitorizează și configurează sistemul în timp real, în funcție de programele și modurile de operare specificate. Ele pot controla rotirea ventilatoarelor, deschiderea și închiderea supapelor, funcționarea încălzitoarelor, comutatoarele de urgență și alte echipamente;
• Unitatea de pregătire a aerului. Aici se efectuează filtrarea, recuperarea, încălzirea / răcirea și dezumidificarea / umidificarea aerului cu ajutorul diferitelor unități: filtre, încălzitoare, recuperatoare și dezumidificatoare;
• Panou de comandă cu posibilitatea de reglare manuală și automată a celor mai importanți parametri și moduri.

Sistemul de încălzire poate consta în diferite unități în funcție de tipul său:

• Sistemul de alimentare centralizat cu agent de răcire ne permite să reducem compoziția acestuia la conducte și radiatoare;

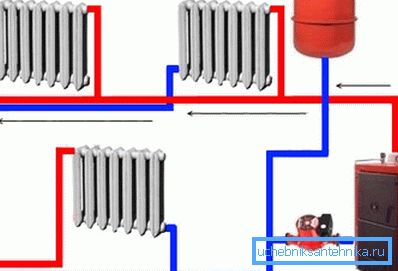

• Sistemul autonom, pe lângă conducte și radiatoare, va fi echipat cu un cazan de încălzire pentru mediu de încălzire și pompe de circulație pentru a menține presiunea necesară și debitul de apă;
• Încălzirea lemnului este limitată la aragazul și canalele de coș, care încălzesc structura casei și aerul;
• Încălzirea electrică va consta în sisteme de alimentare, conductoare și încălzitoare. Acesta din urmă poate fi cu lichid de răcire (ulei și apă), cu o spirală incandescentă, cu un încălzitor electric tubular (încălzitor) sau un reflector infraroșu;
• Un sistem separat de încălzire centrală sau autonomă poate fi considerat sistemul "podea caldă", deoarece șapa de podea joacă rolul unui radiator.

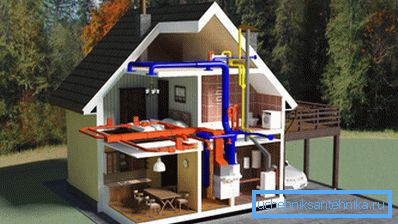

În funcție de proiectarea și logica funcționării HVAC, aceasta poate fi utilizată pentru a încălzi aerul de alimentare, pentru care poate fi utilizat mijlocul de transfer de căldură din sistemul de încălzire. De asemenea, fluxurile de ventilație sunt adesea folosite pentru încălzirea spațiului, de exemplu, în complexele sportive se poate vedea o perdea de căldură în vestibulul de la intrare, care este purtat de mase de aer cald și de abur îndepărtat de la piscină.

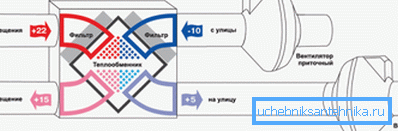

În cele din urmă, recuperarea de căldură utilizează căldura aerului evacuat pentru încălzirea masei de alimentare, care afectează, de asemenea, temperatura aerului din cameră și economisește energie pentru încălzire.

Aerul condiționat, bineînțeles, este inclus complet în sistemul climatic. Și parțial este ventilația și, parțial, încălzirea / răcirea, atunci când aparatul de aer condiționat este pornit, modul de funcționare al ventilației generale se schimbă.

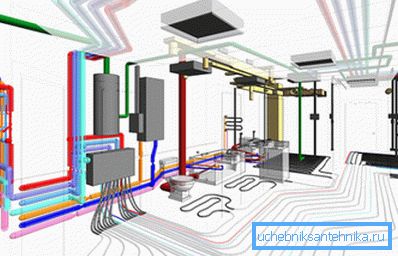

Fiți atenți! În sistemele moderne de HVAC, unele noduri pot fi comune, iar funcțiile altora pot fi duplicate și schimbate. În general, ele reprezintă un sistem climatic unificat.

Având în vedere că prețul echipamentelor pentru un sistem climatic modern este foarte ridicat, este de dorit să realizăm proiectarea și instalarea de către profesioniști și specialiști calificați. Trebuie să se înțeleagă că, pentru a obține aceleași rezultate de către forțele unităților independente, costurile ar trebui să fie sporite.

Cerințe de reglementare

Gosstroy-ul Federației Ruse în 2004 a adoptat SNiP pentru încălzire și ventilație sub numărul 41-01-2003, reglementează și stabilește regulile și reglementările pe care trebuie să le respecte echipamentul climatic.

Dispozițiile generale ale documentului necesită respectarea unui număr de parametri tehnici:

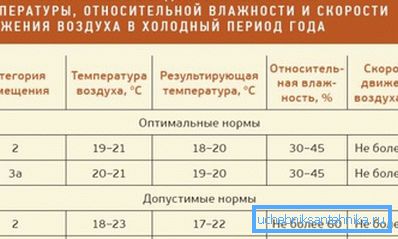

1. Normele privind condițiile meteorologice și puritatea aerului în zona de întreținere din clădirile clădirilor rezidențiale și administrative. GOST pentru acest tip de structuri are numărul 30494 și există, de asemenea, un document SanPin 2.1.2.1002 privind calitatea aerului;
2. Normele privind condițiile meteorologice și puritatea aerului în zona de întreținere din interiorul instalațiilor de producție, de laborator și de depozitare, în conformitate cu GOST 12.1.005 sau SanPin 2.2.4.548;
3. Normele privind încărcarea de zgomot și vibrații din funcționarea echipamentelor pentru sistemele HVAC și sursele externe în conformitate cu SNiP 23-03. Pentru sistemele de urgență și fără fum în conformitate cu GOST 12.1.003, nivelul de zgomot în încăperile cu echipament nu trebuie să depășească 110 dBA, cu un caracter impulsiv de zgomot - nu mai mult de 125 dBA;
4. Norme de protecție și protecție a atmosferei împotriva emisiilor nocive de ventilație;
5. Norme de întreținere a încălzirii, ventilației și aerului condiționat;
6. Norme pentru siguranța la foc și explozivă a echipamentelor climatice.

Fiți atenți! Toate conductele utilizate, conductele de aer, structurile de izolare termică și echipamentele de încălzire și ventilație trebuie să fie fabricate din materiale aprobate pentru construcție. Toate materialele supuse certificării obligatorii trebuie să aibă documente justificative pentru utilizarea lor.

O atenție deosebită este acordată siguranței. Toate UWC trebuie să fie proiectate ținând cont de cerințele de siguranță cuprinse în documentele de reglementare ale autorităților de supraveghere, precum și de cerințele producătorului de echipamente, materiale și accesorii, în cazul în care aceste cerințe nu contravin acestor reguli și reglementări.

În plus, lichidul de răcire din sistemele de încălzire internă trebuie să aibă o temperatură de 20 ° C mai mică decât temperatura de autoaprindere a gazelor, aerosolilor și a altor substanțe din cameră.

În același timp, temperatura nu trebuie să depășească valorile maxime specificate în documentația tehnică pentru supape, materiale și echipamente, precum și valorile specificate ca maxim în aceste reguli și reglementări.

Dacă temperatura apei din tubulatură sau radiator depășește 105 ° C, atunci sunt necesare măsuri pentru a preveni fierberea. În cazul în care temperatura suprafețelor accesibile depășește 75 de grade, suprafețele trebuie protejate cu garduri sau cu izolație termică, în special atunci când este vorba de facilități de îngrijire de zi.

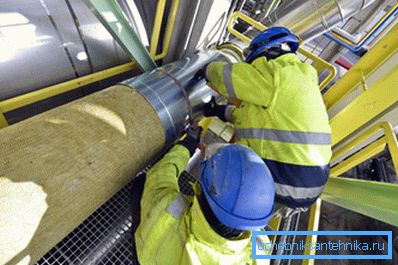

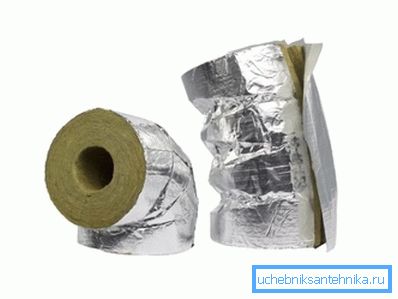

Temperatura suprafeței izolației termice nu trebuie să depășească 40 ° C, în timp ce ar trebui să ofere:

• Protecția împotriva arsurilor;
• Pierderi de căldură care nu depășesc limitele admise;
• Protecție împotriva condensării;
• Protecția lichidului de răcire împotriva înghețării, dacă conducta este așezată în camere neîncălzite sau răcite.

De asemenea, trebuie să izolați suprafețele fierbinți ale echipamentelor de ventilație și de încălzire, ale hornurilor, conductelor și conductelor situate în interiorul clădirii. Pe suprafața izolației termice, temperatura trebuie să fie cu 20 ° C mai mică decât temperatura de aprindere a gazelor, a aerosolilor și a prafului din încăpere.

Pentru izolația adoptată SNiP 41-03.

Intersecția conductelor de aer cu substanțe inflamabile și explozive printr-o conductă este posibilă numai dacă se observă diferența de 20 ° C între temperatura de aprindere a substanței și temperatura suprafeței țevii. Dacă punctul de aprindere este sub 170 ° C, atunci o astfel de intersecție este inacceptabilă.

Sistemele de încălzire a aerului nu ar trebui să producă un flux care să fie mai fierbinte decât 70 ° C la părăsirea distribuitorului. Perdelele termo-termice la ușile exterioare sunt limitate la 50 ° C, iar la deschiderile și porțile exterioare - 70 ° C.

Fiți atenți! În cazul încălzirii și ventilației, parametrii de microclimat sunt acceptați conform GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 și SanPin 2.1.2.1002. Standardele pentru perioadele reci și calde ale anului, precum și pentru camere diferite sunt indicate în acest document.

Întreținerea sistemelor de încălzire și ventilație este efectuată de echipe profesioniste cu propriul serviciu de dispecerat de urgență.

concluzie

Ventilarea și încălzirea sunt un sistem climatic unic, proiectat având în vedere interdependența acestor funcții. Parametrii sistemelor HVAC sunt standardizați și reglementați de un număr de documente oficiale, în care se acordă o atenție deosebită siguranței. Videoclipul din acest articol completează ceea ce sa spus cu informații vizuale.
