Încălzire solară: 5 pași pentru a economisi bani pe

În zilele noastre, diferite tehnologii de economisire a energiei care utilizează surse de energie alternative și regenerabile devin din ce în ce mai obișnuite în construcția privată. Acestea includ încălzirea solară a unei case particulare.

Construind un astfel de sistem, veți fi în măsură să reduceți mai mult decât jumătate costul de furnizare a căminului dvs. cu căldură în timpul sezonului rece și, probabil, să renunțați complet la utilizarea combustibilului gazos sau solid.

Instalarea de încălzire solară

Caracteristici speciale

Sistemele solare de încălzire acasă au câteva caracteristici pe care ar trebui să le cunoașteți înainte de a trece la producția proprie.

Să ne ocupăm de elementele structurale individuale ale acestei rețele de inginerie inovatoare și de nuanțele designului lor:

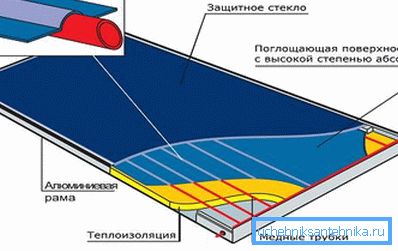

1. Încălzirea solară a unei case de țară, așa cum sugerează și numele, se realizează prin raze ultraviolete transmise printr-o lumină de zi. Ele iluminează panourile special fabricate sau achiziționate, care sunt un sistem de tuburi plasate într-o cutie specială, partea superioară a căreia este transparentă și expusă la lumina soarelui.

În aceste colectoare, energia termică a razelor solare este transferată la agentul de răcire, care este apă, antigel sau aer.

Fiți atenți! Cu ajutorul schimbătoarelor de căldură solare pot fi echipate și încălzite sere. Cu toate acestea, trebuie amintit că, în majoritatea regiunilor din Rusia, un astfel de sistem, care lucrează independent, nu este în măsură să asigure microclimatul dorit. Ar putea fi necesar să se includă suplimentar în sistem un cazan pe gaz sau un încălzitor pentru alte tipuri de combustibil.

1. Panourile solare pentru încălzire pot fi făcute acasă. Materialele pentru ele vor fi țevi de metal, sudate într-un mod special într-un sistem închis.

Dimensiuni necesare în următoarele dimensiuni:

• pentru a furniza frig și a elimina apa caldă - dimensiunea conductei? inci și grosimea peretelui de 1 mm;
• pentru grilele de țevi cu diametru mai mic și cu pereți mai subțiri, permițând transferul mai rapid al căldurii.

Este posibil să se facă încălzitoare solare de apă pentru încălzire de la 15-20 lungimi de țevi de 1.6-2 metri fiecare.

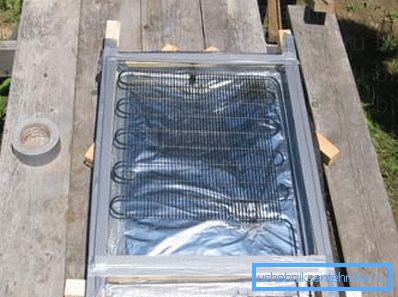

1. Pentru ca soarele să fie cât mai eficient posibil, tuburile colectoare trebuie plasate într-o cutie de lemn special concepută. Pereții săi sunt realizați din plăci tăiate cu grosimea de 25 mm și suficient de lungi pentru a închide țevile în el (de regulă, aproximativ 120-180 mm).

Partea inferioară poate fi făcută din placaj, policarbonat sau pardoseli. Poate fi suplimentar armat cu lamele de lemn sau în bare cu o secțiune de 30x30 mm.

Dar, pe această cutie de design, colectorul solar nu sa terminat. Este necesar să se încălzească structura, ceea ce va face mai eficientă încălzirea solară.

Acest lucru se face după cum urmează:

• partea inferioară a cutiei este acoperită cu spumă;
• izolația instalată este protejată de o placă de tablă sau galvanizată;
• un radiator pre-asamblat este montat pe acesta, care este fixat cu ajutorul unor cleme sau capace de coroana.

Fiți atenți! Este de dorit să se acopere toate părțile interne ale cutiei cu vopsea neagră, care absoarbe energia solară. În plus, trebuie să aveți grijă ca sticla sau plasticul transparent care acoperă partea superioară să fie fixat cât mai strâns posibil.

1. Țevile colectoare sunt interconectate prin fitinguri filetate. Aveți grijă de etanșeitatea articulațiilor. Compactarea se poate face cu cânepă sau cu bandă specială din polimeri. De asemenea, înainte de a răsuci firul se recomandă să pierdeți etanșantul siliconic.
2. Încălzirea solară a casei asigură un rezervor în care se va acumula apă încălzită în schimbătorul de căldură.. Acesta poate fi un rezervor de metal sau plastic, pereții căruia sunt izolați cu spumă sau alt material având un coeficient scăzut de conductivitate termică.

Puteți face o cutie de lemn în care să așezați magazia de apă și umpleți restul spațiului cu un izolator de căldură (lut expandat, spumă etc.).

Suprafața exterioară a rezervorului sau cutiei este, de preferință, vopsită în culoarea argintiu, ceea ce va reduce pierderile de căldură și va crește eficiența sistemului proiectat.

1. Încălzirea de la soare va funcționa numai dacă există presiune în țevi.. Prin urmare, este necesar să se instaleze o cameră avant - un recipient sigilat cu un volum de aproximativ 30 de litri. Are o supapă de control care deschide și închide orificiul de intrare.

Adunarea pas cu pas a sistemului

Ansamblul elementelor finite într-un singur sistem este simplu și constă din 5 pași.

Pasul 1

Se instalează un rezervor care acumulează apa încălzită de soare, iar rezervorul este responsabil pentru menținerea presiunii necesare (avancamera). Trebuie să fie fixat la aproximativ 1-1,5 metri deasupra unității.

Pasul 2

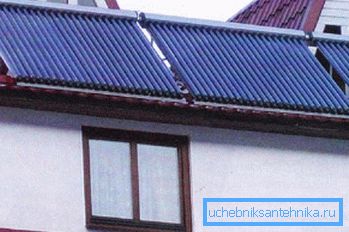

Schimbătoare de căldură solare amplasate. Cel mai bun loc pentru ei este pe peretele sudic al casei sau pe acoperiș. În acest din urmă caz, este de dorit instalarea panourilor la un unghi de 30-45 de grade față de orizont. În acest caz, sistemele solare de încălzire vor funcționa mai eficient.

Pasul 3

Elementele instalate sunt conectate cu țevi.

Se recomandă utilizarea pieselor în două dimensiuni diferite:

• ? inci - pentru alimentarea cu apă a sistemului de alimentare cu apă a camerei și scoaterea apei din schimbătoarele de căldură solare (sub presiune);
• 1 inch - pentru segmentele rămase ale rețelei.

Toate conductele trebuie izolate. Pentru aceasta puteți folosi cearșafuri din polietilenă spumată sau din fibre de bazalt.

Pasul 4

Încălzirea - solar sau orice altceva - necesită un transportator de căldură. Prin urmare, după terminarea asamblării, țevile trebuie umplute cu apă. Pentru a face acest lucru, proiectul ar trebui să ofere supape de alimentare și evacuare, care sunt situate în partea de jos a sistemului.

Alimentarea cu apă ar trebui oprită după ce apare în podul situat la mansardă.

Pasul 5

Ultima etapă este punerea în funcțiune. Pentru a face acest lucru, deschideți pur și simplu supapa de alimentare. Dupa aceea, nivelul de apa in camera avancamera va scadea pana cand supapa din acesta va bloca deschiderea. Apropo, acest dispozitiv poate fi folosit pentru a controla nivelul apei.

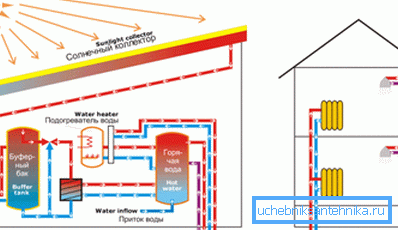

Schema încălzirii solare

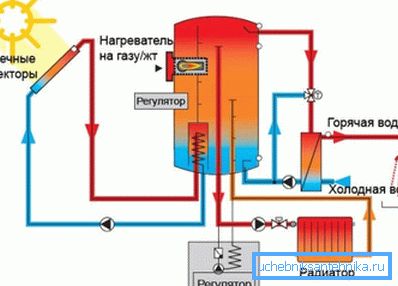

Funcționarea sistemului este după cum urmează. Apa încălzită în schimbătorul de căldură solară intră în rezervorul de stocare, de unde poate fi transferat la radiatoarele de încălzire sau la alimentarea cu apă caldă. În ultimul caz, apa este adăugată la sistem prin intermediul avankera.

Cu eficiența insuficientă a sistemului de încălzire, un boiler de gaz sau alt încălzitor este conectat la circuit, care încălzește suplimentar apa din rezervor.

Fiți atenți! În plus față de schema descrisă mai sus, există încălzirea solare a aerului - este oarecum mai ușor să o construiți cu propriile mâini, cu toate acestea, eficiența este mult mai mică. Prin urmare, se recomandă să se trăiască pe varietățile descrise mai sus cu un fluid de transfer de căldură.

concluzie

Încălzirea solare acasă a casei dvs. nu numai că vă va economisi bani. Astfel ai grija de mediul inconjurator.

Puteți afla mai multe informații despre tehnologiile de economisire a energiei care pot fi utilizate în construcția unei case de țară din videoclipul din acest articol.
