Incalzitoare de ventilatie: tipuri, instalatii, calcul

Subiectul acestui articol este dispozitivul pentru încălzirea aerului în ventilația alimentării. Vom afla ce sunt și cum sunt montate. În plus, trebuie să aflăm cum se efectuează calculul încălzitorului de aer.

Scopul utilizării

De fapt, de ce ai nevoie de alimentare cu aer cald?

Există mai multe motive:

• Temperatura scăzută înseamnă condensarea inevitabilă în canalele de ventilație.. Orice măsuri pentru izolarea termică a conductelor de ventilație vor reduce numai numărul acestora, dar nu vor rezolva complet problema. Însă încălzirea aerului la intrarea de pe stradă vă va permite să uitați de condensarea umidității.
• Un jet de aer înghețat într-un dormitor sau pepinieră nu va face cu greu șederea confortabilă și sigură pentru sănătatea ta.

Apropo: adesea în aceste camere este organizată doar hota. Intrarea se face datorită circulației aerului dintre camere.

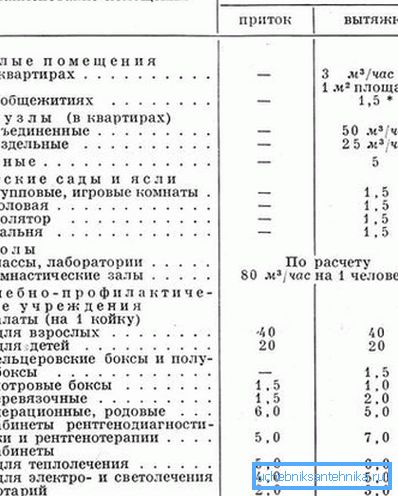

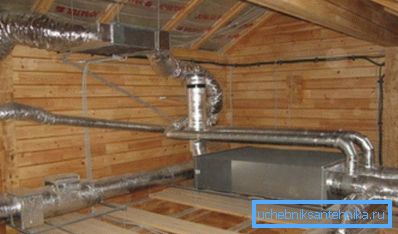

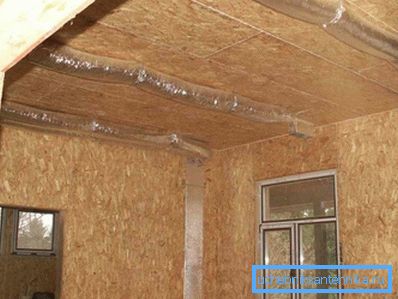

• În cele din urmă, există un astfel de lucru ca un sistem de încălzire a aerului. Încălzirea aerului de alimentare, cuplată cu sistemele de recuperare, elimină nevoia de radiatoare sau încălzire prin pardoseală, împreună cu cablajul complex și scump al suportului de căldură.

tipuri

În funcție de ce semne pot fi clasificate încălzitoarele?

Sursă de căldură

În calitatea sa pot fi utilizate:

1. Electricitate.
2. Căldura generată de un cazan de încălzire individuală, de un cazan sau de cogenerare și este livrată la încălzitor cu agent de răcire.

Să examinăm ambele scheme într-un mod mai detaliat.

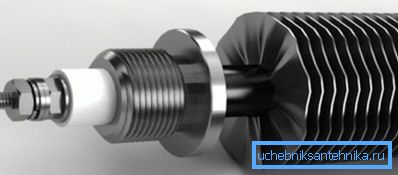

Încălzitorul electric de aer pentru ventilația aerului proaspăt este, de regulă, mai multe încălzitoare electrice tubulare (elemente de încălzire) cu aripioare presate pe ele pentru a crește zona de schimb de căldură. Puterea electrică a acestor dispozitive poate ajunge la sute de kilowați.

Cu o putere de 3,5 kW, acestea nu sunt conectate la priza, ci direct la panou cu un cablu separat; cu puterea de la 7 KW, se recomandă o putere de 380 V.

Referință: încălzirea conductorului este direct proporțională cu curentul care trece prin el. Creșterea tensiunii de alimentare vă permite să reduceți curentul de funcționare, menținând alimentarea electrică.

Care sunt avantajele unui încălzitor electric pentru ventilație pe fundalul apei?

• Instalare ușoară. Sunt de acord că este mult mai ușor să conectați cablul la dispozitivul de încălzire decât să circulați lichidul de răcire în acesta.
• Nu există probleme cu izolația căptușelilor. Pierderea cablului de alimentare datorită rezistenței electrice proprii este de două ordine de mărime mai mică decât pierderea de căldură din conductă cu orice lichid de răcire.
• Reglarea simplă a temperaturii aerului. Pentru ca temperatura aerului de alimentare să fie constantă, este suficient să montați un circuit de control necomplicat cu un senzor termic în circuitul de alimentare al încălzitorului. Pentru comparatie, sistemul de incalzire a apei va va forta sa rezolvati problemele legate de temperatura aerului, suportul de caldura si puterea cazanului.

Dispozitivul de alimentare are defecte?

1. Prețul unui dispozitiv electric este ceva mai mare decât cel al apei. De exemplu, un încălzitor electric de 45 de kilowați poate fi cumpărat pentru 10-11 mii de ruble; încălzitor de apă de aceeași capacitate va costa doar 6-7 mii.
2. Ceea ce este mai important, atunci când se utilizează încălzire directă cu electricitate, sunt costurile de operare scandaloase. Pentru încălzirea lichidului de răcire, care transferă căldura către sistemul de încălzire a apei, se folosește căldura de ardere a gazului, a cărbunelui sau a peletelor; această căldură în termeni de kilowați este mult mai ieftină decât energia electrică.

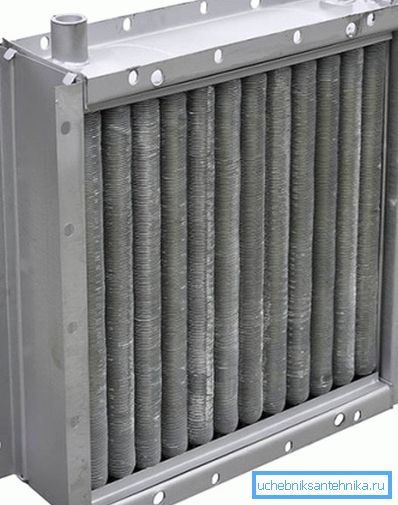

Încălzitoarele de apă pentru ventilația de admisie sunt, în general, schimbătoare de căldură convenționale cu aripioare dezvoltate.

Apa sau alt lichid de răcire care circulă prin ele dă căldură aerului care trece prin aripioare.

Avantajele și dezavantajele schemei reflectă caracteristicile soluției concurente:

• Costul încălzitorului este minim.
• Costurile în timpul funcționării sunt determinate de tipul combustibilului utilizat și de calitatea izolației izolației termice.
• Reglarea temperaturii aerului este relativ complexă și implică un sistem flexibil pentru controlul circulației și / sau cazanului.

materiale

Pentru încălzitoarele electrice de aer, aripioarele din aluminiu sau din oțel sunt de obicei utilizate pe elemente de încălzire standard; o schemă de încălzire mai puțin obișnuită cu o bobină de tungsten deschisă.

Încălzitoarele de apă sunt caracterizate prin trei versiuni.

1. Țevi de oțel cu aripioare de oțel asigură o ieftină construcție maximă.
2. Tuburile din aluminiu cu aripioare de aluminiu datorită conductivității termice mai ridicate a aluminiului garantează un transfer de căldură ușor mai mare.
3. În cele din urmă, schimbătoarele de căldură bimetalice din țeavă de cupru cu aripioare de aluminiu asigură transferul maxim de căldură la prețul unei rezistențe relativ scăzute la presiunea hidraulică.

Execuția particularizată

O pereche de soluții merită o mențiune specială.

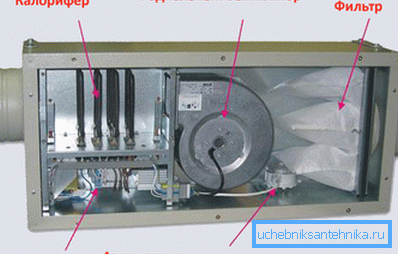

1. Unitățile de tratare a aerului sunt un încălzitor cu ventilator preinstalat pentru alimentarea cu aer.

1. În plus, industria produce produse cu recuperatoare de căldură. O parte din energia termică este luată din fluxul de aer în ventilația de evacuare.

montare

Dacă nu există probleme speciale cu instalarea dispozitivelor electrice, atunci cu apă, totul este ceva mai complicat. Care este legătura încălzitorului de ventilație? Pentru un sistem de încălzire cu aer cu putere redusă, cea mai simplă soluție ar fi instalarea unei perechi de supape de închidere (în caz de reparație) și a unui cap termostatat la ieșirea în spațiul din fața încălzitorului.

În plus, legarea la sistemul de încălzire generală este în mod necesar furnizată cu un by-pass, ceea ce va permite oprirea dispozitivului fără oprirea circulației. Dacă un încălzitor de aer de mare capacitate este responsabil pentru încălzirea aerului în ventilarea întregii clădiri, această instrucțiune va fi evident inadecvată. Iată una dintre posibilele scheme de legare.

Probabil, schema necesită câteva comentarii.

• În cazul reparației sau înlocuirii încălzitorului sau a supapelor de închidere fără a opri circulația în circuitul principal, sunt necesare supape de închidere la intrare, ca în cazul precedent.
• Un filtru grosier previne confiscarea supapei cu trei căi sau a unei pompe de zgură, nisip sau rugină.
• Pompa de circulație permite lichidului de răcire să circule prin inelul mic prin jumper.
• Supapa de reținere împiedică lichidul de răcire să treacă prin jumper în direcția opusă: presiunea pe conducta de curgere este întotdeauna mai mare.

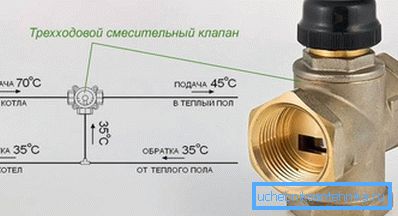

• În sfârșit, elementul principal al schemei - o supapă cu trei căi cu acționare electrică și un senzor de temperatură - permite amestecarea mediului de transfer de căldură de la conductele de alimentare și retur, distribuind amestecul în funcție de citirea senzorului.

Important: Momentul în care nu este indicat în imaginea schematică - va fi operațional numai dacă există o șaibă de reținere pe conducta de retur (de exemplu, pe una dintre flanșele supapei inferioare).

calcul

Care este calculul puterii încălzitorului de ventilație?

Aici este o formulă simplă a formei Q (W) = L * 0.335 * (TV-Tn), unde:

• Q - puterea dispozitivului;
• L - debitul de aer în metri cubi pe oră;
• TV și Tn - flux de ieșire și injectare de temperatură.

Astfel, pentru o temperatură exterioară de -5 ° C, temperatura țintă a ventilației de intrare + 18 ° C și consumul de aer de 500 m3 / oră, calculul încălzitorului de ventilație va fi de 500 * 0,335 * 23 = 3852,5 wați.

concluzie

Sperăm că am reușit să răspundem la toate întrebările care s-au acumulat în cititor.

Materialul suplimentar al cazului, ca de obicei, poate fi găsit în videoclipul atașat în acest articol. Mult noroc!
