Încălzitor de căldură pentru încălzirea apei în incintă

Funcționarea normală a oricărui sistem de încălzire depinde de schimbătorul de căldură, un dispozitiv special în care energia termică este transferată la agentul de răcire. Pentru încălzirea la domiciliu, puteți utiliza nu numai designul industrial, ci și dumneavoastră. În ultimul caz, generatorul de căldură este de obicei un cuptor de cărămidă. Mai jos veți afla principalele funcții ale dispozitivului, efectul asupra încălzirii în casă, modul în care vă puteți face singur și conectați-l conform schemei.

Caracteristicile funcționale ale schimbătorului de căldură

Sisteme de încălzire pentru dispozitivele de suprafață pentru locuințe sau apartamente particulare, atunci când energia termică este transferată la lichidul de răcire prin pereții metalici ai echipamentului.

Acest principiu este cel mai complet implementat în proiectarea cazanelor cu combustibil solid, gaz sau încălzire electrică:

1. Apă circulantă sau antigel, de-a lungul țevilor curbe situate în interiorul încălzitorului, încălzit prin arderea combustibilului.
2. După aceasta, lichidul de răcire încălzit se deplasează prin conducta circuitului de încălzire, iar apa răcită din baterii începe să curgă în schimbătorul de căldură..

Probabil, mulți dintre noi au observat că, cu ajutorul unui cuptor obișnuit de cărămidă, nu a fost posibilă încălzirea uniformă a casei, în care încăperile nu au intrat în contact cu cel "dur". Soluția problemei poate fi un schimbător de căldură instalat în el, care îl va transforma într-un cazan de încălzire a apei.

Forma și mărimea sa trebuie să se încadreze în dimensiunile focarului. Este necesar să conectați conductele și radiatoarele la dispozitiv, apoi umpleți sistemul cu apă de răcire sau antigel. După instalarea bateriilor în încăperile aflate departe de cuptor, va fi posibilă o încălzire eficientă în casă.

tipuri

1. Cele mai comune schimbătoare de căldură pentru apă și aer. Primele sunt mai practice, deoarece lichidul transferă căldură mai bine decât aerul.
2. Există, de asemenea, un dispozitiv similar care seamănă cu un rezervor de stocare, care este instalat în afara coșului de fum.

Sfat: sistemele de încălzire industriale de vânzare în lanțuri de comerț cu amănuntul sunt deja echipate cu schimbătoare de căldură. Designul lor este proiectat pentru a încălzi eficient lichidul de răcire.

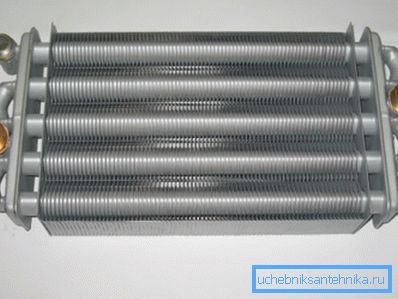

Deseori în fabrică, astfel de dispozitive sunt fabricate din cupru. Țeava seamănă cu o bobină, care are o multitudine de plăci transversal la îndoiri, datorită căreia este asigurată o suprafață mare de schimb de căldură.

A face o astfel de opțiune la domiciliu ar fi destul de problematică. Prin urmare, este mai bine să alegeți un model mai simplu.

Cum functioneaza sistemul

Principiul de funcționare a schimbătorului de căldură, și nu contează - fabrică sau auto-făcut, la fel. Generatorul de căldură (boiler sau sobă) transferă energia de la utilizarea combustibilului către el, după care lichidul de răcire îl transportă prin conducte către toate încăperile.

Această metodă de încălzire face posibilă distribuirea uniformă a căldurii în întreaga clădire. De asemenea, este important ca spațiile să se încălzească semnificativ mai rapid, reducând costurile cu energia.

Aragazul încălzit într-o casă privată poate fi îmbunătățit în două moduri:

• așeza un nou cuptor sub o anumită dimensiune a schimbătorului de căldură;
• puneți dispozitivul dvs. în dispozitivul de încălzire existent, realizat de dimensiunea camerei de combustibil.

După aceea, proprietarul casei poate fi sigur că va primi încălzirea cu un circuit de apă, care nu va funcționa mai rău decât cazanul din fabrica de combustibil solid. Diferența va fi numai în plasarea intrării schimbătorului de căldură, care va fi situat puțin peste podea decât opțiunile industriale. Acest lucru poate afecta rata de circulație naturală a apei.

Sfat: conectați schimbătorul de căldură la sistemul de încălzire cu condiția ca conducta de retur să fie amplasată cât mai jos posibil.

Unul dintre elementele principale este și rezervorul de expansiune, care trebuie instalat în partea superioară a circuitului. Cu ajutorul acestuia, schimbarea volumului agentului de răcire încălzit va fi compensată, iar aerul prins în sistem va fi eliberat.

Această schemă de încălzire trebuie să reziste unei anumite înclinații a conductelor de la punctul superior la ultimul radiator și de la acesta la cazan, aproximativ 10 mm pe 1 m.

Sfat: dacă circulația naturală nu este suficientă pentru a încălzi o casă mare, instalați o pompă de circulație în sistemul de încălzire. În acest caz, nu există nicio diferență la ce distanță de podea va fi instalată conducta de retur.

Care este avantajul încălzirii cu un schimbător de căldură

dezavantaje:

• dacă dispozitivul este instalat în cuptorul unui cuptor de cărămidă, eficiența acestuia va fi mai mică decât cazanele din fabrică;
• În cuptor, nu va fi posibil să se efectueze controlul automat asupra ratei de încălzire a agentului de răcire.

luare

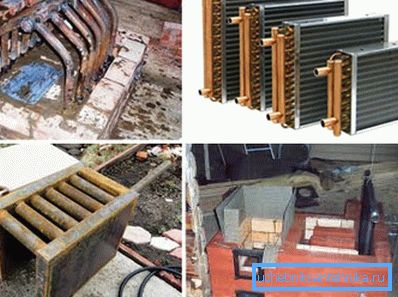

În acest caz, schimbătorul de căldură pentru încălzire poate avea o formă diferită. Cel mai adesea seamănă cu un registru realizat din mai multe țevi de cupru sau oțel. De asemenea, folosit și schimbătorul de căldură cu plăci al sistemului de încălzire.

Temperatura din zona de ardere a combustibilului este foarte mare, mai ales dacă se utilizează antracit. Prin urmare, există cerințe sporite privind metalul, designul dispozitivului și calitatea sudurilor.

material

Dispozitivul trebuie să asigure transferul optim de căldură, prin urmare coeficientul de conductivitate termică a metalului este foarte important. De exemplu, o conductă de cupru o ține de 7 ori mai bună decât oțelul. În acest caz, ultimele 25 de metri pot fi ușor înlocuite cu primele 3,5 m.

Cuptoarele de schimb de căldură sunt cele mai economice în exploatare, cu toate acestea, iar prețul lor este unul dintre cele mai mari. Prin urmare, cel mai adesea folosit țeavă de oțel O32 mm sau mai mult.

Sfat: când se presupune că cel mai adesea ardeți o sobă cu cărbune, vă recomandăm să folosiți un schimbător de căldură din fontă care să reziste la temperatura maximă de ardere a combustibilului. Utilizați de obicei secțiuni ale radiatoarelor vechi.

Cum se calculează puterea

Calculați acest parametru este posibil numai aproximativ.

Există numeroși factori care trebuie luați în considerare, inclusiv:

• diametrul conductei;
• conductivitatea termică a metalului;
• lungimea bobinei;
• temperatura de combustie a combustibilului;
• cât de repede circulă lichidul de răcire.

De obicei, capacitatea reală a dispozitivului de a-și îndeplini funcțiile este dezvăluită numai după pornirea sistemului de încălzire. Vă recomandăm să luați în considerare atunci când calculați că 1 m de țeavă O50 mm oferă aproximativ 1 kW de energie termică.

Sfat: Luați, de exemplu, un model binecunoscut al cazanului și construiți un schimbător de căldură în funcție de parametrii săi.

desen

Registrul este un schimbător de căldură pentru circuitul de încălzire a apei din casă, care este sudat din conducte de perete neted. Acesta seamănă cu un fel de "lattice", care este cea mai populară formă pentru un dispozitiv de casă.

Există, de asemenea, structuri care sunt mai simple în formă - seamănă cu un rezervor dreptunghiular sau cilindric. În acest caz, ar trebui să fiți ghidați de faptul că suprafața pentru schimbul de căldură a fost cât mai mare posibil.

Vă recomandăm să respectați următoarele condiții în timpul fabricării:

• lățimea interioară a golurilor trebuie să fie de 5 mm sau mai mult, în caz contrar apa poate fierbă;
• utilizați țevi cu o grosime a peretelui de 3 mm, atunci metalul nu va arde;
• trebuie să rămână un spațiu de 10-15 mm între pereții camerei cuptorului și schimbătorul de căldură, compensând expansiunea metalului atunci când este încălzit.

montare

Este mai bine să instalați dispozitivul simultan cu instalarea cuptorului. În caz contrar, va trebui să dezasamblați partea sa.

Instrucțiunea procesului este după cum urmează:

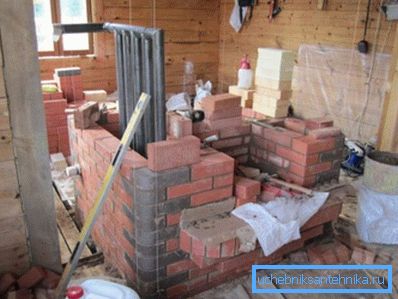

1. Realizați o fundație pentru schimbătorul de căldură din camera de ardere și instalați-l.
2. Lăsați spațiul pentru a alimenta și a readuce dispozitivul în timpul ulterioarării.
3. După terminarea construcției cuptorului, conectați schimbătorul de căldură la sistemul de încălzire, umpleți-l cu apă și creați un focar pentru cuptorul de testare.

concluzie

Nu contează cât de bine este soba de cărămidă, nu va fi întotdeauna în măsură să încălzească uniform o casă cu multe camere. În acest caz, este necesar să cumpărați un cazan sau să realizați independent un schimbător de căldură din țevi de oțel sau de cupru. Deci, puteți crește eficiența încălzitorului cu mai multe ordine de mărime. Videoclipul din articol va oferi posibilitatea de a găsi informații suplimentare despre subiectul de mai sus.
