Instalarea conductei: cum să proiectați și să construiți

Conducte sunt principalul element al majorității utilităților. Ele sunt întotdeauna supuse unor cerințe sporite de proiectare, asamblare și funcționare. Instalarea conductelor de proces este deosebit de complicată și responsabilă, deoarece substanțele periculoase toxice, explozive sau combustibile pot fi livrate prin ele.

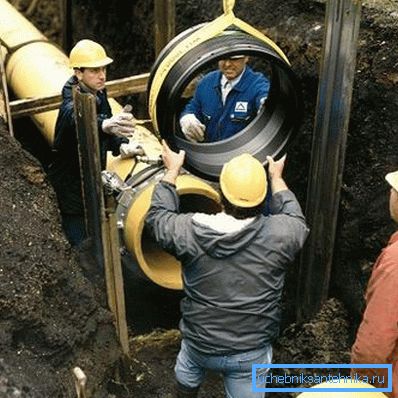

Conducta necesită un design adecvat și o instalare corespunzătoare.

Sistem de proiectare

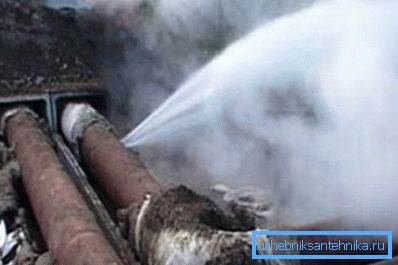

Calculul incorect al rezistenței hidraulice poate duce la o situație de urgență.
  1. Rețeaua de design - alegerea tipului de țevi, fitinguri și fitinguri, implementarea calculului hidraulic, alegerea metodei de instalare și condițiile optime de funcționare ale sistemului.
  2. Țevile sunt selectate în funcție de condițiile de funcționare ale conductei.: temperatura, presiunea, durata de viață dorită, gradul de agresivitate al mediului de lucru.

Fiți atenți! Este deosebit de important calculul hidraulic al conductelor. Acesta determină pierderea de presiune în depășirea rezistențelor care apar în țevi la articulațiile lor, în secțiunile de întoarcere și tranziții ale secțiunii rețelei.

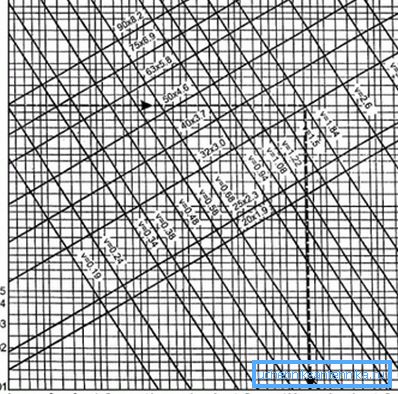

Nomogramă pentru calculul hidraulic al țevii la rece din conductele PP-R.
  1. În general, proiectarea conductelor este crearea de documente tehnice.: Studiu de fezabilitate (studiu de fezabilitate), estimări, calcule, planșe, desene, note explicative etc.
  2. Metodologia de proiectare a rețelelor de inginerie reglementează strict conținutul și succesiunea etapelor sale în conformitate cu Sistemul Unificat de Documentare a Proiectării.

Instalare de rețele nemetalice

În rețeaua de plastic a ansamblului de fotografii din tavă.

Ansamblul de sisteme nemetalice are unele caracteristici care decurg din caracteristicile materialelor utilizate.

  1. Rețelele de polietilenă, polipropilenă, PVC și fluoroplastică sunt construite din noduri și elemente gata făcute.
  2. La instalarea țevilor PE și a vinilului, este necesar să se asigure o fixare sigură a armăturii la bază, respectând pasul dintre dispozitivele de fixare și menținerea golurilor de la tipurile de comunicații fierbinți.
  3. Pentru ca conductele care transportă substanțe cu o temperatură mai mare de + 40 ° să nu fie deteriorate și să nu se îndoaie, acestea trebuie fixate orizontal pe întreaga lungime a rețelei. Acest lucru se face cu ajutorul jgheaburilor și a tăvilor de colțuri metalice.
  4. Pentru sistemele cu un mediu de lucru mai mic de +40 grade, umerase din oțel sau plastic și suporturi de montare, pot fi utilizate țevi cu fixare strânsă.

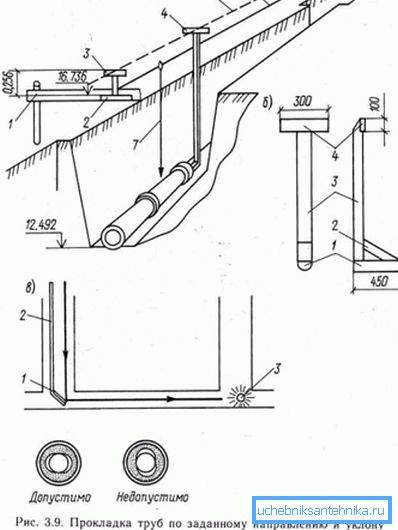

Controlul instalării țevilor din polimeri.
  1. Atunci când se montează conductele pe orizontală, dispozitivele de fixare sunt instalate în trepte de: nu mai mult de 150 cm pentru o rețea care are o trecere condiționată de până la 50 mm și nu mai mult de 300 cm pentru analogi mai mari de 50 mm.
  2. Pentru asamblarea verticală a elementelor cu o lungime mai mare de 200 cm, pentru a evita scăderea lor sub greutatea lor și greutatea medie, dispozitivele de fixare sunt montate direct sub soclul profilat.
  3. Instrucțiunea notează că, dacă rețeaua trece prin tavane, pereți, fundații și alte structuri, cartușe de oțel cu capete rotunjite ar trebui plasate pe aceste secțiuni.

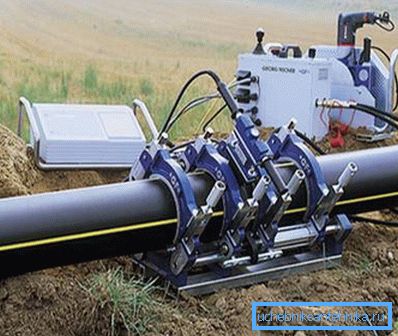

Sudarea prin sudură a elementelor polimerice.
  1. Spațiul dintre manșon și țeavă trebuie înfundat cu o garnitură moale.
  2. Diferența dintre polimer și conductele fierbinți nu trebuie să fie mai mică de 10 cm.
  3. Când rețeaua poate fi deteriorată în timpul funcționării, aceasta trebuie protejată cu un gard din lemn sau metal (solid sau cu ochiuri).
  4. Dacă sistemul transportă un mediu cu o temperatură de + 60 / + 90 grade, acesta trebuie așezat într-o carcasă de țevi metalice.
  5. Aplicarea subterană a conductelor din plastic ar trebui efectuată în tăvi, canale și tranșee.

Amenajarea comunicațiilor tehnologice

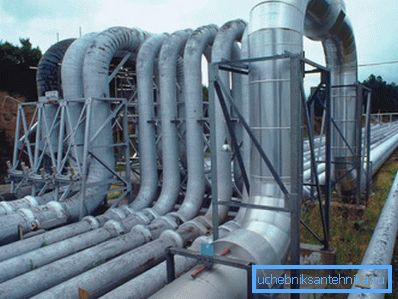

Configurația sistemelor tehnice este uneori foarte complicată.

Rețelele tehnologice sunt împărțite în:

  • lucrând sub vid, de înaltă, medie și joasă;
  • analogii fără presiune;
  • sub presiune scăzută (până la 10 MPa);
  • sisteme de presiune - sub presiune de peste 10 MPa.

Pe baza temperaturii de funcționare, distingeți conductele:

  • rece, cu temperaturi negative de substanțe;
  • analogii normali - temperatura mediilor transportate 0/100 °;
  • plase fierbinți - substanțe încălzite la 100/300 °;
  • supraîncălzit - mediul are mai mult de 300 °.

Proiectarea conductelor tehnologice și instalarea acestora ar trebui să se realizeze în conformitate cu SNiP W-D nr. 9/62. Documentul definește implementarea și acceptarea ansamblului rețelelor tehnologice operate la o presiune (absolută) de 30 mm Hg. Art. până la 700 kgf pe cm2.

Este important să se respecte prevederile SNiP № 3.05.05 / 84 "Echipamente și conducte tehnologice".

Cerințe preliminare pentru muncă

Sistemele materiale pot servi:

  • oțeluri aliate și carbon;
  • aliaje și metale neferoase;
  • fonta;
  • diferite tipuri de materiale plastice;
  • sticlă specială.

Fiți atenți! Majoritatea conductelor tehnice se încadrează în zone înguste, la diferite înălțimi, în clădiri înalte, pe rampe, spații deschise, în tuneluri și tăvi. Prin urmare, rețelele intrashop au un număr mare de dimensiuni, elemente, fixări, supape și supape de comandă utilizate.

Mai jos este prezentat un tabel cu numărul de accesorii și elemente suplimentare necesare pentru astfel de rețele.

articol     % la masa țevilor Numărul în bucăți la 100 de metri de țevi
flanșe 5,47 25
burghiu de filetat 3,72 23
Tees 1,84 8
tranziții 0,34 0.6
dopuri 0,15 0.3
Suspendarea și sprijinul 2.41 12
accesorii 27                10

Pentru a vă oferi echipamentul intrashop cu propriile mâini, ar trebui să adăugați până la 42% din masa de țevi din diverse accesorii, elemente de fixare și accesorii. Designul complex al rețelelor tehnice conduce la faptul că este necesar să se realizeze un număr mare de conexiuni de elemente de rețea: cusături de sudură 60/80 pe 100 m.

Dacă utilizați secțiuni, elemente și ansambluri gata fabricate într-un atelier de stocare a țevilor în timpul montării, acest lucru va simplifica mult munca și va reduce numărul de operații de sudură cu 5/6 ori. Reducerea și costul de montare a rețelei.

Lucrări pregătitoare

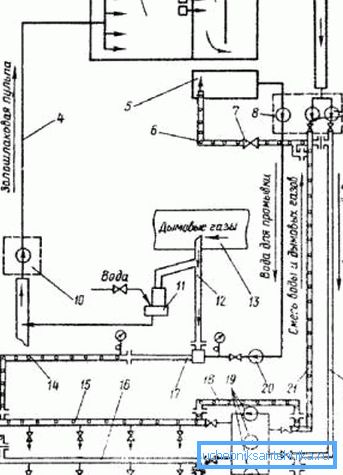

Realizarea unei rețele tehnice de lucru.

Înainte de asamblarea conductei se face o astfel de pregătire.

  1. Maestru, maistru, brigadier a studiat CPD și proiectul.
  2. Componente, elemente și elemente acceptate ale sistemului. Conformitatea lor cu proiectul însuși și cu condițiile sale tehnice sunt verificate cu atenție.
  3. Determină gradul de pregătire a clădirilor, structurilor, structurilor pentru asamblare, se creează actele asociate. Se examinează în mod special respectarea etichetelor de design pentru atașarea rețelei.
  4. Se acceptă echipamentele și dispozitivele de lucru, se verifică corectitudinea declarației și conformitatea cu desenele de lucru.
  5. Sunt pregatite si aranjate suprafetele pentru preasamblare, scena si alte dispozitive de lucru la inaltime. Alimentare pentru posturi sudate, unelte, troliuri, iluminarea locului de muncă.
  6. Echipajele sunt emise pentru comenzi de lucru și sunt create condiții pentru instalare, în conformitate cu standardele de siguranță și muncă.

Tehnologie de asamblare

Suporți folosiți pentru sisteme.

Instalarea unei conducte de țevi de oțel pentru substanțe tehnice constă în astfel de etape.

  1. Structura rutei de rețea.
  2. Instalarea de suspensii și suporturi.
  3. Pre-asamblare de blocuri, secțiuni și noduri.
  4. Montare, asamblare, țevi de sudură.
  5. Instalarea supapelor, compensatoare, dispozitive de automatizare și control.
  6. Testați sistemul.
  7. Permițându-i clientului.

Instalarea țevilor de apă caldă și rece pentru apă

Amenajarea unor astfel de sisteme se realizează pe baza documentației de proiect, a schemelor de flux ale instalațiilor și prevederilor conductelor:

  • SNiP №305.03 / 85 "Comunicații termice";
  • SNiP nr. 2.04.07 "Reguli pentru amenajarea și exploatarea în siguranță a conductelor pentru apă caldă și abur";
  • SNiP III "Tipuri de trunchiuri de conducte"
  • Pregătirea și proiectarea organizațională a sistemelor termice se efectuează pe baza SNiP nr. 3.01.01 / 85.

Etape de lucru

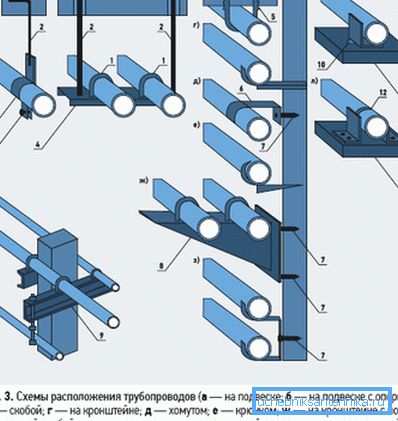

Metode de fixare a șinelor din oțel.

Secvența de etape depinde de modul în care este instalat sistemul.

Pașii tipici sunt după cum urmează.

  1. O defalcare a traseului (în plan), pe baza desenului bazei geologice și a diagramei electrice. Inspectarea marcajului de către biroul de admitere.
  2. Pregătirea canalelor de tranșare și săparea lor în adâncime și lățime (inclusiv perna de nisip). După cum este necesar, consolidarea zidurilor, reconcilierea profunzimii geomarkerilor. Elaborarea unui act relevant.
  3. Montarea țevilor, a fitingurilor și a altor componente.
  4. Verificați integritatea cablurilor pentru sistemele de comandă.
  5. Instalarea suporturilor.
  6. Montarea conductei și sudarea îmbinărilor sale.
  7. Inspecția hidraulică sau radiografică a sudurilor. Pregătirea actelor de testare.
  8. Conectarea cablurilor de control la îmbinări.
  9. Izolarea hidro și termică a țevilor.
  10. Elaborarea unui act de lucrări ascunse.
  11. Șlefuirea sistemului cu un strat de nisip, șanțuri de umplere (în plus față de locurile de instalare pentru compensatorii de pornire), împrăștierea solului.
  12. Livrarea obiectului către client.

Pregătirea pentru instalare

  1. Înainte de instalare, țevile, piesele și elementele de legătură deja izolate trebuie să fie examinate cu atenție pentru a identifica așchii, crăpături, cavități, găuri și alte deteriorări mecanice.
  2. Dacă aceste defecte sunt detectate, acestea trebuie să fie sigilate prin sudare sau prin aplicarea unor inele de tip bandă de tip termocontractabil.
  3. Țevile și fitingurile și componentele sistemului trebuie așezate pe partea inferioară sau laterală a șanțului cu ajutorul unei macarale sau a unui stivuitor astfel încât cablurile sistemului APC să fie plasate orizontal.

Fiți atenți! Este necesar să se coboare produse fără izolare termică în șanț, fără să se jignească fără probleme, fără ca acestea să se lovească de fundul și de pereții șanțului. Înainte de a instala elementele, este necesar să verificați integritatea indicatorilor conductori ai dispozitivului UEC și, de asemenea, să măsurați rezistența dintre conductele de oțel și ele.

  1. Țevile montate pe bazele de nisip nu trebuie să se sprijine pe cărămizi, pietre și alte obiecte dure. Trebuie să fie îndepărtate, iar gropile rezultate să fie netezite cu nisip.

Asamblarea rețelei de alimentare cu apă

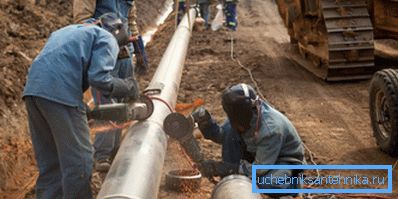

Montarea conductei de oțel.
  1. Instalarea conductelor de oțel se efectuează de obicei în partea inferioară a carierei. Cu toate acestea, este permisă sudarea secțiunilor drepte ale elementelor dintr-o secțiune pe marginile canalului.
  2. Aranjamentul sistemelor cu termoizolație și impermeabilizarea spumei poliuretanice într-o manta de polietilenă trebuie efectuată la o temperatură a aerului ambiental de cel puțin -15 ° C.
  3. Țevi de oțel sunt tăiate, dacă este necesar, cu arzătoare cu gaz. Înainte de aceasta, izolația termică trebuie îndepărtată cu un instrument manual sau mecanizat pe o zonă de produs de 40 cm (20 cm pe fiecare parte). Terminalele de izolare în timpul operațiunii sunt acoperite cu o cârpă umedă sau ecranate cu materiale rigide.
  4. Este necesară sudarea cusăturilor sistemului și controlul calității îmbinărilor țevilor, pe baza normelor stabilite de SNiP nr. 3.05.03 / 85.
  5. Atunci când se efectuează toate lucrările de sudură, spuma poliuretanică și stratul de impermeabilizare trebuie protejate în mod fiabil, în plus - capetele cablurilor fără izolație trebuie protejate de scântei.

Tabelul de mai jos prezintă distanța dintre suporturile conductei, în funcție de temperatura apei din sistem.

Diametrul exterior nominal al țevii, în milimetri Distanța, în milimetri, la o anumită temperatură ambiantă
+20 ° +30 ° +40 ° +50 ° +60 ° +70 ° +80 °
16 500 500 500 500 500 500 500
20 600 600 600 600 550 500 500
25 750 750 700 700 650 600 550
32 900 900 800 800 750 700 650
40 1050 1000 900 900 850 800 750
50 1200 1200 1100 1100 1000 950 900
63 1400 1400 1300 1300 1150 1150 1000
75 1500 1500 1400 1400 1250 1150 1100
90 1600 1600 1500 1500 1400 1250 1200

concluzie

Instalarea conductei este un set crucial de operațiuni. Fiabilitatea și eficiența sistemului care transportă anumite substanțe depinde de implementarea corespunzătoare.

Consultați videoclipul din acest articol pentru mai multe informații.
