Instalarea radiatoarelor: caracteristici de proiectare,

În acest articol vom vorbi despre cum să efectuați independent instalarea radiatoarelor utilizând instrumentele și consumabilele disponibile. Așadar, nu ne vom concentra pe diagramele cablajului, deoarece există articole relevante pe portalul nostru pentru acest lucru și luați în considerare în detaliu modul de instalare a bateriilor de diverse modificări.

Întâlnire preliminară

Subiectul articolului prezintă un interes considerabil deoarece prețul serviciilor furnizate de instalatorii profesioniști este ridicat, în timp ce prin efectuarea lucrărilor de dezmembrare, vă veți administra cu siguranță și vă veți economisi banii în acest fel.

Înainte de a lua în considerare metodele actuale de instalare a radiatoarelor, vom vorbi despre caracteristicile de proiectare ale acestor dispozitive care ar trebui luate în considerare în timpul instalării.

Caracteristici de construcție

Toate bateriile de încălzire, indiferent de materialele de producție folosite la fabricarea lor, precum și, indiferent de mărime și configurație, au un orificiu de intrare și ieșire. În majoritatea dispozitivelor aflate în vânzare, aceste găuri sunt duplicate pentru a permite conexiunea de sus și de jos.

În timpul instalării, o parte din găurile tehnologice rămâne nefolosită. Pentru a asigura etanșeitatea dispozitivului, se utilizează dopuri speciale care sunt înșurubate în orificii tehnologice.

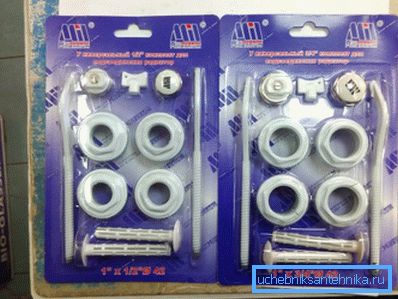

Echipamentul standard al încălzitorului nu este echipat cu dopurile și fitingurile necesare (elemente de conectare pentru îmbinarea cu conducta). Prin urmare, va fi necesară o comandă suplimentară pentru a achiziționa un kit special pentru montarea radiatoarelor.

De regulă, aceste kituri sunt standard și potrivite pentru conexiuni laterale sau transversale. Dar există baterii proiectate pentru conducta inferioară de intrare a țevilor de admisie și evacuare. În acest caz, pe lângă kitul principal de instalare, va trebui să achiziționați un ansamblu special pentru conectarea la conexiuni bine montate.

O altă caracteristică importantă a dispozitivului de încălzire cu un agent de răcire circulant este posibilitatea instalării pe perete sau pe podea. În acest caz și în alt caz, va trebui să achiziționați un echipament special de montare - paranteze, modificări pe care le vom lua în considerare în descrierea lucrărilor de instalare.

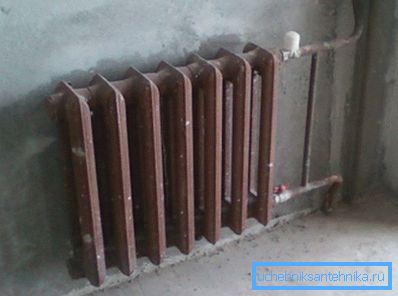

Instalarea radiatoarelor din fontă

Structurile din fontă sunt soluția optimă pentru instalarea în sisteme centralizate și în sisteme autonome de tip gravitațional construite folosind cazane cu rezervor extern de expansiune. Schema de instalare a radiatoarelor de încălzire din fontă depinde de tipul de căptușeală prin care se va furniza lichidul de răcire, iar apa care a părăsit temperatura va merge.

Luați în considerare, care este instrucțiunea de instalare a celui mai comun radiator din fontă "cu trei degete".

Trei-deget este numit popular, deoarece trei degete se încadrează în decalajul dintre secțiuni.

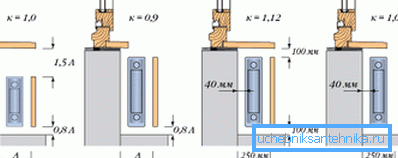

• În etapa inițială, marchează locul unde va fi efectuată instalarea.. În mod tradițional, acest loc este zona sub fereastră. Alegerea acestui loc nu este accidentală, deoarece permite realizarea unei convecții optime (circulația aerului cald și rece) în cadrul unei încăperi încălzite. Măsurăm pragul ferestrei și determinăm centrul ei. Apoi, măsurați lungimea dispozitivului care urmează să fie instalat, determinați centrul și marcați lungimea peretelui, aliniați centrele.

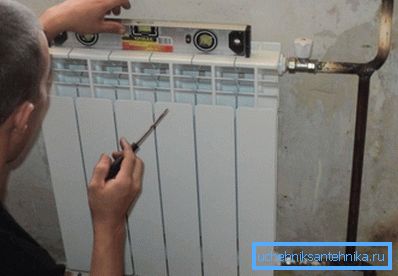

• Desenați o linie orizontală care corespunde liniei de sus a bateriei. Această linie trebuie amplasată strict pe orizontală, care poate fi determinată utilizând nivelul apei.

Important: Dacă bateriile sunt instalate cu o pantă, există o mare probabilitate ca în anumite secțiuni să se formeze aer.

• Desenați linii verticale care vor corespunde cu centrul decalajelor dintre secțiunile extreme..

De regulă, 4 brackets sunt suficiente pentru a instala dispozitivul - două în partea de jos și două în partea de sus. Dar, dacă peretele este vechi sau bateria este alcătuită din 12 sau mai multe secțiuni, în loc de cele 4 puncte de atașare standard, pot fi utilizate 6 paranteze. Intermediar montarea propriile mâini stabilite în decalajul dintre cele două secțiuni centrale.

• Folosind consolele de prindere, marcați centrul găurii la 2-3 mm deasupra centrilor orificiilor de admisie superioară și inferioară.
• Strângeți găurile cu un burghiu cu diametrul corespunzător (12 mm) la adâncimea sigiliului din plastic.
• Sigiliile din plastic introduc găurile și le ciocănesc până când sunt în același timp cu suprafața peretelui.
• Șuruburi.
• Șaibă tăiați țeavă la lungimea dorită.
• Așezați radiatorul. Dacă este instalat corect, dispozitivul va cădea pe toate parantezele și nu va schimba când este apăsat.
• În etapa următoare, se realizează instalarea radiatoarelor din fontă în țevi. În orificii tehnologice, folosind remorcă sau bandă de spumă, răsuceam mecanismele de blocare la care atașăm tăierea inițială la lungimea dorită a țevii. Pentru a face acest lucru, capetele țevilor sunt tratate cu matrițe, tăierea firului, înălțimea și dimensiunile care corespund filetului supapelor de oprire.

Sfat: Dacă conexiunea este făcută prin tractare, acoperiți partea superioară a îmbinării cu vopsea de ulei. După ce vopseaua sa uscat, compusul va fi mai hidrofob.

După instalare, lichidul de răcire este turnat în sistem și se verifică gradul de etanșeitate al conexiunilor. Dacă se observă scurgeri sau încălzitorul este instalat incorect, este posibil să fie necesară scoaterea radiatoarelor din fontă.

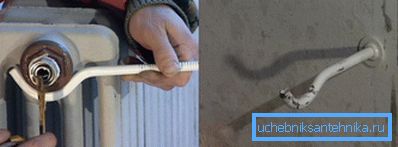

Tipuri de brațe

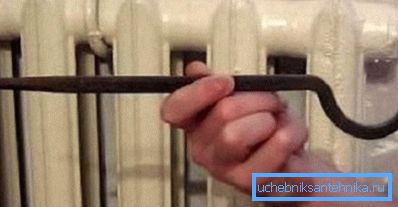

• Suporturile fixate din oțel, suporturile din fontă, dispozitivele de fixare pe banda de oțel și dispozitivele de fixare a șuruburilor de până la 30 cm sunt utilizate pentru bateriile din fontă.
• Pentru bateriile din aluminiu și bimetalice, puteți utiliza elemente de fixare din oțel sau armături de fixare din oțel cu dibluri cu lungimea de până la 17 cm.

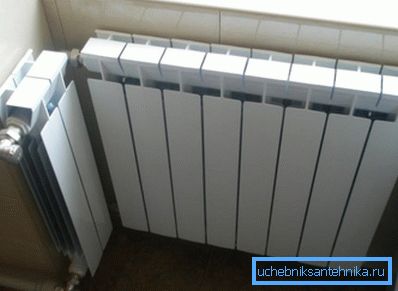

Caracteristici de instalare a bateriilor bimetalice și aluminiu

Împreună cu bateriile din fontă, modificările bimetalice și solide din aluminiu sunt reprezentate pe scară largă pe piață. Luați în considerare modul de instalare a unui radiator de încălzire în apartament, cu condiția ca acesta să fie din aluminiu sau din aluminiu în combinație cu oțel.

Important: Dacă aveți nevoie să măriți bateria bimetalică sau din aluminiu sau, dimpotrivă, să o scurtați prin schimbarea numărului de secțiuni, veți avea nevoie de o cheie radiatoare specială. Această tastă este introdusă alternativ în orificiul inferior și superior și vă permite să dezasamblați un singur produs în mai multe părți separate sau să asamblați împreună câteva secțiuni.

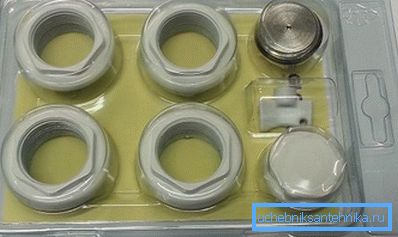

După ce numărul necesar de secțiuni este pus împreună, instalați fitingurile. Pentru aceste scopuri, folosim un kit universal de montaj pentru radiatoare, alcătuit din piulițe cu bușoane și dopuri. Piulițele de înșurubare sunt înșurubate în acele găuri în care vor fi conectate țevile, iar prizele sunt înșurubate în celelalte două găuri.

Important: La instalarea fitingurilor folosim o bandă de dezaburire, pe care o vânturăm în sensul acelor de ceasornic. Dacă înfășurarea este efectuată în sens invers acelor de ceasornic, atunci când deșurubați fișa de alimentare, materialul de etanșare se va îndoi și nu va asigura o etanșeitate adecvată.

Marcarea poziției dispozitivului este identică cu cea a bateriilor din fontă. Dar este un lucru care trebuie luat în considerare. Decalajul dintre secțiunile de aluminiu este de un ordin de mărime mai mic decât între secțiunile din fontă, așadar locația brațelor trebuie să fie determinată cu o precizie deosebită.

Dacă instalarea se face cu ajutorul țevilor din plastic metalic, atunci radiatorul este mai întâi atârnat, iar apoi țevile sunt tăiate și conectate. Dacă, în locul laminatului pe bază de metal, se utilizează polipropilenă mai durabilă și mai durabilă, mai întâi efectuăm tăierea și lipirea țevilor și numai după aceea punem bateria și facem conexiunea.

Important: Unele încălzitoare și țevi pot fi incompatibile, deoarece formează un cuplu galvanic, ceea ce contribuie la dezvoltarea proceselor corozive. De exemplu, o combinație de țevi din oțel și aluminiu nu este recomandată. În același timp, țevile din polipropilenă reprezintă o soluție universală pentru toate tipurile de baterii.

concluzie

Din cele de mai sus, putem trage concluzia următoare. Pentru a efectua instalarea sau dezasamblarea unui radiator de încălzire nu este necesar să fii un profesionist. Este suficient să faceți cu grijă toți pașii de mai sus și veți obține cu siguranță rezultatul dorit.

Pentru a instala radiatorul a fost mai ușor, vă recomandăm să vizionați videoclipul din acest articol.
