Instalarea radiatoarelor cu mâinile lor: tipuri de circuite

Pentru încălzirea locuinței sau a apartamentului, puteți oferi modalități diferite, dar în acest caz suntem interesați de instalarea radiatoarelor bimetale cu mâinile dvs. sau cu încălzitoare similare dintr-un alt metal. Vom încerca să vă spunem nu numai cum să atârnați și să fixați bateriile pe conducte, ci și pe circuitele în sine, pe avantajele și dezavantajele acestora și veți afla, de asemenea, unele dintre nuanțele necesare pentru a face posibilă funcționarea eficientă, cu o eficiență maximă.

Toate acestea veți învăța mai jos în text și, în plus, puteți viziona demonstrația tematică a videoclipului din acest articol.

Radiator încălzire

Pentru a efectua instalarea radiatoarelor din oțel cu propriile mâini sau analogii de orice alt metal, aveți nevoie de o sursă de încălzire, care sunt cazane diferite.

Acestea pot fi gaze, electrice, diesel, combustibili solizi, precum și universale, care au posibilitatea de a lucra în moduri diferite. În plus, fiecare dintre aceste tipuri de cazane este împărțit în subspecii, de exemplu, un cazan pe gaz poate fi convecție (tradițională) sau condensare (temperatură joasă).

Tipuri de contururi

• Atât în ​​sistemele de încălzire autonome cât și centralizate, puteți găsi un sistem de conectare cu o singură țeavă, diagrama pe care o vedeți în imaginea superioară. Esența lucrării este următoarea - lichidul de răcire din boiler este alimentat printr-o conductă cu buclă, care este atât un circuit de curgere, cât și o buclă de retur. Pe drumul spre aceasta, cu ajutorul radiatoarelor de conducte mai mici se prăbușește, se pare că apa, care a trecut prin acest încălzitor, revine la țeavă.

• Principala problemă a unui astfel de sistem de conectare este că lichidul de răcire, care trece prin baterie, își pierde temperatura originală și revine la țeavă deja răcit puțin. și cu cât sunt mai multe încălzitoare încorporate într-un circuit, cu atât mai rece va fi apa la capătul său, prin urmare instrucțiunea nu recomandă utilizarea a mai mult de trei sau patru bucăți pe aripă.
• Pentru a compensa cumva pierderea de căldură, în fața radiatorului este instalat un bypass între alimentare și retur - o țeavă care leagă această alimentare și se întoarce, așa cum se arată în fotografia de sus, dar în mod fundamental acest dispozitiv nu poate rezolva problema. Sistemul de încălzire cu o singură conductă este mult mai economic decât un sistem de încălzire cu două conducte, deoarece aici se încălzește mai puțină apă, prin urmare, consumul de energie al cazanului este redus.

• Un sistem de încălzire cu două țevi necesită încălzirea unei cantități mai mari de agent de răcire., deoarece există două circuite implicate - pentru alimentarea și returnarea lichidului de răcire. Însă instalarea radiatoarelor din fontă cu propriile mâini sau analogii lor poate fi făcută practic fără pierderi de căldură, în funcție de distanța bateriei de la boiler.
• Problema este că un astfel de sistem asigură alimentarea cu apă fierbinte printr-o singură țeavă, fără a-i întoarce apă rece. - lichidul de răcire răcit este evacuat în conducta de retur ("conductă de retur"), astfel încât să nu se răcească până la ultimul radiator prin care întregul sistem este în buclă. Schema cu două țevi este foarte fiabilă și convenabilă, deși prevede o anumită risipă de materiale și încălzirea apei suplimentare.

• Iată o altă schemă schematică - aici puteți vedea cum să instalați radiatoarele biometrice cu mâinile proprii împreună cu un sistem încălzit de pardoseală dintr-o singură sursă de încălzire. (cazan pe un anumit combustibil). Problema de asamblare a unui astfel de circuit este că pentru radiatoare temperatura agentului de răcire este de obicei necesară de aproximativ două ori mai mult decât pentru o podea încălzită cu apă și cazanul produce un fluid cu o singură temperatură. Prin urmare, în astfel de cazuri se utilizează o supapă termostatică cu trei căi, care, în diagramă, este pusă pe unitatea de pompare.
• Rețineți că sistemul este aici cu două țevi și lichid de răcire prin conducta de alimentare cu o singură temperatură, la baterii și la podeaua caldă. Dar, înainte de conturul pardoselii, trece printr-o supapă termostatică cu trei căi și atunci când podeaua atinge încălzirea necesară, supapa se închide și apa caldă este descărcată în conducta de retur (acest lucru este bine prezentat în diagramă).

Astfel, puteți utiliza, de exemplu, un cazan tradițional (convecție) (prețul său este mult mai mic) în modul 70 ° C, dar podeaua se va încălzi până la 30 ° C sau orice alt termostat montat temperatură.

Instalarea radiatoarelor

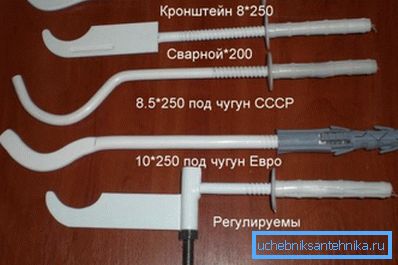

Dacă bateria este montată și nu este montată pe podea, atunci pentru fixarea acesteia pe perete se folosesc diferite console ajustabile și nereglabile - precizia de instalare a încălzitorului și compatibilitatea cu fitingurile circuitului de încălzire depind de instalarea acestora.

Așadar, înainte de a fora găurile pentru paranteze, nu trebuie doar să aranjați găurile la un nivel strict orizontal, ci și să țineți cont de îndoirea suportului, deoarece bateria, așezată pe ea, va cădea puțin mai jos (totul depinde de înălțimea arcului de pe suport).

Înainte de fiecare radiator, pe conducta de alimentare și de retur trebuie instalate supape de închidere (supape cu bilă sau cu cone) pentru a putea, dacă este necesar, să scoateți dispozitivul în timpul sezonului de încălzire fără a evacua apa.

Înșurubați robinetul Mayevsky într-una din intrările de conectare superioare ale radiatorului, ca în fotografia de mai sus, astfel încât să puteți sufla aerul de la orice baterie sau sistem fără a fi nevoie să evacuați apa (economiile sunt evidente).

Atunci când instalați bateriile pe un contur de oțel, utilizați cabluri și pentru un contur de propilenă cu aceleași accesorii, cel mai bine este să folosiți o bandă de etanșare pentru a sigila, dar într-unul și în celălalt caz utilizați pastă sanitară Unipack - sigilează bine conexiunea filetată.

Notă. Dacă aveți un sistem autonom de încălzire, atunci nu ar trebui să utilizați radiatoare din fontă, deoarece acestea se încălzesc pentru o perioadă lungă de timp și au nevoie de multă apă. Asemenea dispozitive sunt bune pentru sistemele centralizate.

concluzie

Nu uitați că instalarea unui radiator de aluminiu implică întotdeauna utilizarea aditivilor anti-coroziune în sistem. În consecință, folosirea aluminiului este recomandată numai în sistemele autonome, unde vă umpleți singur agentul de răcire.
