Instalarea radiatoarelor de aluminiu pentru încălzire:

Bateriile din aluminiu sunt mult mai ușor decât fonta convențională, astfel încât să le puteți instala singur, fără nici un ajutor. Eficiența dispozitivului de încălzire depinde, de asemenea, de corectitudinea instalării acestuia, deci merită să ne ocupăm de această problemă.

Etapa pregătitoare

Înainte de a instala un radiator de aluminiu cu propriile mâini, trebuie să decideți asupra câtorva puncte:

• asigurați-vă că capacitatea termică a dispozitivului este suficientă. Poate fi o situație în care bateria achiziționată are un transfer de căldură insuficient datorită temperaturii scăzute a agentului de răcire la intrare. În acest caz, trebuie doar să adăugați câteva secțiuni; cum se face acest lucru este descris mai jos;
• verificați dimensiunea. Încălzitoarele moderne transmit căldură camerei nu numai datorită radiațiilor de la suprafață, ci și datorită convecției, astfel încât pervazul ferestrei să nu fie prea aproape de ea;

Fiți atenți! Forma aripioarelor din aluminiu este explicată prin faptul că este necesar să se direcționeze fluxul de aer de jos în sus.

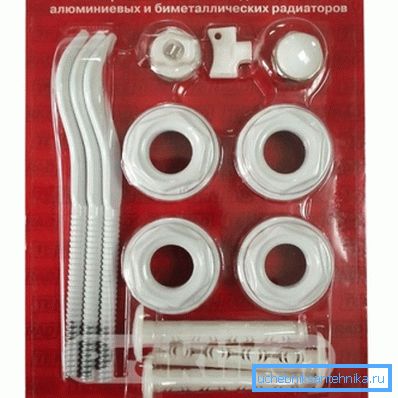

• decide tipul de dispozitiv de fixare. În principiu, setul complet include de obicei dispozitive de fixare pentru a suspenda pur și simplu încălzitorul pe perete. Dar, uneori, este mai bine să cumpărați paranteze separate pentru montarea pe podea (mai ales că prețul este ieftin), această opțiune este potrivită dacă bateria este instalată într-o pereche subțire de ghips sau pur și simplu nu doriți să găuriți găuri în perete.

Selectați tipul conexiunii

Înainte de instalarea radiatoarelor din aluminiu, problema cu tipul de conexiune trebuie rezolvată. Emisia de căldură a dispozitivului de încălzire depinde direct de aceasta.

Posibilele opțiuni pentru conectarea încălzitorului:

• diagonală (este, de asemenea, o cruce) - în acest caz, lichidul de răcire este alimentat din partea superioară a încălzitorului, iar lichidul de răcire răcit iese pe partea opusă din partea inferioară. Din acest motiv, bateria se încălzește uniform, iar pierderile nu depășesc 2%;
• cu o conexiune într-o singură direcție, pierderea este puțin mai mare, până la 5%;

Fiți atenți! Dacă numărul secțiunilor încălzitorului depășește 12, atunci o conexiune cu sens unic este ineficientă. Faptul este că secțiunile îndepărtate cu această metodă de conectare nu se vor încălzi.

• cu conexiunea inferioară (furnizarea și returnarea din diferite părți), pierderile se ridică la 12-13%;
• conexiunea într-o singură direcție este cea mai dezavantajoasă din punct de vedere al transferului de căldură al bateriei. Pierderile pot fi de până la 20%, dar conductele pot fi ascunse sub podea, deci această metodă de conectare este, de asemenea, adesea utilizată.

Tehnologia de instalare

Întregul proces poate fi împărțit în 2 etape - mai întâi, sunt fixate dispozitivele de fixare ale bateriei și apoi sunt pur și simplu atârnate pe console și conectate la fluxul de alimentare și retur. După aceea, rămâne doar să verificați etanșeitatea conexiunilor și să nu uitați să închideți găurile inutile pe laterale. Dacă sunt necesare secțiuni suplimentare, această procedură este efectuată înainte de montarea elementelor de fixare în perete.

Adăugați o secțiune

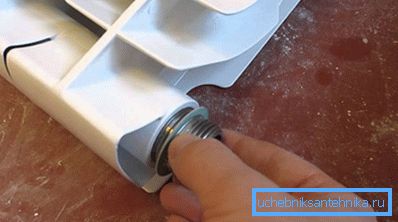

Pentru a adăuga o secțiune suplimentară radiatorului, veți avea nevoie de 2 sfârcuri cu filete stânga și dreaptă pe 2 laturi, aveți nevoie de garnituri rezistente la căldură pentru o etanșeitate suplimentară.

Instrucțiunile pentru adăugarea unei secțiuni la baterie arată astfel:

• încălzitorul trebuie așezat pe podea, masă sau pe orice altă suprafață orizontală;
• apoi se introduc sfarcurile în găurile radiatorului, fără a uita garniturile;
• o secțiune suplimentară este atașată la acestea și prin rotirea mameloanelor, secțiunea este presată treptat împotriva bateriei;
• în același timp, ambele sfârcuri ar trebui să fie rotite treptat, literalmente cu 1-2 rotații, acest lucru este necesar pentru ca secțiunea să nu se răsucească și metalul colectorului să nu fie deformat.

După adăugarea secțiunilor, tot ce rămâne rămâne să verificați etanșeitatea îmbinărilor și puteți continua instalarea încălzitorului.

Instalarea și conectarea radiatorului

Cel mai adesea, numai radiatoarele din aluminiu sunt utilizate numai pentru dispozitive de fixare pe perete, greutatea lor fiind de câteva ori mai mică decât cea a fontei, astfel încât nu este nevoie de sprijin suplimentar din partea inferioară.

Numărul de dispozitive de fixare depinde de numărul de secțiuni din radiator, de asemenea, dispozitivele de fixare sunt instalate nu numai la partea superioară, ci și la partea inferioară a dispozitivului. Cu numărul de secțiuni de până la 9, în partea superioară a dispozitivului este instalată o singură montare și 2 în partea inferioară. Datele mai detaliate sunt date în tabel.

Dependența numărului de brațe la numărul secțiunilor radiatoarelor

În ceea ce privește modul de instalare corectă a unui radiator din aluminiu, lucrarea începe cu marcarea orificiilor de montare. În ciuda greutății reduse a încălzitorului, este mai bine să se utilizeze ancore. O gaură este pur și simplu găurită sub suport, apoi o piesă de plastic este introdusă în ea, iar apoi un suport metalic este introdus în ea cu efort.

În acest caz, inserția din plastic se extinde și este fixată în siguranță datorită forței de frecare. Acest lucru este suficient pentru a rezista incarcarii nu numai din aluminiu, dar si din partea bateriei mai grele.

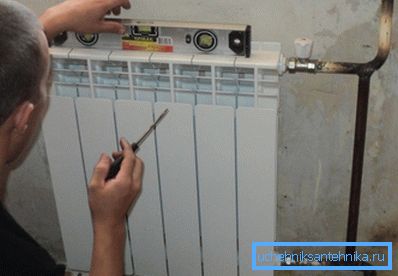

După aceea, rămâne doar să rezolvăm problema cum să atârnăm un radiator de aluminiu. Singura cerință în acest stadiu este de a se echilibra la nivel de construcție. Cu o părtinire puternică, încălzirea dispozitivului de încălzire se va deteriora în mod semnificativ și, prin urmare, transferul de căldură va fi mai mic.

La conectarea la țevile de alimentare și retur, se recomandă utilizarea supapelor cu bilă pentru a bloca rapid fluxul de lichid de răcire în radiator în timpul scurgerilor. Pentru ca funcționarea sistemului de încălzire să nu fie perturbată, va fi necesar un dispozitiv de bypass (jumper), care va permite circulația lichidului de răcire în jurul dispozitivului de încălzire dezactivat.

Suporturi pentru podea

Acest tip de fixare este utilizat în cazurile în care peretele nu are o capacitate suficientă de fixare sau datorită dimensiunilor încălzitorului nu are sens să-l atârne (în cazul radiatoarelor joase).

Proiectarea parantezelor de acest tip este similară - este o picior din plastic sau metalic cu o talpă largă (pentru o stabilitate mai mare), în partea superioară există o adâncitură pentru instalarea radiatorului și a suportului de fixare. Uneori, în locul brațului, se folosea un lanț flexibil (similar cu structura lanțului de lanț). Fixarea este necesară pentru ca radiatorul să nu cadă în caz de contact accidental cu acesta.

În cazul montajului pe podea, problema de a instala radiatoare din aluminiu este mai ușor de rezolvat. Cu numărul de secțiuni de până la 12-15, vor fi necesare 2 paranteze, cu un număr mai mare de cel puțin 3. Elementele de fixare sunt așezate pe podea, de regulă fiind fixate cu ancore sau șuruburi obișnuite (în cazul unei podele din lemn).

Montarea pe podea este de obicei folosită pentru încălzitoare cu înălțime mică sau medie. Dacă distanța dintre axe depășește 500 mm, pentru fiabilitate se recomandă atașarea bateriei la perete deasupra. În acest caz, fixarea însăși este necesară numai pentru stabilitatea încălzitorului, toată sarcina va cădea pe suporturile de podea.

La sfârșit

Procesul de instalare a modelelor din aluminiu nu este practic diferit de instalarea bateriilor convenționale din fontă sau bimetalică. Se folosesc aceleași tipuri de elemente de fixare, iar tehnologia rămâne aceeași. În plus față de suporturile de perete standard, pot fi utilizate și suporturi pentru podea, uneori aceasta fiind singura posibilă opțiune de instalare. Informațiile propuse vor ajuta nu numai la instalarea corectă a bateriei, ci și la alegerea tipului corespunzător de montare.

Videoclipul din acest articol prezintă procesul de asamblare și instalare a unui radiator din aluminiu.
