Instalarea radiatoarelor de încălzire: cum să fixați bateria

Instalarea bateriilor în amenajarea sistemului de încălzire al unui apartament sau al unei case particulare este o întreprindere destul de costisitoare, deoarece prețul serviciilor echipelor de construcție angajate este destul de ridicat. Prin urmare, mulți execută instalarea radiatoarelor cu mâinile lor.

Nu este nimic complicat. Întreaga secvență de acțiuni este descrisă în detaliu mai jos.

Selectarea docking-ului cu conducte

Înainte de a instala un radiator de încălzire într-un apartament sau într-o casă privată, trebuie să decideți cum va fi furnizată apă caldă, iar căldura care a emis deja căldură va fi descărcată. Schema de instalare a radiatoarelor de încălzire depinde de metoda de amenajare a rețelei de încălzire (cu o conductă sau cu două țevi), de proiectarea bateriilor în sine și de numărul de secțiuni din ele.

Luați în considerare principalele opțiuni:

1. Conectare unică la duzele laterale. Această metodă de furnizare a lichidului de răcire este cea mai populară. În acest caz, conducta de admisie este conectată la partea de sus a bateriei, conducta de evacuare - în partea de jos. Avantajul soluției este că în acest fel se obține eficiența maximă a dispozitivului.

Conducta de admisie poate fi conectată la partea inferioară a panoului de încălzire, dar puterea termică este redusă cu mai mult de 5%.

Sfat! La andocarea bateriilor cu mai multe secțiuni, ultima dintre acestea se poate încălzi slab datorită alimentării insuficiente cu apă. În acest caz, se recomandă echiparea suplimentară a extensiei conductei schimbătorului de căldură.

1. Conexiune de fund. Se utilizează în cazul în care conductele principale au fost ascunse sub învelișul de podea sau plin. Avantajul său este estetica maximă - conductele nu vor strica aspectul camerei. Întinderea lor scurtă iese din podea și se conectează imediat cu duzele de alimentare ale bateriilor.

1. Instalarea diagonală a radiatorului de încălzire face-o singur. Această metodă este utilizată numai dacă este instalată o baterie mare (numărul secțiunilor depășește 12). Conducta de admisie se îmbină cu duza superioară de pe o parte a bateriei și iese prin deschizătura inferioară de pe marginea laterală opusă.

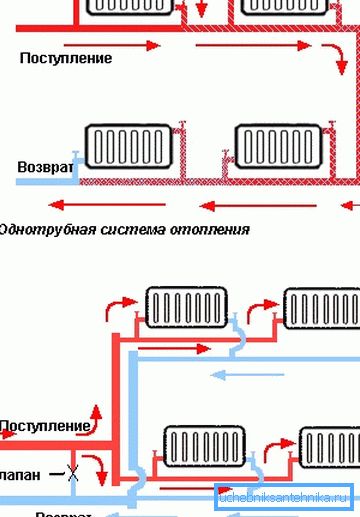

În plus, există două moduri de a transfera lichidul de răcire:

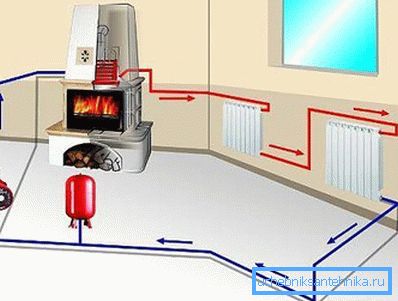

• consecvent - în acest caz, apa încălzită curge din încălzitor și din spate, trecând prin fiecare radiator instalat în apartament sau în casă;
• paralel - în timpul instalării rețelei de încălzire se montează conducta principală, unde bateriile de încălzire sunt blocate prin fitinguri.

Prima metodă este mai economică, deoarece consumă mai puține materiale. Cu toate acestea, în cazul în care este necesară reparația radiatoarelor, va fi necesară oprirea întregii rețele și golirea lichidului de răcire, ceea ce este imposibil în timpul sezonului rece.

Un alt dezavantaj al acestei scheme este distribuția inegală a căldurii. Bateriile care sunt montate mai aproape de cazan (sau la etajele superioare ale casei) se vor încălzi mai mult. Instalarea unui număr diferit de secțiuni vă va ajuta să faceți față acestei situații (mai departe de încălzire, cu atât mai mult).

A doua metodă necesită utilizarea unor țevi mari, supape și fitinguri. Dar sistemul de încălzire paralel poate fi împărțit în mai multe fragmente autonome.

Reparația radiatorului nu necesită oprirea încălzirii. Este suficient, cu ajutorul macaralelor, să se blocheze accesul transportatorului de căldură în această secțiune a rețelei.

Aici, de asemenea, nu a fost lipsită de defecte. Dacă presiunea fluidului din țevi este scăzută, o cantitate mai mică de apă încălzită va curge în radiator, ceea ce va reduce și eficiența încălzirii. Pentru a evita acest lucru, bypass-urile (conductele de preaplin) între conducta de admisie și evacuare trebuie să fie realizate dintr-un diametru mai mic și echipate cu supape de închidere.

Racordarea radiatoarelor

Cerințe generale

Există anumite reguli pentru instalarea radiatoarelor care trebuie urmate fără întârziere, indiferent de materialele pe care le instalați.

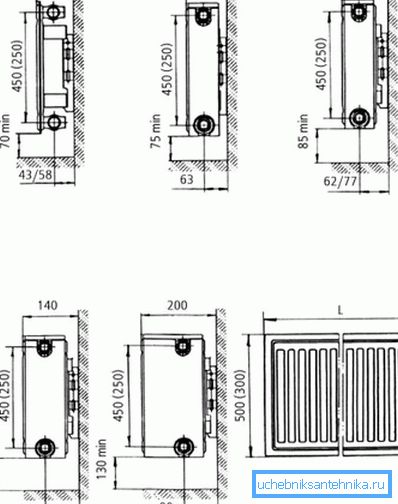

În special vorbim despre distanța dintre diferitele elemente structurale ale clădirii și panoul de încălzire propriu-zis:

1. Ar trebui să existe cel puțin 10 cm de spațiu liber între marginea superioară a radiatorului de încălzire și pervazul ferestrei.
2. Ar trebui să existe un spațiu mai mare de 12 cm lățime între podeaua și suprafața inferioară a panoului de încălzire.
3. Decalajul dintre panoul de încălzire și peretele pe care este fixat trebuie să fie de 2 până la 5 cm. Amintiți-vă că dacă suprafața verticală din spatele radiatorului este acoperită cu un strat de material refractar, lungimea brațelor de montare incluse în kit poate să nu fie suficientă și, va trebui să cumpere alte accesorii.

Fiți atenți! Cerințele descrise mai sus fac posibilă organizarea convecției naturale a aerului, adică amestecarea masei de aer rece și cu aer cald în încăpere. Din această cauză, camera se încălzește mai rapid și mai uniform. Nerespectarea lor duce la apariția zonelor locale de aer rece și cald, în ceață a ochelarilor și a altor probleme.

Ordinea de lucru

Instalarea radiatoarelor din fontă, precum și a perechilor de aluminiu sau oțel, este după cum urmează:

• echipamente de încălzire vechi demontate;

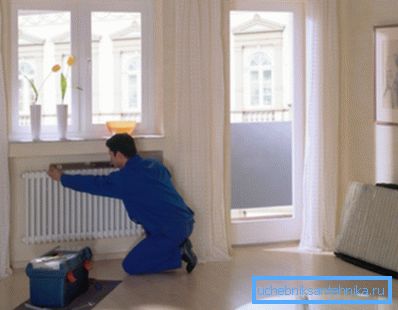

• se face marcajul, conform căruia se vor fixa parantezele care dețin noua baterie;

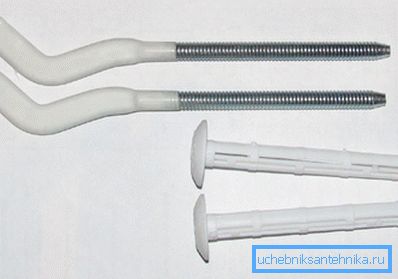

• se instalează hardware-ul de fixare (pentru aceasta veți avea nevoie de dibluri sau șuruburi de ancorare);

• panoul de încălzire este asamblat (se asamblează numărul necesar de secțiuni, robinetele Mayevsky, supapele de oprire, termostatele etc.);
• bateria terminată este atârnată pe cârlige (dacă așezarea și găurirea au fost efectuate corect, panoul de încălzire ar trebui să se "aplece" cu ușurință în locul prevăzut);

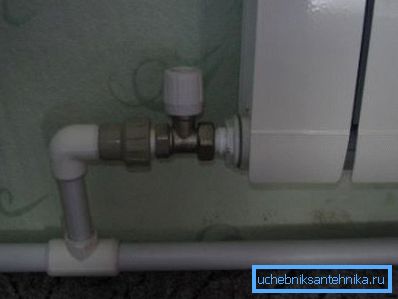

• se realizează andocarea cu conducta (în acest scop se utilizează cuplaje speciale cu filet - schimburi).

Fiți atenți! La rosturile de etanșare trebuie să li se acorde o atenție sporită. Aici apar scurgerile care, printre altele, pot duce la difuzarea sistemului.

concluzie

Instalarea unei baterii de încălzire este un proces destul de simplu, dar toți pașii săi trebuie realizați cu atenție și eficient. Numai atunci rețeaua climatică montată va oferi confort și confort în casă.

Puteți afla mai multe despre proiectarea sistemelor de încălzire a spațiului în videoclipul de mai jos.
