Instalarea radiatoarelor de încălzire: norme și reguli de

Instalarea unui radiator de încălzire este o sarcină crucială, calitatea implementării căreia determină funcționarea întregului sistem. Pentru a evita inundațiile din apartament și conexiunile scurgeri, trebuie să cunoașteți procedura și regulile pentru instalarea aparatelor de încălzire. Vă vom spune cum să instalați un radiator de încălzire.

Instalarea radiatoarelor de încălzire

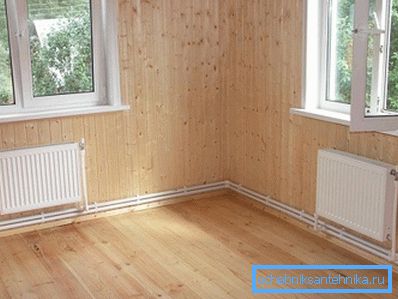

Conducte de conducte

Regulile pentru instalarea radiatoarelor pot varia în funcție de tipul de sistem de încălzire și de modul de conectare a dispozitivelor.

În funcție de tipul de sistem pot fi:

1. O singură conductă. Aici, produsele sunt conectate în serie la o conductă, care realizează atât fluxul de alimentare cât și fluxul de retur al suportului de căldură. În acest caz, fluxul de retur al convectorului anterior este debitul următorului și fiecare nod următor primește un agent de răcire ușor răcit;
2. Twin-Tube. În această schemă, produsele sunt conectate în paralel între două conducte: alimentare și retur. În acest caz, lichidul de răcire de aproximativ aceeași temperatură este furnizat tuturor nodurilor;
3. colector. Aici există o combinație a celor două metode anterioare: între două conducte, alimentarea și returul, circuitele cu o conductă cu un convector sunt conectate în paralel. Deoarece există de obicei multe astfel de circuite, acestea sunt conectate prin colectori, motiv pentru care numele tipului de cabluri.

Fiți atenți! Este simplu să distingem un sistem de altul: într-un sistem cu o singură conductă, în fiecare schimbător de căldură se montează o singură țeavă, într-o țeavă cu două conducte există două țevi, într-un sistem colector, două țevi de la fiecare dispozitiv merg la un nod colector.

Schema de instalare a radiatoarelor are principalele diferențe în implementarea unui sistem cu două sau cu o conductă. Adevărul este că instalarea radiatoarelor de încălzire într-un sistem cu o singură conductă în conformitate cu SNiP necesită o bypass, care împiedică întreruperea circuitului dacă unul din convectoare se rupe.

În cazul circuitelor cu colector și cu două țevi, bateriile sunt conectate în paralel, iar circuitul nu se rupe. Demontarea și instalarea radiatorului încălzitorului este posibilă fără oprirea sistemului. Pentru a face acest lucru, pur și simplu opriți robinetele instalate pe duzele de admisie și evacuare ale agentului de răcire.

Fiți atenți! Sistemele de cabluri cu două țevi și colectoare sunt considerate mai eficiente și progresive, dar prețul lor este mai mare datorită numărului mai mare de țevi ale sistemului de încălzire și supapelor.

Metode de conectare a bateriilor

În plus față de cabluri, modul de instalare a unui radiator de încălzire este afectat de modul în care este conectat la conducte.

Există trei astfel de metode:

1. Conexiune laterală. În casele de construcție sovietică este cea mai comună, mai ales cu cablajul vertical, când unul sau două răsărituri intră în cameră, două țevi ramificate, la care este conectată o parte a bateriei, intră din cameră;
2. Conexiune de fund. Această metodă este mai tipică pentru cablarea orizontală atunci când linia merge de-a lungul podelei sau sub ea și dispozitivul este conectat la axa colectorului inferior la duze;
3. Conectare diagonală. Poate fi folosit în ambele versiuni ale aspectului. Aici, duza de livrare intră în deschiderea superioară de pe o parte a produsului, iar cea de întoarcere iese din orificiul inferior de pe partea opusă.

Fiți atenți! Există încă dispute pe care schema de conexiuni este corectă. Se poate spune că conexiunea de jos este cea mai puțin eficientă, în timp ce metoda diagonală încălzește în mod egal schimbătorul de căldură.

Reguli de instalare

Înainte de instalarea radiatoarelor, ar trebui să învățați regulile și regulamentele de bază pentru instalarea acestora.

Există reguli care sunt mai degrabă tip recomandator:

• Bateria este instalată sub fereastră. Axa centrală a deschiderii ferestrei trebuie să coincidă cu axa centrală a produsului. Astfel se evită scurgerea și condensul pe geam;
• Este de dorit aranjarea țevilor de admisie cu o mică tendință spre mișcarea apei. Acest lucru va împiedica intrarea și acumularea de aer în unitatea de încălzire și pierderea asociată de transfer de căldură.

Există, de asemenea, reguli mai stricte:

• Pervazul ferestrei nu trebuie să acopere complet bateria, altfel curenții de convecție nu vor încălzi geamul ferestrei, ceea ce poate provoca aburirea și condensarea ferestrei pe pervazul ferestrei;
• Distanța de la partea superioară a convectorului la pragul de fereastră trebuie să fie de cel puțin 5 cm;
• Distanța de la partea inferioară a produsului la podea nu trebuie să fie mai mică de 5 - 10 cm;
• Ar trebui să existe un spațiu de cel puțin 4 cm între peretele din spate al dispozitivului și perete;
• Pervazul ferestrei nu poate acoperi dispozitivul mai mult de jumătate.

Fiți atenți! Respectarea acestor distanțe va permite convecția și circulația normală a fluxului de aer, care este o condiție prealabilă pentru un transfer bun de căldură.

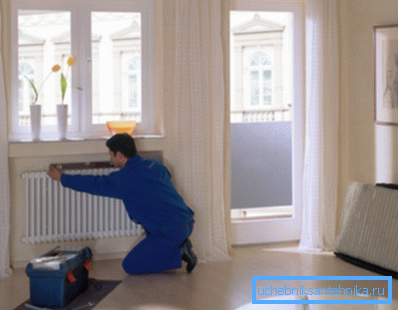

Procedura de instalare a bateriei

Dacă doriți să instalați singur un convector de încălzire, trebuie să știți ordinea de lucru:

1. Opriți bateriile de alimentare, apoi demontați dispozitivul vechi;

1. Marcați punctele de montare ale brațelor pentru noul produs;

1. Strângeți brațele la perete cu dibluri sau șuruburi de ancorare;

1. Punem produsul pe paranteze, verificați geometria cu ajutorul nivelului: trebuie să stea strict pe orizontală, fără distorsiuni;

1. Așezăm un set de armături: instalați supapa și supapa sub capul termic, precum și supapa Mayevsky pentru aer sgon;

1. Conectați țevile de la conducta principală la schimbătorul de căldură.

Fiți atenți! Instalarea radiatoarelor din fontă necesită o pregătire și o selecție mai serioasă a armăturilor de fixare, deoarece greutatea lor depășește de multe ori analogii moderni de aluminiu sau bimetalici.

concluzie

Înlocuirea și instalarea dispozitivelor de încălzire ar trebui luate în serios, deoarece calitatea acestor lucrări va determina confortul în casă. Pentru a instala corect, trebuie să urmați instrucțiunile de instalare și standardele acceptate. Videoclipul de la sfârșitul articolului vă va ajuta să evitați greșelile din munca dvs.
