Instalarea radiatoarelor noului model crește semnificativ eficiența energetică a încălzirii și a temperaturii în casă. Materialele cu conductivitate termică ridicată și o formă bine gândită a corpului măresc transferul de căldură și convecția dispozitivului. Vă vom spune cum să instalați un radiator în casa dvs.
Instalarea unui radiator de încălzire
Scopul și dispozitivul
Pentru a începe, luați în considerare radiatorul de încălzire propriu-zis.
Acesta este un dispozitiv care ar trebui să îndeplinească următoarele funcții:
- să genereze, să convertească sau să primească energie termică;
- încălziți propriul caz sau ecran pentru transferul de căldură;
- pentru a distribui energia termică în spațiul din jur.
În viața modernă folosiți două tipuri de încălzitoare: lichide și electrice. Primele sunt conectate la un sistem centralizat sau autonom de alimentare cu agent de răcire, al doilea - transformă energia electrică în căldură.

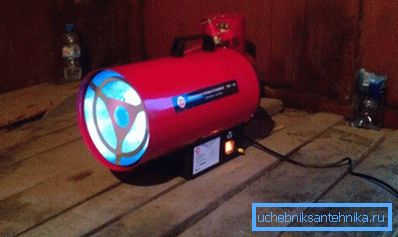

Utilizați de asemenea încălzitoare cu gaz și benzină, dar mai des sunt utilizate în construcții și producție. Nu considerăm sobele pentru arderea lemnului.

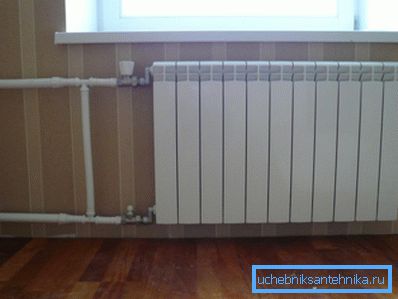

Convectoarele lichide sunt un sistem de canale prin care agentul de răcire circulă și eliberează energie în corpul produsului. Acestea pot fi baterii, registre, panouri sau convectoare.
Modelele electrice vin în diferite forme, ele imită adesea dispozitivele de apă, dar nu mai puține ori au un design original. Există, de asemenea, diferențe în proiectarea de bază a acestor dispozitive. Instalarea dispozitivelor electrice, de regulă, nu provoacă dificultăți și, prin urmare, ne vom concentra pe instalarea de modele lichide.
Fiți atenți! Instalarea individuală a unei baterii electrice nu cauzează probleme, așa că ne vom concentra pe radiatoarele de apă.
Soiuri și materiale
Deci, am aflat deja că există baterii:
- lichid;
- electrice;
- gaz sau benzină;
- lemn (aceasta este de la o altă "opera", dar încă).
În plus, ele pot fi diferite în ceea ce privește designul.
Există astfel de soiuri:
- tubular. Un sistem de două sau trei (uneori mai multe) țevi orizontale este conectat prin colectoare laterale într-un singur vas prin care circulă agentul de răcire. Ele sunt numite registre.
- secțională. Sistemul canalelor verticale este conectat la anteturile superioare și inferioare într-un singur recipient, care este umplut cu agent de răcire. Corpul este proiectat să emită cantitatea maximă de căldură.
- panou. Panourile din oțel sunt laturi plate sudate, care au profiluri sub formă de canale. Fluidul curge prin aceste canale și încălzește panoul.
Din punct de vedere al eficienței, bateriile din secțiuni și modelele tubulare cu finisare plăcilor s-au dovedit a fi cele mai eficiente. În plus, acestea din urmă se disting nu numai prin creșterea eficienței și convecția activă, ci și printr-un răspuns acceptabil la reglarea automată folosind un cap termostatat. Capacitatea redusă și greutatea redusă a cazului fac ca radiatoarele să fie liderii pieței.
Cu toate acestea, nu numai caracteristicile dispozitivului și modelului cazului joacă un rol în eficiența dispozitivului. Materialul din care este format este, de asemenea, important.
Luați în considerare cele principale:
material | Calități și trăsături |
Fontă | Durabilitate, fiabilitate, conductivitate termică relativ scăzută, fragilitate, mentenabilitate redusă, masă mare |
oțel | Durabilitatea, frica de coroziune, conductivitatea termică relativ scăzută, masa mare, frica de ciocanul cu apă |
aluminiu | Conductibilitatea termică ridicată și transferul de căldură, frica de aciditate, cerințele ridicate pentru lichidul de răcire, răspunsul bun la reglare, eficiența ridicată |
cupru | Cea mai mare conductivitate termică, rezistență, nu se teme de coroziune, răspuns bun la ajustare, eficiență ridicată, preț ridicat |
bimetalic | Miezul de cupru sau oțel din carcasa din aluminiu este posibil. Rezistenta ridicata, buna disipare a caldurii si eficienta, un raspuns bun la ajustare, costul mediu. Opțiunea de compromis pentru cei care știu să contabilizeze bani |
Fiți atenți! Pentru instalarea în locuințe cu alimentare centralizată a agentului de răcire, se recomandă așezarea fontei sau bimetalului, iar aluminiu se va potrivi perfect în sistemul autonom.
Lucrări de asamblare
legare

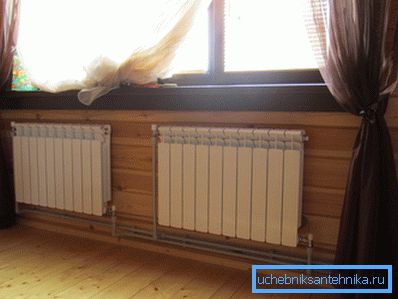

Legarea este procedura de conectare a țevilor de alimentare și de selecție a agentului de răcire. Din această comandă depinde ușor de eficiența sistemului de încălzire.
Există patru tipuri:
- laterale;
- diagonală;
- inferior;
- punct.
De cele mai multe ori se practică conexiuni laterale sau diagonale. Diagonala este considerată cea mai corectă, dar cu un număr redus de secțiuni, partea nu rămâne în urmă.
Conectarea inferioară este mai puțin rațională din punct de vedere tehnic, totuși este destul de justificată atunci când se montează tevile de încălzire în interiorul sau în interiorul plintei.
De asemenea, trebuie reținut faptul că, cu ajutorul unui sistem de alimentare cu o singură țeavă, trebuie utilizat un bypass, iar în cazul reglării termostatice este absolut necesar.
Fiți atenți! Debitul lichidului de răcire trebuie făcut întotdeauna din partea de sus, iar selecția - din partea inferioară, dacă nu este prevăzută o altă schemă.
instalare
În primul rând, vom închide apa din sistem, deșurubați prizele și scoateți lichidul de răcire de la dispozitiv. Să colectăm secțiuni ale bateriei noi. Apoi instrucțiunea implică dezmembrarea vechiului convector.
Conductele de alimentare cu lichide pot fi tăiate cu un șmirghel astfel încât să fie convenabil să se instaleze un dispozitiv nou. De asemenea, dispozitivele de fixare vechi ar trebui eliminate.
Așezăm noul dispozitiv cu ajutorul brațelor, care intră în kitul de montare. Parantezele sunt de obicei fixate în perete cu dibluri. Urmăm poziția orizontală cu un nivel.
Răsuciți supapa de reglare termostatică în conducta de alimentare și vârful de retur în orificiul bateriei. În gaura opusă a încălzitorului răsturnăm macara lui Mayevsky.
Înșurubați soclul în gaura inferioară a bateriei, pe care o conectăm la supapa cu bilă a țevii de retur. Ajustarea în acest segment al sistemului nu este utilă.

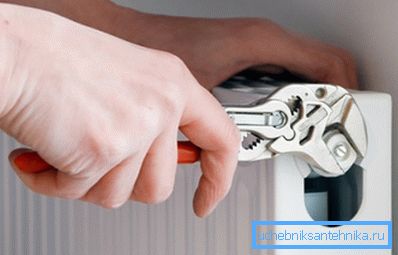

Gaura rămasă este închisă strâns cu un dop special, care este livrat în kit în produs. La sfârșitul lucrării verificăm din nou poziția orizontală.
Fiți atenți! Racordurile filetate sunt sigilate cu cablu, fibră de iută sau bandă FUM cu un material special de etanșare la temperatură ridicată.
concluzie
Instalarea radiatoarelor este o sarcină crucială, iar confortul casei dumneavoastră va depinde de corectitudinea soluției. Urmăriți videoclipul din acest articol și aflați nuanțe noi pe această temă.
