Instalarea radiatoarelor. tipuri de cabluri. marcarea și

Instalarea independentă a radiatoarelor de încălzire este un proces foarte laborios, dar nu foarte complicat. Principalul lucru aici este să respectați anumite reguli și să faceți totul cu atenție.

Tipuri de cabluri

Pentru ca radiatorul să fie instalat corespunzător, este necesar să se știe ce tip de țeavă de încălzire a fost utilizat. Tabelul de jos descrie aceste tipuri.

Ce trebuie să fie luat în considerare

1. La auto-asamblarea bateriilor, alegeți un tip de supape radiatoare. Instalarea supapelor pe radiatoare cu tip "american" este destul de complicată și necesită abilități bune.
2. Pentru a conecta bateriile la rețea, veți avea nevoie de conducte care au un fir care să corespundă dimensiunilor țevilor și țevilor.
3. Manșoanele sunt înfășurate în jurul mânecilor. Ele sunt apoi răsucite și inserate în radiatoare.
4. Înainte de achiziționarea aparatelor, asigurați-vă că setul de fixare pentru instalarea radiatoarelor corespunde cu materialul utilizat pentru realizarea pereților.

Fiți atenți! Pentru ca aerul să poată fi aruncat de pe baterii, ar trebui să pună robinetele lui Mayevsky pe ele. Unele modele de dispozitive sunt echipate cu ele deja în fabrică.

Reguli importante

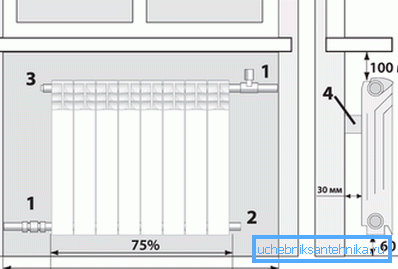

1. Secțiunile de țevi potrivite pentru radiatoare trebuie poziționate cu o panta ușoară în direcția fluxului de agent de răcire. Dacă acestea sunt plasate exact pe orizontală, aerul se va acumula în dispozitive, ceea ce va reduce transferul de căldură. 1 metru de țevi trebuie să fie înclinat în direcția fluxului de apă, cel puțin cu 5 mm.
2. Instalarea unui radiator de încălzire cu propriile mâini trebuie făcută astfel încât axa sa medie să coincidă cu axa centrală a deschiderii ferestrei. Deviație admisă de până la 20 mm.
3. De la nivelul podelei până la partea inferioară a radiatorului trebuie să fie de cel puțin 60 mm.
4. Din partea de jos a pervazului ferestrei în partea superioară a dispozitivului, distanța trebuie să fie de 50-100 mm.
5. Regulile pentru instalarea radiatoarelor spun că distanța dintre perete și baterie ar trebui să fie de 30-50 mm.
6. La instalarea dispozitivelor de încălzire, o condiție prealabilă este respectarea strictă a verticalelor și a orizontalelor.
7. Urmând considerentele de tehnologie și estetică, bateriile situate în aceeași încăpere ar trebui plasate la același nivel.

Procesul de instalare

Instalarea radiatoarelor de încălzire implică un calcul preliminar al numărului de secțiuni în fiecare dintre spațiile locuinței. Informații despre astfel de calcule pot fi găsite pe site-ul nostru.

Marcaje și paranteze de instalare

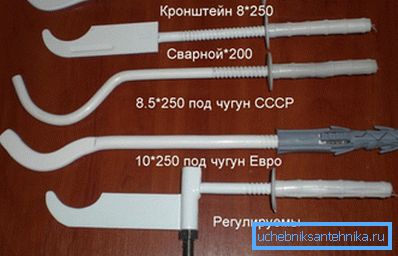

Specificațiile pentru instalarea radiatoarelor de încălzire prevăd că pentru fiecare 5-7 secțiuni ale bateriei trebuie să existe un suport pe partea de sus și un dispozitiv de fixare pe partea inferioară.

1. Ținând cont de această regulă, trebuie să marcați punctele de montare ale suporturilor.
2. Apoi trebuie să găuriți găuri.
3. Diblurile sunt introduse în ele, în care consolele sunt înșurubate la rândul lor.
4. Cu marcarea corespunzătoare, dispozitivul se va sprijini bine pe suporturile montate și se va sprijini cu fermitate pe ele.

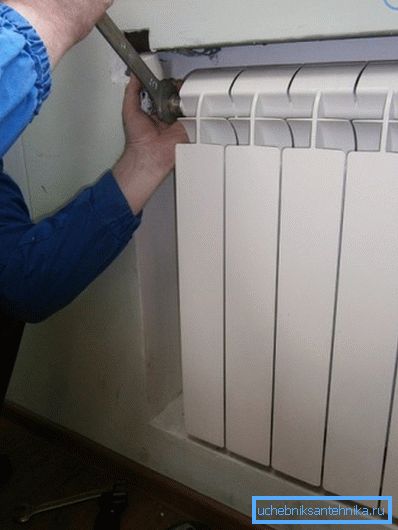

Instalarea ulterioară a radiatoarelor de încălzire cu propriile mâini constă în conectarea dispozitivelor la țevi.

Instrumente și consumabile

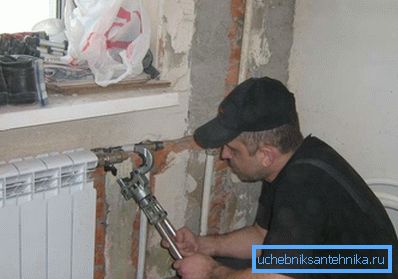

Veți avea nevoie de un tip de cuplu cu dimensiuni. Aceasta face posibilă respectarea strictă a momentului de cuplu. Se știe că conductele transportorului de căldură circulă sub presiune.

Fiți atenți! Dacă îmbinările sunt strânse, acest lucru va duce la scurgere. Strângerea excesivă poate rupe firele de pe elementele de conectare. Pentru a preveni acest lucru, modelele moderne de radiatoare sunt completate cu un pașaport. Instrucțiunea din aceasta indică, printre altele, amploarea momentelor de cuplu.

De asemenea, va avea nevoie de o bandă de etanșare și de etanșare pentru instalații sanitare, al cărei preț este mic.

Instalarea de instrumente

1. Dacă bateriile sunt puse în curs de reparații, înainte de a le instala, trebuie să opriți circuitul de încălzire și să lăsați lichidul de răcire de la acesta.

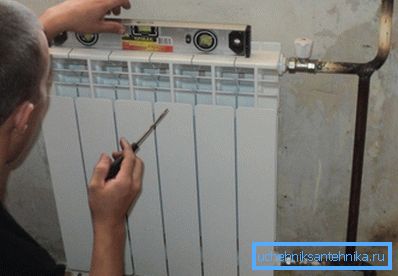

2. În primul rând, dispozitivul este atârnat pe paranteze.. Mai mult, cu ajutorul unui nivel, se verifică corectitudinea poziției sale orizontale și verticale.
3. Apoi, de pe dispozitivul răsucite.
4. Dacă sistemul de încălzire este o singură țeavă, trebuie conectată o valvă echipată cu un bypass între baterie și conducte.. În cazul unui circuit cu două țevi, se utilizează doar ștergerea cu o supapă cu șurub pentru conectare.

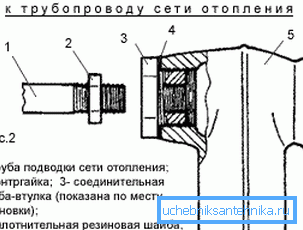

5. Instalarea radiatoarelor biometrice pentru încălzire este continuată prin interfațarea acestora cu ajutorul unor sifoane cu țevi filetate. Pentru etanșeitatea îmbinărilor se folosește sigiliul.

Fiți atenți! Ar trebui remarcat un lucru. Instalarea radiatoarelor din oțel, precum și a analogilor bimetalici și aluminiu este diferită prin faptul că, până la sfârșitul instalării acestora, nu ar trebui să scoateți ambalajul de protecție.

Caracteristicile instalării bateriei din fontă

Astfel de radiatoare nu pot fi numite grațios. Cu toate acestea, fonta retine caldura foarte bine, radiaza-o treptat in camera.

Înainte de instalare, radiatorul ar trebui să fie deșurubat și să-l reglați, apoi să-l asamblați din nou.

1. Cel mai bine este dezasamblarea dispozitivului pe o bancă de lucru metalică. Este necesar să acționați cu două chei de radiator care sunt introduse în găurile pentru vârfurile inferioare și inferioare.
2. Pentru a crea o pârghie (pentru a crește forța aplicată) și pentru o fixare fiabilă, în urechea sculei este introdusă o bară metalică sau o agățare, care fixează piulița inferioară.

1. Pentru a opri dezechilibrul, ambele conexiuni trebuie să se deconecteze la un moment dat.
2. Înainte de lucru, aflați direcția firului, acesta poate fi la stânga și la dreapta. Pentru a înțelege acest lucru, trebuie să puneți dispozitivul în fața dvs. cu fața în sus. Apoi, firul din stânga va fi în partea stângă și în dreapta în dreapta.
3. Deșurubați piulițele, scoateți secțiunea. Faceți același lucru cu toate elementele radiatorului.
4. Apoi, în ordine inversă, asamblați-le într-o singură baterie, cu un număr pre-calculat de secțiuni pentru încălzirea unei încăperi particulare.
5. După instalare, dispozitivul este presurizat, dacă se produce o scurgere, niplul este ajustat în zona cu probleme.

Fiți atenți! Parantezele de pe pereții din lemn nu pot conține o masă de baterii din fontă. Pe această bază, dispozitivele ar trebui să fie echipate cu suporturi pentru podea.

concluzie

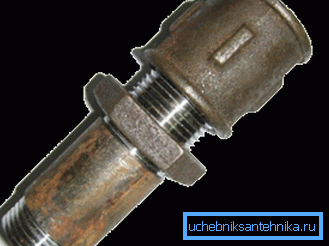

Instalarea radiatoarelor de încălzire prin sudare cu gaz - operațiunea este destul de complicată și costisitoare. Pentru instalarea de dispozitive este cel mai bine să utilizați sgony. Videoclipul din acest articol va ilustra procesul.
