Instalarea sistemelor de încălzire: etape de lucru și ghid

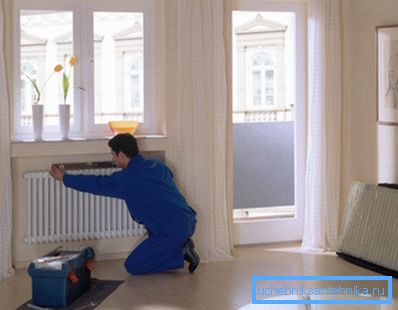

Instalarea sistemelor de încălzire nu este o sarcină ușoară, ceea ce va necesita cunoștințe și aptitudini. Vom lua în considerare principalele etape de lucru care sunt asumate de tehnologia de instalare a sistemului de încălzire, astfel încât să puteți face față acestei sarcini.

Etapa pregătitoare

Proiectarea și achiziționarea de materiale

Ca orice lucrare tehnică, construcția sistemului de încălzire necesită un design obligatoriu. Pentru a calcula și selecta corect toate elementele schemei, veți avea nevoie de o anumită calificare și de cunoștințele tehnice, deci este mai bine să încredințați această lucrare unui profesionist.

Într-un fel sau altul, ca rezultat trebuie să aveți un proiect care să conțină:

• Calcule de echipamente energetice și de încălzire;

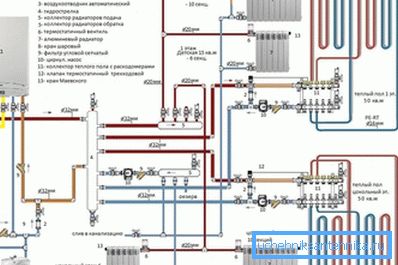

• Scheme și desene, inclusiv diagrame axonometrice și schematice ale încălzirii, amenajării comunicațiilor și autostrăzilor, mărimi, diametre etc .;
• Specificații pentru toate componentele și piese, cuplaje, fitinguri, țevi, radiatoare, robinete și supape;
• Justificarea alegerii tipului de radiatoare, boiler, pompă și alte echipamente;
• Notă explicativă privind toate tipurile de muncă;
• Estimați cu numărul și tipul pieselor și materialelor necesare.

Fiți atenți! În consecință, trebuie să ne clarificăm exact unde vor fi amplasate radiatoarele, unde vor exista găuri pentru ca țevile să treacă prin pereți, unde cazanul și rezervorul de expansiune, pompa de circulație și alte elemente ale sistemului vor fi instalate.

Pe baza caietului de sarcini, se face o estimare a achiziției de materiale și echipamente. Apoi, trebuie să alegeți cel mai responsabil vânzător și să livrați tot ce aveți nevoie pentru obiect. Atunci când cumpărați, ar trebui să studiați cu atenție etichetarea și certificatele de conformitate ale tuturor produselor pentru a nu cumpăra un fals sau o căsătorie.

De asemenea, va trebui să pregătiți în prealabil instrumentele necesare: setul pentru lipirea și tăierea țevilor din polipropilenă, chei și chei pentru țevi, perforator, nivel, tractare și pastă pentru conexiuni filetate, pompă pentru înfășurarea sistemului, creion și alte accesorii.

  Fiți atenți! Dacă este necesară înlocuirea, atunci în etapa pregătitoare, sistemul de încălzire, care a fost instalat mai devreme, este dezmembrat.

Măsurători de montare și montare

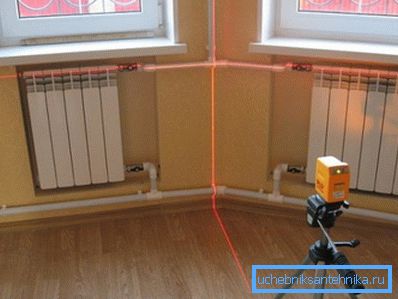

Pe baza schemei pe care o avem, este necesar să se facă o marcare. În primul rând, este necesar să găsim locurile în care țevile trec prin perete și să le marcheze cu un creion. Mai departe de aceste mărci trasăm linii verticale și orizontale, de-a lungul cărora autostrăzile se vor desfășura în conformitate cu desenul:

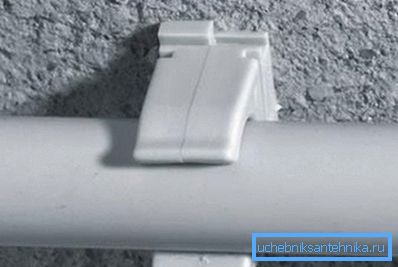

Apoi, luăm cleme de fixare și fixăm pe margini marcate cu o înălțime de aproximativ 50 cm. Fixarea se poate face cu dibluri, dacă pereții sunt din cărămidă sau beton, precum și cu șuruburi autoportante, dacă pereții sunt din lemn.

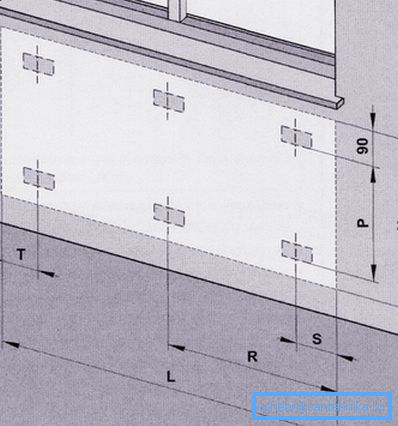

După această marcă, locul de fixare a radiatoarelor. Acestea ar trebui instalate sub ferestre, la o distanță de 10 cm de pervazul ferestrei și de 10 până la 15 cm de podea. Este de dorit ca dispozitivul să fie în mijlocul ferestrei.

În sfârșit, prin marcare se determină locul de fixare a consolelor pentru instalarea convectorilor și se realizează instalarea acestora cu ajutorul diblurilor. Pentru pereții de cadru și pereții din plăci de ipsos, trebuie să folosiți un material special de montare.

  Fiți atenți! Instalarea sistemului de încălzire necesită amplasarea exactă a tuturor elementelor de fixare și potrivirea exactă a desenului. De asemenea, este important să se respecte nivelul orizontal și vertical.

Găuri de trecere

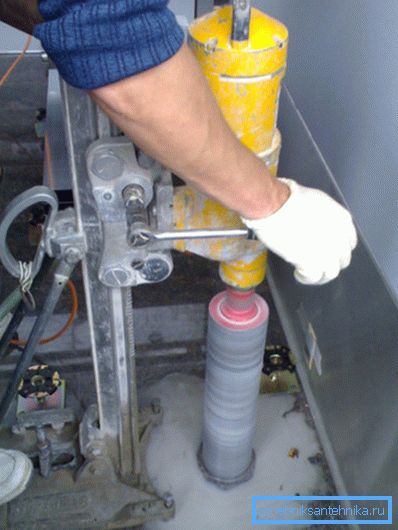

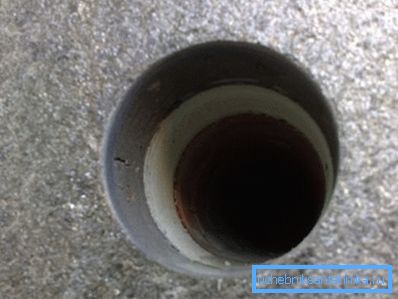

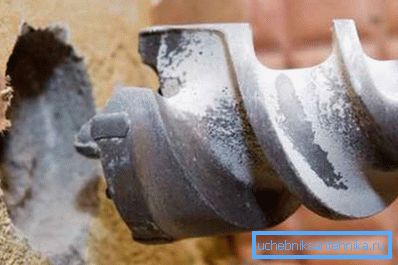

Pentru trecerea găurilor în pereții de beton folosind foraje puternice cu burghie speciale pentru beton. Cele mai preferate coroane diamante și exerciții cu sfaturi pobeditovymi. Gaurile trebuie să fie cât mai uniforme și perpendiculare pe planul peretelui.

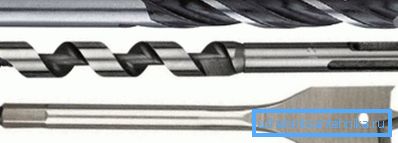

În cazul în care pereții sunt din lemn, atunci puteți utiliza un burghiu obișnuit cu burghie de lemn. Aceste exerciții sunt cele mai eficiente:

Cea mai dificilă reducere a suprapunerii. Pentru a face acest lucru, puteți folosi un pumn puternic în modul de percuție sau o coroană cu o margine diamant, iar coroana este mult mai bună:

Fiți atenți! Prețul unui instrument bun este foarte ridicat, prin urmare, este mai bine să îl închiriați. Acest lucru se poate face în orice supermarket mare.

Instalarea radiatoarelor

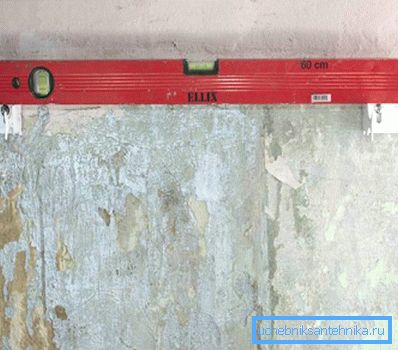

Am făcut deja marcarea și instalarea parantezelor pentru atașarea bateriilor. Acum mergem la asamblare și instalare.

Primul lucru pe care trebuie să-l înșurubați este să înșurubați și să pregătiți supapele radiatorului. Este mai bine să utilizați robinete din polipropilenă, care adesea vin însoțite de radiator.

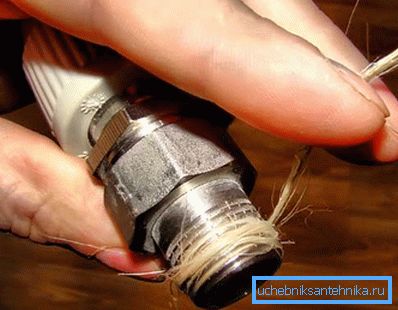

Conexiunea filetată trebuie lubrifiată cu pastă Unipak și înfășurată cu tractare. Unii instalatori utilizează bandă FUM, dar remorca cu pastă este mai sigură. Aplicați un strat abundent pe fir și, în cursul acestuia, înfășurăm fibrele de cablu de in.

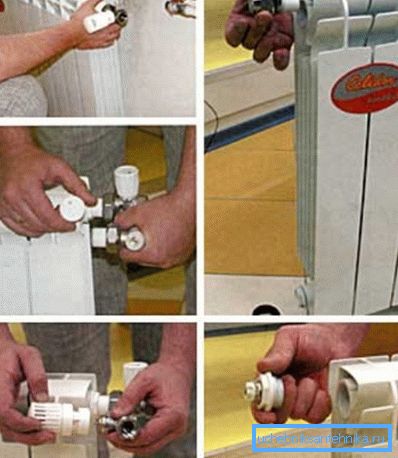

Apoi, punem piulița macaralei radiatorului și o înfășurăm mai întâi cu mâinile, apoi cu opritorul cu cheia. Am pus un alt robinet, apoi supapa lui Mayevsky și închidem ultima gaură cu un dop.

Fiți atenți! Este necesar să se coordoneze poziția macaralelor cu diagrama de conectare a dispozitivului: aceasta poate fi inferioară, laterală sau diagonală.

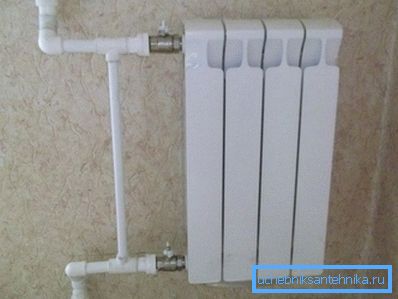

Dacă avem sistemul cu o singură țeavă din Leningrad, realizăm intersecția legată. Pentru a face acest lucru, lipiți segmentele de țeavă și le conectați cu o conductă mai subțire:

Mai întâi montați adaptoarele la polipropilenă (dacă este necesar), apoi puneți teu de tranziție de la D20 la D16 pe o parte, apoi pe mamelon, apoi pe partea opusă. Hamul este gata.

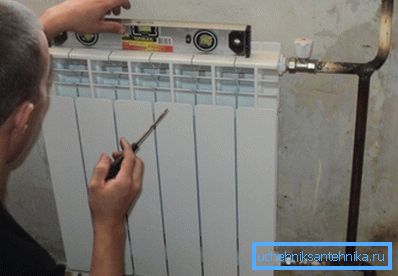

În sfârșit, instalați dispozitivul pe paranteze și reparați-l. Verificăm flatuitatea nivelului clădirii de instalare.

Țeavă de lipit

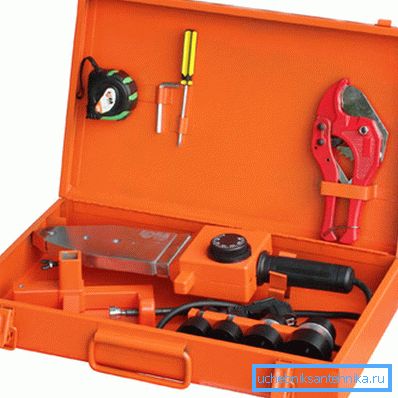

Instrucțiunile privind instalarea corectă a sistemului de încălzire din polipropilenă sunt destul de simple. Dar vom avea nevoie de un set de instrumente pentru sudarea țevilor de plastic, care pot fi, de asemenea, închiriate în orașul Miass.

Deci, să începem:

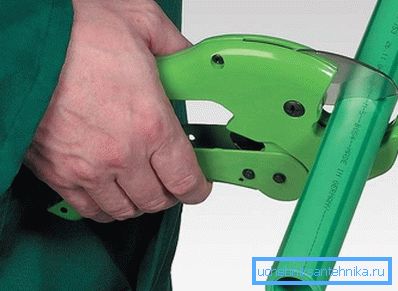

1. Realizăm tăierea țevilor conform desenului cu un dispozitiv de tăiere a țevilor;

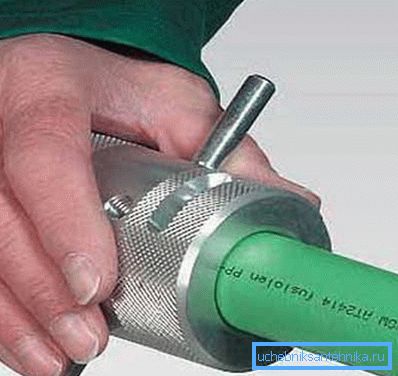

1. La capetele țevii este necesar să se coboare cu panta de 15 grade la o adâncime de 2-3 mm. Este mai bine să faceți acest lucru cu un colector de fețe;

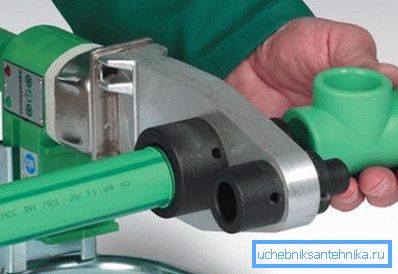

1. Montați fierul de lipit pe suport și setați temperatura la 260 de grade. Apoi am pus fitingul pe dorn, și introduceți capătul țevii în manșon. Apăsăm pe ambele părți până când părțile se sprijină pe laturi;

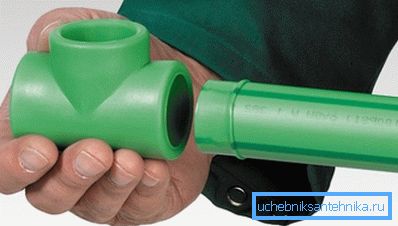

1. Încălzirea durează aproximativ cinci secunde, instrucțiunile pentru fierul de lipit trebuie să fie o schemă de încălzire în funcție de diametru. După încălzire, scoatem componentele și le conectăm până când țevile intră complet în manșon;

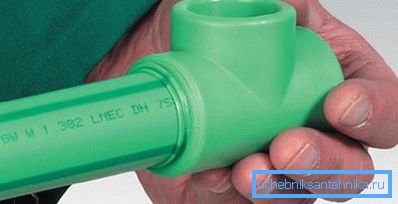

1. Păstrați încă piesele, nu rotiți. Este suficient să le rezistați timp de 30 de secunde pentru a finaliza setarea;

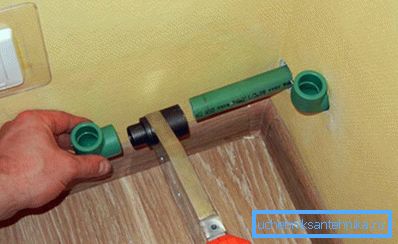

1. Colectăm zone separate pe masă, apoi le legăm în greutate în locurile de intrare la perete și la radiatoare.

Fiți atenți! Este mai bine să practică în primul rând resturile pentru a obține o anumită dexteritate și încredere în acțiuni, deoarece articulațiile nu pot fi separate.

La capătul conductei sunt conectate la cazan, pe conducta de retur este instalată o pompă de circulație. Apoi, sistemul este presurizat cu o pompă specială. Mai multe informații despre acest lucru pot fi găsite în articolele de pe site-ul nostru.

concluzie

Dacă contractul de instalare a sistemului de încălzire pare prea scump pentru dvs., puteți face față cu ușurință acestei sarcini. Acest lucru vă va ajuta în ghidul și videoclipul nostru.
