Instalarea unei pompe de circulație în sistemul de

În acest articol vom vorbi despre cum să instalați o pompă de circulație în sistemul de încălzire, fără ajutorul profesioniștilor calificați. Tema articolului este relevantă, deoarece suflantele specializate sunt utilizate în majoritatea sistemelor de încălzire.

În ciuda faptului că unele cazane de încălzire sunt fabricate cu o pompă integrată, majoritatea cazanelor sunt încă operate cu echipamente sub presiune de la distanță.

Înainte de a lua în considerare caracteristicile instalării, definim pentru început, care sunt motivele pentru instalarea și utilizarea pompelor de circulație.

Necesitatea unei pompe de circulație

Cea mai obișnuită problemă în funcționarea sistemelor de încălzire într-o casă privată este distribuția inegală a căldurii. La funcționarea circuitelor cu circulație naturală, nu este neobișnuit ca radiatoarele să se încălzească în încăperile aflate la distanță de cazan, în timp ce bateriile din apropiere se află deja în fierbere (aflați aici cum este instalat corect sistemul de încălzire cu două conducte).

În astfel de cazuri, este necesar să se ia măsuri pentru ca lichidul de răcire să se deplaseze mai intens prin sistem.

Pentru o distribuție mai uniformă a căldurii prin conductă și acumulatori, se utilizează următoarele metode:

• Instalarea țevilor cu diametru mai mare în comparație cu ceea ce a fost inițial instalat.

Înlocuirea completă a țevilor este o metodă eficientă care poate crește semnificativ performanța sistemului. Dar, dacă decideți să utilizați această metodă, trebuie să vă amintiți că veți avea nevoie de un calcul profesional al raportului dintre diametrul secțiunii transversale și lungimea țevii. Mai mult decât atât, prețul țevilor pentru înlocuirea întregului sistem va fi considerabil și va dura și timp pentru instalare.

• Instalarea în sistemul de încălzire a pompei pentru circulația forțată a agentului de răcire.

Instalarea pompei de circulație în sistemul de încălzire vă permite să faceți acest lucru fără a înlocui conducta și, prin urmare, reduce timpul și costurile materialelor.

Rezultatul instalării acestui echipament va fi uniformitatea indicatorilor de temperatură în casă. Mai mult decât atât, datorită circulației intensive a agentului de răcire, este posibil să se excludă probabilitatea ca dopurile de aer să aibă un efect pozitiv asupra duratei de viață a echipamentului de încălzire.

Principiul de funcționare și caracteristicile de proiectare

Înainte de instalarea unei pompe de circulație pentru încălzire, luați în considerare principiul funcționării acestui dispozitiv. După cum sa menționat deja, echipamentul este proiectat pentru a asigura circulația forțată a agentului de răcire într-un sistem închis.

Proiectul pompei constă dintr-un motor electric, un rotor și un arbore cu rotor. Toate elementele structurale sunt închise într-o cutie metalică etanșă.

Principiul mecanismului este simplu. Dispozitivul este montat în ruptura conductei. Datorită rotirii arborelui cu rotorul, lichidul de răcire este accelerat în direcția dorită.

De regulă, presiunea rezultată din rotația rotorului este suficientă pentru a deplasa eficient mediul lichid din cazan în cel mai îndepărtat punct al sistemului și înapoi.

Soiuri principale

Următoarele tipuri de pompe de circulație sunt disponibile pe piață:

1. Modificări de tip "uscat", în care rotorul nu intră în contact direct cu lichidul de răcire.

Partea de lucru a unui astfel de dispozitiv este izolată de motorul electric prin inele de etanșare din oțel inoxidabil. Când mecanismul funcționează, inelele se rotesc unul față de celălalt. Datorită diferenței de presiune pe una și pe cealaltă parte a inelelor, se asigură un grad adecvat de etanșeitate.

Printre avantajele acestei soluții se numără eficiența ridicată, ajungând la 80%. Cu toate acestea, există un dezavantaj semnificativ, acest tip de echipament este caracterizat de zgomot excesiv. Prin urmare, instalarea trebuie efectuată într-o cameră separată fonic.

Pompele "uscate", la rândul lor, sunt de trei tipuri:

• modificări verticale cu localizarea duzei pe o axă și poziția verticală a motorului;
• modificări orizontale cu un motor orizontal, o conductă de evacuare pe corp și o conductă de aspirație pe partea din față a arborelui;
• bloc modificări, în care lichidul de răcire curge în direcția axei longitudinale și este afișat pe sarcină radial.

1. Pompele de tip "umed" diferă de omologii "uscați" prin faptul că rotorul și rotorul sunt în stare încărcată.

În acest caz, agentul de răcire acționează ca agent de răcire și lubrifiant. Rotorul este separat de motor printr-o "sticlă" specială din oțel inoxidabil.

Dintre avantajele acestui dispozitiv, observăm un nivel scăzut al zgomotului. Dar există un dezavantaj semnificativ - eficiența pompelor umede nu depășește 50%, ceea ce este cu un ordin de mărime mai mic decât indicatorii demonstrat de analogii uscați.

După ce ne-am decis cu privire la alegerea echipamentului de pompare, luați în considerare modul de instalare.

Caracteristici de instalare

La etapa inițială, trebuie efectuată calculul pompei de circulație pentru încălzire. Aceasta se face conform următoarei formule:

Q = N / t2-t1,

unde Q este capacitatea pompei, t este temperatura la ieșirea cazanului și N este puterea echipamentului de încălzire.

Toți acești parametri se găsesc în instrucțiunile atașate dispozitivului selectat.

Instrucțiunile de instalare sunt simple și, prin urmare, veți putea face față acestei sarcini pe cont propriu fără implicarea specialiștilor.

• Înainte de instalare, citiți manualul dispozitivului și schema de conexiuni.

Important: Instalarea trebuie efectuată cu așteptarea accesului facil al acestui loc.

• Se scurge toată apa din sistem.
• Tăiați țeavă așa cum este indicat în diagramă.
• Montați pompa conform instrucțiunilor.
• Dispozitivul este conectat la o rețea electrică standard de 220 V.
• După finalizarea instalării, sistemul este umplut cu apă și excesul de aer este extras din acesta. După aceasta, puteți începe să porniți pompa.

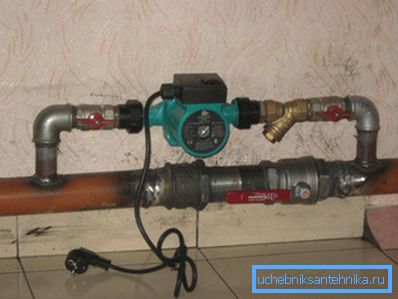

Important: În timpul instalării, se recomandă ocolirea (bypass). Datorită acestui by-pass, sistemul va funcționa în mod natural cu întreruperea alimentării.

concluzie

Deci, ne-am uitat la cum și prin ce echipament puteți face sistemul de încălzire mai funcțional și mai productiv. Rămâne să cumpărați o pompă adecvată și să continuați instalarea acesteia (a se vedea și articolul Testarea sistemului de încălzire: scopul, caracteristicile, procedura de lucru).

Mai multe informații utile despre acest subiect pot fi găsite vizionând videoclipul din acest articol.
