Monotube sistem de încălzire leningradka: simplitate și

În acest articol trebuie să ne familiarizăm cu unul dintre cele mai simple și comune scheme de încălzire - Leningrad sau sistemul de barăci. Vom afla care sunt avantajele și dezavantajele pe care le are în contextul alternativelor, cum să conectăm corect dispozitivele de încălzire la acesta și ce diametre trebuie să fie orientate. Deci du-te.

Ce este

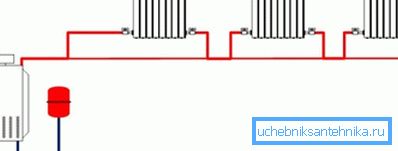

Leningradka este, pur și simplu, o țeavă de îmbuteliere care înconjoară o casă sau o cameră încălzită în jurul perimetrului. Dispozitivele de încălzire sunt încorporate direct în acesta cu garnituri scurte. Diferența necesară pentru circulație este, de obicei, creată de o pompă de circulație sau de un dispozitiv de legătură prin intermediul unității de ascensor.

Pentru a regla rata de circulație a agentului de răcire (și, în consecință, temperatura radiatoarelor cel mai îndepărtate de la începutul inelului) poate fi utilizată:

• Reglarea netedă sau treaptă a pompei de circulație.
• Robinete de trecere.
• Șaibă de menținere.

În plus, Leningrad poate fi utilizat în sisteme cu circulație naturală a agentului de răcire (gravitațional). În acest caz, debitul de circulație este controlat prin încălzirea schimbătorului de căldură în cuptor sau cazan.

Domenii de aplicare

Limitele decurg din schema de colibă.

1. Poate fi folosit în încăperi a căror configurație vă permite să faceți inelul de neșters. Un număr mare de partiții, ferestre panoramice și ușile nu pun doar o cruce pe Leningrad, dar vor face instalarea atât de laborioasă încât să vă gândiți în mod necesar la alternative.

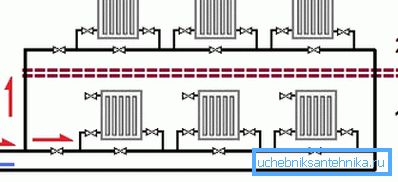

2. Această schemă nu este potrivită pentru clădiri înalte.. Cel puțin în forma sa pură: un inel cu un singur tub este adesea folosit în apartamente individuale în clădiri noi; Cu toate acestea, sistemul de încălzire al fiecărui apartament este încorporat într-o pereche de șanțuri divorțate în mod tradițional.

Pro și contra

Ce este util să știți despre Leningrad?

demnitate

• Ea nu reușește. Absolut sigur. Situația în care sistemul se oprește din cauza aerisire este complet exclusă.
• Permite reglarea independentă a încălzitoarelor și demontarea acestora. În același timp, oprirea, oprirea sau absența unui radiator nu afectează funcționarea celorlalte.
• După cum am menționat deja, poate funcționa cu circulația forțată și naturală.
• Pornirea circuitului este extrem de simplă indiferent de prezența aerului în el. Deoarece presiunea în instalația de instalare sau încălzire este substanțial mai mare decât atmosfericul, atunci când radiatoarele sunt situate deasupra aerului de îmbuteliere, acestea vor fi forțate la partea superioară.
• Circulația lichidului de răcire va începe chiar și atunci când sistemul este în aer și, datorită conductivității termice a încălzitoarelor, acestea vor fi complet încălzite înainte de aerisirea aerului.

Nuance: circuitul va funcționa în modul descris numai cu schema de conectare a radiatorului de jos în jos.

deficiențe

Acestea includ, probabil, doar variația inevitabilă a temperaturii dintre primul și ultimul dispozitiv de încălzire din circuit. Pentru a fi exact, răspândirea se va observa la intrarea radiatorului: echilibrarea sistemului de încălzire cu o singură conductă, dacă este necesar, poate egaliza transferul de căldură.

Caracteristici de instalare

Există reguli care trebuie respectate atunci când instalați Leningrad cu propriile dvs. mâini?

• Radiatoarele nu rupe umplutura și se prăbușesc paralel cu aceasta. Cu o introducere consecventă a dispozitivelor de încălzire, fluxul de lichid de răcire prin ele va crește ușor, dar vom pierde toate paturile schemei cabinei - pornire simplă, toleranță la defecte și posibilitatea unui control independent al temperaturii asupra fiecărei baterii.

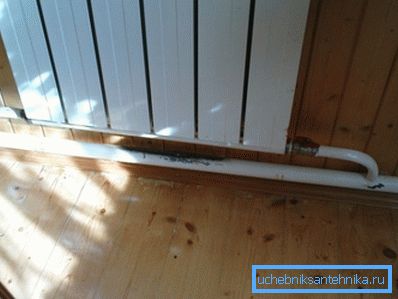

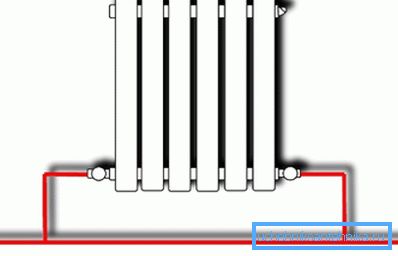

• Așa cum am menționat deja, este mai bine să folosiți inserția de la partea inferioară la partea inferioară: muștiucurile sunt conectate la firele inferioare ale radiatorului de pe ambele părți. Instrucțiunea este legată de faptul că există o astfel de schemă încât prezența aerului în baterie nu va afecta circulația prin colectorul inferior. Din aceleași motive, îmbutelierea trebuie să fie amplasată sub dispozitivele de încălzire și nu deasupra acestora.

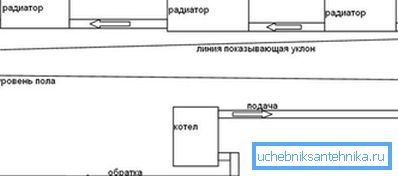

Nuance: aceste recomandări nu se aplică unui sistem cu circulație naturală. Pentru a muta apa prin gravitate, îmbutelierea va trebui să fie pusă cu o pantă; primele radiatoare vor fi sub el. Cu toate acestea, cu un rezervor de expansiune deschis, sângerarea aerului nu este cu siguranță o problemă.

• Ca dispozitive de încălzire, nu trebuie să utilizați convectoare (bobine cu aripioare pentru a crește transferul de căldură). Din nou, ne vor lipsi unul dintre chiflele din Leningrad - capacitatea de a lucra la încălzire, chiar și în starea impresionată.
• La proiectarea unui sistem, merită să respectați următoarele dimensiuni minime:

Nuance: o lungime maximă rezonabilă de umplere a unui sistem cu circulație naturală este de aproximativ 40 de metri. Cu o suprafata mai mare a casei este mai bine sa se imbrace pe pompa de circulatie.

• Fiecare încălzitor este echipat cu următorul set de supape:

• Robinetul cu bilă închis la intrare. Se va opri complet radiatorul pentru reparații sau înlocuiri, fără a se întrerupe întregul circuit.

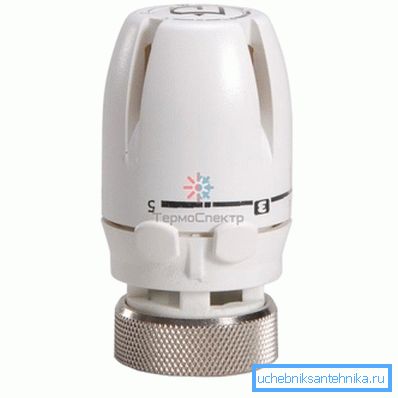

• Conducta de evacuare. Cu aceasta, puteți restrânge complet încălzitorul sau limita circulației prin acesta, reducând astfel temperatura. În locul unui șoc se poate instala un cap termostatic, care va regla propria capacitate de funcționare în modul automat, în funcție de temperatura din încăpere.

Util: din motive de economie, o altă supapă poate fi instalată în locul unei clapete de accelerație sau a unui cap termic. Prețul său este mult mai mic; Cu toate acestea, este destul de incomod să se regleze fluxul de ochiuri cu o supapă.

• Aerisirea aerului pe una din prizele superioare ale radiatorului. Pentru sângerarea în aer se poate folosi o robinet Mayevsky, o supapă sau o robinet convențional.

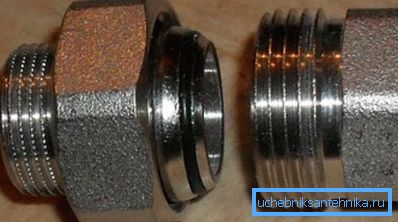

• Când este montat pe garniturile de oțel de pe partea plută cu un filet de stânga, se instalează un dispozitiv detașabil, care permite, dacă este necesar, demontarea radiatorului fără sudură. De regulă, conexiunile din oțel cu radiatoare bimetalice sunt utilizate în locuințele conectate la încălzirea centrală, cu temperaturile și presiunile sale care nu sunt întotdeauna previzibile. Sistemele autonome folosesc țevi din polipropilenă și metal-plastic; pentru a conecta bateriile în acest caz este mai ușor să puneți câteva femei americane.

concluzie

Sperăm că materialul propus pentru cititor îl va ajuta în proiectarea sistemului de încălzire și instalarea acestuia. Ca întotdeauna, puteți găsi informații tematice suplimentare în videoclipul atașat la articol. Mult noroc!
