Monotube sistem de încălzire: vom afla eficiența în zonele

Sistemul de încălzire cu o singură țeavă al unei case particulare este mai economic și mai simplu în raport cu sistemul cu două conducte, cu așa-numitele "surse de alimentare" și "retur". Cunoscând regulile de instalare a unui astfel de sistem de încălzire, îl puteți aranja în cel mai bun mod, asigurând funcționarea extrem de eficientă și economisirea maximă a energiei. Vom spune despre toate nuanțele pe care le veți întâlni când utilizați acest tip de încălzire.

Componente ale sistemului de încălzire la domiciliu

În primul rând, vom analiza sistemele de încălzire cu o conductă și cu două țevi, ceea ce va ajuta la perceperea aranjamentului în ansamblul său:

• Conductă de trunchi, pe care se mișcă transportorul de căldură.
• Instalații de încălzire (radiatoare) conectate în locurile necesare la autostradă.
• Sursa de răcire (apă caldă) sub formă de cazan.
• Rezervor de expansiune.
• Elemente pentru circulația lichidului de răcire în sistem.

NOTĂ! Majoritatea lichidelor de răcire diferă în ceea ce privește volumul rezervoarelor și funcțiile suplimentare, precum și materialele utilizate la montare.

Caracteristici speciale

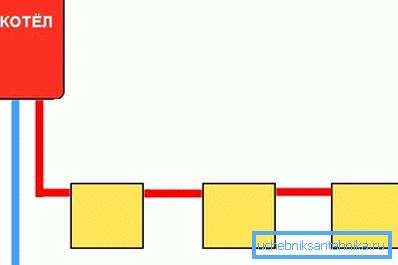

Sistemul de încălzire monotub Leningradka este o buclă închisă a unei singure conducte prin care căldura este furnizată radiatoarelor și, după spălare, se întoarce la cazan.

Prin urmare, metoda de încălzire a unei locuințe are o serie de avantaje care o fac preferabilă într-o clădire privată:

• Profitabilitatea în exploatare (în comparație cu versiunile cu două țevi).
• Prețul scăzut, datorită consumului redus de materiale.
• Instalare ușoară și reparații de urgență. Cei mai mulți proprietari de case de țară pot organiza independent această opțiune de încălzire.
• Este posibil să se așeze conducta principală direct deasupra podelei sau să se ascundă complet sub ea.
• Sistemul cu o singură țeavă este la fel de eficient atât în ​​casele cu un singur nivel cât și pe cele două niveluri.

Fiți atenți! Modul optim de funcționare a acestui echipament de încălzire în toate zonele casei este realizat printr-o secvență de conexiuni a radiatorului.

Circulația sistemului

Circulația lichidului de răcire în sistemul de încălzire poate fi:

• Natural, care apar datorită diferenței de densitate a apei. Apa răcită din partea inversă a circuitului, care are o densitate mai mare, deplasează mai puțin dens (fierbinte) în partea superioară a coloanei și împinge mai departe în conducta principală către radiatoare.

Pentru informații! Cu această metodă de circulație, țevile trebuie așezate cu o pantă de cel puțin 3-5 grade, care nu este întotdeauna posibilă în case mari, cu o lungime mare de țevi. Într-adevăr, cu o astfel de pantă a conductei, diferența de înălțime pe metru lungime va fi de la 50 la 70 mm.

• Obligatoriu. În această metodă, agentul de răcire este circulat cu ajutorul unei pompe conectate la sistemul de încălzire pe circuitul de întoarcere imediat înainte ca apa să intre în cazan. Conducta principală din sistem cu circulație forțată a agentului de răcire poate fi așezată cu o diferență de înălțime de 50 mm pe metru de lungime a traseului.

Atenție! Deoarece un sistem cu o pompă de circulație conectat la rețeaua electrică devine automat volatil, trebuie luate măsuri pentru a evita stagnarea lichidului de răcire în momente de întrerupere. Pentru aceasta este instalat un așa-numit colector de rapel, capabil să împingă apă caldă la o înălțime de aproximativ 1,5 metri.

Rezervor de expansiune

La vârful colectorului de accelerație, conducta este descărcată în rezervorul de expansiune. Scopul său este de a regla presiunea în sistemul de încălzire, pentru a evita o creștere a temperaturii de urgență.

Astăzi, mai des utilizați rezervoarele de expansiune cu design închis, cu excepția contactului agentului de răcire cu aerul.

Structurally, rezervorul de expansiune este un recipient împărțit în două părți printr-o membrană flexibilă:

• Unul este umplut cu aer sub presiune.
• Celălalt este prevăzut cu un agent de răcire intrare-ieșire.

Un rezervor de expansiune închis poate fi instalat în orice loc convenabil al circuitului de încălzire, ceea ce reprezintă un avantaj față de rezervoarele deschise montate exclusiv în cel mai înalt punct al sistemului.

Pentru informații! Contactul liber al agentului de răcire cu aerul într-un rezervor de expansiune deschis promovează saturația oxigenului activ. Acest lucru amenință defecțiunea timpurie a țevilor de oțel și a dispozitivelor de încălzire datorită accelerării proceselor de coroziune. În acest caz, instalarea unui sistem de încălzire monotub cu țevi din polipropilenă este preferabilă - materialul este rezistent la deformare.

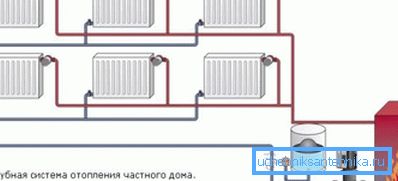

Schema de instalare a componentelor sistemului de încălzire

Sistemul de încălzire cu o singură țeavă este montat în următoarea secvență:

• Sursa de căldură este un cazan capabil să funcționeze datorită:

• Gaz.
• Combustibil solid.
• Electricitate.
• Combinații de două sau mai multe opțiuni de combustibil posibile.

NOTĂ! Ultima opțiune este convenabilă pentru acele cazuri când, la un moment dat, una dintre sursele de combustibil nu este disponibilă sau devine scumpă.

• Accelerarea colectorului cu intrarea în rezervorul de expansiune. (A se vedea și articolul Cutter pentru țevi din oțel: caracteristici.)
• Conducta principală, ocolind la rândul său toate spațiile locuinței. Având în vedere că lichidul de răcire se răcește pe măsură ce se îndepărtează de boiler, în primul rând camerele care necesită o încălzire mai bună ar trebui să fie primele de-a lungul drumului:

• Pat.
• Dormitoarele.
• Bai.

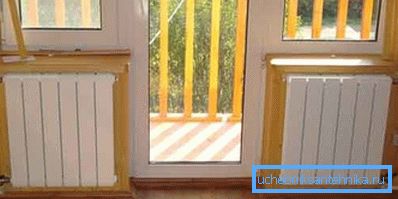

Fiți atenți! Aveți libertatea de a instala radiatoare în casa dvs. în orice loc convenabil. Singurul lucru necesar conform instrucțiunilor de instalare pentru dispozitivele de încălzire este instalarea obligatorie sub ferestre. Și recomandările noastre sunt de asemenea pentru a localiza radiatoarele lângă ușa de intrare (în fotografia următoare).

Racordarea radiatoarelor

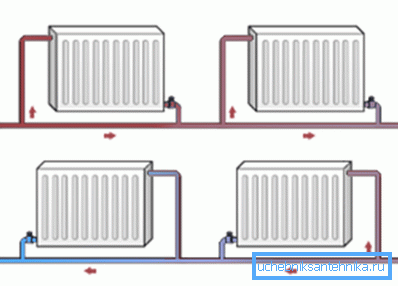

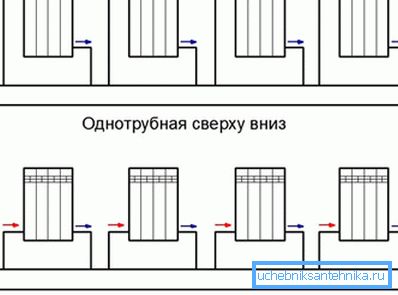

Există două modalități de conectare a sistemelor de încălzire la sistem:

• Primul - simplu nereglementat. Radiatoarele în acest caz sunt conectate la autostradă în două puncte:

• La intrare.
• La ieșire.

Această schemă de conexiuni simplă și ieftină fără conexiuni și elemente suplimentare nu permite efectuarea:

• Reglarea încălzirii.
• Opriți radiatorul pentru reparare sau înlocuire când sistemul este plin.

• A doua opțiune este Leningradka. În conformitate cu această schemă, fiecare radiator la punctul de intrare și ieșire pe autostradă este echipat cu un dispozitiv de blocare, cu care puteți:

• Reglați puterea de încălzire într-o zonă separată.
• Decupați complet fluxul de lichid de răcire pentru a efectua reparații.

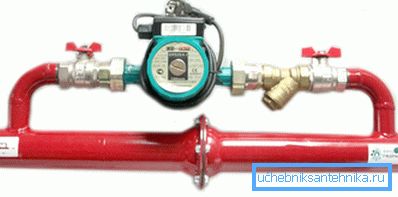

În plus, prin ocolirea radiatoarelor, este montat un bypass cu un dispozitiv de blocare, în cazul în care este blocat, fluxul de agent de răcire este redirecționat direct printr-un radiator specific.

Nu uitați că alegeți numai una dintre metodele de mai sus, pe baza caracteristicilor fiecăruia. Există o altă opțiune - să angajeze un echipaj de lucru care va determina cel mai bun sistem de încălzire de tipul clădirii dvs., după care puteți începe să vă faceți propriile mâini. (A se vedea și articolul Canalizare în cabană: caracteristici.)

concluzie

Acum știți mai multe despre particularitatea unui sistem de încălzire cu o singură conductă, care sunt opțiunile pentru implementarea acestuia într-o casă de țară. După cum înțelegeți, soluția la această problemă trebuie abordată în mod judicios, după ce cântăriți toate avantajele și dezavantajele, trebuie să înțelegeți ce este mai bine pentru dvs. și pentru clădirea dvs. Asigurați-vă că ați comparat cu sistemul cu două țevi, care este, de asemenea, popular în case particulare.

În videoclipul prezentat în acest articol veți găsi informații suplimentare despre acest subiect.
