Montare pentru radiatoare: selecție, montare și tipuri de

Încălzitoarele cu radiatoare sunt așezate de obicei sub ferestre. Numai uneori proiectul prevede o altă locație. Pentru a fixa încălzitoarele folosite montarea pe perete sau pe podea pentru radiatoarele radiatoarelor. În prezent există multe tipuri de ele.

Selectarea și montarea elementelor de fixare

Atunci când alegeți elemente de fixare, ar trebui să fiți ghidați de astfel de momente:

• materialul din care sunt fabricate radiatoarele;
• dimensiunile bateriilor;
• materiale de perete;
• dimensiunile ferestrei, numărul și localizarea acestora;
• proiect de cameră în cameră.

Fiți atenți! Instrucțiunea observă că, cu cât încălzitorul este mai greu, cu atât suportul trebuie să fie mai gros. Materialele radiatorului și dispozitivele de fixare trebuie să se potrivească reciproc.

După evaluarea aspectelor de mai sus, puteți selecta corect tipul de suporturi și puteți determina numărul dorit de suporturi.

Elementele de fixare de calcul

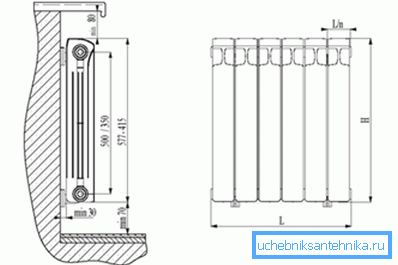

Când sunt instalate sub ferestre, se mențin următoarele distanțe:

• de la podele ar trebui să fie de cel puțin 8-12 cm;
• la pereți de aproximativ 3-5 cm;
• la ferestre de cel puțin 6-10 cm.

Despre câte suporturi necesită un radiator.

Numărul lor depinde de lungimea încălzitorului.

1. Atunci când secțiunile sunt mici - până la 10 bucăți, 2 suporturi sunt plasate în partea de sus, altul este montat mai jos.
2. Dacă bateria este alcătuită din 10-14 celule, în partea de sus sunt instalate 3 suporturi, 2 de mai jos.
3. Sub fiecare secțiune de 4-7 secțiuni dintr-o baterie din fontă și 10 analogi din aluminiu și tubular cu mâinile proprii, se adaugă un suport în partea superioară și inferioară.

Marcarea pentru suporturi de montare

O întrebare foarte importantă este cum să marcați atașamentul pentru radiatoare.

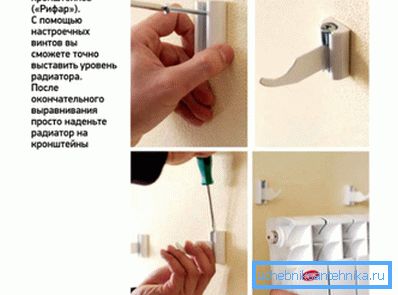

1. Cea mai bună opțiune este atunci când încălzitorul este situat exact în mijlocul ferestrei. Pe această bază, găsiți centrul deschiderii pe perete și trageți o linie verticală.
2. În plus, există 2 opțiuni. Dacă cablajul este mai jos, trageți o linie orizontală marcând marginea de sus a bateriei. La instalarea radiatoarelor cu racordare laterală, este important să amplasați țevile de încălzire. În acest caz, așezați deoparte linia orizontală provenită de la conducta de alimentare (superioară).
3. Măsurați decalajele dintre suporturile de pe baterie. Amânați-le în raport cu liniile desenate.

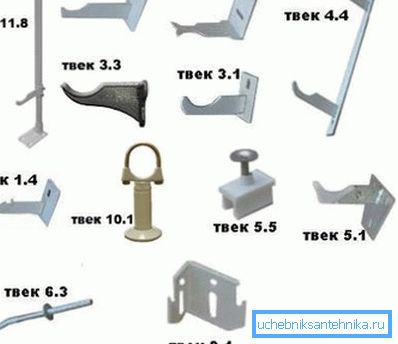

Tipuri de deținători

Ordinea și regulile de instalare a bateriilor nu depind de tipul lor, se modifică numai tipul de suporturi.

Suporturi pentru radiatoare din fontă

Suporturile pentru radiatoare din fontă sunt cele mai groase și cele mai grele, deoarece de-a lungul anilor ar trebui să păstreze o mulțime de greutate. Acești bolțuri curbate sau cârlige plate sunt realizate separat sau atașate la o bandă de oțel de 2-3 bucăți.

Produsele nu sunt vopsite sau se aplică un strat alb (standard). Pentru a comanda, puteți alege o altă culoare.

Cea mai obișnuită montare pentru radiatoare din fontă.

1. Suporturi din fontă.
2. Suporturi de oțel reglabile. Acestea fac posibilă schimbarea decalajului dintre perete și radiator, în timp ce tundeți bateria orizontal și în înălțime.
3. Suporturi din oțel.
4. Suporturi grupate pe o bandă metalică.

Fiți atenți! Înainte de cumpărare, luați în considerare dimensiunea suporturilor. Ele sunt realizate sub secțiunile de fixare cu diferite adâncimi. În orice caz, titularul trebuie să se asigure că spațiul dintre pereți nu este mai mic de 30-50 mm.

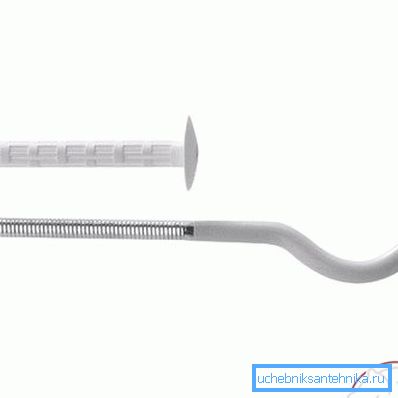

În plus față de consolele pentru baterii, se realizează cârlige din fontă. Sunt completate cu dibluri. Produsul este montat după cum urmează: se găsește o gaură în care este introdus un diblu de plastic. Suportul este înșurubat în el, având un fir pe o parte.

În plus față de fixarea pereților, există și o instalație în aer liber de fontă cu ajutorul picioarelor. Prețul acestora depinde de posibilitatea de ajustare sau de înălțime a acestora.

Arcurile superioare, care fixează secțiunile pe suport, diferă de asemenea. Ele sunt realizate din sârmă de oțel sau au forma unui lanț de legături mobile conjugate. În orice caz, radiatoarele sunt fixate la oprire cu șuruburi și arcuri.

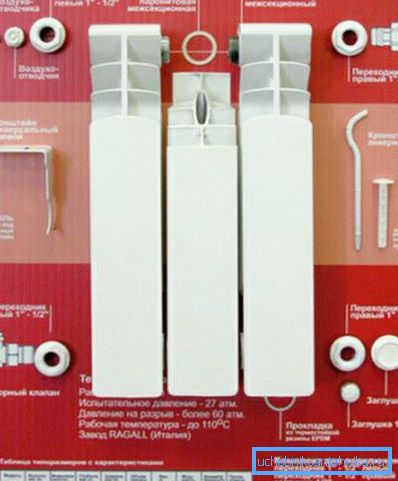

Elemente de fixare pentru baterii bimetalice și aluminiu

Fixare pentru radiatoare din aluminiu și bimetal similară analogilor pentru fontă, dar este realizată din metal subțire.

1. Cele mai solicitate suporturi universale unghiulare pentru ambele tipuri de dispozitive. Ele sunt la partea de sus și de jos sunt echipate cu adâncituri pentru colector. Din acest motiv, ele pot fi montate atât la stânga cât și la dreapta.

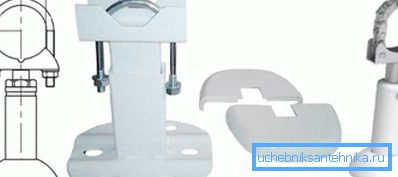

1. Picioarele pentru bimetal și aluminiu nu produc. Dar ele produc rafturi care permit montarea în pardoseală a bateriilor. În primul rând, un astfel de suport este atașat la podea, apoi un radiator este așezat și fixat pe el.

Utilizarea suporturilor de podea este optimă atunci când pereții nu pot avea o greutate suplimentară. De exemplu, este dificil să montați radiatoare pe panouri sandwich, sticlă, plăci de gips.

Suport pentru aparatele din oțel

Există două tipuri de astfel de dispozitive: panou și corespondente tubulare.

Ei au nevoie de diferite tipuri de dispozitive de fixare.

1. Parantezele speciale sunt sudate pe pereții din spate ai bateriilor panoului. Cu ajutorul lor, dispozitivele sunt atârnate pe paranteze. Acest suport pentru radiatoare din oțel are o formă specială, conceput pentru paranteze.

Fiți atenți! Când instalați dispozitive de panou, trebuie să monitorizați cu atenție amplasarea verticală a brațelor, deoarece 4-6 capse ar trebui să lovească exact cârligele. Este necesar ca peretele să fie absolut neted și uniform.

1. Deoarece greutatea radiatorului este mică, acesta va fi suficient pentru a fi fixat pe brațele de sus. Din partea de jos puteți pune suporturi, îi vor da o direcție orizontală. Se agață de brațe cu cârlige și doar se sprijină pe perete.
2. Pentru o mai mare fiabilitate, piesa de montare pentru radiatoarele din oțel orientate spre perete se extinde.

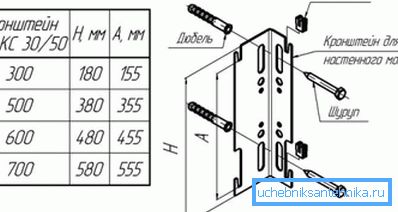

Tabelul de jos prezintă dimensiunile suporturilor descrise.

Există benzi speciale pentru o instalare ușoară. Acestea sunt benzi metalice care au cleme de plastic de jos și de sus. Cu această metodă de fixare, suportul de pe radiator nu este necesar. Fâșiile sunt înșurubate pe perete, bateria este introdusă în ele, ținută de cârligele din plastic.

Suportul de fixare al unui radiator de încălzire tubular seamănă cu un produs pentru un analog secționat.

Se compune, de asemenea, din cârlige, de dimensiuni diferite, care sunt echipate cu garnituri din plastic.

1. Producătorii produc, de asemenea, un suport SMB special, cu cârlige pentru tuburi.
2. Aceasta este o placă de oțel cu cleme din plastic și un suport pentru raftul bateriei de mai jos.
3. Aceste elemente de fixare pot fi utilizate atunci când greutatea unui radiator umplut cu agent de răcire nu depășește 100 kg.
4. Instalarea bateriei aici este extrem de simplă. Instalați dispozitivul pe un suport, aduceți-l la clips. Cei care apucă tubul apropiat.

Există și un al doilea model de instalare simplificată - suportul SVD. Se compune din două noduri. Primul este fixat pe perete, al doilea pe baterie. La instalarea dispozitivului, ele se cuplează și sunt conectate printr-o buclă de oțel.

Fixarea la podea a unor astfel de baterii poate apărea cu ajutorul opririlor tubulare sudate din fabrică sau cu rafturi cu cârlige. Pe ele, dispozitivul este atârnat, rack-ul pentru fixarea radiatorului este fixat pe podea.

concluzie

Există destul de multe tipuri de suporturi pentru încălzirea radiatoarelor. Ele pot fi atât pereți, cât și podea. Modelele standard sunt fiabile, cu toate acestea, este mai dificil să le montați. Uneltele și curelele pentru o instalare simplificată scutesc costurile de muncă și de timp, dar costul lor este mai mare.

Videoclipul din acest articol conține informații vizuale.
