Nod de amestecare pentru o podea izolată termic: numire,

Pompa-mixer pentru încălzire prin pardoseală este o parte necesară și foarte importantă a sistemului de încălzire prin pardoseală, fără de care este imposibilă funcționarea normală. Vom analiza scopul și principiul de funcționare al acestui site, precum și modul în care vom asambla independent mixerul.

Modul de amestec pentru încălzire prin pardoseală

numire

Pentru a înțelege mai bine scopul unității de amestecare, luați în considerare dispozitivul sistemului de încălzire prin pardoseală. În șapă podea pus tuburi metal-plastic, care circulă lichidul de răcire.

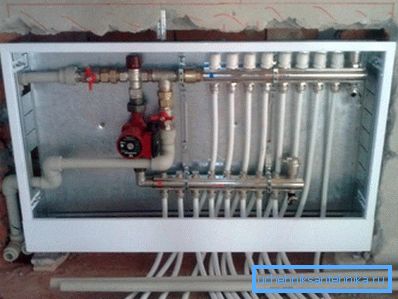

Un capăt al fiecărui astfel de tub este conectat la galeria de alimentare, celălalt la colector. Tuburile însele sunt așezate sub formă de contururi de o formă sau alta.

Apa caldă provine de la cazanul de încălzire la colectorul de alimentare, apoi trece prin conturul podelei încălzite și intră în colectorul de colectare, de unde revine la cazanul deja răcit. În cazan, se reîncălzește și intră în galeria de alimentare.

De regulă, casele sunt dotate cu sisteme combinate de încălzire, inclusiv radiatoare și podele încălzite. Mediul de încălzire este încălzit de cazan.

Temperatura apei care a trecut prin schimbătorul de căldură al cazanului este de aproximativ 75 - 95 ° C, ceea ce este destul de acceptabil pentru radiatoare, cu toate acestea nu este acceptabil pentru alimentarea conturului podelei.

Încălzirea prin pardoseală este un sistem cu temperatură scăzută, care necesită un transportator de căldură nu mai fierbinte decât 35-50 ° С. Cu toate acestea, modul de funcționare al cazanului nu implică astfel de valori, mai ales că această temperatură este evident insuficientă pentru radiatoare.

Fiți atenți! Pentru a rezolva contradicția existentă, se folosește o unitate de amestecare a unei podele încălzită cu apă, care amestecă lichidul din colectorul de încălzire cu retur la sursa de alimentare cu apă caldă, reducând astfel temperatura la debit până la nivelul necesar.

Principiul de funcționare

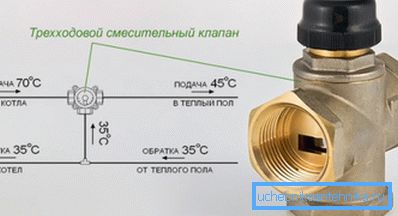

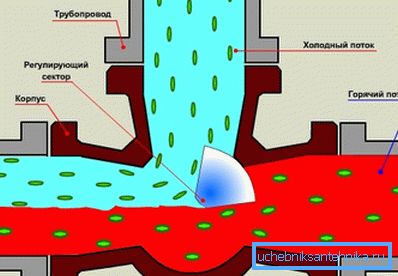

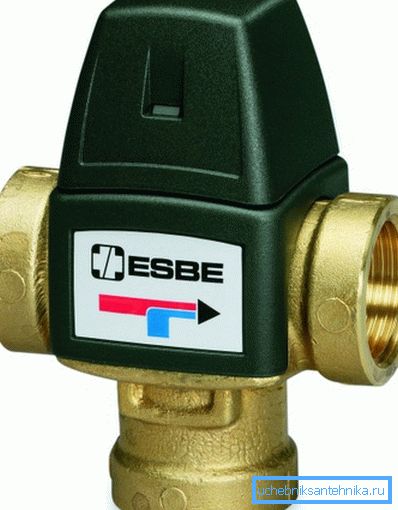

Principiul de funcționare al unității de amestecare se bazează pe utilizarea unei supape triple sau bidirecționale. Acesta este un dispozitiv sanitar care are două intrări și o priză (două ieșiri și un orificiu de admisie - în funcție de instalare și de sarcina la îndemână).

Valva are trei poziții:

1. Intrarea 1 este deschisă, intrarea 2 este închisă, ieșirea este deschisă;
2. Intrarea 1 este închisă, intrarea 2 este deschisă, ieșirea este deschisă;
3. Atât intrările, cât și ieșirile sunt deschise.

Gestionarea (comutarea) se face manual sau prin cap termostatic, puteți conecta și un servo. Suntem interesați de opțiunea cu cap termostatic.

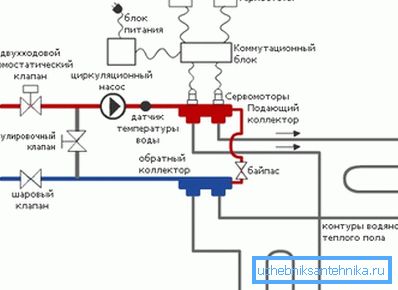

Acum, ia în considerare activitatea întregului site:

• Apa caldă cu o temperatură de 70 - 95 ° C este furnizată la unul dintre orificiile de intrare a supapei;
• O pompă de circulație și un colector de alimentare cu lichid de răcire pe contururile podelei sunt conectate la ieșirea dispozitivului;
• Colectorul de retur al sistemului este conectat la conducta de retur care merge către cazan, totuși are o ramificație conectată la a doua intrare a supapei cu trei căi, prin care curge apa rece în apa fierbinte;
• Capul supapei termostatice are un senzor la distanță care măsoară temperatura apei din galeria de alimentare;
• Termostatul este setat astfel încât, dacă temperatura la galeria de admisie crește peste o valoare predeterminată, supapa închide intrarea conectată la sursa de agent de răcire din cazan, iar apa din circuitele de pardoseală circulă într-un cerc scurt fără participarea cazanului;
• De îndată ce temperatura din galeria de alimentare scade sub o valoare predeterminată, supapa deschide din nou intrarea cu apă fierbinte și podeaua începe să se încălzească.

Fiți atenți! De regulă, în sistemele mici, este utilizată o supapă cu două căi, în care nu există o poziție în care alimentarea cu apă caldă este deschisă, iar intrarea conectată la retur este închisă. Acest lucru elimină pătrunderea lichidului de răcire supraîncălzit în sistem, deoarece acesta este plin de accidente.

Soiuri și compoziție

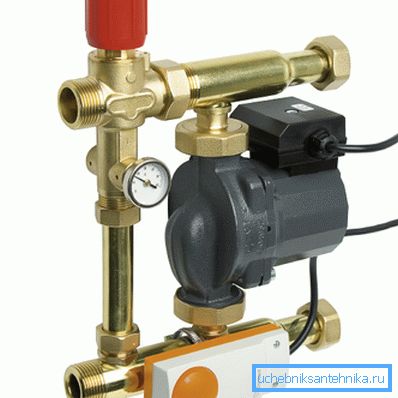

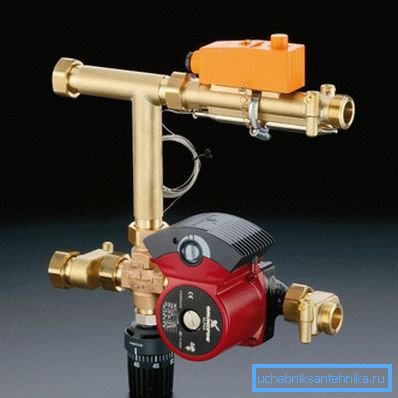

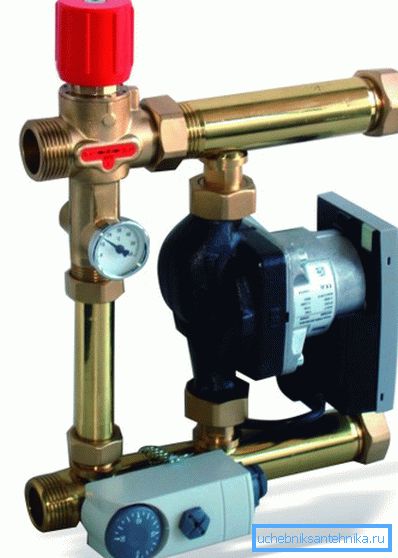

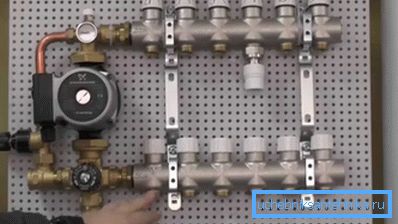

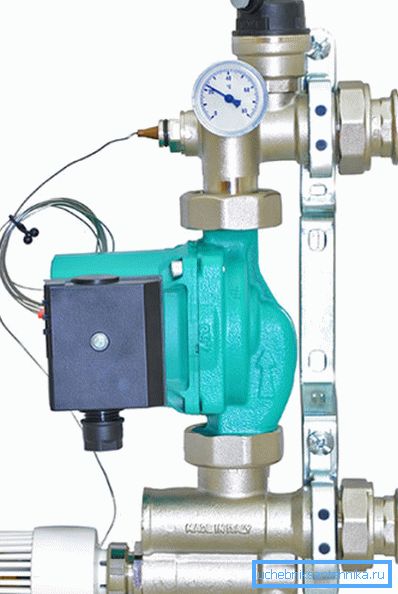

Piața instalațiilor sanitare moderne din abundență oferă noduri colectoare gata făcute cu un sistem de alimentare cu apă retur și module separate de amestecare cu o pompă și toate detaliile necesare în kit. Majoritatea producătorilor de sisteme de încălzire prin pardoseală au ambele opțiuni în stoc.

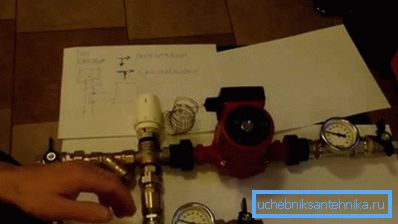

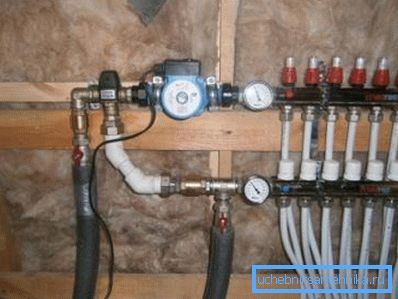

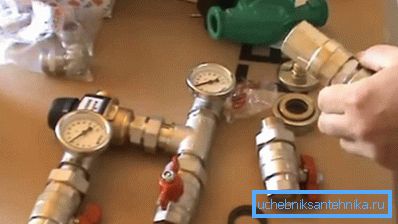

În același timp, aproape orice furnizor de instalații sanitare oferă întotdeauna toate părțile necesare pentru auto-asamblarea componentelor similare, inclusiv pompe, supape, dispozitive de măsurare, termostate cu senzori, robinete și toate accesoriile necesare pentru conectarea acestora într-un singur sistem. Din acest motiv, astăzi nu este nici o problemă asamblarea unui sistem de amestecare care să funcționeze cu propriile mâini, în timp ce calitatea sa nu va fi mai rea decât ansamblul fabricii.

Fiți atenți! Prețul modulului fabricii va fi semnificativ mai mare decât cel al ansamblului individual, în timp ce disponibilitatea componentelor de înaltă calitate face ca acest ansamblu să fie fezabil chiar și pentru un amator.

Pentru auto-asamblare veți avea nevoie de următoarele părți:

• Ventil cu trei căi cu cap termostatic și senzor la distanță;
• Mai multe supape cu bilă (2 - 5);
• Pompa de circulație;
• Două termometre și un manometru;
• Distribuitor de tee;
• Adaptoare și șuruburi pentru comutarea pieselor.

Fiți atenți! În ansamblul minim, puteți face fără termometre și manometre, puteți exclude și supapele cu bilă, însă acest lucru este foarte nedorit.

montare

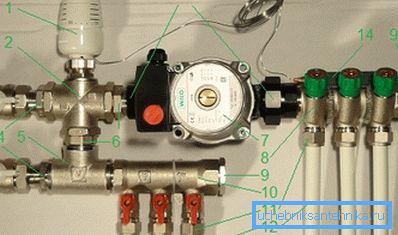

Dacă nu sunteți de acord să plătiți cu exactitate pentru ansamblul fabricii, atunci atenția noastră asupra atenției noastre. Pentru a face mai clară, luați, de exemplu, nodul finit și vom construi pe el.

1. Să începem cu supapa cu trei căi 1? (2). Vom termina capul termic (1) pe cap cu un senzor la distanță, pe care încă nu îl atingem.
2. La o singură intrare de supapă atașați supapa cu bilă Americană? (3) utilizând o placă de conectare 1 - ?? (4). La cea de-a doua intrare se fixează o tee 1? (5) folosind mamelonul 1? (6). Prin tee atașați aceeași supapă cu bilă ca și intrarea mixerului.
3. La ieșirea supapei (marcat ca "AB"), conectăm pompa de circulație (7) cu o piuliță de legătură cu filet interior 1? (13). La ieșirea pompei conectați colectorul de alimentare 1? - (8).
4. La ieșirea liberă a tijelor conectate la supapă și supapă cu bilă, conectați colectorul de retur (10). Între tee și colector, este de dorit să se instaleze un termometru pentru a monitoriza temperatura debitului de retur. Pentru fiabilitate, supapa de retur poate fi echipată cu o supapă de reținere pentru a preveni curgerea înapoi.
5. Acum luăm senzorul de temperatură la distanță (14) și îl montăm pe galeria de alimentare cu cleme. Pentru o funcționare mai precisă a dispozitivului, acest loc poate fi încălzit.
6. Colectoarele sunt închise cu dopuri (9), prin intermediul fitingurilor (11) se conectează țevile cu contururi de podea caldă (12) și se conectează țevile pentru conductele de alimentare și retur provenind de la boiler la supapele cu bilă.

Fiți atenți! Se recomandă furnizarea sistemului cu două termometre pentru a monitoriza temperatura rezervoarelor de alimentare și de retur. Acest lucru vă va ajuta să configurați corect pompa.

concluzie

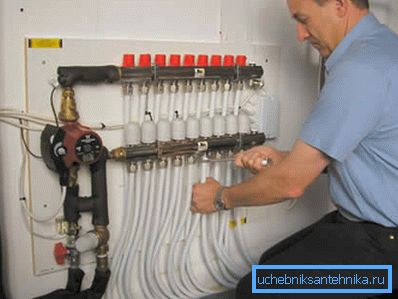

Fiecare om, care cel puțin o dată a ținut o cheie în mâinile lui, va putea să adune un nod de amestecare pentru o podea caldă cu propriile sale mâini. Tot ce este necesar este să urmați instrucțiunile și să vizionați videoclipul din acest articol.
