Noduri de amestecare pentru podeaua termoizolată: dispozitiv

Sistemul de încălzire prin pardoseală este un plus excelent pentru încălzirea radiatorului. Cu toate acestea, spre deosebire de bateriile tradiționale, aparține aparatelor de încălzire cu temperatură joasă, prin urmare, atunci când se utilizează aceste sisteme împreună, nodurile de amestecare ale podelei încălzite sunt instalate în mod necesar. Mai jos vom arunca o privire mai atentă asupra a ceea ce sunt aceste dispozitive, a elementelor din care fac parte și a funcțiilor pe care le efectuează.

De ce să utilizați o unitate de amestecare

Pentru a înțelege de ce aveți nevoie de un mixer pentru o podea încălzită cu apă, mai întâi trebuie să vă dați seama cum funcționează sistemul, pe care o vom face mai jos. Astfel, pentru radiatoare și încălzire prin pardoseală este furnizat același suport de căldură. În plus, a încălzit până la maximum, adică la o temperatură care este necesară pentru radiatoare (până la 95 de grade).

În același timp, temperatura suprafeței pardoselii în conformitate cu standardele sanitare nu trebuie să depășească 30-31 grade, altfel va fi inconfortabil să mergeți pe acest podea. Din acest motiv, temperatura lichidului de răcire, care este introdus în circuit, este, în funcție de grosimea șapei și de tipul podelei, de 35-55 grade.

Din aceasta rezultă că apa nu poate fi alimentată direct de la boiler în circuit, deoarece temperatura acesteia poate depăși limita admisă. Doar, în scopul coborârii sale, se aplică un mixer termic pentru o podea caldă. Se amestecă lichidul de răcire fierbinte cu unul mai rece, adică retur

Fiți atenți! Dacă încălzirea unei case sau a unui apartament este realizată cu ajutorul unor circuite cu temperatură scăzută, unitățile de amestecare nu sunt instalate, deoarece în acest caz nu are rost să le folosiți.

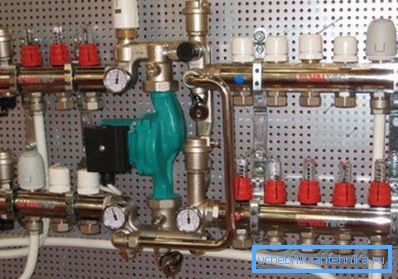

Nod de amestecare a dispozitivului

În mod convențional, activitatea mixerului poate fi descrisă după cum urmează:

• Răcirea la cald este furnizată colectorului de încălzire și se sprijină pe vana de amestec pentru o podea încălzită cu un termostat.
• Dacă temperatura lichidului de răcire este mai mică decât cea necesară, supapa este activată, rezultând deschiderea agentului de răcire fierbinte.
• De îndată ce temperatura atinge valoarea dorită ca urmare a amestecării lichidelor fierbinți și reci, supapa întrerupe curgerea lichidului fierbinte.

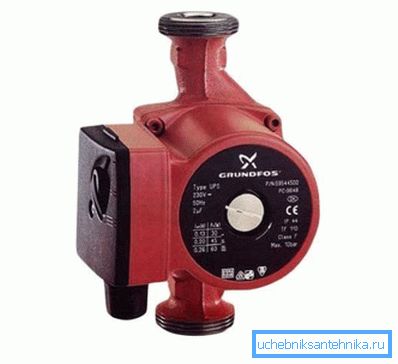

Trebuie să spun că grupul de amestec pentru o podea încălzită este necesar nu numai pentru reglarea temperaturii, ci și pentru circularea lichidului de răcire în circuitul sistemului de încălzire. Prin urmare, sistemul constă din următoarele elemente de bază:

În plus față de aceste două elemente principale, sistemul poate fi de asemenea:

• Bypass - protejează unitatea de amestecare împotriva supraîncărcării.
• Robinetele de închidere și evacuare.
• Aerisire aer.

Trebuie remarcat faptul că schimbătorul de căldură de amestec trebuie să fie instalat înaintea circuitului, cu toate acestea, chiar locul instalării acestuia poate fi diferit:

• În camera în care sistemul este pus în aplicare podea caldă.
• În camera cazanelor.
• În cutia de colecție apropiată.

Tipuri de unități de amestecare

Diferența principală în funcționarea mixerelor termice este în proiectarea supapelor de distribuție. Cele mai frecvente sunt dispozitivele cu două și trei căi. Mai jos este o privire detaliată a caracteristicilor lor.

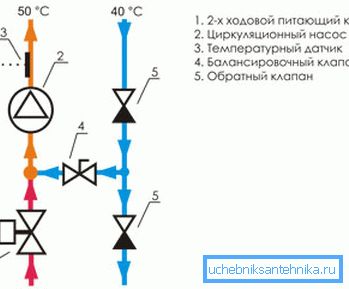

Supapă cu două căi

Ventilele cu două căi sunt numite și hrănire. Pe acest aparat este instalat un cap de termostat, care conține un senzor de lichid responsabil pentru monitorizarea temperaturii lichidului de răcire care intră în circuitul sistemului de încălzire.

Amestecarea agentului de răcire se realizează în conformitate cu principiul descris mai sus, adică debitul de retur este alimentat în mod continuu și lichidul fierbinte numai atunci când este necesar.

Printre avantajele acestui design sunt:

• Sistemul nu se supraîncălzește, ceea ce sporește durata de viață a acestuia.
• Valva are o capacitate de flux nesemnificativă, care asigură un control al temperaturii netede, adică fără schimbări bruște.

Din aceste motive, majoritatea specialiștilor, atunci când montează mixerul pentru o podea caldă cu propriile mâini, folosesc vane cu două căi.

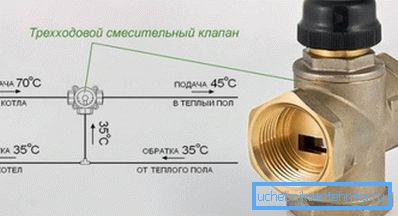

Mixer cu trei căi

Acest dispozitiv combină două funcții:

• Bypass Feed Valve.
• Echilibrarea supapei de bypass.

Caracteristica sa principală este aceea că amestec o linie de retur rece și un transportator de căldură caldă. Deseori, supapele cu trei căi sunt echipate cu dispozitive de acționare pentru a controla dispozitivele dependente de vreme și termostatice.

Se crede că mixerele cu trei căi sunt universale și indispensabile în sistemele mari, precum și în sistemele în care sunt utilizate controluri dependente de vreme.

Cu toate acestea, au unele dezavantaje:

• Nu este exclusă posibilitatea de a furniza conturului unei podele calde printr-un semnal de la un termostat al unui călduros cald cu o temperatură de 95 grade Celsius. Acest lucru poate duce la deteriorarea țevii din cauza suprapresiunii. În plus, modificările bruște ale temperaturii scurtează durata de viață a sistemului.
• Chiar și o schimbare minimă a setărilor dispozitivului poate duce la o schimbare semnificativă a temperaturii în circuit, care este asociată cu o lățime de bandă mare a dispozitivului.

Fiți atenți! Durabilitatea sistemului depinde de calitatea construcției unității de amestecare și de calitatea materialelor selectate. Prin urmare, aceste puncte trebuie să beneficieze de o atenție deosebită la etapa de proiectare a sistemului.

Caracteristicile instalării echipamentului

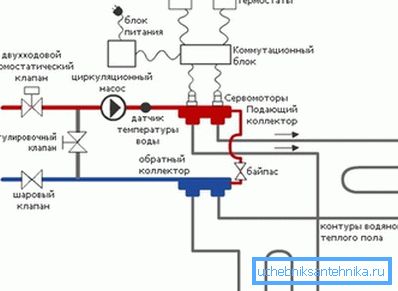

Există destul de multe opțiuni pentru conectarea echipamentelor. Mai jos este cea mai populară schemă a încălzirii sub pardoseală a zonei de amestecare.

Vă permite să asamblați sistemul prin conectarea succesivă a tuturor elementelor importante:

• cazan;
• Nod de distribuție;
• Pipeline.

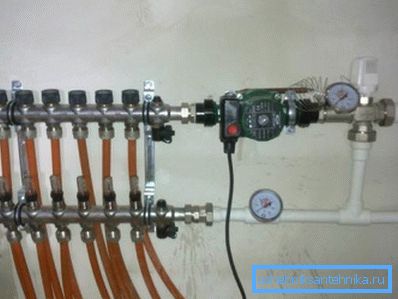

Înainte de a monta unitatea de distribuție, trebuie să instalați un dulap metalic de protecție, care poate fi deschis sau închis. În unele cazuri, nodul este montat complet deschis, adică sub forma unui stand. În acest caz, accesul la acesta este simplificat, dar protecția prin conexiune suferă.

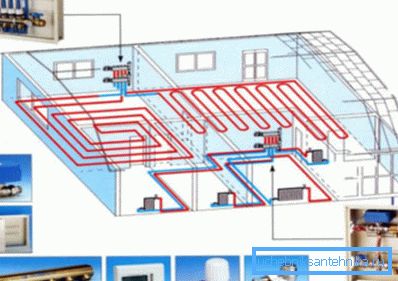

Locul de amplasare a cabinetului este, de regulă, ales în funcție de amplasarea circuitelor. Dacă se utilizează mai multe ramuri, se recomandă instalarea dulapului în mijloc, la aceeași distanță față de contururi și aproape de conductele principale. O astfel de locație "intermediară" asigură cea mai bună performanță hidraulică.

Este mai bine să începeți asamblarea cu mâinile proprii cu instalarea unui termometru și a unor supape de închidere, care ar trebui să fie amplasate la toate ieșirile circuitelor. Cele mai multe ori, piesele pentru reglarea funcționării fluxului de alimentare și de retur sunt furnizate într-un set de set colector.

Concentrându-se pe schemă, este posibilă instalarea corectă și corectă a nodului de distribuție, conectarea țevilor de alimentare și evacuare la acesta și, de asemenea, asigurarea faptului că una sau mai multe circuite pot fi oprite, care pot fi necesare în timpul funcționării sistemului.

Piesele sunt conectate cu fitinguri compresor, kitul de instalare, care include:

• nuci;
• izolatori;
• Ineluri clipuri.

Sfat! Pentru montarea sistemului este mai bine să folosiți fitinguri din alamă, în ciuda faptului că prețul lor este mai mare. Acest lucru se datorează faptului că pe pereții lor interiori aproape nu se acumulează nicio scală.

În cazurile în care diametrul pieselor nu se potrivește, se folosesc adaptoare.

Instrucțiunile scurte de montaj sunt următoarele:

• În primul rând, două conducte sunt conectate la unitatea de distribuție - alimentarea cu agent de răcire și debitul de retur.
• Apoi conectați elementele de contur.
• Apoi, elementele sistemului sunt instalate în următoarea secvență:

• pompă de circulație;
• ieșire de aer;
• cantină de scurgere;
• mixer cu trei căi.

Acest sistem vă permite să controlați în totalitate procesul de încălzire.

Fiți atenți! Funcționarea sistemului descris este complet dependentă de cazanul de încălzire - scăderea temperaturii sau limitarea debitului lichidului de răcire duce la scăderea temperaturii podelei încălzite.

Aici, de fapt, toate elementele de bază ale instalării nodurilor de distribuție.

concluzie

Unitățile de amestecare sunt un element necesar pentru sistemele de încălzire care combină radiatoarele tradiționale cu o podea caldă. În plus, durabilitatea podelei încălzite depinde de calitatea distribuitorului. Prin urmare, calitatea instalării sale nu trebuie să fie acordată mai puțină atenție decât așezarea podelei calde.

Din videoclipul din acest articol, puteți afla câteva informații suplimentare despre acest subiect.
