Ordinea cuptorului de încălzire: principiul dispozitivului

Așezați vatra într-o casă de țară este sub forța, probabil, foarte mulți oameni, dar pentru aceasta este necesar să aveți un cuptor de încălzire, altfel puteți obține o cutie obișnuită care va fuma și va da puțină căldură. Există o mulțime de construcții și chiar au fost scrise cărți de aragaz pe care autorii le oferă metodele lor. Mai mult, fiecare dintre ele este bun în felul său propriu, și dacă trebuie să alegeți între ele, va fi extrem de dificil.

Desigur, nu vom lua în considerare fiecare dintre ele, deoarece putem consacra un site separat, dar acordăm atenție doar unui singur design, iar un videoclip video tematic vă va ajuta.

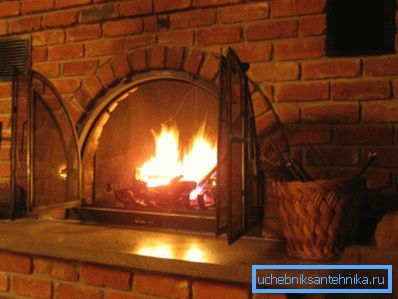

Aragaz încălzit

Notă. Construcțiile de acest tip pot fi foarte diferite, atât în ​​aspect, cât și în principiul arderii. Se poate găti, combinate, sobe pe partea laterală și cu șemineu. Principala diferență aici este durata cuptorului și, bineînțeles, eficiența încălzirii.

fundație

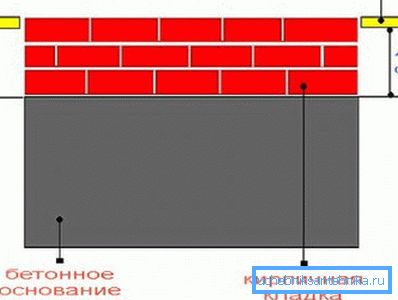

Toate structurile de încălzire, fie că este vorba de o sobă de încălzire cu o bancă de aragaz sau de o sobă de coacere din cărămidă, necesită în mod necesar o fundație bună de cel puțin 40 cm în adâncime. În plus, soluția trebuie turnată pe o pernă de nisip și / sau piatră zdrobită, cu o înălțime de aproximativ 3-5 cm. Pentru a face acest lucru, potriviți clasa de beton B20 sau B25 (marca M250 sau M300, respectiv). (A se vedea și articolul Biocombustibilii pentru seminee: caracteristici.)

Recomandare. În nici un caz nu legați fundația de piatră cu baza panglicii casei - păstrați o distanță de cel puțin 20-25 cm. În caz contrar, în cazul în care sedimentarea este o structură poate trage cealaltă, ceea ce va provoca crăparea peretelui casei sau a cuptorului.

Materialele necesare și comenzi

Materiale necesare pentru construcție

Dacă aveți tot ce aveți nevoie pentru construirea cuptorului, atunci puteți ajunge la lucru, doar că trebuie să cumpărați absolut toate materialele enumerate în tabel, astfel încât circumstanțele de forță majoră să nu apară, binele este că prețul lor este destul de rezonabil.

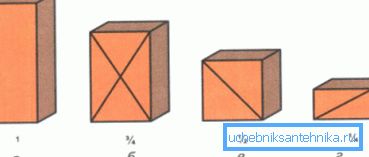

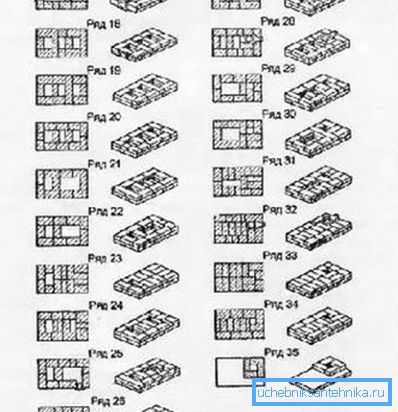

• 1 - la colțuri sunt cărămizi la 3/4, dar peretele frontal în același timp este prevăzut prin prinderea la pat. Determinați locația de instalare a tăvii de cenușă (de obicei în mijloc) și pe cele două pietre pe care le lipiți de marginea superioară (acest lucru este bine să faceți cu un șlefuitor cu un disc diamantat). Acum trebuie să umpleți spațiul dintre asfalt și peretele frontal cu nisip până la al treilea rând.
• 2 - în centrul peretelui frontal montați ușa suflantei, care este fixat în jurul perimetrului în 3/4 bucăți. Restul seriei este construit din dimensiune completă.
• 3 - a face de stabilire a dimensiunii complete, dar pe partea de sus a cenușii, Pe perete, fără probleme, instalați o bandă de metal - dimensiunea optimă este de 35040 mm.
• 4 - suprapuneți banda de oțel a camerei de cenușă și, pe lângă asta, puneți cărămizi pe nisip, care ar fi trebuit să adormiți mai devreme.
• 5 - ordinea de cuptoare de încălzire de acest tip pe rând rândul 5 trebuie să instalați un grătar, care va fi deasupra asfaltului. În plus, va trebui să tăiați toate fețele superioare ale pietrelor astfel încât cărbunele arzătoare să se poată rostogoli pe ele fără întârzieri la grătar.
• 6 - Acum este montată ușa cuptorului. De asemenea, în acest rând, pe peretele din spate, există toate pantele în jurul valorii, astfel încât să ieșiți în același plan cu o înclinare a fundului, al cincilea rând

• 7-12 - focarul este montat pe acest spațiu într-o jumătate de piatră cu pansamentul obligatoriu al suturilor, atât în ​​rânduri, cât și în colțuri.
• 13 - pentru acest rând, veți avea nevoie de bucăți la 3/4 - acest lucru vă va permite să faceți o suprapunere peste focar pentru a se suprapune în jurul întregului perimetru.
• 14, 15 - așezați tavanul cu propriile mâini pe partea superioară a camerei de combustibil, numai în partea din spate trebuie să lăsați o gaură care să servească pentru conectarea compartimentului de carburant cu conducta de evacuare.
• 16 - în această etapă este instalată o ușă de curățare, iar partea dreaptă se sprijină pe 1/2 din cărămidă, care este pus pe margine. Apoi, cu o soluție de ciment-lut, compartimentul de combustibil este izolat de canalele superioare de fum.
• 17-20 - ordinea unui cuptor de căldură din cărămidă în acest interval prevede instalarea de canale verticale de fum.
• 21, 22 - aici se face legătura dintre coborâre și canalul de ridicare, aici și capetele de tăiere, care leagă aceste două canale.
• 23, 24 - zidaria este acum pusă pe suprapunerea canalului de mijloc și din spate.
• 25, 26 - aici va fi instalată o ușă de curățare, precum și o răsturnare a coșului de fum din canalul de ventilație de mijloc al celui de-al doilea nivel.
• 27 - canalele de fum din al doilea nivel sunt decontate, în conformitate cu instrucțiunile.
• 28 - setați supapa pentru vizualizare.
• 29, 30 - se realizează instalarea canalelor de fum din al doilea nivel.
• 31 - zidărie solidă cu admisie suprapusă pentru întreaga structură.
• 32 - montarea inițială a plafonului cu necesitatea de legare a cusăturilor.
• 33, 34 - se termină instalarea plafonului.
• 35 - instalarea ulterioară a coșului de fum (înălțimea este determinată de înălțimea clădirii). De obicei, secțiunea transversală a acestui canal este de 130130 mm.

concluzie

Varianta cuptorului prezentată în acest articol nu este cea mai bună - este una dintre multele existente. În plus, cuptorul de încălzire trebuie să fie ridicat în funcție de volumul pătrat și cubic al camerei. În plus, un astfel de încălzitor poate fi proiectat numai pentru o cameră, iar întreaga casă va fi încălzită în alt mod.
