Panoul de expansiune pentru încălzire: ceea ce este necesar,

Scopul direct al rezervorului de expansiune este de a lua în exces apă, care este formată ca urmare a încălzirii acestui transportator de căldură. Faptul este că moleculele de apă în starea caldă se extind puțin și, dacă nu există nici un dispozitiv de primire, umiditatea ar găsi cel mai slab punct al liniei și fluxul în acest punct.

În plus, dispozitivul efectuează și o altă funcție - după răcirea lichidului de răcire, se pare că "dă" sistemului cantitatea lipsă de lichid.

Acest element, de fapt, este un container obișnuit care este instalat pe întreaga linie de încălzire. Dar, desigur, există nuanțe aici. Vom înțelege totul în mod consecvent și în detaliu.

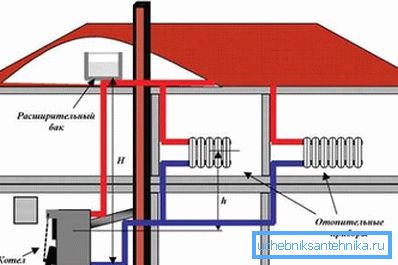

Cea mai simplă versiune a "expandatorului" pentru încălzire fără circulație forțată

O astfel de încălzire constă de obicei din trei elemente - un cazan, radiatoare sau doar țevi, precum și un rezervor. Nu există pompe aici - lichidul de răcire se mișcă de-a lungul liniei într-un mod natural.

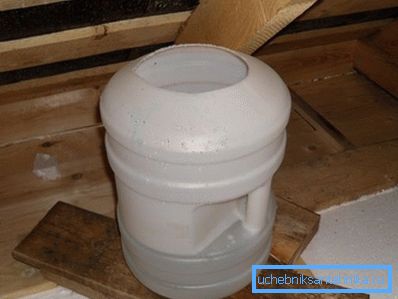

În acest caz, în mansardă este instalat un rezervor de expansiune dintr-un sistem de încălzire de tip deschis - de obicei se face independent. Din ce anume putem face capacitatea din tabelul de mai jos.

În general, se dovedește că atât pentru structurile de artizanat - ambele sunt bune, trebuie doar să te uiți la ceea ce este mai ușor pentru tine să ajungi și să te îmbraci.

Acordați atenție la două puncte importante! În primul rând, rezervoarele care se pun în mansardă trebuie izolate astfel încât apa din ele să nu înghețe. Și, în al doilea rând, este foarte important să preveniți evaporarea apei - fie un capac strâns, fie un ulei de floarea-soarelui obișnuit va ajuta aici.

În cel de-al doilea caz, se introduce puțin ulei în recipient - formează un strat de "film" pe suprafața apei, iar acest strat previne evaporarea umezelii. Acesta este trucul.

În ceea ce privește izolația, este foarte simplu să efectuați această operațiune - este suficient să înfășurați cutia cu jachete vechi, jerseuri etc.

În principiu, astfel de modele realizate la domiciliu sunt destul de practice - după cum arată timpul, au servit timp de decenii ani fără probleme.

Vom înțelege cum sunt instalate.

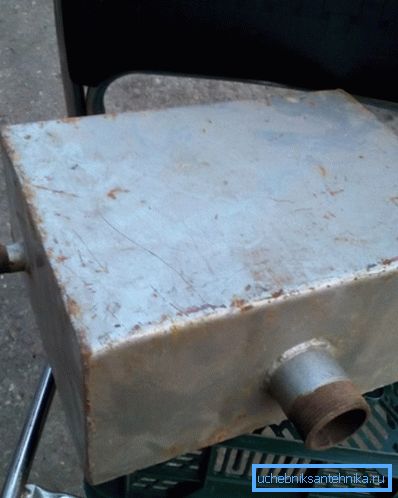

Instalarea de cisterne "de artizanat"

Schema de lucru este de obicei după cum urmează:

1. Din orice punct al sistemului se ridică o țeavă verticală.
2. În locul potrivit suprapuneți gaura forată pentru trecerea țevii.
3. Autostrada este "trecută" prin suprapunere.
4. În fundul rezervorului este o gaură de același diametru cu conducta.
5. Țeava este introdusă în partea inferioară a cutiei și apoi îmbinarea este sigilată. Acest lucru se face prin sudare (dacă rezervorul este fabricat din oțel) sau cu piulițe obișnuite, dacă este o cutie de aluminiu sau plastic, de exemplu. În acest din urmă caz, la capătul liniei trebuie să tăiați firul de țeavă cu o matriță manuală.

După cum puteți vedea, nu este nimic dificil în astfel de lucrări.

Sfat: dacă faceți un rezervor de expansiune din oțel al sistemului de încălzire cu propriile mâini, încercați să organizați totul astfel încât să conțină cât mai puține suduri, colțuri etc. Faptul este că aceste zone sunt cel mai expuse riscului de scurgere.

Acum, să vorbim despre produsele din fabrică cu un principiu de acțiune complet diferit.

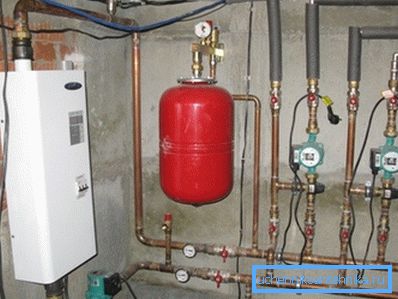

Rezervoarele de expansiune au fost închise

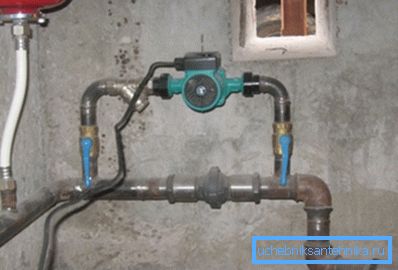

Aceste recipiente sunt destinate pentru instalarea în interior. Ele pot fi puse în bucătării, băi, coridoare etc. Cel mai important lucru care este important de înțeles este că aceste produse sunt operate în sisteme cu pompe de circulație suplimentare.

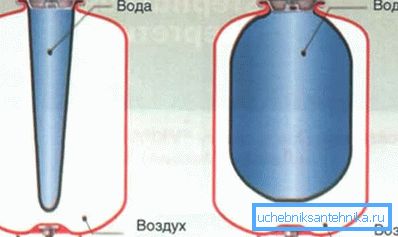

În plus, trebuie să știți ceva, apoi în interiorul unei cisterne închise nu există un gol solid, ci o membrană specială (de obicei, este făcută din cauciuc).

Membrana este necesară aici pentru două scopuri:

1. Pentru a crea presiunea dorită, sub influența căruia apa va curge înapoi în sistem.
2. Pentru a putea echilibra forța ciocanului cu apă.

Dacă este mai mult, atunci "lucrările" sunt foarte simple:

• Peretele de cauciuc este utilizat pentru a colecta excesul de apă.
• Gazul sau aerul sunt pompate între pereții membranei și rezervorul propriu-zis. - se pare că creează forța de presiune, care acționează asupra perelor.
• Aerul este pompat prin mamelon folosind o bicicletă obișnuită sau o pompă de motor..
• Membrana este destul de flexibilă și în timpul "intrării" apei se întinde treptat.. Acest lucru vă permite să luați șocuri hidraulice, mai degrabă decât să le îndreptați către pereții metalici.
• Încărcările hidraulice, picăturile apar deseori în sistemele în care funcționează pompele - acestea sunt dispozitivele care sunt sursele, cauza loviturilor, deoarece acestea tind să pornească și să modifice puterea fluxului de apă.

În ceea ce privește rezervorul în sine, instrucțiunile pentru fabricarea sa la fabricație sunt de așa natură încât, în mod obișnuit, are în centru articulații în jurul axei sale. Exact aceste cusături și se tem de ciocanul cu apă.

În principiu, designul este destul de grijuliu și sigur.

1. Prin găsirea apei în interiorul părului și nu în interiorul carcasei metalice, se constată că nu există contactul apei cu aerul, care protejează toate suprafețele de oțel ale sistemului ca un întreg de oxidare. Desigur, procesul se mai întâmplă, dar cel puțin nu la fel de intens ca în cazul rezervoarelor de expansiune de tip deschis.
2. Rezervoarele sunt foarte compacte în ceea ce privește mărimea - aceasta vă permite să le montați în aproape orice punct, fără a pierde spațiu prețios.
3. Membrana este astfel sigilată încât devine imposibilă principala problemă a produselor de tip deschis - evaporarea umidității.

Rețineți că în produsele tip închise există anumite dezavantaje. În special, ele se referă direct la membrană. Faptul este că cauciucul are proprietatea de microcracking în timp, ceea ce duce la pierderea presiunii aerului și intrarea apei în spațiul rezervorului însuși.

Sfat: nu cumpărați produse de origine dubioasă și cele care sunt susceptibil de scăzute. Utilizați produse de mărci celebre, iar apoi produsul va dura cât mai mult posibil și fără probleme.

Și înainte de a vă gândi cum să instalați un astfel de rezervor larg al sistemului de încălzire cu propriile mâini, să ne atingem un alt punct important.

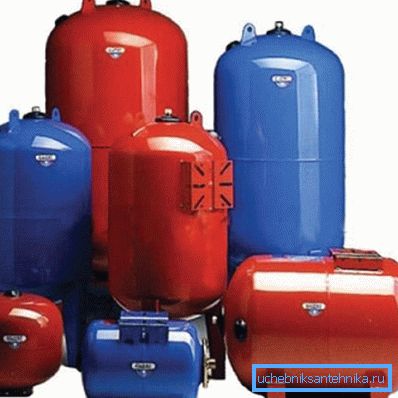

Ce volum pentru a pune rezervorul

De fapt, există o regulă aproximativă aici - trebuie doar să adăugați 15% la volumul existent de apă și să faceți capacitatea deplasării corespunzătoare.

Cu toate acestea, această abordare este prea apropiată - este mai bine să utilizați o formulă specială, datorită căreia sistemul dumneavoastră va fi cât mai eficient, mai sigur și mai economic posibil.

Formula este aici: V = E x C / (1 - Pmin / Pmax) / Kzap

Vom analiza detaliat:

• C este cantitatea totală de lichid de răcire din sistem.

Rețineți că se ia în considerare nu numai cantitatea de țevi și radiatoare, ci și cantitatea de căldură care este în cazan.

• E - aici am înlocuit cifra coeficientului de expansiune a apei sub influența căldurii. Sau dacă antigelul este utilizat în sistem în loc de apă, atunci luăm parametrii coeficientului său. Astfel, este necesar să se ia în considerare temperatura maximă admisibilă la care cazanul este capabil să încălzească lichidul de răcire.
• Pmin este numărul de atmosfere de presiune inițială în rezervorul de expansiune.
• Pmax este, în consecință, indicatorul presiunii maxime admise pentru care este reglat supapa de siguranță.
• KSAP este un coeficient, o măsură a umplerii rezervorului de expansiune.

Efectuați operații matematice simple și obțineți deplasarea optimă.

Acum, puteți trece direct la revizuirea principiului capacității de instalare.

Instalarea dispozitivelor închise

Merită menționat faptul că asamblarea unui astfel de element nu este deosebit de dificilă, deoarece nu are nevoie de unelte complexe, ale căror prețuri sunt ridicate.

De fapt, aveți nevoie de un set "standard" de instalații sanitare:

1. pas și cheia de gaz;
2. cheie reglabilă;
3. silicon, remorcare.

Și același lucru este același lucru:

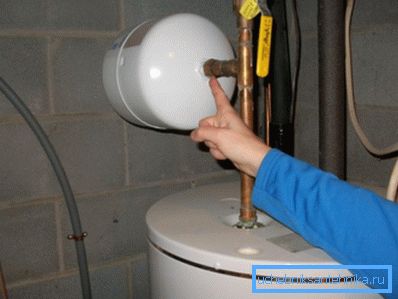

1. Fixați rezervorul pe planul peretelui cu ajutorul unor brațe sau cleme.

Fiți atenți! Chiar dacă rezervorul dvs. este mic și nu cântărește prea mult, este mai bine să fiți în siguranță și să verificați capacitatea de încărcare a peretelui în locul unde îl veți atârna. Faptul este că există vibrații posibile din cauza șocurilor hidraulice și a picăturilor de curent. Și dacă rezervorul vibrează și în același timp se blochează pe gips-carton, de exemplu, probabil că mai devreme sau mai târziu va cădea pur și simplu.

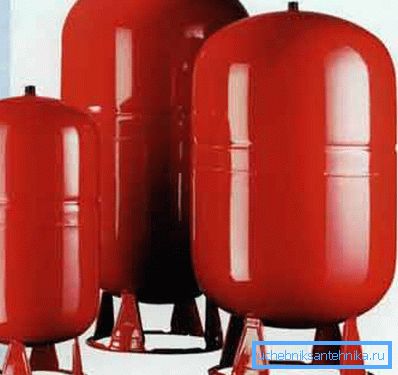

1. Dacă capacitatea este mare și se potrivește cu mai mult de 30 de litri, atunci nu ar trebui să fie montat pe perete, dar montat pe podea - pe picioare.

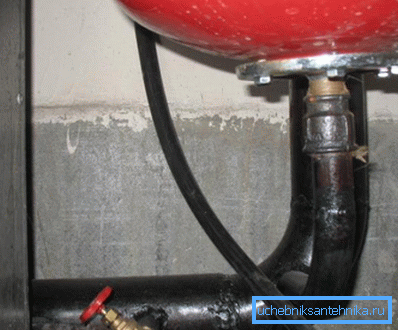

1. Aducem conducta în rezervor și conectăm totul cu ajutorul unor piulițe sau adaptoare speciale.

1. Pompează aerul în recipient.
2. Aduceți apă în sistem.

În acest caz, este necesar să se controleze nivelul presiunii apei - de fapt, dacă este excesivă, membrana se rupe.

În principiu, aceasta este o problemă fixabilă, dar numai dacă ați achiziționat un produs cu un "pere" de cauciuc înlocuibil. Membrana presată nu poate fi înlocuită - va fi necesar să aveți grijă de schimbarea întregului rezervor.

Dacă vorbim despre ce membrană este cea mai bună pentru a cumpăra, atunci nu există o recomandare universală. Apăsat "pere" nu sunt practic rupte, dar dacă se întâmplă ceva, va trebui să schimbați întregul element. Și a doua opțiune - se rupe mai des, dar apoi se schimbă ușor și ieftin.

Așa că te aleg. Acest lucru concluzionează articolul nostru.

concluzie

Am descoperit destul de profund ce sunt tancurile de expansiune, ce sunt, ce sunt și pe ce bază sunt montate. Aș dori să cred că astfel de informații vă vor fi utile în practică și veți putea să planificați acasă cel mai eficient sistem de încălzire. Apropo, puteți găsi informații utile suplimentare pe această temă - în videoclipul postat în articol.
