Panouri radiante: caracteristici de design, avantaje și

Bateria clasică din fontă nu se potrivește întotdeauna în interior. Desigur, îl puteți acoperi cu un ecran frumos sau îl puteți închide cu o perdea, dar atunci partea de căldură a leului nu va ajunge pur și simplu în încăpere. Soluția în această situație poate fi radiatoarele panoului metalic - ele arată neobișnuite și au o eficiență excelentă.

Caracteristici de design

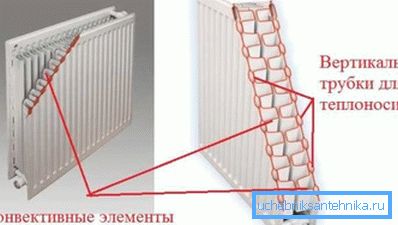

Dacă în cazul bateriilor convenționale din fontă, încălzitorul este împărțit în secțiuni separate, atunci suprafața panoului este solidă. Este realizat din tablă de oțel, în interiorul căruia este adesea sudat la nervurile oțelului foaie pentru o încălzire mai eficientă a încăperii. Datorită acestui fapt, radiatoarele panourilor au o suprafață laterală dezvoltată, care îmbunătățește transferul de căldură.

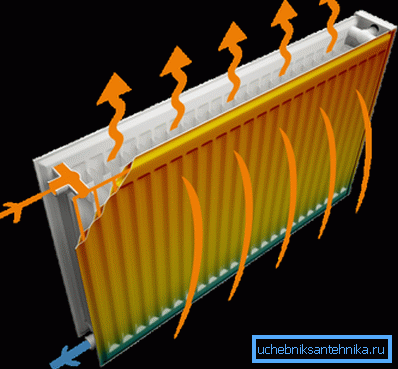

Gurile de aer sunt realizate în partea superioară și inferioară pentru a asigura convecția. Cu un astfel de dispozitiv, aproximativ 50% din energia transferată în cameră provine din radiația termică de pe suprafața laterală și aproximativ 50% din convecție. Asta înseamnă că aerul rece este luat de jos și iese prin găurile superioare deja încălzite. Plăcile suplimentare din proiectare sunt utilizate pentru a direcționa fluxul de aer.

În caz contrar, principiul de acțiune al radiatoarelor de panouri este același cu cel al bateriilor convenționale - apa caldă încălzește metalul și oferă energie termică încăperii. Un tub din oțel curbat trece prin încălzitor, prin care circulă agentul de răcire.

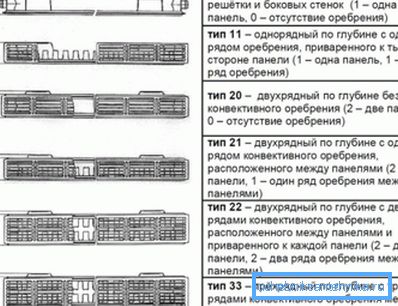

În ceea ce privește diferențele în proiectare, radiatoarele panourilor sunt împărțite în:

• modele fără panou convector (tip 10) - sunt considerate cele mai simple, nu există panou convector;
• cu un panou din oțel (tip 11) - aripioare cu un singur rând;
• tip 20 - radiator cu panouri pe două rânduri, fără aripioare interne;
• tip 21 - de asemenea, dublu rând, dar există, de asemenea, un rând de aripioare în interior (care este, convecție este prevăzut);
• tip 22 - 2 rânduri și două nervuri duble;

• tip 33 - 3 rânduri și aripioare triple interioare.

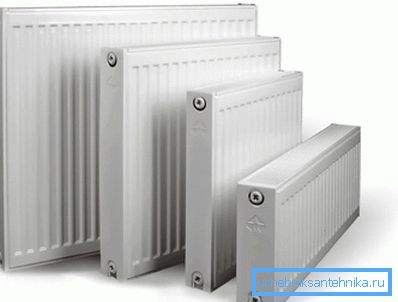

De asemenea, radiatoarele de tip panou pot varia foarte mult în funcție de dimensiune (atât în ​​înălțime cât și în adâncime). Acest lucru face posibilă alegerea unui dispozitiv de încălzire pentru o casă obișnuită și pentru o cameră cu ferestre mari.

În ceea ce privește conectarea țevilor sistemului de încălzire, există atât opțiuni cu racordare laterală, cât și cu cea inferioară (adică fluxul de alimentare și de retur sunt situate la baza încălzitorului).

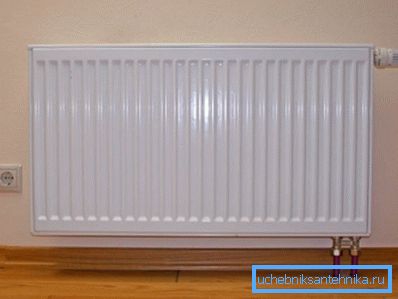

Fiți atenți! Acest lucru reduce într-o oarecare măsură eficiența încălzirii, dar astfel de radiatoare de panou fac posibilă ascunderea completă a țevilor sistemului de încălzire sub podea.

De asemenea, un termostat este de obicei inclus în setul de încălzitoare cu o conexiune inferioară (este deja instalat pe radiator). Astfel, va fi posibilă reglarea funcționării bateriei într-o gamă largă.

Citiți mai multe despre caracteristicile radiatoarelor de panou

Panourile de încălzire pot fi puțin mai eficiente decât cei mai buni reprezentanți ai radiatoarelor convenționale (de exemplu, bimetalice). Dar se plătește în întregime cu aspectul său excelent, iar diferența nu este atât de semnificativă. În plus, există o serie de caracteristici, a căror cunoaștere nu va fi cu certitudine superfluă.

Avantajele și dezavantajele radiatoarelor din tablă de oțel

Radiatoarele cu panouri au o listă impresionantă de avantaje:

• datorită unei combinații de transfer direct de căldură și convecție, eficiența dispozitivelor depășește 75%, iar căldura din cameră este distribuită mai uniform;
• astfel de dispozitive se caracterizează printr-o nevoie redusă de lichid de răcire, în comparație cu un sistem de încălzire care utilizează baterii din fontă, necesarul de apă este mai mult decât dublu;

Fiți atenți! Această caracteristică are și un dezavantaj - deoarece în sistemul de încălzire există puțină apă, cazanul trebuie să fie pornit mai des pentru a menține temperatura într-un anumit interval. În sistemele de încălzire centralizată, cantitatea de lichid de răcire din baterie nu joacă un rol special.

• Prețul unui radiator panou este mai mic decât un vid sau unul bimetal. Acest lucru se explică prin faptul că oțelul este mult mai mic decât cuprul, iar designul încălzitorului este destul de simplu.

Există, desigur, câteva dezavantaje, puteți selecta:

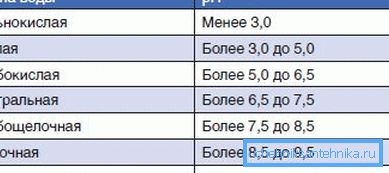

• oțelul este susceptibil la coroziune și, în general, cerințele ridicate sunt legate de calitatea agentului de răcire. În special, aciditatea trebuie menținută la un nivel normal (pH-ul nu trebuie să depășească 9,5);

• Se recomandă să nu lăsați radiatoarele panoului pentru o perioadă lungă de timp fără apă. Faptul este că oțelul va rugina la contactul cu aerul;
• astfel de dispozitive de încălzire sunt adecvate numai pentru sistemele cu presiune obișnuită și temperatura lichidului de răcire nu mai mare de 110 ° C;
• ei nu tolerează ciocanul cu apă.

Instalarea unui radiator de panou

Procesul în sine este puțin diferit de instalarea unei baterii convenționale.

Instrucțiunea constă în următoarele puncte:

• Mai întâi trebuie să verificați dacă pragul nu este prea aproape de grila de convecție superioară. Dacă distanța este mai mică de 7 cm, atunci radiatorul va fi mai rău pentru a încălzi camera;

Fiți atenți! Producătorii sunt sfătuiți să aleagă un dispozitiv cu aproximativ 10% mai mare dacă decupajele de la podea și pragul de fereastră sunt mai mici de 10 cm.

• apoi sunt plasate paranteze pe perete, sunt dotate cu un radiator;
• În plus, radiatorul este așezat pe console fixate în perete. În același timp, ambalajele de la încălzitor nu sunt încă îndepărtate complet, ci numai în locurile în care vor fi conectate conductele de alimentare și de evacuare;

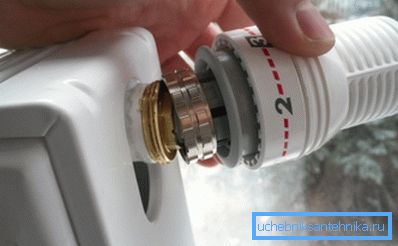

• dacă conexiunea este făcută manual, următorul pas este instalarea macaralei Mayevsky în partea superioară a ecranului și a termostatului (vine și cu radiatorul);

• prizele sunt instalate.

În cele din urmă, ambalajul din dispozitivul de încălzire este îndepărtat numai după terminarea lucrărilor de finisare în încăpere. Din acest motiv, nu este necesar să-l curățați de praf și riscul de zgâriere a suprafeței a devenit mai mic.

Cele mai frecvente erori de instalare sunt:

• devieri orizontale în timpul instalării. Ca rezultat, puterea de căldură a dispozitivului devine mai mică decât cea declarată de producător;
• dacă spațiul dintre podea și fundul radiatorului panoului este prea mare, aerul din partea inferioară a camerei va fi prea răcoros, ceea ce va crea disconfort;
• Este strict interzis să vopsiți încălzitorul cu vopsele metalice (ceea ce va înrăutăți transferul de căldură al dispozitivului), iar ieșirea dispozitivului de evacuare a aerului este, de asemenea, destul de des pictată.

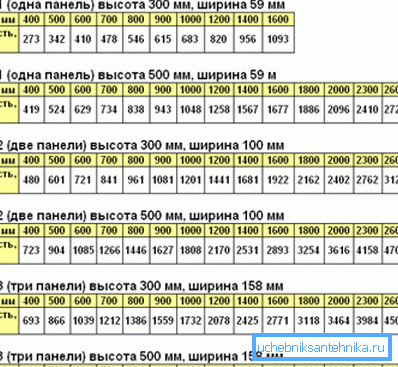

În ceea ce privește alegerea puterii termice, puteți calcula pur și simplu volumul camerei în metri cubi și se poate înmulți cu 41. Numărul rezultat va indica puterea necesară în wați pentru încălzirea camerei. Caracteristicile tehnice ale radiatoarelor de încălzire ale panoului includ în mod necesar acest parametru, astfel încât acesta să poată fi luat din documentația privind încălzirea.

Rezumând

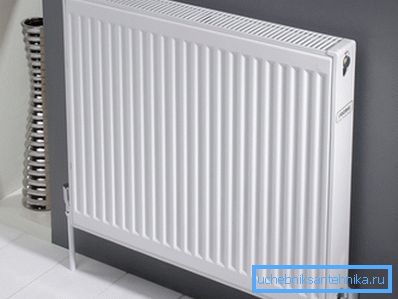

Panourile de încălzire sunt foarte diferite de toate radiatoarele de încălzire secționale uzuale. Aceste încălzitoare arată elegant și arată bine în orice interior, iar posibilitatea unei conexiuni mai mici merită foarte mult.

În ceea ce privește radiatoarele panourilor sunt mai bune, atunci vă puteți sfătui să alegeți modele cu aripioare interne, în care transferul de energie termică se va face în 2 moduri.

Videoclipul din acest articol prezintă dispozitivul radiatorului panoului din oțel.
