Placă radiator: design dispozitiv, principiul de

08-02-2018

O alternativă la modelele obișnuite, secționate, panou și tubulare, este așa-numitul radiator de plăci. Designul său asigură transferul eficient de căldură cu o lungime semnificativă de conducte, ceea ce permite utilizarea eficientă a unor astfel de produse nu numai în clădirile rezidențiale, ci și în clădirile publice și instalațiile industriale.

În articolul nostru vom vorbi despre caracteristicile modelelor lamelare și, de asemenea, vom descrie principalele lor avantaje și dezavantaje.

Instalarea schimbătoarelor de căldură pe țevi poate crește semnificativ eficiența încălzirii.

Descrierea produsului

Proiectarea dispozitivelor

Radiatoarele de încălzire lamelă vechi din URSS au fost utilizate aproape la același nivel cu bateriile uzate din fontă. Acestea au fost instalate în școli, clinici, instituții publice - adică unde a fost necesar să se încălzească un volum suficient de mare de aer.

Anterior, astfel de radiatoare au fost folosite pretutindeni.

Până în prezent, proiectarea unor astfel de dispozitive a fost ușor îmbunătățită (în principal datorită utilizării materialelor moderne), însă schema generală a rămas neschimbată:

Sistemul se bazează pe un tub curbat în formă de U prin care se mișcă lichidul de răcire.. Robinetele sunt instalate la intrare și la ieșire, permițând radiatorului să fie deconectat de la sistem.

Fiți atenți! Robineții cu bilă simpli sunt utilizați cel mai adesea, deoarece nu este necesară ajustarea fluxului de lichid de răcire, dar este nevoie de fiabilitate cât mai mult posibil.

Plăcuțele schimbătorului de căldură sunt introduse pe tub.. Ele pot fi fabricate din același material ca și tubul, sau pot fi fabricate dintr-un alt metal.

Proiectare cu schimbătoare de căldură deschise

Cel mai adesea, întregul sistem este asamblat într-o cutie din metal subțire cu pereți subțiri, funcția principală fiind aceea de a proteja schimbătoarele de căldură de praf, zgârieturi și arsuri atunci când intră în contact cu un încălzitor pe care o persoană o salvează. Pentru a elibera aer cald în partea superioară a corpului, se fac găuri.

Principiul de funcționare

Un astfel de sistem funcționează foarte simplu:

Acesta este modul în care funcționează plăcile de transfer de căldură.

Suportul de căldură (apă fierbinte sau abur cu temperatură înaltă) se deplasează sub conducte de până la 20 atmosfere. În acest caz, viteza mare de mișcare duce la faptul că atunci când se deplasează de-a lungul conturului, temperatura lichidului de răcire scade ușor.
Când trece prin zonă cu schimbătoare de căldură, apa cedează o parte din energie plăcilor. Acestea, la rândul lor, se încălzesc rapid până la o temperatură ridicată.

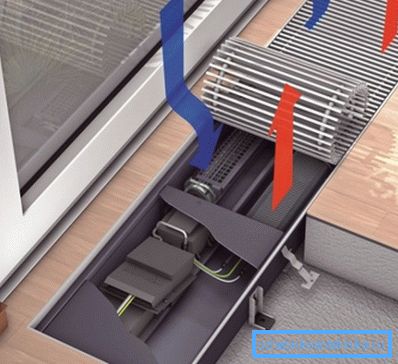

Deplasarea fluxului de căldură în modelul încorporat

Aerul rece intră în carcasa radiatorului prin găurile din partea inferioară.
O suprafață mare a plăcilor facilitează transferul de căldură, deoarece acestea sunt în aproape toată suprafața în contact cu aerul.
După ce temperatura aerului se ridică, se ridică și iese din carcasă prin găurile din capac.

Fiți atenți! Există și modele neambalate, dar eficiența acestora este mai mică datorită unui anumit procent de pierdere de căldură.

Procesul de mișcare verticală a aerului în timpul schimbului de căldură are loc în mod continuu și se numește convecție. Dispozitivele de încălzire în sine sunt deseori denumite convectoare.

Trebuie remarcat că nu întotdeauna este suficientă creșterea naturală a aerului. În acest caz, un ventilator este montat în partea inferioară a carcasei, care asigură mișcarea masei de aer. Pe de o parte, costul încălzirii crește datorită utilizării energiei electrice suplimentare, dar, pe de altă parte, eficiența crește, de asemenea, semnificativ.

Soiuri principale

Până în prezent, piața oferă mai multe tipuri de baterii tip lamelar.

Ele pot fi împărțite în mai multe semne:

Caracteristică prin clasificare	specie
material	Este materialul care determină cât de eficient dispozitivul va transfera căldura: Oțel - cea mai comună și, în același timp, cea mai accesibilă. Diferă în simplitatea unui design, fiabilitate și durabilitate, dar în același timp nu posedă cea mai bună termoliză. Cupru - mult mai rar și mai scump. Cuprul practic nu corodează, tolerează influențele hidraulice și se distinge prin conductivitatea termică ridicată. În plus, produsele de cupru arată foarte atractivă, deoarece experții recomandă instalarea lor în cazuri perforate sau în spatele ecranelor lattice. Bimetalice - include țevi din oțel sau cupru și schimbătoare de căldură din aluminiu. Prin utilizarea aluminiului, se obține o creștere a transferului de căldură în modelele de oțel și o reducere a costului produselor bazate pe circuite de cupru.
Numărul de conducte din carcasă	Un tub - sunt un "pachet" de o conductă și un set de plăci de transfer termic. Multitube - sunt completate cu un colector, care distribuie lichidul de răcire la mai multe circuite.
Tipul conexiunii	Racord lateral - atunci când instalați manual, va trebui să folosim fitinguri speciale care permit conectarea țevilor la fitingurile instalate pe suprafața laterală. Racordul inferior - fitingurile sunt situate pe planul inferior, ceea ce facilitează procesul de îmbinare cu cablajul conductei.
Metoda de montare	Suspendat - montat pe perete. Instrucțiunea recomandă utilizarea unui dispozitiv de fixare special care permite schimbătorilor de căldură să se fixeze la o anumită distanță de suprafața rulmentului. Embedded - cel mai adesea instalat într-o nișă din podea. Cazul este amplasat fie direct pe tavan, fie pe un stand izolator special.

Combinația dintre tuburile de cupru și plăcile din aluminiu

Avantaje și dezavantaje

Cererea de radiatoare pe plăci pe încălzitoarele de piață pentru bunuri imobiliare comerciale și publice se datorează avantajelor lor obiective:

În primul rând, viteza mare a lichidului de răcire vă permite să stabiliți contururi lungi cu pierderi minime de energie.
În al doilea rând, absența îmbinărilor interne face ca sistemul să fie extrem de fiabil: un circuit montat corect, fără scurgeri și goluri, trebuie să reziste la o presiune de opresiune de până la 40 de atmosfere.

Montarea unui convector cu plăci în podea

În al treilea rând, avantajul fără îndoială este costul scăzut al produselor și al componentelor pentru acestea, datorită simplității designului. Aceasta se referă, în primul rând, la termostate, care funcționează pe principiul dozării fluxului de agent de răcire.

Desigur, există dezavantaje:

Pe de o parte, aspectul radiatoarelor lasă mult de dorit, deoarece corpul în formă de cutie nu se distinge prin designul original.
Pe de altă parte, dacă scoateți carcasa, aripioarele schimbătorului de căldură vor fi înfundate cu praf, ceea ce va reduce semnificativ eficiența încălzirii.

Sfat! Chiar și o baterie închisă trebuie curățată periodic cu un aspirator, îndepărtând murdăria din orificiile de evacuare din partea superioară a carcasei.

concluzie

Radiatorul din oțel lamelar este destul de simplu, dar în același timp eficient. Nu ar trebui să fie folosit peste tot, dar în cazul în care este necesar să se încălzească o zonă mare rapid și eficient, va fi cu siguranță adecvată. Puteți afla mai multe despre caracteristicile unor astfel de baterii dacă vă faceți timp pentru a viziona videoclipul din acest articol.
