Pompă de apă pentru încălzire: circulația forțată a

Cel mai adesea, sistemele moderne de încălzire utilizează dispozitive speciale care permit circulația forțată a apei. Acestea sunt pompe de apă pentru încălzire și sunt deosebit de relevante dacă sunt destinate să furnizeze clădiri cu o suprafață mare cu căldură.

Beneficiile circulației forțate

Deplasarea agentului de răcire în sistemele de încălzire poate fi efectuată în mod natural sau cu ajutorul unor dispozitive suplimentare. În primul caz, lichidul circulă datorită diferenței de temperatură, iar în al doilea - datorită pompelor conectate la rețeaua electrică.

Metoda forțată are o serie de avantaje incontestabile:

• Nu este necesară respectarea strictă a regulilor privind amplasarea conductelor.
• Este posibilă ajustarea temperaturii în încăperi individuale în timpul funcționării sistemului.
• În prezența unui dispozitiv de circulație, pot fi utilizate elemente cu un diametru mai mic.
• Economia la consumul de combustibil este asigurată prin reglarea automată.

NOTĂ! Principalul dezavantaj este că dispozitivul pentru transferul lichidului de răcire depinde de sursa de alimentare. În caz de urgență pe liniile electrice, sistemul nu mai funcționează.

Tipuri de dispozitive de bază

Pompele de circulație pentru sistemele de încălzire pot varia în mod semnificativ, astfel încât prețul acestora poate varia într-o oarecare măsură. Unele modele se disting prin puterea mare, alții - indicatori de rezistență la uzură sau orice alte caracteristici. Cu toate acestea, toate dispozitivele pot fi împărțite în două tipuri.

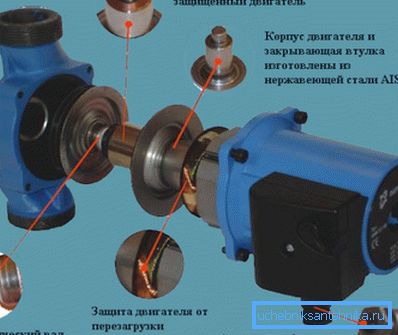

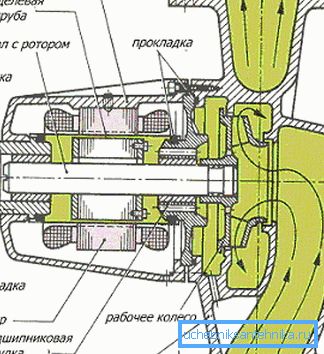

Proiectarea rotorului umed

În astfel de dispozitive, partea rotativă este localizată direct în mediul pompat. Din rotorul statorului este separat un geam special, care este fabricat din oțel inoxidabil. În ceea ce privește axul rotorului, acesta poate fi realizat nu numai din metal, dar și din ceramică.

Eficiența acestui dispozitiv pentru pomparea lichidului este de aproximativ 50%, iar acest lucru este în mod normal suficient. Noile modele cu rotor imersat direct în lichidul de răcire sunt construite cu suportul principiului modular, atunci când blocurile sunt instalate în conformitate cu debitul și dimensiunile necesare.

Rotorul acestui tip de pompe de circulație combină avantajele mecanismelor radiale și axiale. Lagărele împreună cu rotorul și axul formează o singură unitate. La lansare, astfel de structuri sunt capabile să producă eliminarea independentă a aerului.

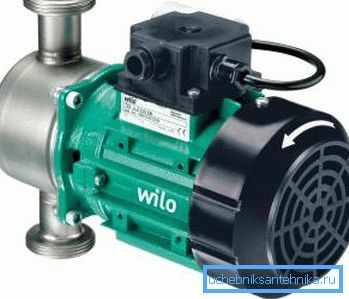

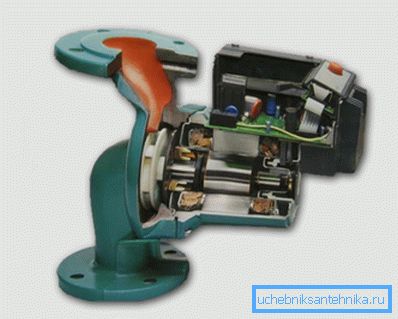

Produse cu rotor uscat

Aceste dispozitive se caracterizează printr-o eficiență mai mare, fiind, prin urmare, mai potrivite pentru instalarea în sisteme în care este necesar să pompeze volume mari. Motoarele pentru motoare nu vin în contact cu lichidul de proces. O caracteristică caracteristică este prezența unei etanșări speciale între motor și camera pompelor.

Atunci când se lucrează între suprafețele alunecoase, se formează o peliculă subțire de apă, deoarece în sistemul de încălzire lichidul este supus unei presiuni ridicate, în comparație cu atmosfera înconjurătoare. O astfel de membrană permite etanșarea atunci când părțile principale se rotesc.

Inelul este fabricat de obicei din carbon aglomerat, oțel inoxidabil sau ceramică.

Dacă vorbim despre caracteristicile de proiectare, atunci putem distinge două subspecii de produse, ale căror costuri vor diferi semnificativ.

• Dispozitivele consolă sunt realizate sub forma unei structuri separate, care nu are legătură cu corpul. Rotorul și arborele motorului sunt conectate printr-o cuplă specială.
• Analogurile monobloc sunt un bloc care include motorul și corpul însuși. În această versiune, rotorul este montat pe arbore.

Fiți atenți! Utilizarea produselor cu rotor uscat pentru încălzirea clădirilor mici nu are sens. Aveți posibilitatea să le instalați atunci când creați un sistem de încălzire în cabane mari și alte clădiri mari.

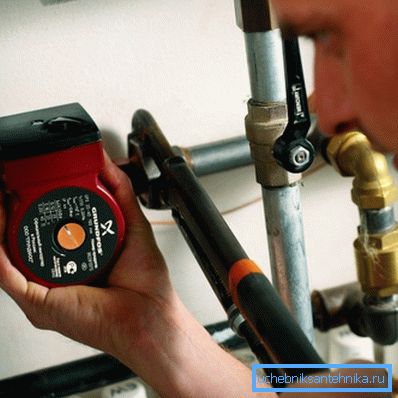

Efectuarea de instalare

Pentru a instala dispozitivul în mod realist cu propriile dvs. mâini, deoarece acest proces nu implică acțiuni complicate, deși veți avea nevoie de anumite abilități. Completați cu dispozitivul principal sunt furnizate întotdeauna inele de etanșare și piesele necesare.

Dispoziții principale

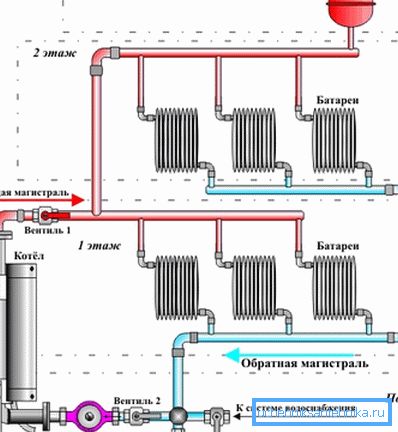

• Locul de instalare trebuie să fie selectat astfel încât să fie posibilă instalarea suplimentară a filtrului grosier. Acesta va proteja dispozitivul de pătrunderea particulelor mari de rugină și alte incluziuni.
• După lucru, rotorul trebuie să fie orizontal. Dacă acest lucru este neglijat, pompa de circulație va produce un zgomot în timpul funcționării sau va înceta să funcționeze cu totul.
• În timpul instalării, duzele nu trebuie confundate. De regulă, pe corp sunt plasate săgeți speciale, care reflectă direcția de mișcare a mediului de lucru.
• Racordurile filetate trebuie să fie etanșate cu o bandă specială sau cu cabluri regulate. Elementele de îmbinare sunt în mod necesar separate prin garnituri.

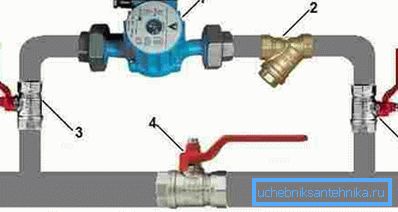

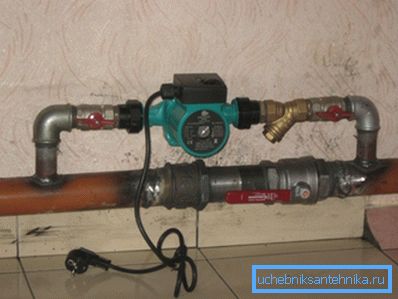

• Instalarea pompelor și a supapelor de închidere se efectuează direct pe bypass, ceea ce este necesar pentru ca, în situații de urgență, lichidul de răcire să poată trece prin conducta centrală.
• Înainte de a porni sistemul, deșurubați șurubul de pe capac. În acest caz, aerul va fi scos din sistem.

Secvența acțiunilor

Când instalați pompa, trebuie să respectați un plan specific pentru a evita situațiile dificile. Instrucțiuni detaliate pentru efectuarea operațiunilor sunt furnizate mai jos.

Ea reflectă cele mai importante momente.

1. Primul pas este de a pregăti sistemul de încălzire pentru instalarea dispozitivului.. Pentru a face acest lucru, a îndepărtat complet lichidul de răcire. De asemenea, este de dorit curățarea conductelor de încălzire.
2. Apoi, pompa însăși este instalată direct pe supapa de by-pass.. La fixarea arborelui motorului, cutia trebuie rotită cu un efort minim. La marginile macaralelor instalate.
3. Aceasta este urmată de introducerea unui accident vascular cerebral în conducta centrală.. În timpul lucrului, se folosesc accesorii speciale sau mașini de sudură. O macara este de asemenea instalata pe conducta principala.
4. Lucrările de instalare sunt urmate de conectarea la rețeaua electrică.. Toate modelele funcționează de la linii cu o tensiune de 220 volți.
5. După efectuarea lucrării principale, sistemul este testat.. Pentru a face acest lucru, este umplut cu lichid de răcire. Dacă nu există scurgeri și circulația este normală, munca a fost efectuată calitativ.

Atenție! Pentru a nu scurge lichidul din întregul sistem, puteți utiliza ventile. Este instalat direct în fața locului unde va fi amplasat dispozitivul.

Cauze posibile de eșec

• Poziționarea necorespunzătoare a terminalului și a cablului principal duce la defecțiuni grave.
• Motorul nu este amplasat orizontal, deci există o acumulare de aer în interior, care dezactivează dispozitivul.
• Dispozitivul slab de filtrare trece particule solide, în legătură cu funcționarea produsului.

Ca o concluzie

Pompele de circulație pentru încălzirea apei în sistemele moderne de încălzire sunt considerate a fi elemente obligatorii, întrucât, prin urmare, instalarea conductelor se realizează ținând cont de considerentele estetice. Pentru o cunoaștere mai detaliată cu dispozitivul, este recomandat să urmăriți videoclipul propus.
