Pompă de circulație pentru încălzire: selectare și instalare

Cum funcționează pompa de circulație tipică pentru sistemul de încălzire? Care sunt semnele pentru alegerea acestui dispozitiv? Cum se instalează în sistem? Să încercăm să răspundem la aceste întrebări.

clasificare

Pompele de circulație pentru încălzirea dispozitivului nu sunt foarte diferite de alte pompe pentru pomparea lichidelor cu un nivel scăzut de contaminare: rotorul (de obicei centrifugal) este responsabil pentru crearea capului hidraulic; cuplul generat de un motor electric.

Există, totuși, o serie de semne care permit ca aceste dispozitive să fie clasificate.

Partea umedă

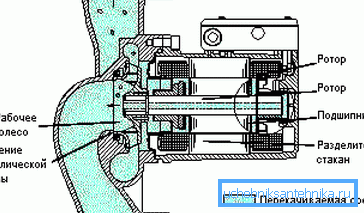

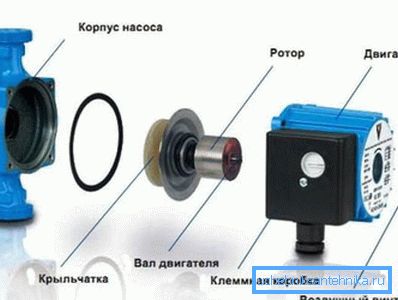

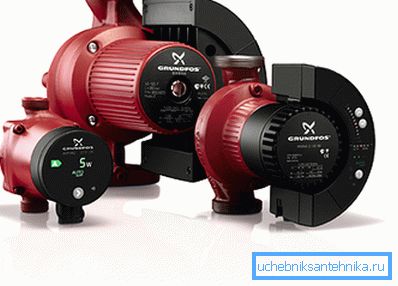

Aproape toate circuitele de încălzire utilizate în case particulare - cu un rotor umed. De fapt, acest lucru înseamnă doar că rotorul motorului electric este scufundat direct în agentul de răcire, care asigură îndepărtarea căldurii în exces și lubrifierea lagărelor.

Popularitatea acestui tip de dispozitiv se datorează unui set foarte atractiv de caracteristici:

• Ele sunt practic silențioase.
• Acestea nu necesită întreținere (lubrifierea și curățarea rulmenților, gauri de umplere etc.).
• Protecția lor termică nu depinde de dispozitive automate suplimentare: este asigurată chiar de prezența lichidului de răcire în circuit.
• De regulă, pompele de circulație pentru sistemele de încălzire cu un rotor umed au mai multe moduri de funcționare cu turații sau variații variabile în mod continuu.

Doar pentru a nu forma o evaluare unilaterală a acestei clase de dispozitive din partea cititorului, merită adăugată o lingură de gudron în butoi de miere.

1. Datorită sistemului de lubrifiere a rulmenților cu agent de răcire, pompele sunt foarte sensibile la compoziția și puritatea lor.. Prezența nisipului și a scalei este inacceptabilă.

Apropo: problema este complet rezolvată prin instalarea unui filtru grosier în fața dispozitivului.

1. În această clasă, pompa de recirculare pentru încălzire este montată numai cu un ax orizontal.

Uscat rotor

O pompă circulară pentru încălzirea cu un rotor uscat este adesea un rotor pe un arbore comun cu un motor; totuși aici rotorul motorului se rotește în aer.

Prin urmare, caracteristicile unităților:

• Nivelul de zgomot este peste medie. Zgomotul este creat, în primul rând, de un rotor separat al ventilatorului care răcește motorul electric.
• Protecția termică asigură un releu separat. Rezultatul este supraîncălzirea frecventă, încălcând rezistența la rotire a statorului în timpul defecțiunilor sale.
• Pompa necesită întreținere (cel puțin - lubrifierea notabilă a lagărelor și a garniturii de etanșare).
• Nu poate fi montat cu motorul în jos - pur și simplu pentru că carcasa motorului este scursă, iar scurgerea arborelui va cauza un scurtcircuit în el.
• În plus, dispozitivele de acest tip sunt de obicei cu o singură viteză.

Care sunt avantajele utilizării unui rotor uscat cu atât de multe caracteristici neplăcute? Faptul că lichidul de răcire (sau orice alt mediu) poate avea un grad arbitrar de contaminare: acest lucru nu va afecta durata de viață a rulmenților și a motorului electric costisitor.

Dispozitivele cu rotor uscat sunt mai multe subcategorii separate.

cantilever

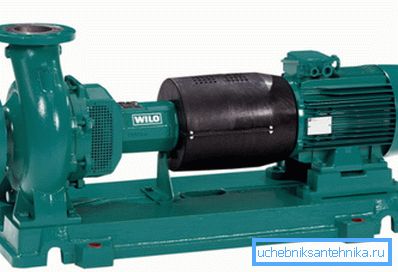

Această clasă include în principal pompe industriale pentru încălzire. Trăsătura lor principală este instalarea motorului și a rotorului pe o platformă comună (consola) cu posibilitatea înlocuirii independente; Prin urmare, motoarele de diferite puteri și dimensiuni pot funcționa cu un rotor - este suficient doar să păstrați alinierea în timpul instalării.

Notă: rotorul nu este așezat aici pe aceeași rampă cu rotorul motorului. Acestea sunt de obicei conectate prin flanșe.

Când instalați această clasă de dispozitive, este util să cunoașteți câteva subtilități.

• Pompele de circulație industriale puternice pentru încălzire sunt montate pe o fundație separată, care nu este conectată la fundația clădirii.
• Pentru a elimina deviațiile axiale minore, flanșele conexiunii dintre motor și arborele pompei nu sunt adesea îmbinate rigid între ele prin șuruburi, ci prin segmente de cauciuc ranforsat (de exemplu, o bandă transportoare).

bloc

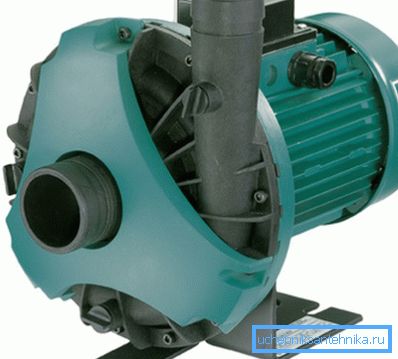

Spre deosebire de construcția anterioară, într-o pompă de bloc, rotorul se află pe un arbore comun cu motorul. Pompa funcționează numai cu un singur tip de motor.

Inline

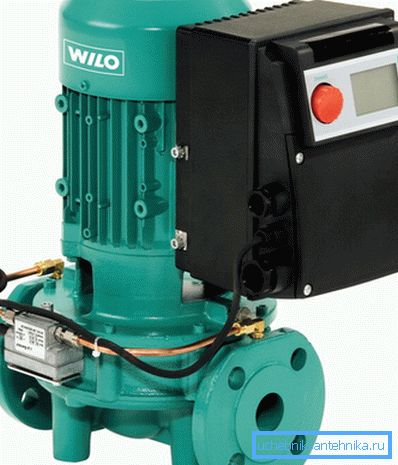

Această pompă de circulație în sistemul de încălzire este diferită prin faptul că conexiunile de admisie și evacuare sunt pe aceeași axă, ceea ce permite montarea acesteia pe o porțiune dreaptă a conductei, cu o distanță minimă între flanșe (linia in engleză, linia de linie).

Selecția prin parametri

Deci, trebuie să ne facem propriile mâini pentru montarea unui sistem de încălzire cu caracteristici cunoscute (numărul și tipul dispozitivelor de încălzire, diametrul țevilor etc.).

Cum să alegeți caracteristicile tehnice optime ale dispozitivului?

Sursă de alimentare

Pentru dispozitive industriale de putere considerabilă, este de 380 volți; pentru majoritatea gospodăriilor - 220. Singurul avantaj al alimentării cu energie de la 12 volți este creșterea siguranței în caz de deteriorare a carcasei; prețul acestei garanții este necesitatea de a achiziționa un convertor suplimentar și de a instala cablajul de joasă tensiune.

Presiunea pe cap

Dacă sistemele de încălzire industriale cu circulație de pompare necesită calcule hidraulice complexe pentru a determina necesitatea presiunii, atunci cu case și apartamente totul este simplu: rezistența hidraulică a circuitului de orice lungime rezonabilă nu depășește 2 metri, ceea ce corespunde valorii minime a acestei caracteristici.

În cazul în care în eticheta pompei pot găsi o indicație a presiunii create de ea?

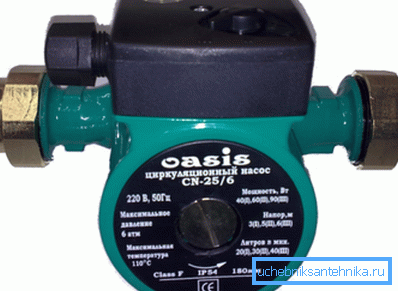

De regulă, undeva în apropierea numelui există două grupuri de numere separate printr-o cratimă (de exemplu, 25-40). În această etichetare:

productivitate

Acesta poate fi selectat în două moduri. Cea mai simplă dintre ele se referă la determinarea volumului total al sistemului de încălzire și la înmulțirea cu trei.

Încă o dată: pompa trebuie să treacă prin tot volumul lichidului de răcire de trei ori pe oră. Cu o circulație mai lentă în înghețuri severe, diferența de temperatură dintre începutul și sfârșitul circuitului va fi prea mare.

Metoda de estimare a performanței puterii totale de căldură a unui sistem de încălzire este oarecum mai complicată.

Formula de calcul este G = Q / (1.163 * Dt), unde:

• G - productivitatea în metri cubi;

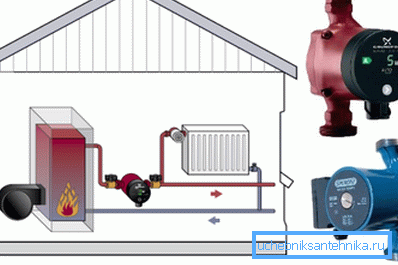

• Q este puterea sursei de căldură sau puterea termică a unui circuit separat în kilowați.

• 1.163 este capacitatea de căldură a apei (constantă);
• Dt este diferența de temperatură dintre debit și retur (valoarea normală este de 20 de grade).

Astfel, pentru un cazan cu o capacitate de 16 KW și o deltă de temperatură de 20 de grade, o ieșire de 16 / (1.163 * 20) = 0.7 m3 / oră este optimă.

montare

Cât de greu este să instalați pompe de circulație pentru sistemele de încălzire cu propriile mâini?

În general, aici sunt câteva subtilități.

• Conexiunea la alimentare este recomandată cu putere prin intermediul unei prize de împământare.

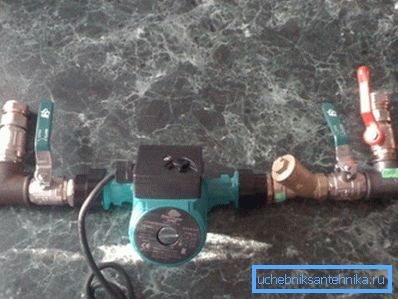

• Un filtru grosier este amplasat în fața pompei de-a lungul agentului de răcire.
• Pe ambele părți ale ansamblului pompei și filtrul de pe supapa de încălzire este amplasat - supapă sau supapă de închidere.

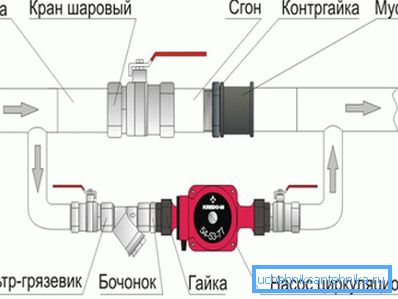

• Dacă pompa este plasată într-un sistem de gravitație și se presupune că va fi utilizată cu circulație naturală în viitor, este lăsat un bypass între punctele de interceptare. Este în mod necesar furnizat cu o supapă de reținere (o bilă mai bună).

Util: dacă, în cazul funcționării pompei, nu există circulație în sistemul de încălzire, aceasta înseamnă cel mai probabil o supapă de reținere neetanșată. Răcirea începe să circule într-un cerc mic, prin bypass.

concluzie

Vom lua în considerare cunoștințele noastre (deși puțin cam superficiale) cu acest tip de echipament de încălzire.

Ca întotdeauna, videoclipul atașat va oferi cititorului materiale suplimentare. Mult noroc!
