Pompe de incalzire pentru uz casnic: scop, dispozitiv,

Pompa de încălzire pentru casă este o unitate obligatorie pentru sistemele cu circulație forțată a agentului de răcire. Cele mai multe scheme moderne sunt construite tocmai pe principiul obligatoriu, deci problema alegerii unui dispozitiv de circulație este foarte importantă. Vom vorbi despre proprietățile de bază și criteriile pentru alegerea unei pompe pentru încălzire.

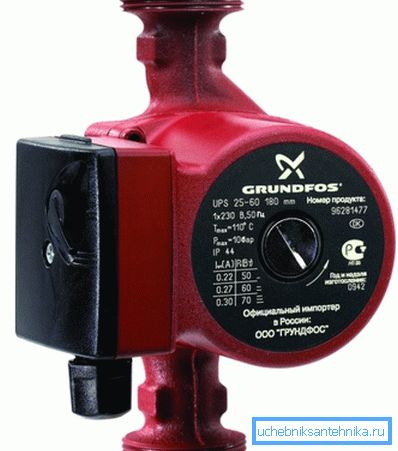

Pompă de circulație de încălzire

numire

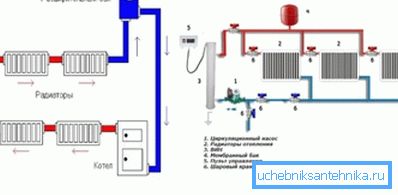

Există două tipuri de organizare a mișcării agentului de răcire în sistemele de încălzire:

• naturale;
• și circulația forțată.

Circulația naturală este posibilă în mici scheme simple de cablare, totuși conductele extinse și ramificate necesită mișcarea forțată a fluidului.

Anterior, a fost folosit încălzirea unei case particulare fără pompă, deoarece unitățile erau în cantități mici și erau destul de scumpe. În plus, nu toate așezările au fost electrificate, iar motorul pompei este alimentat de energie electrică.

Cu toate acestea, chiar și sistemele mici încearcă să facă cu circulația forțată, deoarece aceasta crește eficiența transferului de căldură, crește eficiența încălzirii, iar consumul de gaz pentru încălzirea lichidului de răcire, respectiv, scade. Economia de combustibil în sistemele cu circulație forțată poate fi de până la 30% în comparație cu mișcarea naturală a apei datorată mișcării convective a straturilor de temperaturi diferite.

Fiți atenți! Pompa de circulație este necesară pentru organizarea mișcării forțate a agentului de răcire datorită funcționării pompei cu un motor electric.

În circuitele cu mai multe circuite cu distribuție cu fascicul colector, clădirile cu mai multe etaje și suprafețe mari de încălzire normală a circulației naturale în sistemul de încălzire sunt imposibile datorită rezistenței hidraulice mari care apare în conductă. Pentru a depăși această rezistență, este necesară o pompă de circulație.

Dispozitiv și principiu de funcționare

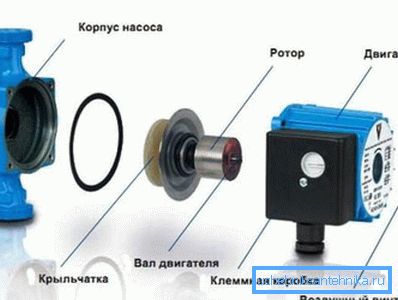

Să înțelegem cum este proiectată pompa pentru încălzirea unei case. Pentru claritate, folosim schema părților principale ale dispozitivului:

Astfel, următoarele unități fac parte din unitate:

• Corpul pompei, din fontă sau din oțel inoxidabil. Aici este captarea rotorului de rotație a apei și pomparea acestuia într-o anumită direcție;
• Carcasa motorului cu înfășurări statorice. Un câmp magnetic rotativ este indus în bobine, ceea ce determină mișcarea rotorului;

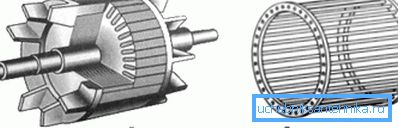

• Rotorul cu carlig de vânt al motorului, în care câmpul statorului induce un curent care interacționează cu câmpul de armătură rotativă (principiul asincron de funcționare);
• Arbore motor cu rulmenți ceramici care transmite cuplul la rotor;
• Rotorul, care se rotește pe arbore și captează fluidul, îndepărtându-l;
• Între rotor și rotor este o manșon de protecție care nu permite pătrunderea apei în motor;
• Terminal cu unitate de comandă, comutator de viteză sau convertor de frecvență;
• Șurub de aer pentru a elimina aerul în exces.

Principiul funcționării unei astfel de mașini este după cum urmează: un curent alternativ este furnizat înfășurării statorului și creează în el un câmp magnetic pulsatoriu (rotativ) cu o viteză de rotație de 3600 rpm cu o pereche de înfășurări. Liniile de forță ale forței intersectează rotorul staționar și induc un curent în bobină care creează câmpul rotorului.

Câmpul rotativ al statorului captează (atrage) rotorul și îl determină să se rotească cu el. Arborele este conectat rigid la rotor și, prin urmare, se rotește, transferând forța spre rotorul situat pe el, care pompează lichidul din corpul pompei și creează circulația în sistem.

Fiți atenți! Pentru funcționarea normală a unității, pompa trebuie umplută cu apă, altfel fluidul nu va fi prins și rotorul se va roti la ralanti.

Unitatea de control vă permite să reglați viteza de rotație a arborelui prin comutarea terminalelor (adăugarea sau reducerea numărului de perechi de înfășurări ale armăturii) sau prin convertirea frecvenței curentului alternativ.

Criterii de selecție

Pentru a selecta dispozitivul corespunzător, trebuie să cunoașteți următorii parametri:

1. Presiunea pe care trebuie să o asigure pompa. Este egal cu rezistența hidraulică totală a conductei, măsurată în metri de coloană de apă;
2. Performanța unității. Echivalent cu debitul de agent de răcire din sistem, calculat prin calcule;
3. Dimensiuni de conectare. Indicați pe carcasa motorului, mai des sunt două tipuri - 25 și 32 mm sau, respectiv, 1,25 inci;
4. Montarea sau dimensiunile globale ale produsului. Acestea ar trebui luate în considerare pentru ca unitatea să se potrivească în conductă.

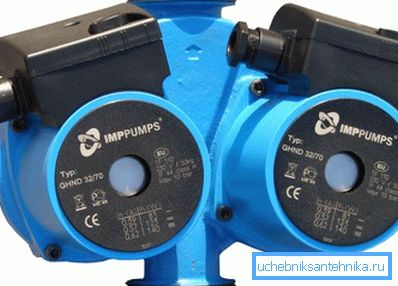

Fiți atenți! Dacă te uiți la etichetarea cazului, vei vedea un raport numeric acolo, de exemplu, 32/70. Primul număr indică dimensiunea de conectare în milimetri, iar al doilea - presiunea în decimetri, adică 70 este 7 metri de coloană de apă.

Presiunea din sistem poate fi calculată pur și simplu prin formula

H = F * s, unde:

• H - cap în metri de coloană de apă;
• F - numărul de etaje cu un subsol inclusiv;
• c - coeficient mediu egal cu valoarea pierderilor hidraulice de la un etaj al unei clădiri. Potrivit SNiP, acesta este de 0,7 - 1,1 m pentru sisteme cu două țevi și de 1,16 - 1,85 m pentru sistemele cu fascicul colector.

Pentru conducta unei case private ar trebui să ia valoarea maximă a coeficientului.

Performanța se calculează în funcție de o schemă simplificată sau pe baza caracteristicilor presiunii de curgere. Formula simplificată pentru calcularea:

Q = W / 1,163 * 20 = 0,043 * W, unde:

• Q - performanță;
• W este cantitatea de energie termică necesară pentru încălzirea camerei.

Cunoscând presiunea și performanța, puteți determina punctul de funcționare al pompei, punând valoarea presiunii pe axa verticală a graficului și debitul - pe orizontală. Apoi, conform catalogului, puteți ridica un dispozitiv al cărui punct de operare este cât mai aproape posibil de punctul pe care l-am definit:

Lucrări de asamblare

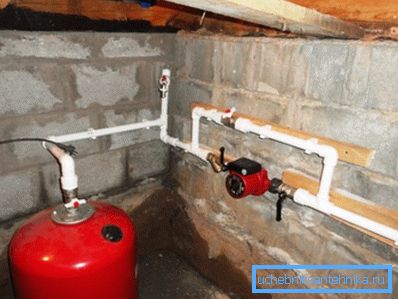

Instrucțiunile de instalare pompa este foarte simplă. Este instalat pe conducta de retur nu departe de cazan, deoarece în această secțiune a circuitului este cea mai scăzută temperatură a agentului de răcire.

Înainte de a intra în produs, se taie un filtru grosier de apă și, înainte de filtru și după ce pompa pleacă, sunt montate supape cu bilă astfel încât dispozitivul să poată fi înlăturat pentru înlocuire sau reparație fără a scurge apa.

Adesea, unitatea este instalată prin bypass, iar secțiunea de bypass a țevii este blocată de o macara. Dacă pompa se descompune, puteți deschide supapa de by-pass pentru circulația naturală a fluidului.

Fiți atenți! După instalarea mașinii de circulație, testarea presiunii de încercare a sistemului de încălzire la domiciliu trebuie efectuată cu ajutorul unei prese speciale.

concluzie

O pompă de circulație este un element necesar sistemelor moderne de încălzire pentru case particulare și obiecte mari. Selectarea și instalarea unității se face în conformitate cu instrucțiunile descrise mai sus. Videoclipul vă va ajuta să alegeți și să instalați produsul.
