Pompe pentru încălzire: cum se alege echipamentul electric

În construcțiile moderne, sistemele de încălzire cu circulație forțată a agentului de răcire câștigă din ce în ce mai multă popularitate. Unul dintre elementele principale ale acestei rețele de inginerie este o pompă pentru încălzire Dacă decideți să proiectați un astfel de sistem climatic cu propriile mâini, dar nu știți ce echipament să preferați, unde să puneți pompa electrică și cum să calculați puterea, vă recomandăm să vă familiarizați cu materialul descris mai jos.

Principiul funcționării dispozitivului

Răspunzând la întrebarea dacă aveți nevoie de o pompă pentru un sistem de încălzire - pentru a organiza un curent direct al agentului de răcire sau pentru a alimenta o rețea de climă gravitațională - trebuie luați în considerare mai mulți factori.

Una dintre cele mai importante este zona încălzită și numărul de etaje ale casei. Dacă vorbim despre o mică ședință, circulația naturală este suficientă. Dar când clădirea casei dvs. are mai mult de 200 de metri pătrați. metri din suprafața totală sau are trei sau mai multe etaje - pompa de încălzire este o necesitate.

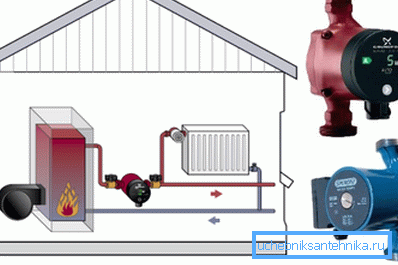

Presiunea agentului de răcire în sistemul gravitațional nu depășește 0,6 MPa, ceea ce nu este suficient pentru a asigura o încălzire de înaltă calitate a întregii case. Pompa instalată pentru sistemul de încălzire face posibilă organizarea unei distribuții eficiente a apei încălzite sau a antigelului asupra tuturor radiatoarelor, indiferent cât de departe sunt cazanele.

Conform principiului de funcționare, pompele de circulație pentru rețelele climatice domestice și industriale sunt similare instalațiilor de drenaj.

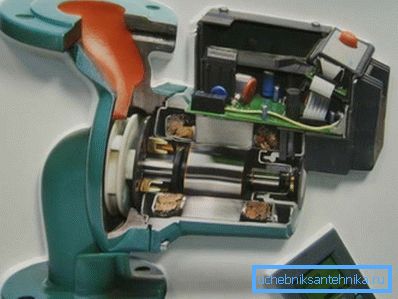

Ele constau din următoarele elemente:

• cazuri - de regulă, este fabricat din oțel inoxidabil pentru a evita coroziunea;
• rotor - adesea este fabricat din ceramică din aceleași motive;
• arbore - poartă o roată cu lame, care asigură un flux de apă sau alt fluid în țevi.

Rotorul rotorului raportează motorul electric. Ventilele ridică lichidul furnizat prin orificiul de intrare și îl împing în priză. În acest fel, este posibil să se depășească rezistența hidraulică care se produce în secțiunile dificile ale țevilor și să se asigure aprovizionarea cu agent de răcire a tuturor elementelor sistemului de încălzire.

Avantajele echipamentelor

În magazinele de specialitate moderne au fost vândute diferite pompe pentru sisteme de încălzire. Acestea se disting unul de celalalt prin pret, tensiune de functionare (220 sau 12 volti) si alte caracteristici tehnice.

Cu toate acestea, indiferent de tipul, modelul și modificarea, încălzirea cu o pompă are multe avantaje. Cele mai importante caracteristici ale acestor structuri sunt prezentate în tabel.

Chiar dacă proiectați un sistem de încălzire gravitational, puteți instala o pompă de încălzire suplimentară care va crește performanța rețelei, dacă este necesar (de exemplu, când temperatura exterioară a aerului este prea rece).

Fiți atenți! Sistemele de încălzire cu o pompă de circulație sunt volatile. Asta înseamnă că acestea vor funcționa numai atunci când electricitatea este furnizată casei. Pentru a nu îngheța în cazul întreruperilor prin cablu sau întreruperii alimentării cu energie, se recomandă instalarea unui UPS alimentat de la baterie pentru pompa de încălzire, care va permite funcționarea acesteia pentru o perioadă de timp. Dacă în satul dvs. există adesea întreruperi de energie, ajutați-vă la un generator diesel. O astfel de stație de pompare pentru încălzire va fi complet autonomă.

Tipuri de pompe

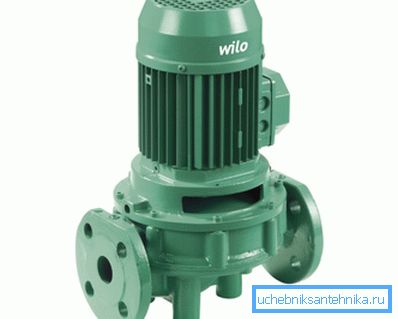

Echipamente "uscate" de tip

După cum sugerează și numele, o caracteristică a acestor pompe este că lichidul de pompare al rotorului nu vine în contact cu acesta. Corpul de lucru al unității este separat de piesa electrică prin garnituri speciale de etanșare, care sunt lustruite cu atenție și ajustate pentru a preveni scurgerile.

O pompă de încălzire uscată are o capacitate foarte mare, dar datorită prezenței sigiliilor produce o mulțime de zgomot în timpul funcționării.

În timpul funcționării sale este de asemenea necesar să se ia în considerare următoarele caracteristici:

1. O pompă uscată poate fi instalată numai într-o încăpere separată - camera cazanului. În caz contrar, vibrațiile și zgomotul îl vor face incomode să găsească oameni în camera în care este montat.
2. În timpul funcționării, rotorul creează turbulențe de aer în jurul mantalei pompei. Acestea generează praf, care poate ajunge în interiorul dispozitivului și poate sparge etanșeitatea inelelor de etanșare.

Pentru a evita acest lucru, este necesar să se mențină curățenia în camera cazanului și să se obțină modele de pompe cu un strat hidraulic special - un strat de apă între garnituri, care captează particulele de praf și le împiedică să intre în rotor.

Pompele de încălzire de tip uscat sunt împărțite în mai multe tipuri:

• vertical - în acest tip de echipament arborele motorului este amplasat vertical (astfel de unități se utilizează în cazurile în care este necesară pomparea unei cantități mari de lichid de răcire);
• cantilever - o conductă care furnizează apă, aflată pe partea exterioară a "melcului", și ieșirea - pe capătul diametral opus al corpului;
• bloc - apa intră în pompă în direcția axei sale și este afișată radial.

Echipamente umede

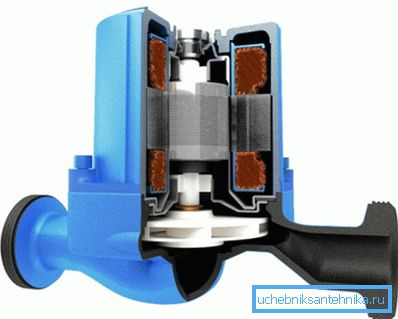

Particularitatea acestui tip de pompă este că rotorul și lamelele sunt spălate de lichidul de răcire, care este pompat prin sistem. În acest caz, motorul electric propriu-zis este separat de corpul de lucru cu o sticlă specială umplută cu lubrifiant, care nu permite ca apa sau antigelul să umple partea electrică a dispozitivului.

O pompă "umedă" în sistemul de încălzire este instalată dacă lungimea conductelor și numărul radiatoarelor este mică. Este potrivit pentru case mici, vile și apartamente oraș.

În ciuda puterii mici, unitatea descrisă are multe alte avantaje:

• funcționează aproape tăcut;
• nu necesită întreținere complicată;
• ușor de reparat;
• cu ajutorul acestuia este ușor să modificați parametrii de funcționare ai rețelei de încălzire.

Cel mai important dezavantaj este o mică eficiență. Acest lucru se datorează faptului că este imposibil din punct de vedere structural să se mărească viteza rotorului și, în același timp, să se asigure un nivel adecvat de etanșare a sticlei.

Sfat! Indiferent de pompele de încălzire instalate în casa dvs., asigurați-vă că au un circuit electronic de comandă pentru modurile de funcționare. Astfel, puteți combina toate echipamentele climatice într-o singură rețea și o puteți gestiona de la un panou de control. Acest lucru permite nu numai obținerea celor mai confortabile condiții în casă, ci și economisirea semnificativă a costurilor energiei.

Selectarea echipamentului de pompare

Calcularea parametrilor tehnici

Este necesar să alegeți tipul și puterea specifică a pompei pentru sistemul de încălzire, luând în considerare caracteristicile și caracteristicile sale tehnice.

Mai întâi de toate, trebuie să știți cât de multă căldură este necesară pentru a oferi confort locuitorilor casei în timpul sezonului rece.

În mod obișnuit sunt luați în considerare următorii factori:

• condițiile climatice predominante în zona în care se află clădirea;
• material din care sunt fabricate diferite elemente structurale ale clădirii;
• prezența izolării și a materialelor utilizate pentru aceasta;
• tipul și performanța sistemului de ventilație al locuinței.

Rezultatul calculelor, efectuat de obicei de inginerii termici, este valoarea care caracterizează volumul lichidului de răcire care trebuie să circule prin țevi și radiatoare. Măsurat în metri cubi de apă pe oră.

De asemenea, trebuie să calculați caracteristicile de presiune. Asta este ceea ce este egal cu valoarea rezistenței hidraulice a tuturor conductelor și echipamentelor instalate în rețeaua de inginerie. De regulă, pentru lungimea medie a sistemului, această cifră variază între 2 și 4 metri de coloana de apă.

Un alt factor important care influențează alegerea echipamentului electric este performanța cazanului de încălzire. Aici este necesar să se determine dependența puterii echipamentului de debitul de apă și diferența de temperatură în duzele de ieșire și de alimentare.

În orice caz, este recomandabil să acordați prioritate pompelor reglabile. Deci, puteți să vă schimbați puterea și performanța pompei manual sau cu ajutorul dispozitivelor electronice, în funcție de condițiile externe și de sarcină.

Opțiuni utile

Cele mai multe pompe de la diferiți producători sunt asemănătoare în design și parametrii tehnici. Fiabilitatea este, de asemenea, de obicei mare. Prin urmare, pentru a distinge cumva produsele lor între modelele concurente, mărcile bine-cunoscute echipează echipamentele cu diverse dispozitive suplimentare care sporesc confortul și ergonomia utilizării lor.

Luați în considerare cele mai frecvente:

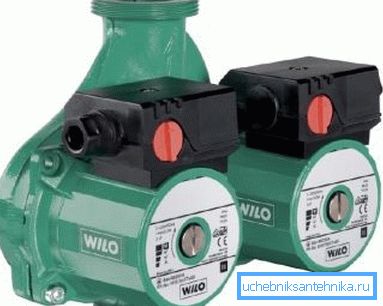

1. Echipamente duble de pompare.Astfel de dispozitive sunt utilizate pentru încălzirea clădirilor rezidențiale mari sau a spațiilor comerciale. Ei pot pompa o cantitate semnificativă de lichid. În plus, în cazul unei defecțiuni a unui motor electric, sistemul își va păstra funcționalitatea utilizând a doua pompă împreună.


2. Dispozitive echipate cu un timer și un termostat. Astfel de unități sunt instalate în rețele de încălzire cu cazane de încălzire indirectă. În acest caz, capacitatea pompei (numărul de rotații) variază în funcție de temperatura lichidului de răcire introdus. Cu cât este mai fierbinte, cu atât este mai lent circulația. Timerul vă permite să opriți pompa într-un moment în care nu ar trebui să fie utilizat (de exemplu, noaptea sau în timpul programului de lucru).

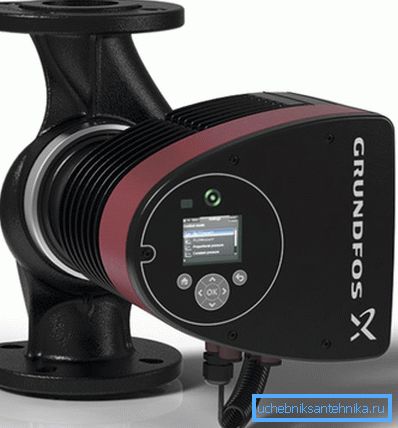

3. Echipamente cu convertizor de frecvență. Montat numai în sisteme complexe de încălzire, unde fluxul de răcire în diferite elemente ale rețelei nu este același.

Astfel de pompe pot schimba independent turația motorului în funcție de comenzile de la controlerul de comandă. În caz de defectare a modului electronic, comutarea este efectuată manual.

Procedura de auto-instalare

Instalarea unei pompe pentru un sistem de încălzire este un proces responsabil și complex, totuși, dacă vă simțiți încrezători în abilitățile dumneavoastră și aveți cunoștințe relevante, nimeni nu se deranjează să faceți singuri lucrarea.

Mai întâi trebuie să vă asigurați că aveți următoarele instrumente și materiale:

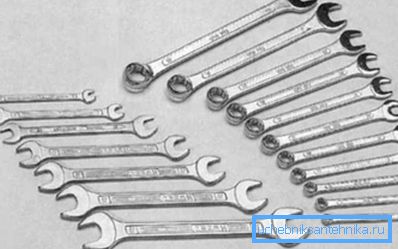

• un set de chei deschise de diferite dimensiuni (sau două unelte cu distanța variabilă între coarne);

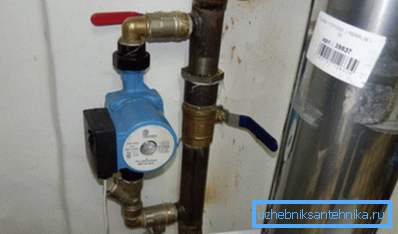

• bypass - o țeavă specială cu care este instalată conducta de by-pass, care permite repararea și înlocuirea pompei fără scurgerea lichidului de răcire și oprirea sistemului climatic;
• filtrele - protejează echipamentele costisitoare împotriva deteriorării prin particule solide, care se găsesc uneori în lichidul de răcire;

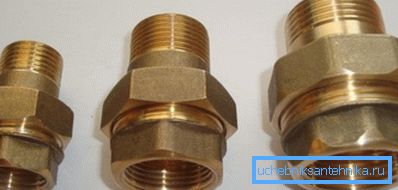

• Sgony - "American" - pentru conectarea țevilor din plastic cu duzele de admisie și evacuare ale pompei;

• supapă de reținere - împiedică revenirea fluidului în conducta de alimentare.

Procesul de instalare în sine constă în următorii pași:

1. Este necesar să achiziționați o pompă a cărei capacitate corespunde caracteristicilor tehnice ale sistemului de încălzire instalat. Cea mai bună alegere pentru sistemele de încălzire a locuinței vor fi pompele centrifuge cu trei viteze, care produc zgomot redus în timpul funcționării, dar pot pompa suficiente volume de lichid de răcire.
2. Instalarea trebuie efectuată pe un segment al conductei care transportă lichidul de răcire deja răcit la cazanul de încălzire (așa-numitul flux de retur). Aici temperatura apei este mai mică decât imediat după părăsirea cazanului, astfel încât pompa vă va dura mai mult.

Fiți atenți! În sistemele cu circulație forțată a lichidului de răcire, rezervorul de expansiune - de tip membrană - este de asemenea conectat la conducta de retur, nu la rampa centrală, ca la circuitele de gravitație.

1. Înainte de instalare, nu uitați să opriți boilerul de uz casnic de uz casnic și să opriți robinetele de închidere la racordurile de admisie și evacuare. După instalarea pompei. Conectați-l la țevi cu ajutorul lui sgonov - "American". Amintiți-vă că arborele motorului trebuie orientat orizontal (cu excepția tipurilor de pompe verticale). În caz contrar, lagărele vor fi supuse unei sarcini sporite, ca urmare a căderii rapide a pompei. Pentru a evita scurgerile, în loc de garniturile de cauciuc clasice, se recomandă utilizarea garniturilor paronite - rezistente la căldură din cauciuc, cu adăugarea de azbest.
2. Dacă se folosește un sistem de încălzire cu circulație închisă, trebuie instalată o supapă de reținere în conducta de alimentare, pentru a evita debitul lichidului.
3. Pompa trebuie să fie conectată prin intermediul unor supape de oprire corespunzătoare. În acest caz, puteți opri cu ușurință fluxul de lichid, dacă este necesar, pentru a repara sau a înlocui echipamentul electric. Pentru a nu întrerupe funcționarea rețelei climatice, se recomandă instalarea unei bypass - o secțiune bypass a țevii (de asemenea cu un robinet) prin care fluidul va curge în timpul când pompa este îndepărtată.

concluzie

După examinarea materialului de mai sus, nu va fi dificil să selectați și să instalați o pompă adecvată pentru sistemul de încălzire.

Dar eficiența echipamentului climatic depinde de celelalte elemente ale acestuia:

• cazan,
• radiatoare,
• tevi,
• vas de expansiune pentru sistem de încălzire,
• senzori și așa mai departe.

Puteți afla mai multe despre acest lucru din videoclipul postat în acest articol.
