Profilul radiatorului: aplicații și metode de instalare

Ce se poate folosi profilul de radiator din aluminiu? Ce tipuri pot fi găsite în vânzare? Cum să organizați radiatorul de la dispozitivul de încălzire sau cip cu el? Să încercăm să răspundem la aceste întrebări.

Ce este

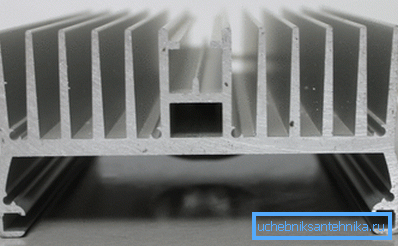

Profilul din aluminiu - radiatorul este o placă sau un canal cu aripioare suplimentare pentru a mări zona radiatorului. Este aluminiu folosit ca material pentru radiatoare datorită combinației de conductivitate termică ridicată (de patru ori mai mare decât cea a oțelului sau fontei) și costului relativ scăzut al metalului datorită simplității și adaptabilității producției sale de alumină.

Cât de mult afectează conductivitatea termică a unui metal eficiența unui radiator? Să dăm un exemplu din domeniul încălzirii: la dimensiuni identice, puterea termică a convectorului cupru-aluminiu este de aproximativ două ori mai mare decât cea a unui radiator din fontă rotundă. Diferența se datorează unei încălziri mai uniforme a aripioarelor la primul încălzitor.

Domenii de aplicare

Unde este profilul - radiatorul folosit masiv? Din nefericire pot fi numite două zone.

Benzi LED

Acestea sunt poziționate ca o sursă de lumină economică și rece. În cea mai mare parte, această opinie este adevărată: LED-urile sunt mult mai economice decât lămpile fluorescente incandescente, halogen și chiar compacte. Cu toate acestea, nu trebuie să credem că energia electrică consumată este complet transformată în lumină: eficiența LED-ului este departe de 100%.

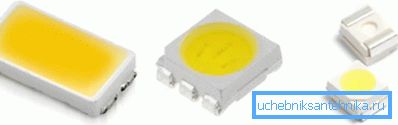

Vă rugăm să rețineți: am dat valoarea eficienței pentru o linie relativ nouă de 5630 de LED-uri. În cazul celor mai vechi și mai frecvente 5050 și 3528, raportul dintre energia consumată și energia emise este mult mai gravă.

În plus față de LED-urile în sine, există rezistoare de limitare a curentului pe bandă, care, de asemenea, degradează ușor eficiența efectivă. În cazul în care restul de energie electrică uzată dispare nu este greu de ghicit: este complet transformat în căldură.

Puterea benzilor moderne atinge 18-24 wați pe metru. Este un pic în termeni absoluți; Cu toate acestea, având în vedere zona mică de schimb de căldură, eliberarea de 9-12 wați sub formă de căldură face ca banda să se încălzească la temperaturi destul de severe.

Între timp, încălzirea benzii LED are un factor limitator. Temperatura de funcționare a LED-urilor este strict limitată de producător.

Declarația pentru LED-urile moderne 30 - 50 mii de ore de resurse sunt relevante numai la următoarele temperaturi:

• Pentru linia de 3528 LED-uri - până la 65 C;
• Pentru 5050 - până la 65 C;
• Pentru 5630 - până la 80 ° C;
• Pentru 5730-05 - până la 80 ° C;
• Pentru 5730-1 - până la 80 ° C.

Depășirea limitei de temperatură duce la degradarea accelerată a elementelor semiconductoare; cu cât temperatura este mai mare, cu atât este mai mică durata de viață efectivă.

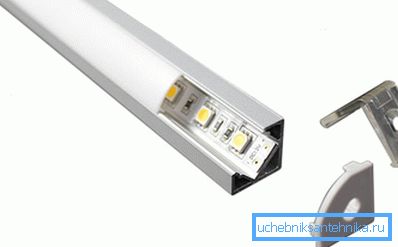

Radiatorul de aluminiu îndeplinește funcția unui radiator pasiv pentru bandă: crește în mod dramatic zona de transfer de căldură, reducând încălzirea LED-urilor.

Referință: producătorii recomandă insistent instalarea pe un radiator de aluminiu a tuturor benzilor cu o capacitate de 14 wați / metru.

Care sunt radiatoarele pentru benzi LED?

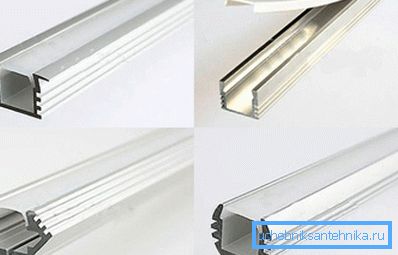

În vânzare puteți găsi următoarele tipuri de produse:

1. unghiular. De regulă, înotătoarele sunt nesemnificative; profilul profilului este în formă de L. Radiatorul este adesea echipat cu un difuzor, care este proiectat pentru a preveni oboseala ochilor cu surse punctuale de lumină puternică;
2. Construit înăuntru. Secțiune - în formă de U; montat în caneluri de mobilier, plafoane din gips-carton, o varietate de nise. Și aici difuzoarele sunt adesea incluse în pachetul fabricii;

Fiți atenți: difuzorul reduce fluxul luminos cu 25-40%. Când calculați iluminarea camerei, nu uitați să modificați.

1. Nota de expediere profilul este destinat montajului pe tavan și pe perete.

Prețul unui radiator pentru benzi LED de putere moderată (de până la 20 de wați) variază de la 70 la 200 de ruble pe metru liniar.

microcipuri

Odată cu scăderea procesului de fabricație a jetoanelor multistrat, tensiunea de alimentare pentru acestea este redusă continuu, dar curentul consumat de acestea crește constant. Din păcate, disiparea căldurii a circuitelor mari crește. Această tendință este văzută cel mai bine în exemplul unităților centrale de procesare și a unităților de procesare grafică (GPU).

Dăm câteva numere:

• Un pachet termic tipic procesor Pentium 3 cu o frecvență de 600 MHz a fost de 43 de wați;
• Pentru procesorul modern de top Core i7-4790K - disiparea tipică a căldurii este deja 88 wați, vârf - 130;

• Cartea video NVidia GeForce 256 anunțată acum cincisprezece ani a avut o disipare a căldurii de 24 de wați;
• Ge-ul modern - Ge Force GTX 980 Ti - emite 250 de wați sub formă de căldură.

Bineînțeles, problema disipării căldurii crește și aici.

Profilul de aluminiu pentru radiatoare de diferite forme, cu diferite suprafețe și forme de aripioare, este folosit pentru răcire:

• Unități centrale de procesare;
• Procesoare grafice;

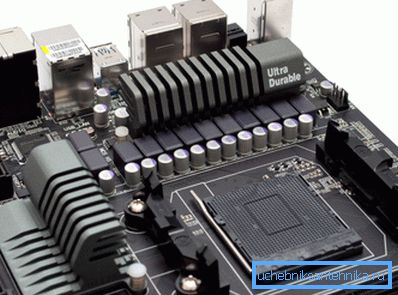

• Microcircuite de pod de la nord și de sud (pe plăcile de bază moderne s-au transformat într-un singur chipset chipset);
• Stabilizatoare de putere pentru tranzistori;

• O varietate de routere, switch-uri, etc.

montare

În ciuda varietății formelor de radiatoare, există câteva modalități de a le instala singuri.

Radiatoarele pentru benzi LED sunt cel mai adesea montate pe un adeziv universal convențional sau pe material de etanșare siliconică, precum și pe șuruburi cu auto-filetare. Banda în sine utilizează un strat adeziv aplicat de producător pentru a fi fixat.

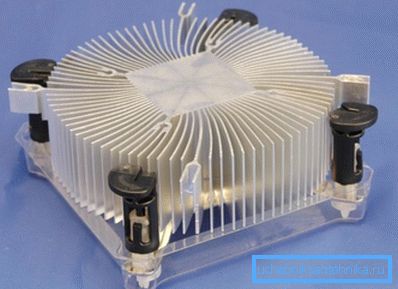

Radiatoarele pentru procesoarele centrale și grafice folosesc cleme cu arc și mecanisme cu șurub pentru o fixare sigură. În majoritatea cazurilor, un ventilator este instalat pe radiator.

În cele din urmă, adezivul fierbinte este adesea folosit pentru a instala profilul radiatorului pe tranzistoarele convertizoarelor de tensiune în absența orificiilor din tablă pentru montarea pe arcuri. Instrucțiunile pentru utilizarea sa sunt destul de standard: adezivul se aplică pe suprafața tranzistorilor, după care radiatorul se apasă împotriva lor cu efort moderat timp de 2-3 ore.

concluzie

Sperăm că scurta noastră revizuire introductivă va părea informativă pentru cititor. Ca întotdeauna, el poate obține mai multe informații din videoclip în acest articol. Mult noroc!
