Proiectați temperatura ambientală pentru proiectarea

Ce determină temperatura radiatoarelor într-un apartament în oraș? GOST sau SNiP o reglează? Care este schema de temperatură a sistemului de încălzire în raport cu zona climatică? Să încercăm să răspundem la aceste întrebări.

Temperatura aerului calculată

Conceptul de temperatură a perioadei de încălzire nu este legat doar de programul de temperatură. Ele definesc cerințele privind gradul de izolare termică a unei clădiri, mărimea acesteia și debitul de căldură de la dispozitivele de încălzire amplasate în încăperi și alte încăperi, geamurile și calitatea etanșării intrărilor.

Deci, ce este acest concept? Aceasta este doar temperatura medie a celor mai reci cinci zile din ultimii 50 de ani în care funcționarea sistemului de încălzire ar trebui să ofere condiții confortabile în interiorul clădirilor.

Aceste condiții sunt descrise în Rezoluția Guvernului Federației Ruse din 23 mai 2006. Normele privind furnizarea de servicii publice cetățenilor:

• În camerele de zi situate în mijlocul casei, temperatura nu trebuie să fie mai mică de +18 С; în colț - +20 C.

Nuance: la o temperatură de proiectare mai mică de -31 ° C, aceste valori cresc la +20 și +22 grade, respectiv.

• Baia ar trebui să fie de cel puțin +16 grade, în baie - +25.

Recomandările pentru instituțiile publice pot fi găsite în SNiP 41-01-2003 și standarde departamentale. Deci, în sălile de clasă ar trebui să fie cel puțin +21 C, iar în magazinele alimentare - +12 C; în spital, temperatura recomandată după otoplastie este +22, iar în cazul abaterilor în glanda tiroidă - +15.

Să ne întoarcem, totuși, puțin în urmă. În cazul în care proiectantul obține temperatura estimată a aerului pentru un anumit oraș?

Toate informațiile necesare sunt conținute în SNiP 23-01-99 Climatology Building. Este curios că, într-un document emis la 8 ani după prăbușirea Uniunii, sunt menționate toate așezările principale ale fostelor republici sovietice.

Diagrama temperaturii

Care ar trebui să fie temperatura de încălzire radiatoare în apartament, permițând să furnizeze condițiile descrise?

Acesta determină temperatura zilnică medie a aerului în afara.

Dependența este descrisă de două grafice de temperatură:

• Pentru centrala de încălzire la ieșirea din CHP sau cazan, temperatura conductelor de alimentare și retur este în limitele a 150/70 C
• Într-un sistem intern, regimul de temperatură al încălzirii trebuie să se încadreze în valorile de 95/70 grade într-un sistem cu două țevi (adică în aproape toate blocurile de apartamente) și 105/70 în sisteme de încălzire cu o conductă a clădirilor.

Vă rugăm să rețineți: în instituțiile preșcolare, temperatura maximă a apei în sistemul de încălzire nu poate depăși +37 C. Este de compensat pentru această valoare scăzută faptul că radiatoarele în grupuri au de obicei dimensiuni foarte impresionante.

De ce este temperatura încălzirii în apartament atât de diferită de parametrii traseului? Pentru a răspunde la această întrebare, este necesar să se explice pe scurt principiul funcționării hubului liftului (punctul termic al casei).

Cerințele pentru sistemul de încălzire se exclud reciproc într-un fel. Pe de o parte, cu cât variația de temperatură este mai mică între debitul și debitul de retur, cu atât vor fi mai uniformizate bateriile din casă și cu atât va fi mai mare eficiența încălzitoarelor de capăt. Dacă este așa - este evident că rata de circulație în sistem ar trebui să fie destul de ridicată.

Cu toate acestea, supraîncălzirea liniei de retur este extrem de nedorită pentru CHP: din cauza anumitor limitări tehnice, apa care începe înainte de începerea ciclului trebuie mai întâi răcită până la 70 ° C.

Dispozitivul ascensorului evită destul de ingenuos o contradicție: o parte a apei din conducta de retur este atrasă în ciclul de circulație repetat. Ca urmare, atunci când alimentați la supapele de admisie de 140 ° C la casă (direct la radiatoare), există numai 90-95 grade.

Despre un sistem modern de încălzire într-o clădire de apartamente este util să știi mai multe lucruri.

• Când temperatura pe tur pe autostradă este de până la 90 de grade, sistemul de apă caldă menajeră trebuie să fie alimentat de la conducta de alimentare; când această valoare este depășită - din partea inversă. În cazul în care comutatorul nu se întâmplă, se poate dovedi a fi la fel de mult în sistemul de apă caldă menajeră ca și pe linia de încălzire directă. Ce consecințe va avea acest lucru pentru conexiunile flexibile și garniturile din cauciuc nu este greu de ghicit.
• În situații critice, standardele de temperatură din sistemul de încălzire pot fi, de asemenea, depășite. De exemplu, în cazul plângerilor masive de frig în apartamente, se practică lucrările unui ascensor fără duza, cu un mușchiul umflat.

ajustare

Cum este controlată temperatura de încălzire în sistemele DH după supapele de admisie?

lift

În mod normal, temperatura de încălzire în sistem se poate schimba doar într-un singur mod - prin schimbarea diametrului duzei. Toate schimbările ar trebui să fie convenite cu reprezentanții organizației - furnizor de căldură (rețelele termice municipale); deciziile cu privire la posibilitatea de a prepara sau de a forța duză sunt realizate pe baza măsurătorilor de temperatură și presiune din ansamblul liftului și în puțurile de căldură.

Demontarea duzei și schimbarea mărimii acesteia nu durează mai mult de o jumătate de oră și necesită o funcționare completă a supapelor de închidere din ansamblu. De fapt, este suficient să blocați într-un cerc toate supapele (intrare, apă caldă, maro) și dezasamblați cele trei flanșe de pe ascensor. Duză de găurire sau găurire este montată în ordine inversă.

Sfat: noile garnituri paronitice pentru flanșele de țevi se află în depozitele organizațiilor de locuințe, din păcate, rareori. Când dezasamblați ascensorul sau înlocuiți supapele cu propriile mâini, instrucțiunile simple vă vor ajuta: garnitura este îndepărtată din camera mașinii.

Este de remarcat câteva moduri în care poate fi reglată temperatura încălzirii - apă în țevi și, în consecință, radiatoare.

• În locul unei duze convenționale cu un diametru constant, poate fi utilizat un ascensor reglabil. O reglare simplă a debitului vă permite să reglați în mod flexibil temperatura amestecului și debitul de retur.

• În plus, pentru a reduce temperatura liniei de retur, puteți reduce căderea de presiune pe lift. Aceasta se face printr-o supapă de retur de intrare.

Cum exact?

• DHW comută în linie dreaptă.
• Se măsoară presiunea pe linia de alimentare a ascensorului. Ecartamentul este apoi înșurubat în conducta de retur în orice moment.
• Supapa de retur de închidere se închide complet și se deschide încet până când diferența de presiune dintre conductele de alimentare și retur scade cu 0,2 kgf / cm2 față de original. Dacă este necesar, măsurătorile repetate ale temperaturilor și o scădere suplimentară a presiunii diferențiale pe manometru se repetă în fiecare zi cu același pas.

Rețineți: dacă închideți parțial o supapă complet deschisă, obrajii ei pot fi blocați în tija și pot coborî mai târziu în poziția de lucru. Ca rezultat, linia de retur va fi complet închisă. Oprirea circulației în sezonul de încălzire - decongelarea garantată a încălzirii de acces.

apartament

Cum se reglează temperatura apei din conductele de încălzire în interiorul unui apartament separat? Din motive evidente, aceasta poate fi redusă numai prin supapele de scurgere. În acest scop, la ieșirea fiecărui încălzitor este amplasat un șurub sau un cap termostatat care reglează propria permeabilitate în funcție de temperatura din încăpere.

În cazurile extreme, temperatura lichidului de răcire din sistemul de încălzire poate fi reglată de o supapă cu bilă; totuși, sensibilitatea sa la poziția pârghiei face ca reglajul să fie incomod.

Ce trebuie să faceți dacă energia termică a încălzitorului este insuficientă?

Iată măsurile care o pot mări.

• Pur și simplu adăugarea de secțiuni noi de la capătul îndepărtat al căptușelii va crește fluxul de căldură din radiator neliniar, dar destul de vizibil. De ce nu sunt liniare? Da, deoarece sfârșitul bateriei va fi întotdeauna mai rece decât conexiunile sale.
• Jumperul dintre liniile de alimentare echipate cu o supapă este capabil să crească fluxul de lichid de răcire prin secțiuni când este închis. Deci, dispozitivul va da mai multă căldură. Dar nu este nevoie să blocați complet jumperul: fără aceasta, reglarea temperaturii radiatoarelor cu șocuri va duce la o comunicare destul de neplăcută cu vecinii înghețați.

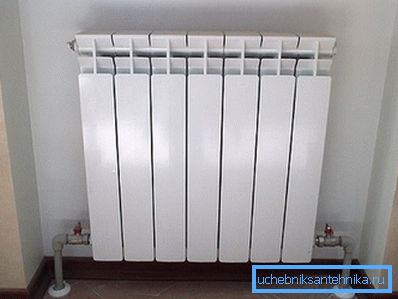

• Conductoarele pot fi conectate la radiator nu numai la ansamblu, ci și la partea inferioară. Apoi lichidul de răcire va circula uniform prin toate secțiunile, ceea ce va ridica, de asemenea, temperatura în apartament.

• În cele din urmă, nu uitați să spălați.. Descărcarea apei prin vana de spălare și furtun în sistemul de canalizare va elimina nămolul acumulat și nisipul din baterie, restabilind circulația la întregul volum.

Apropo: radiatoarele cu racord de fund nu au nevoie de spălare. Tocmai pentru că lichidul de răcire se mișcă uniform pe întreaga lungime a colectorului inferior.

Suprafață caldă

Cum să conectați încălzirea la temperaturi joase la sistemul DH? Într-adevăr, pentru o podea caldă, temperaturile de peste + 45C sunt categoric inacceptabile.

Modul în care sistemele de încălzire cu temperatură joasă sunt compatibile cu DH, reamintește în mod viu principiul de funcționare a butucului liftului. O parte a lichidului de răcire este implicată în recirculare, care este asigurată de o pompă cu putere redusă. Reglarea temperaturii se realizează printr-o supapă cu două căi cu cap termic.

concluzie

Sperăm că am reușit să satisfacem curiozitatea cititorului introducându-l la unele aspecte ale funcționării sistemelor de încălzire. Ca întotdeauna, videoclipul atașat va oferi informații suplimentare. Mult noroc!
