Puterea radiatorului. principiul funcționării. factorii care

Puterea unui radiator de încălzire este tocmai parametrul care determină cât de eficient un dispozitiv va încălzi aerul înconjurător. Planificând reconstrucția sistemului de încălzire, trebuie să stăpânim metoda de calcul a performanței acestor produse, deoarece nici excedentul, nici lipsa de putere nu sunt acceptabile.

Acumularea căldurii bateriei

Principiul de funcționare al radiatorului

Înainte de a trece la calculul parametrilor de funcționare, trebuie să înțelegem cum funcționează bateria de încălzire și ce valoare trebuie să calculăm pentru a evalua eficiența acesteia.

Radiatorul (fie că este apă sau electric cu un agent de răcire a uleiului) funcționează conform unui principiu destul de simplu:

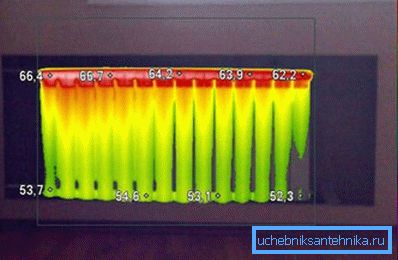

• În interiorul dispozitivului există rezervoare în care circulă lichidul de răcire încălzit.. Substanța fierbinte se ridică, se răcește - coboară, deoarece lichidul se află în mișcare constantă.

Fiți atenți! În cazul dispozitivelor electrice, încălzirea are loc în radiator, în instalațiile de apă din cazan sau cuptor, dar în acest caz diferențele vor fi nesemnificative.

• Când se mișcă, lichidul de răcire este în contact cu pereții rezervoarelor, dându-le o parte din căldura lor. În acest caz, cu cât este mai mare timpul de contact și cu atât este mai mare diferența de temperatură, cu atât mai multă căldură este eliberată fluidul.
• Încălzite din interior, pereții, la rândul lor, transferă energia termică în mediul înconjurător, încălzirea aerului.
• Pentru a crește eficiența transferului de căldură, radiatoarele sunt realizate sub formă de aripioare., creșterea suprafeței în contact cu aerul. Uneori plăcile metalice suplimentare sunt fixate pe suprafață - ele servesc, de asemenea, pentru a accelera transferul de căldură.

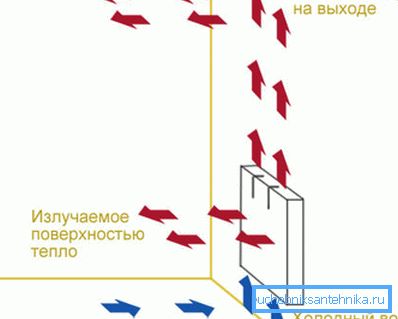

Fiți atenți! Prezența coastelor de schimb de căldură stimulează convecția - mișcarea aerului fierbinte între plăci. Astfel, două principii de încălzire sunt combinate: radiator și convector.

Radiatoare de putere - oțel, fontă, aluminiu, bimetalic etc. - este determinată de cantitatea de căldură pe care o pot oferi mediului pe unitatea de timp. În pașapoarte pentru bateriile de încălzire, acest parametru este cel mai adesea prescris.

Selectarea dispozitivului optim de transfer termic este foarte importantă:

• În sistemele de încălzire centralizată, transferul excesiv de căldură duce la supraîncălzirea camerei. În consecință, trebuie să suportați costul fie aerului suplimentar, fie instalarea supapelor termice - microclimatul însuși se deteriorează grav.
• Dacă performanțele dispozitivelor instalate nu sunt suficiente, atunci vor fi obligați să lucreze la limita capacităților lor. Pe de o parte, acest lucru reduce semnificativ durata de viață a produsului și, pe de altă parte, conduce la o perioadă de "subteran", când temperatura în cameră scade semnificativ, în ciuda tuturor eforturilor depuse de boilerul pentru apă caldă.

• În plus, cu o încărcătură mare, dispozitivul poate să nu reușească. Acest lucru este valabil mai ales pentru modelele electrice, deoarece puterea radiatorului de ulei ar trebui selectată cu o marjă de aproximativ 20-25%.

Factorii care afectează transferul de căldură

Dacă analizăm informațiile de la producători și experți, putem vedea că, de exemplu, puterea radiatoarelor de aluminiu pentru încălzire este semnificativ mai mare decât cea a modelelor din fontă de tip vechi.

Acest lucru se datorează diferențelor dintre design și material:

• În primul rând, cu cât este mai mare volumul intern al bateriei, cu atât mai mult lichid de răcire intră în el și cu atât mai multă energie va da. Prin urmare, este destul de logic ca un dispozitiv mare să se încălzească mai eficient decât unul compact (alte lucruri fiind egale, bineînțeles). Prețul va diferi, de asemenea, și nu numai din cauza diferenței de cost a materialului utilizat pentru producerea bateriei.

• În al doilea rând, performanța depinde de temperatura lichidului de răcire care intră: cu cât este mai fierbinte apa, cu atât mai multă căldură poate fi extrasă.
• În al treilea rând, cu cât materialul conduce mai bine căldura, cu atât va fi mai mare transferul de căldură. Cel mai puțin eficace în ceea ce privește acest indicator sunt produsele fabricate din fontă, iar modelele de cupru, aluminiu și bimetalice concurează pentru poziții de conducere.

Fiți atenți! În medie, puterea unei secțiuni a radiatorului din aluminiu este mai mare decât cea pentru structurile bimetalice (aluminiu + oțel sau aluminiu + cupru). Cu toate acestea, în practică, nuanțele tehnologiei de producție sunt, de asemenea, importante, deci această dependență nu este literală.

Pentru comparație, mai jos este o tabelă de radiatoare de putere de diferite tipuri. Informații mai detaliate despre eficiența termică a unor modele de baterii de încălzire pot fi găsite în diagramele prezentate în articol.

Trebuie remarcat faptul că puterea radiatoarelor de încălzire din oțel, care au o structură de panou, este indicată pe baza întregului produs, în timp ce pentru structuri secționale, instrucțiunea conține adesea două valori: ieșirea termică în secțiune și același parametru pentru întregul radiator.

Calculul consumului de energie

Metode de calcul

Pentru a selecta bateriile pentru alimentare, trebuie mai întâi să calculați cantitatea de căldură consumată de cameră.

Acest lucru se poate face în mai multe moduri, deci aici descriem cele mai eficiente:

• În primul rând trebuie să calculam volumul camerei, înmulțind suprafața cu înălțimea.
• Apoi determinăm necesitatea de bază pentru căldură prin înmulțirea volumului cu coeficientul standard de 41 de wați.

Fiți atenți! Această valoare este valabilă pentru partea europeană a Federației Ruse. Regiunile sudice și nordice au propriile standarde, deoarece clima este semnificativ diferită.

• Valoarea rezultată trebuie ajustată pentru a compensa pierderea de căldură. Pentru aceasta, adăugați 100 de wați pe fereastră și aproximativ 200 de wați la ușa din față.

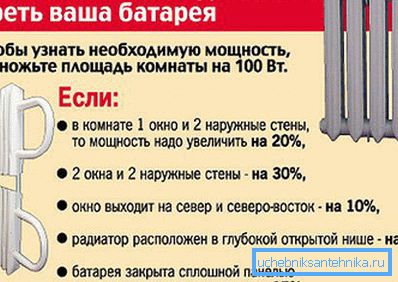

• Există o altă abordare a compensării pierderilor de căldură: de exemplu, cu o singură fereastră și un perete exterior, creștem consumul de căldură cu 20%, două ferestre și două pereți exteriori - cu 30%, în timp ce folosim ecrane pentru radiatoare - cu încă 25%.

Apoi, utilizați cifra rezultată pentru a calcula numărul necesar de încălzitoare. Pentru a face acest lucru, împărțiți-l cu puterea unei secțiuni a radiatorului de încălzire și rotunjiți rezultatul la un număr întreg.

Calculul numărului de secțiuni pe un exemplu simplu

Deci, să încercăm să ne dăm seama cum, în practică, puteți face singur calculul.

Datele de bază sunt următoarele:

• Suprafața camerei este de 16 m2.
• Inaltimea plafonului - 3,5 m.
• O fereastră, un perete exterior.

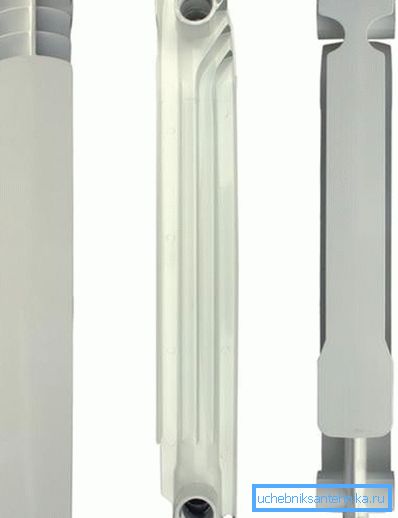

• Se planifică instalarea bateriilor secționale cu o distanță inter-axială de 500 mm (puterea secțiunii radiatorului din aluminiu este de 139 W).
• Ecranele nu vor fi instalate.

Metoda de calcul este după cum urmează:

• Determinați volumul: 16 x 3,5 = 56 m3.
• Calculați necesarul de căldură: 56 x 41 = 2296 wați.
• Introducem un amendament la prezența ferestrelor și pereților exteriori: 2296 + 2296x0,2 = 2755,2 wați.
• Calculăm numărul secțiunilor: 2755.2 / 139 = 19.8.

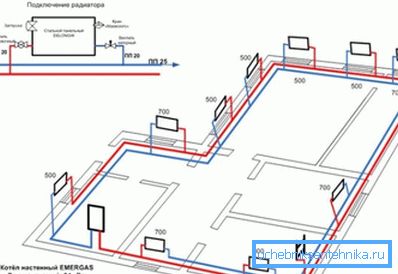

În consecință, trebuie să instalăm cel puțin 20 de secțiuni ale radiatorului din aluminiu. În mod ideal, trebuie să achiziționați două panouri de 10 coaste, așezându-le pe pereți opuși pentru încălzire mai uniformă - atunci puterea sistemului de încălzire va fi suficientă pentru a menține un microclimat optim în această cameră.

concluzie

Cunoscând zona camerei și calculând capacitatea radiatorului pe 1 m2, vom putea ridica dispozitivele de încălzire necesare pentru a asigura o temperatură confortabilă în casă. Desigur, puteți instala bateriile cu o marjă de performanță, ajustându-le manual sau automat, dar tot aici nu puteți face fără calcule. Puteți afla mai multe despre metoda de determinare a transferului de căldură al bateriilor vizionând videoclipul din acest articol.
