Racordarea încălzirii radiatorului. circuitul conturului.

Care este conexiunea corectă a unui radiator de încălzire? Vom analiza diagramele de conectare utilizate în case particulare și apartamente pentru oraș și vor fi folosite în acest scop țevi, fitinguri și elemente de supape și fitinguri. În plus, vom afla ce greșeli se pot face în proiectarea și instalarea sistemului de încălzire.

Circuitul conturului

Dacă într-un apartament de la oraș schema sistemului de încălzire ca întreg sau bucla sa individuală nu depinde de eforturile noastre, într-o casă privată circuitul este proiectat de la zero.

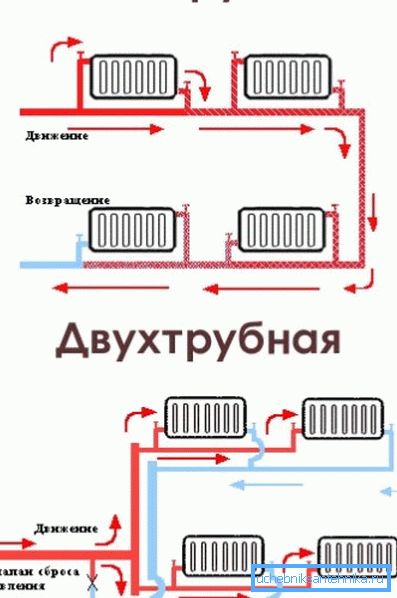

Există două scheme fundamentale diferite:

• O singură conductă, reprezentând singura îmbuteliere în jurul perimetrului clădirii încălzite. Dispozitivele de încălzire se blochează paralel cu îmbutelierea.

Notă: practicarea și instalarea consistentă a bateriilor; este incomod deoarece nu permite ajustarea independentă a dispozitivelor.

• Twin-Tube - alimentarea independentă și îmbutelierea inversă. Fiecare radiator acționează ca un jumper între ele.

Avantajele schemei cu o singură țeavă sunt costul redus, ușurința de instalare și toleranța excepțională la defecte. Dezavantaje - o variație semnificativă a temperaturii între primul și ultimul dispozitiv de încălzire, precum și dificultatea de a fi amplasate în jurul perimetrului casei în prezența unor deschideri înalte și ferestre panoramice.

Schema cu două țevi este lipsită de aceste deficiențe, însă, în anumite condiții, poate crea probleme mult mai grave pentru proprietar. Bateriile cele mai apropiate de cazan sting diferența dintre îmbutelierea, ceea ce încetinește circulația în dispozitivele îndepărtate. Acesta este motivul pentru care sistemul cu două țevi necesită o echilibrare obligatorie - reducerea conductelor de alimentare și reglarea debitului lor pentru egalizarea temperaturii.

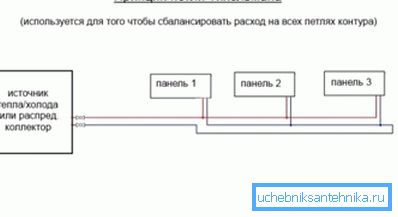

Această problemă este gestionată elegant într-un sistem asociat cu două țevi - circuitul Tichelman, toate buclele cărora au o lungime egală.

Introduceți radiatoarele

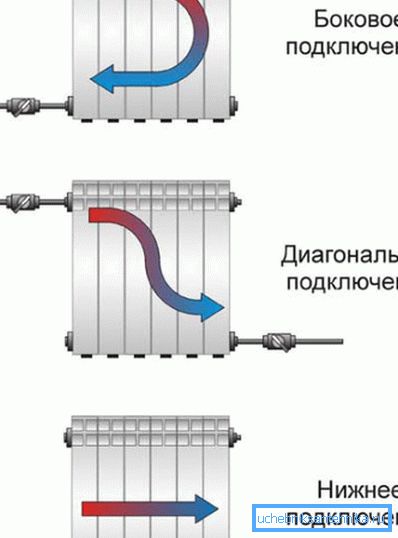

Care pot fi modalitățile de conectare a radiatoarelor la îmbuteliere și la îmbătrânire?

Rețineți: într-un sistem închis de încălzire autonom, puteți uita de problema lipirii bateriilor. O cantitate mică de solide suspendate din lichidul de răcire se colectează rapid în rezervorul de noroi și nu cauzează probleme în viitor. În consecință, este logic să alegeți tipurile de racordare a radiatoarelor care vor asigura transferul maxim de căldură.

erori

Legarea incorectă a radiatoarelor de încălzire poate duce la funcționarea defectuoasă a sistemului DH, la circuitul autonom sau la reducerea semnificativă a transferului de căldură al dispozitivului.

Ce greșeli pot să fac atunci când instalez bateriile?

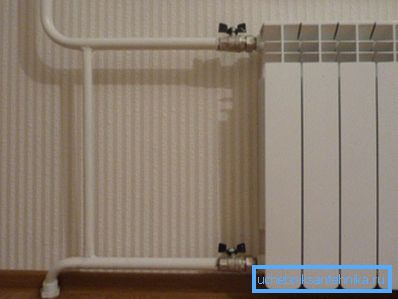

• Introduceți radiatorul dvs. între orificiile de alimentare și de întoarcere la orice alt nivel decât cel de sus, va face pe vecinii dvs. să înghețe pe coloană. Răcirea va circula prin inelul mic - prin bateria dvs., dar transferul de căldură al tuturor dispozitivelor de deasupra jumperului improvizat scade brusc.

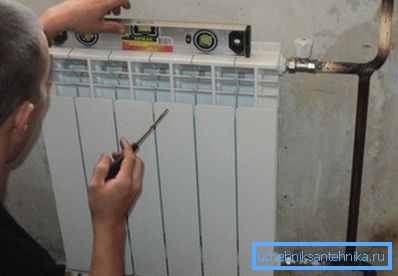

• Introduceți radiatorul cu orice dispozitiv de oprire sau supapă de închidere a căptușelii, fără un jumper în fața supapelor sau a drosselurilor. În acest caz, robinetul blocat va opri circulația în întregul șanț.

• Conectarea laterală a unui radiator cu mai multe secțiuni, așa cum am menționat deja, va duce la o scădere a transferului de căldură al secțiunilor extreme.
• Racordarea radiatoarelor de încălzire cu o conductă de alimentare cu diametru redus va conduce, de asemenea, la o scădere a puterii termice în raport cu cea nominală. Norma este o conductă DU15 (1/2 inch) cu numărul secțiunilor de până la șapte și DNU20 (3/4 inch), cu un număr mai mare de secțiuni.

Selectarea materialelor

Alegerea țevilor, a bateriilor și a accesoriilor afectează eficiența și siguranța sistemului de încălzire cel puțin la fel de mult ca și designul acestuia. Ce materiale ar trebui să fie preferate în diferite cazuri?

Încălzire centrală

Parametrii de funcționare ai centralei termice (4-6 kgf / cm2, 40-95 ° C) par să permită utilizarea unor țevi, baterii și accesorii moderne.

Cu toate acestea, practica arată că este mai bine să refuzi unele dintre tipurile lor:

1. Valoarea calculată a temperaturii lichidului de răcire este adesea depășită în cazul înghețurilor severe. Atunci când plângerile masive de frig în apartamente, munca de noduri lift fără o duza este uneori practicat, cu un mușchiul de umplere. În acest mod, bateriile se pot încălzi până la 130 - 140 C.

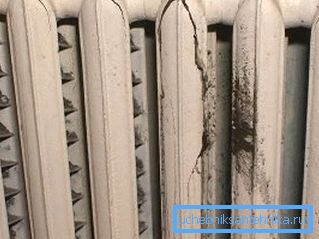

2. Închiderea bruscă a oricărui element de supape și fitinguri din cauza incompetenței unui lăcătuș sau a unei defecțiuni va conduce la un șoc hidraulic, cu o creștere pe termen scurt a presiunii la 20-25 atmosfere.

Este probabilitatea ca situațiile de urgență să-și lase amprenta asupra alegerii echipamentului pentru stația de încălzire centrală.

tuburi

Pentru instalarea căptușelilor se pot utiliza:

• Țeavă de oțel VGP (apă și gaz) pe îmbinări sudate;
• Tub galvanizat VGP filetat. Cusăturile de sudură sunt contraindicate pentru acoperirea anticorozivă: la temperaturi ridicate, zincul se arde;

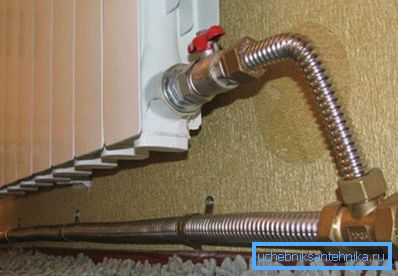

• Conducte inoxidabile ondulate pe fitinguri de compresie.

Ultima opțiune este atractivă deoarece este ușor de montat cu propriile mâini folosind o unealtă simplă - o pereche de chei. Prețul unei țevi ondulate cu un diametru de 1/2 inch este de aproximativ 200 de ruble pe metru.

radiatoare

În sistemele DH sunt utilizate:

• Convectoare, reprezentând o bobină de țeavă cu aripioare, crescând transferul de căldură;
• Radiatoare bimetalice. Miezul de oțel le face rezistente la tensiuni de presiune de până la 25 - 40 kgf / cm2;

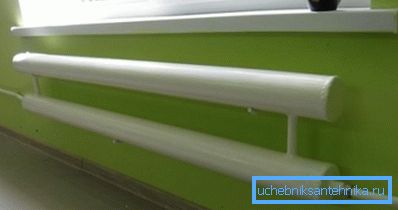

• În spațiile în care estetica nu joacă un rol decisiv, se practică instalarea radiatoarelor (registrelor) tubulare, toate sudate. De regulă, racordarea radiatoarelor din oțel este efectuată de o țeavă de oțel negru la îmbinările sudate.

Încălzire independentă

tuburi

Parametrii complet controlați ai circuitelor autonome permit folosirea în ele a țevilor din polipropilenă și metal-plastic ieftine și durabile.

Câteva subtilități sunt asociate cu instalarea lor:

• Pentru plăcile metalice, nu sunt preferate îmbinările de compresie, ci presele care presează mai bine ciclurile multiple de încălzire și de răcire;
• Pentru polipropilenă, este de dorit armarea, ceea ce reduce alungirea țevilor atunci când este încălzită.

radiatoare

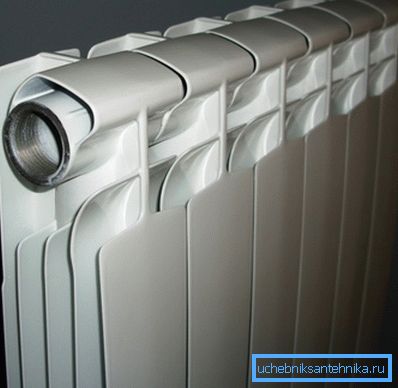

Totul este simplu aici: alegerea noastră este cea mai ieftină, estetică și cea mai mare baterie de aluminiu de disipare a căldurii.

Fittinguri și armături

Pentru a conecta încălzitorul la macarale și țevi, femeile americane au fost folosite în cantități mari în ultimii ani - fitinguri cu piuliță, care fac posibilă conectarea rapidă a conexiunii.

Deoarece supapele de reglare și de închidere pot fi utilizate:

1. Supape cu bilă;
2. Conductoare, care permit reglarea transferului de căldură în modul manual;
3. Ventile termostatice cu capete termice, care permit întreținerea automată a unei temperaturi date de aer.

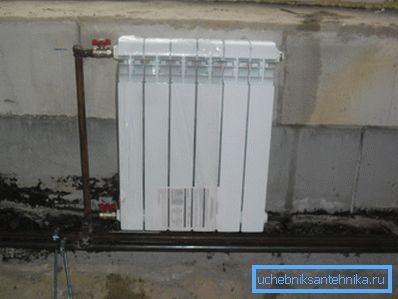

La etajele superioare ale blocurilor de apartamente și în acele cazuri în care colectorul radiatorului superior reprezintă punctul de vârf al unei buclode separate, fasciculul radiatorului este echipat cu o macara Mayevsky - un dispozitiv fără complicații pentru dopuri de aer sângerând.

concluzie

Sperăm că revizuirea schemelor de conectare și a materialelor utilizate în sistemele de încălzire va ajuta cititorul să ia decizia corectă atunci când își planifică propria reparare sau construcție. Videoclipul din acest articol oferă informații tematice suplimentare. Mult noroc!
