Racordarea radiatoarelor de încălzire: metode, scheme,

Cum să conectați radiatoarele unul față de celălalt, pentru a oferi încălzire spațială de înaltă calitate?

Această întrebare este relevantă în special dacă sistemul de încălzire este proiectat și instalat într-o casă nou construită. Cu toate acestea, chiar și în casele care sunt deja în uz, modelul de conectare poate fi revizuit și actualizat pentru a asigura o eficiență energetică mai mare a sistemului de încălzire utilizat.

În acest articol ne vom uita la ce fel de schemă de conectare a radiatoarelor într-o casă privată poate fi considerată optimă și de ce. În plus, vom afla care sunt caracteristicile implementării fiecăruia dintre schemele propuse.

Caracteristici de construcție

Există o gamă largă de încălzitoare pe piață, care sunt proiectate pentru a fi umplute cu agent de răcire care circulă în secțiuni și care distribuie o parte a căldurii pe piesele metalice. Piesele metalice în proiectarea dispozitivului, la rândul său, eliberează căldură în mediul înconjurător.

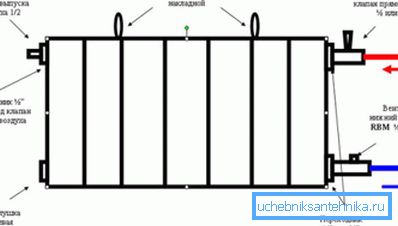

Indiferent dacă designul bateriilor folosite este panou sau secțiune, toate au o caracteristică comună - prezența a patru porturi de intrare. Două găuri sunt situate în partea de sus a capetelor și două găuri în partea de jos.

Aceste găuri sunt necesare pentru conectarea la țevile sistemului de încălzire. Alegerea găurilor inferioare sau superioare pentru instalare poate fi datorată particularităților locației dispozitivului și diagramei de conexiuni alese.

Revizuirea metodelor actuale

Racordarea radiatoarelor de încălzire la țevi poate fi efectuată în conformitate cu următoarele metode:

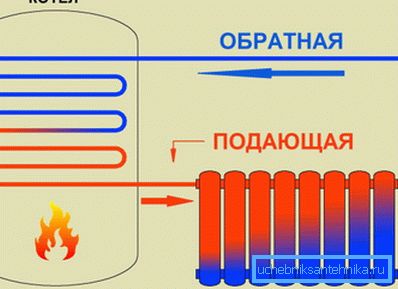

• Cea mai simplă și în același timp eficientă metodă de conectare a țevilor la baterie este alimentarea conductelor de sus și revenirea din partea inferioară..

Avantajul acestei soluții este că lichidul de răcire trece prin dispozitivul de încălzire aproape prin gravitate. Când se utilizează această schemă, secțiunile radiatorului instalat se vor umple mai repede, în timp ce presiunea pe fitingurile de conectare va fi scăzută.

Dezavantajul acestei metode constă în faptul că o astfel de conductă principală este rar utilizată în apartamente și case moderne.

• Conectarea unilaterală a radiatoarelor la țevi aproape la fel de eficient ca și schema anterioară, deoarece lichidul de răcire se pretează de sus și se duce în gaura inferioară. Eficiența radiatorului cu această instalație este de aproximativ 97%.

Important: Dacă instalați o baterie de aluminiu în acest fel, există limitări privind numărul de secțiuni utilizate. Numărul de secțiuni în acest caz nu trebuie să depășească 20 de unități.

• Metoda inferioară de conectare, în ciuda eficienței reduse (aproximativ 88%), devine tot mai populară. Acest lucru nu este surprinzător, deoarece sistemele moderne de încălzire sunt realizate cu ajutorul unor racorduri de țevi ascunse sub podea.

În ciuda faptului că rezultatul lucrărilor de instalare cu mâinile lor în acest caz pare mai precis, va dura mai mult timp pentru a umple secțiunile cu agent de răcire și, ca rezultat, mai mult timp pentru a asigura o temperatură confortabilă în cameră.

Conducerea hranei din partea de jos poate fi motivată numai de particularitatea instalării conductei. Eficiența utilizării bateriilor conectate în acest mod nu depășește 75-78%.

• Conectați un singur canal nu este comună, totuși există niște baterii de încălzire în care deschiderile de alimentare și de retur sunt situate în partea inferioară a radiatorului.

Din punctul de vedere al atractivității estetice, o astfel de metodă de conectare este destul de justificată, însă din punctul de vedere al eficienței bateriei este mai bine să se ia în considerare primele două metode.

Modul în care locația bateriei afectează eficiența utilizării acesteia

După cum sa menționat deja, metodele de conectare a radiatoarelor la conducte afectează eficiența întregului sistem. Se pare că amplasarea încălzitorului are un impact mai mic.

Luați în considerare cele mai frecvente situații:

• Partea superioară a radiatorului este complet acoperită cu un prag de fereastră. În cazul ideal, eficiența bateriei este de 100%, dar în același timp nimic nu trebuie să acopere partea superioară a dispozitivului. În cazul nostru, marginea pervazului ferestrei modifică direcția aerului încălzit, iar eficiența scade de la o suta la nouăzeci și șase.
• Bateria de dragul designului camerei este ascunsă într-o nișă. În acest caz, eficiența dispozitivului este redusă cu 7%.

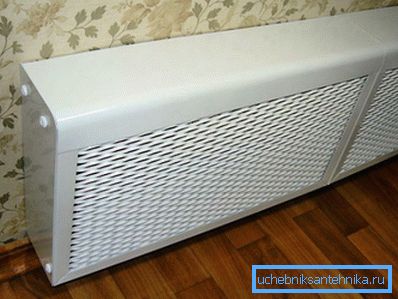

• Bateria pentru atractivitatea estetică este acoperită cu un ecran decorativ. Dacă ecranul are o perforare suficientă în față și în partea superioară, pierderea transferului de căldură va fi de 5%. Dacă ecranul este aproape lipsit de perforare și în același timp acoperă radiatorul din toate părțile, pierderea va fi de până la 20%.

Deci, ne-am uitat cum să conectăm conductele la baterii în ordinea descrescătoare a eficienței. În plus, am învățat cum să nu avem radiatoare, pentru a nu îngheța în timpul iernii. Acum, prezentăm schemele actuale de proiectare actuală pentru sistemele de încălzire.

Current chart charts

Până în prezent, mai multe scheme de instalare a încălzitoarelor sunt utilizate într-un singur sistem. Toate aceste scheme au avantaje evidente în combinație cu punctele care trebuie luate în considerare atunci când alegeți cea mai bună opțiune pentru amenajarea unui sistem de încălzire în casa dumneavoastră.

Deci, cum puteți conecta radiatoarele bimetalice unul la altul în același sistem de încălzire și în același timp obține un rezultat optim?

• Conexiunea consecutivă este o schemă obișnuită și ușor de implementat, în care alimentarea trece prin toate bateriile în rotație, iar conducta de retur intră în sistem de la ultimul radiator. Un exemplu de implementare a acestei scheme este următorul. Apartamentul sau casa are mai multe camere, iar în fiecare cameră este instalată o baterie. Primul lichid de răcire primește bateria, care este situată mai aproape de cazanul de încălzire. În continuare, lichidul de răcire prin țeavă intră în radiatorul următor, etc. Avantajul acestei soluții este economisirea țevilor, a căror valoare este ridicată și ușurința lucrărilor de instalare. Dezavantajul metodei este încălzirea inegală a aerului în încăperi, la fel ca la distanța de la boiler, temperatura agentului de răcire devine mai mică și mai mică. Prin urmare, pentru a decide cu privire la utilizarea unui astfel de sistem, fiți pregătiți pentru faptul că încăperea, ultima în acest lanț, va fi rece.
• Conexiunea paralelă este un circuit care nu prezintă dezavantajele unui circuit secvențial. Acest lucru se realizează prin utilizarea unei țevi comune prin care curge lichidul de răcire. La rândul său, de la aceste ramuri de țeavă mergeți direct la care se racordează radiatorul. Un avantaj semnificativ al acestei scheme este capacitatea de a suprapune bateriile din lanț, fără a afecta performanțele altor dispozitive de încălzire. În acest scop, ventilele de oprire sunt instalate la intrarea în fiecare încălzitor.

Important: Pentru a asigura eficiența sistemului de încălzire cu racordare paralelă, coturile trebuie să aibă un diametru mai mic decât secțiunea diametrului conductei principale.

• Schema combinată a bateriilor este utilizată dacă este necesar să se combine cele două scheme listate anterior în condițiile unui obiect construit. De regulă, alegerea unei conexiuni combinate se poate datora caracteristicilor arhitecturale ale șantierului.

Modul de dezasamblare și asamblare a secțiunilor bateriei

În concluzie, luăm în considerare modul de realizare a separării și conectării între ele a secțiunilor radiatoarelor.

În primul rând, astfel de acțiuni sunt posibile numai pe dispozitive secționale și imposibile la bateriile de tip panou. Prin urmare, puteți conecta secțiunile bimetalice ale radiatorului și puteți conecta secțiunile radiatorului din aluminiu, în timp ce bateriile din oțel nu pot fi dezasamblate și construite.

Conectăm și deconectăm secțiunile folosind o cheie specială pentru radiatoare. Tasta este introdusă alternativ în priza superioară și inferioară și derulată în sens invers acelor de ceasornic, dacă este necesar să se deconecteze secțiunile. Pentru a deșuruba numărul necesar de secțiuni, există urme pe cheia corespunzătoare lățimii secțiunii.

concluzie

Știind cum să instalați radiatoarele, este ușor să asamblați un sistem de încălzire într-o casă de țară. Pentru a instala încălzitoarele cu succes, vă recomandăm să vizionați videoclipul din acest articol.
