Racordarea radiatoarelor într-un sistem cu o singură țeavă.

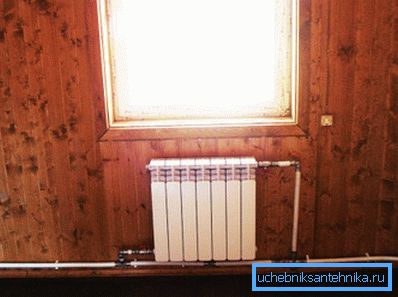

Rețelele de încălzire în case private și mai multe familii au fost organizate de mult timp. Destul de des, are loc o conexiune cu o singură țeavă a radiatoarelor, care implică conectarea serială a dispozitivelor. Această opțiune este cea mai eficientă atunci când se utilizează circulația naturală a agentului de răcire.

Pro și contra de soluții

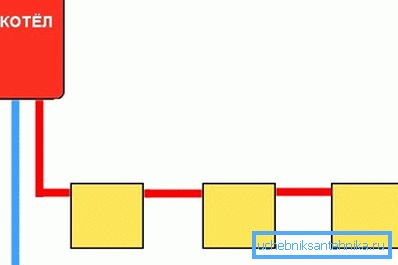

Atunci când se construiește astfel de rețele de încălzire, conducta de alimentare din cazan este alimentată direct la prima baterie, iar de la ea la al doilea, al treilea și alții. Mediul de lucru intră la rândul său pe dispozitive.

În cazul în care casa este conectată radiatoare cu sistem de încălzire cu o singură țeavă, putem vorbi despre următoarele avantaje și dezavantaje.

Principalele avantaje

• Prețul redus al rețelei finite se explică prin consumul minim al elementelor utilizate;
• Conducta inferioară este destul de ușor de ascuns, deoarece se află într-o singură linie;
• Structura sistemului este destul de simplă, ceea ce face posibilă construirea acestuia cu mâinile tale;
• Acest tip de rețea de încălzire poate funcționa fără circulație forțată.

Anumite dezavantaje

• Nu există posibilitatea de a regla fluxul mediului de lucru în dispozitivele de încălzire;
• Astfel de sisteme nu sunt recomandate dacă lungimea conductelor este foarte mare;
• În orice caz, înlocuirea sau repararea bateriilor va trebui făcută cu oprirea completă a rețelei de comunicații.

Supliment! Atunci când un radiator este conectat la un sistem cu o singură țeavă, până la 50% din buget poate fi salvat pe conducte în comparație cu o rețea de comunicații cu două țevi.

Opțiuni de bază de conectare

Conectarea dispozitivelor de încălzire se poate face în mai multe moduri. Nivelul pierderilor de căldură, precum și caracteristicile estetice depind de alegerea unui anumit. În total, există patru opțiuni de bază, toate acestea ar trebui luate în considerare în detaliu.

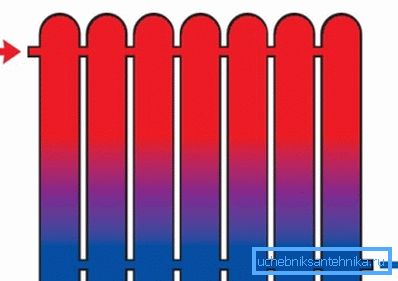

Locație încrucișată

Cel mai eficient în ceea ce privește puterea termică este o conexiune diagonală a unui radiator de încălzire cu un sistem cu o singură țeavă. Răcirea intră în compartimentul superior al bateriei și vine direct din partea inferioară. Cu această opțiune, aceasta este distribuită cât mai uniform posibil în întreaga structură.

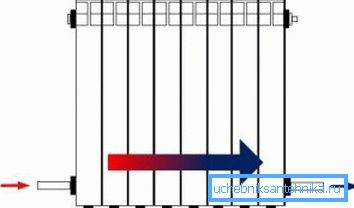

Conectarea la scaun

În acest caz, conducta este conectată la conexiunile inferioare ale dispozitivului de pe fiecare parte. Cu această metodă de instalare, pierderile de căldură cresc într-o anumită măsură. Cu toate acestea, localizarea elementelor poate fi considerată avantajoasă dacă vorbim de posibilități estetice.

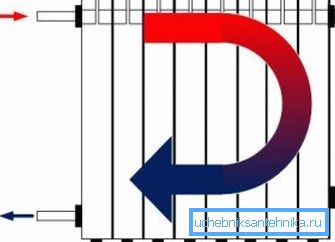

Conexiune unică

Această tehnică implică localizarea elementelor, pe de o parte, dar la diferite niveluri. Adică, conducta de alimentare este în partea superioară, iar conducta de evacuare este în partea de jos. Astfel, este posibilă încălzirea completă a ultimului dispozitiv.

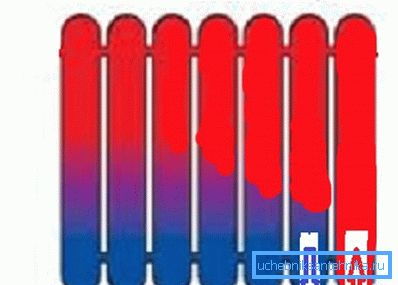

Cazare inferioară

O astfel de schemă de conectare a radiatoarelor cu un sistem cu o singură conductă este relevantă dacă elementele conductive sunt ascunse sub podea. Fără instalarea unei pompe de circulație, această metodă nu poate fi implementată, deoarece lichidul de răcire este alimentat și descărcat prin partea inferioară.

Lucrări de instalare

După ce vă familiarizați cu opțiunile de conectare a acumulatorului, este timpul să aflați despre instalarea și conectarea ulterioară la conducte. Toate acțiunile sunt destul de realiste de făcut singuri, refuzând să atragă profesioniști. Acest lucru permite economii semnificative.

Instalarea de instrumente

Înainte de a conecta radiatoarele cu un sistem de încălzire cu o singură țeavă, acestea trebuie instalate. Ele pot fi fixate atât pe suprafețele laterale, cât și pe partea inferioară a încăperii.

Instrucțiunile de instalare detaliate sunt prezentate mai jos:

1. Locațiile de instalare a parantezelor sau a cârligelor sunt marcate în prealabil.. În timpul lucrului folosind o bandă și un simplu creion. Dispozitivul trebuie să fie la cel puțin 8 cm distanță de podea, la aproximativ 10 cm de pragul ferestrei și mai mult de 2 cm de perete;
2. După aplicarea marcajului, diblurile sunt instalate.. Pentru a face acest lucru, se găsește o gaură în beton armat, care corespunde elementelor de fixare. Dacă planul lateral este realizat din lemn, atunci fixarea se realizează prin șuruburi;
3. În ultima etapă, piesele sunt fixate într-un anumit loc, după care se atasează o baterie bine pregătită.. De obicei, pentru un dispozitiv trebuie să instalați 2-3 cârlige sau paranteze.

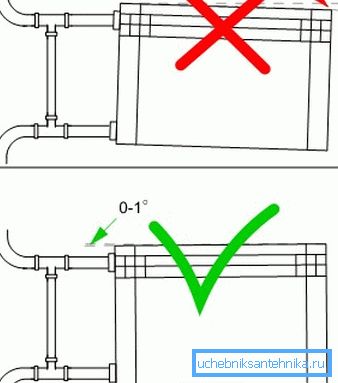

Atenție! După instalarea elementelor de fixare, se verifică fiabilitatea acestora. Titularii nu trebuie să se miște în raport cu orizontală și verticală sau să se îndoaie sub acțiunea eforturilor aplicate.

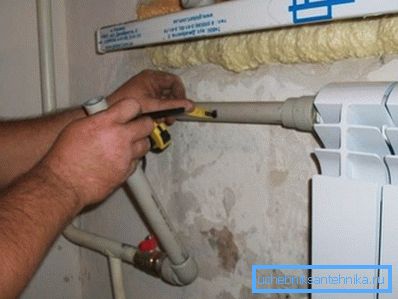

Procesul de conectare

Legarea dispozitivelor de încălzire se poate realiza cu ajutorul elementelor din diverse materiale, însă polipropilena a devenit recent mai populară. Prin urmare, mai jos este considerată o opțiune cu țevi din acest compus cu conținut ridicat de molecule.

După instalarea robinetelor de închidere și de control, este instalat un cuplaj special, care este necesar pentru îmbinarea cu produse din polipropilenă. Țevile sunt îmbinate prin lipire.

Când efectuați andocarea termică, ar trebui să respectați un anumit timp de încălzire. Ar trebui să fluctueze în 5-20 de secunde. Supraîncălzirea pieselor poate provoca daune.

Cusătura este confiscată în decurs de 3 minute, deci trebuie să aveți grijă în acest timp, altfel elementele se pot răsuci sau se pot desprinde complet.

Recomandări utile

• În ciuda simplității rețelei de comunicații de acest tip, este necesar să se realizeze un proiect detaliat, cu calcule preliminare, înainte de efectuarea lucrărilor principale;
• Pentru a aranja elementele conductoare în locații arbitrare, este imperativ să instalați o pompă de circulație care va forța lichidul de răcire să se deplaseze într-o buclă închisă;
• Conducte din polipropilenă trebuie fixate pe suprafața laterală cu suporturi de compensare. Acestea permit fixarea produselor într-o singură poziție, dar în același timp mișcarea liniară rămâne posibilă;
• Dacă se utilizează analogii metalici în locul elementelor din polipropilenă, atunci andocarea se realizează prin intermediul unor accesorii speciale sau prin sudură;
• Dacă se dorește, conductele pot fi așezate în perete, ceea ce va afecta pozitiv percepția estetică a camerei. Puteți face, de asemenea, o cutie decorativă care va ascunde produsele conductive;
• Pentru a reduce pierderile de căldură, nu se recomandă amplasarea radiatoarelor sistemului de încălzire într-o nișă sau în alte deschideri, mai ales dacă eficiența întregii rețele nu este foarte mare;
• În prezența unui dispozitiv circulant, este de dorit să se obțină o sursă de energie de rezervă, deoarece încălzirea nu va funcționa atunci când electricitatea este oprită;
• Fixarea bateriilor cu suporturi de pardoseală este recomandată dacă pereții sunt realizați din materiale ușoare. În alte cazuri, trebuie montate cârlige speciale.

Partea finală

Informațiile de mai sus vor oferi o oportunitate pentru începători de a face conexiunea corectă a radiatoarelor cu un singur sistem de conducte într-o casă sau un apartament privat.

În timpul instalării, puteți utiliza oricare dintre schemele propuse pentru conectarea elementelor conductoare. În ceea ce privește videoclipul special din acest articol, acesta vă va permite să vă familiarizați vizual cu acest subiect.
