Ce sunt radiatoarele bimetalice și cum sunt aranjate? Când alegerea lor este justificată? Care ar trebui să fie legarea dispozitivului? Ce țevi pentru a conecta această baterie? Să ne dăm seama.

Ce este

Deci, un radiator bimetalic: ce este? Caracteristica principală a oricărui dispozitiv de încălzire este transferul de căldură, cantitatea de căldură pe care o poate transfera de la agentul de răcire la aerul din încăpere.

Transferul de căldură este determinat de doi factori:

1. Temperatura suprafeței radiatorului;
2. Suprafața sa.

Creșterea suprafeței schimbului de căldură este posibilă în două moduri:

1. Prin creșterea volumului intern al secțiunii. Există aici un număr de factori limitativi - greutatea secțiunii (și, prin urmare, sarcina pe dispozitivele de fixare) și dimensiunile radiatorului;
2. Datorită formării de aripioare avansate.

Cu toate acestea, principala condiție pentru transferul ridicat de căldură al instrumentului cu o suprafață mare de aripioare este conductivitatea termică ridicată a metalului din care este fabricat. În caz contrar, coaste reci pur și simplu nu vor elimina căldura din canalele interne ale secțiunilor.

În producerea în masă a dispozitivelor de încălzire, trei metale relativ ieftine - oțel, fontă și aluminiu - au fost folosite pe scară largă. Conductivitatea termică a aluminiului este de patru ori mai mare decât cea a primelor două metale:

Se pare că alegerea este evidentă: conductivitatea termică ridicată a aluminiului vă permite să creați un dispozitiv compact și ușor, cu cel mai mare transfer de căldură. Și acest lucru este adevărat, dar necazul este că puterea mecanică scăzută a metalului limitează utilizarea acestuia în chioșcurile de încălzire centrală.

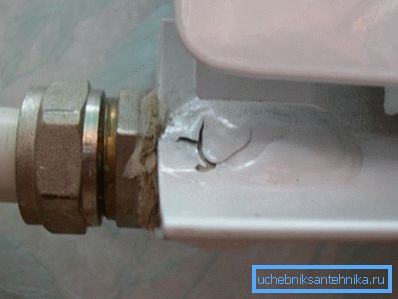

Motivul este o probabilitate mare de ciocan de apă. Ar trebui să închidă în mod dramatic supapa de supapă sau gate - și inerție practic incompresibil apă creează o undă de șoc, presiunea în partea din față, care ajunge la 20-25 kgf / cm pentru panouri de aluminiu rezistență la tracțiune nu sunt mai mult de 16.

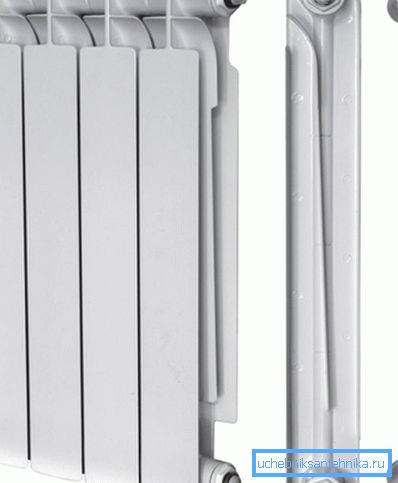

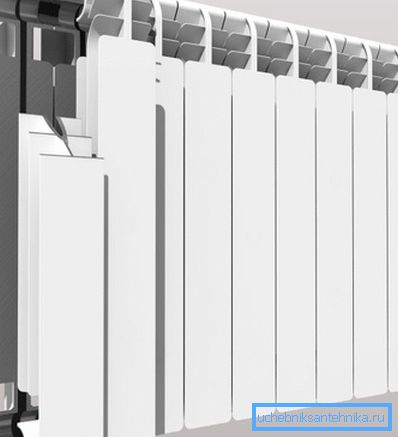

Deci, ce este un radiator bimetalic care are disiparea căldurii aluminiu și puterea conductei de oțel? Este doar un miez de oțel rezistent la coroziune, pe suprafața căruia se formează aripioare de aluminiu prin turnare. Utilizarea a două metale cu proprietăți diferite vă permite să scăpați de punctele slabe ale fiecăruia, creând un design ideal pentru sistemele CO.

Specificații tehnice

Forța și transferul de căldură (și, bineînțeles, prețul) secțiunii bimetalice depind de mai mulți factori:

• Forma și mărimea miezului. Se poate întări numai canalele verticale ale secțiunii sau, care va oferi mult mai multă rezistență la presiunea hidrostatică, combină canalele verticale cu colectorii;
• Grosimea metalului de bază. Puterea secțiunii depinde de aceasta;
• Zona și grosimea aripioarelor;

Notă: cu cât coaste mai groase cu o suprafață fixă, cu atât mai multă căldură pe care o cheltuiesc, cu atât uniformitatea încălzirii este mai uniformă.

• Prezența sau absența conexiunilor dintre secțiuni. Firul, chiar dacă oțelul, va fi întotdeauna punctul slab al dispozitivului.

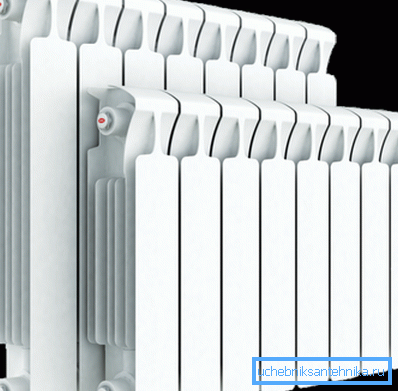

Ca o mostră, prezentăm caracteristicile unuia dintre cele mai bune dispozitive din clasa sa - Rifar Monolith domestic.

Este curios: în vrac, producatorii autohtoni produc radiatoare bimetalice conform GOST 31311-2005. Cu toate acestea, nu există cerințe de reglementare pentru instrumentele bimetalice; este specificată numai presiunea de lucru minimă admisă de 6 kgf / cm2.

Durata minimă de viață a radiatoarelor bimetalice de încălzire este estimată la 25 de ani.

instalare

calcul

Deci, cu alegerea pe care am decis-o. Cum să calculați caloriferele bimetalice de încălzire pe parametrii apartamentului dvs.?

Cu înălțimea standard a tavanului (2,5 - 2,7 metri), puteți utiliza cea mai simplă schemă de calcul:

• Se iau 100 de wați de căldură pe metru pătrat de spațiu;
• În funcție de zona climatică, se utilizează un coeficient cuprins între 0,7 (Crimeea) și 2,0 (Yakutia);

• Segmentul de transfer al căldurii este estimat la o medie de 180 de wați.

Deci, pentru regiunea Moscovei, puteți utiliza coeficientul regional de 1,2; pentru o cameră cu o suprafață de 25 de metri, 25 * 100 * 1.2 = este nevoie de 3000 de căldură, ceea ce corespunde secțiunilor 3000/180 = 17 (rotunjite).

montură

Cum să atârnă un radiator bimetalic pe perete?

• În mod normal, pentru fixare se folosesc console de prindere, care sunt înșurubate în dibluri din plastic;
• În schimb, puteți utiliza bucăți de armătură netedă din oțel cu diametrul de 10-12 mm, ciocănită în găurile pre-găurite cu un diametru puțin mai mic.

legare

Ce accesorii pentru radiatoare bimetalice vor fi necesare când le instalați manual?

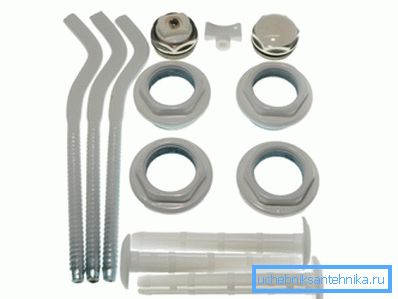

1. Set de prize de radiator (4 bucăți, filet exterior DU25). Diametrul dopurilor interioare bucșe filetate determinate de numărul de secțiuni ale dispozitivului: dacă mai puțin de 10, diametrul nominal suficient de linie de DN15, în cazul în care mai mult - este mai bine să ia o DN20 tub filetat la interior;
2. Clapeta de accelerație sau capul termic și supapa cu bilă cu conexiune americană pentru blocarea traficului. Clapeta de accelerație vă va permite să reglați manual dispozitivul de transfer de căldură, capul termic - în mod automat, în funcție de temperatura aerului din încăpere;
3. În partea de sus a ascensorului apartamentului, radiatorul va trebui echipat cu o macara Mayevsky pentru sângerare în aer.

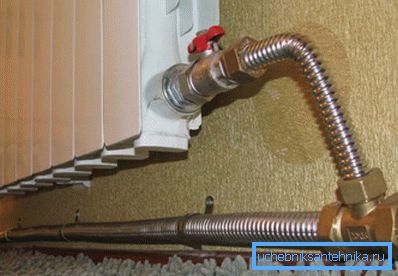

Ce conducte trebuie folosite pentru conectare? De preferință - inox ondulat.

Care este motivul acestei instrucțiuni?

• Are o rezistență ridicată la tracțiune;

Notă: plastic sau țevi de metal va fi întotdeauna un punct slab: ceea ce este punctul în radiator, care poate rezista la ciocan de apă cu presiune maximă de 40 de atmosfere, în cazul în care conductele de spargere deja la 20?

• Se îndoaie cu o rază minimă și nu necesită dimensiuni precise;
• Ele sunt montate cu fitinguri de compresie folosind o pereche de chei reglabile.

Construiți sfaturi

Suporții radiatorului sunt sigilați cu garnituri paronitice sau siliconice - aceleași care sunt folosite pentru a construi radiatorul bimetalic cu secțiuni suplimentare.

Alte conexiuni sunt rebobinate cu materialul de etanșare a firului Tangit Unilok sau cu in vopsea.

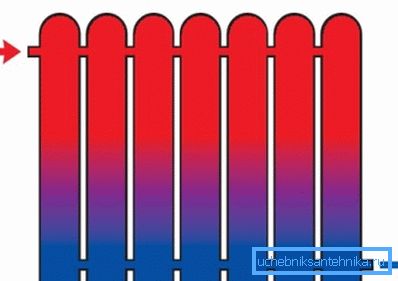

Cu o lungime mare a radiatorului (10 secțiuni), utilizați mai degrabă o conexiune diagonală decât o conexiune laterală. Atunci nu trebuie să ghicească de ce radiatoarele bimetalice nu încălzește întreaga lungime: pentru un lichid de răcire conexiune laterală circulă numai prin prima secțiune a căptușelii.

Alegerea transportatorului de căldură

Cum se umple radiatoarele bimetalice în acele cazuri rare când sunt utilizate într-un circuit autonom de încălzire?

În majoritatea cazurilor, apa obișnuită este folosită ca agent de răcire. Pe lângă faptul că miezurile secțiunilor bimetalice sunt suficient de rezistente la coroziune, contactul lor cu oxigenul atmosferic este complet exclus atunci când circuitul este umplut cu apă. Între timp, într-un mediu lipsit de oxigen, aspectul ruginii este imposibil.

În cazurile în care este posibilă oprirea circuitului de încălzire la temperaturi scăzute, se practică reumplerea radiatoarelor bimetalice cu lichide de transfer de căldură fără îngheț:

• Soluție apoasă de propilenglicol;

• antigel;
• Ulei de transformator.

concluzie

În concluzie, amintim încă o dată: bateriile bimetalice vor fi cea mai bună alegere în sistemele de încălzire centrală. Videoclipul din acest articol va ajuta cititorul să afle mai multe despre caracteristicile și caracteristicile instalării acestor dispozitive. Mult noroc!
