Radiatoare bimetalice: caracteristici de design, alegere,

Producătorii au început să combine metalele pentru o perioadă lungă de timp pentru a spori eficiența dispozitivelor de încălzire. Astfel, bateriile bimetalice au devenit deosebit de populare în ultimii ani. Acest lucru este facilitat de o gamă largă de dimensiuni, puteți găsi atât radiatoare de încălzire bimetalice de 800 mm, cât și dispozitive mici, cu o distanță de centru de aproximativ 30 cm.

Caracteristici de design

O caracteristică cheie a oricărui radiator bimetalic este utilizarea a 2 metale diferite în proiect.

În funcție de tipul de metal utilizat, se pot distinge astfel de tipuri de baterii, cum ar fi:

• oțel + aluminiu. Aceasta poate fi considerată o opțiune bugetară, tuburile multiple fiind realizate din oțel, ceea ce conferă radiatorului o putere bună;

Fiți atenți! Astfel de dispozitive sunt deosebit de sensibile la compoziția lichidului de răcire. Deși oțelul este procesat din interior pentru protecție, dar durabilitatea acestui tip de baterie este încă mai mică decât atunci când se utilizează alte metale.

• cupru + aluminiu. În ceea ce privește durabilitatea, aceasta este o opțiune excelentă, iar datorită utilizării metalelor neferoase, coroziunea nu amenință tuburile colectoare.

Designul, în ambele cazuri, rămâne același - tuburile colectoare formează un cadru pe care sunt presate aripioare de aluminiu. Răcirea trece prin tuburi, le încălzește și căldura se răspândește rapid pe întreaga suprafață a aripioarelor.

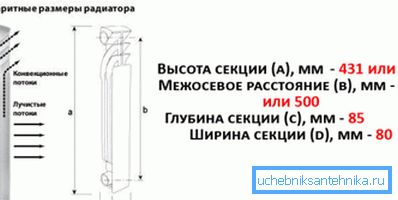

Radiatoarele bimetalice moderne încălzesc încăperea nu numai datorită transferului direct de căldură, ci și datorită convecției. De aceea au o astfel de formă, datorită unor ghidaje speciale, aerul rece dinspre partea inferioară intră în radiator, se încălzește și iese prin partea superioară a încălzitorului.

Fiți atenți! Pentru aripioare, nu numai aluminiu poate fi folosit, dar și alte metale. Dar din punctul de vedere al costurilor / eficienței, aluminiul este preferabil față de alte metale.

Are acest design avantaje?

Radiatoarele de încălzire bimetalice sunt mai dificil de fabricat decât cele convenționale, ceea ce afectează costul.

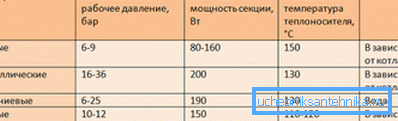

Dar acest lucru este justificat, deoarece, ca urmare, cumpărătorul obține un set solid de avantaje comparativ cu bateria clasică din fontă:

• încălzitorul se încălzește foarte repede (deși nu este foarte important atunci când se încălzește casa, dar merită menționat);
• în cazul unei calități slabe a suportului de căldură, nu trebuie să vă faceți griji cu privire la coroziunea tuburilor colectoare (atunci când utilizați modele cupru-aluminiu);
• în sistemul de încălzire care utilizează radiatoare bimetalice, va fi utilizată o cantitate mult mai mică de agent de răcire decât atunci când se instalează dispozitive de încălzire convenționale;
• Dacă comparați aceeași putere termică cu o baterie fontă convențională și o baterie bimetalică, atunci se dovedește că radiatorul bimetalic este de câteva ori mai ușor, astfel încât să puteți instala fără întrerupere toate radiatoarele bimetalice de încălzire;
• Metalele folosite sunt destul de plastic, astfel încât șocurile hidraulice din sistemul de încălzire nu vor determina apariția microfracturilor. Da, și instalarea unei lovituri aleatorii nu va cauza o scurgere în viitor;
• datorită depunerii finite, suprafața unui astfel de radiator este mai mare decât cea a încălzitorului din fontă. De aceea transferul său de căldură este de aproximativ 1,5-2,0 ori mai mare;

• durabilitatea atinge 25 de ani, este, desigur, mai mică decât cea a fontei, dar și destul de mult. În plus, aceasta este durata de viață a bateriei declarată de producător, în realitate acestea pot funcționa timp de 30-40 de ani.

Dezavantaje semnificative ale combinației de metale în proiectarea bateriei sunt aproape lipsite de.

Puteți selecta numai:

• costul, cu toate acestea, prețul unei astfel de baterii va fi de 2 ori mai mare decât fonta uzuală;
• Dacă încercați să economisiți bani și să cumpărați un model cu un colector de oțel, atunci când scurgeți apa din sistem pentru vară, coroziunea oțelului poate reduce în mod semnificativ durata de viață a dispozitivului.

Citiți mai multe despre alegerea și instalarea radiatoarelor bimetalice.

Alegerea bateriilor pentru locuință nu este, în general, o sarcină ușoară, iar în cazul dispozitivelor de încălzire bimetalice trebuie să se ia în considerare o serie de nuanțe suplimentare, de exemplu, diametrul canalelor verticale ale tuburilor colectoare.

Ce să caute atunci când alegi

Indiferent de tipul bateriei, atunci când alegeți, trebuie să acordați atenție unor parametri precum:

• temperatura maximă admisă a agentului de răcire. Încălzitoarele bimetalice sunt de obicei concepute pentru o temperatură maximă a apei de 110 ° C, cu o presiune maximă de lucru în funcție de producător. De exemplu, Radiatoarele globale pot rezista la o presiune de 35 bar, în timp ce Thermo Royal este de numai 20;
• atunci trebuie să știți dimensiunile bateriei (mai multe despre aceasta mai jos);
• documentația indică, de asemenea, capacitatea termică a secțiunii; aceste informații vă vor ajuta să aflați dacă există suficientă energie pentru a încălzi casa;

Fiți atenți! Producția de căldură este indicată pentru o temperatură specifică a debitului și returului. Dacă temperatura lichidului de răcire la intrarea și ieșirea bateriei este diferită, transferul de căldură trebuie recalculat.

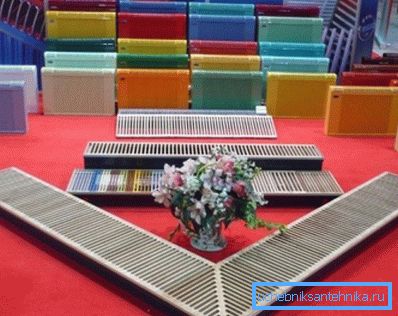

• Ei bine, aspectul joacă valoare. În principiu, toate bateriile moderne arată elegant și modern, dacă doriți, puteți achiziționa radiatoare bimetalice colorate pentru încălzire. Pictura în fabrică, de regulă, este foarte fiabilă, așadar este mai bine să plătiți o plată pentru o altă culoare decât albă decât pentru a încerca să pictați singur radiatorul.

Dimensiunile radiatoarelor

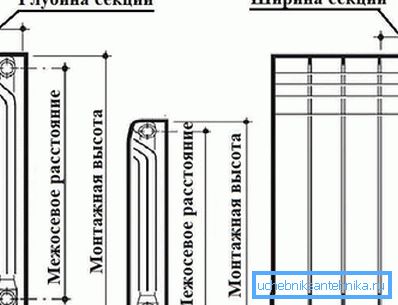

Dimensiunile radiatoarelor includ adâncimea, înălțimea și lățimea totală a dispozitivului. În plus, trebuie să țineți cont de distanța centrată. Uneori, distanța dintre axe poate fi numită distanța dintre centrele găurilor de niplu.

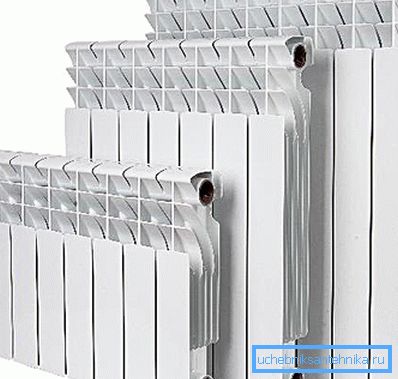

De obicei, marcarea dispozitivului de încălzire indică deja distanța centrală, iar înălțimea totală a dispozitivului este cu 5-7 cm mai mare decât această valoare. Distanța dintre axele radiatoarelor bimetalice variază în intervalul 200-800 mm, dar cele mai populare modele sunt în intervalul 300-550 mm.

Dispozitive de încălzire cu înălțime redusă potrivite pentru cabane de tara cu ferestre mari. Bateriile de înălțime obișnuită ar părea ridicole în astfel de condiții și ar bloca vederea. Pentru a menține puterea de ieșire la nivelul corect, lățimea bateriilor joase este mai mare decât cea a bateriilor obișnuite, acestea nu sunt așezate de obicei în nișă sub fereastră, ci doar pe perete, datorită căruia nimic nu interferează cu transferul de căldură.

Încălzirea radiatorului bimetalic trebuie să fie instalată în conformitate cu regulile generale pentru instalarea încălzitoarelor:

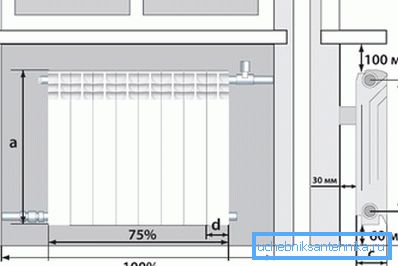

• înălțimea totală este aleasă luând în considerare înălțimea nișei de sub fereastră. Se vor asigura lacuri de aproximativ 8 cm sub și deasupra suprafeței bateriei;

Fiți atenți! Din partea superioară a radiatorului, distanța față de baterie poate fi mărită, aceasta va îmbunătăți numai convecția, dar spațiul de la podea nu trebuie să depășească 10-12 cm. În caz contrar, aerul din apropierea podelei se va încălzi cu greu și oamenii din încăpere vor fi incomod.

• Atunci când instalați cu mâinile proprii, este recomandabil să selectați un radiator cu o distanță centrală care să corespundă exact distanței dintre conducta de alimentare și retur. La instalare nu va fi necesară reducerea / diluarea conductelor.

Radiator solid sau secțional pentru a alege

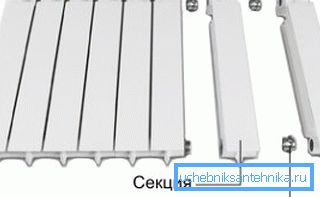

Cele mai multe radiatoare bimetalice sunt secționate. În astfel de construcții, racordarea secțiunilor separate este asigurată de nipluri de oțel cu fire diferite. Atunci când niplul se rotește, secțiunile sunt presate strâns unul împotriva celuilalt, iar garniturile speciale asigură etanșeitate suplimentară.

Un astfel de design modular permite unificarea producției. Este suficient ca producătorul să producă secțiuni de o anumită dimensiune cu o putere termică de aproximativ 200 de wați. Apoi, din aceste secțiuni puteți asambla un dispozitiv de încălzire de orice putere, totul depinde de câte secțiuni vor fi combinate.

Dezavantajul unei astfel de baterii poate fi considerat un număr crescut de conexiuni. Din acest motiv, presiunea de lucru este mai mică decât cea a radiatoarelor solide și riscul de scurgere atunci când ciocanul hidraulic este mai mare.

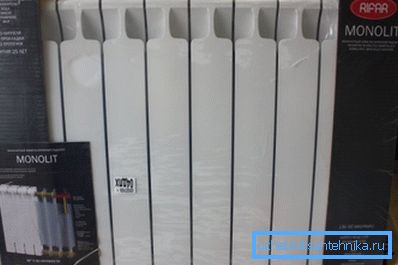

Radiatoarele bimetalice de încălzire monolit sunt o construcție dintr-o singură piesă, principiul de funcționare este același, doar colectorul este realizat din tuburi dintr-o singură bucată, iar aripioarele din aluminiu sunt presate pe ele. Acest lucru vă permite să măriți presiunea de funcționare în sistem până la 100 bari (în ciuda faptului că pentru cele secționale limita superioară este considerată a fi de aproximativ 35 bari). Pentru ceilalți parametri (cum ar fi durabilitatea, transferul de căldură, radiatoarele monolitice nu sunt inferioare radiatoarelor secționale).

Radiatoare din care producător este mai bine de ales

Dacă în prima dată după ce au apărut pe piață, unii producători au făcut greșeli în producție, acum majoritatea companiilor produc baterii de bună calitate. Produsele Rifar (Rusia), Global și Sira (producătorii italieni) sunt deosebit de populare, radiatoarele MARS (Coreea de Sud) s-au arătat bine.

Fiți atenți! Termenul "radiatoare de încălzire bimetalice armate" poate fi întâlnit, prin acest termen se înțelege un dispozitiv obișnuit fabricat din oțel și aluminiu și mențiunea "armat" în numele producătorului subliniază pur și simplu puterea structurii.

În principiu, caracteristicile majorității bateriilor bimetalice sunt comparabile: presiunea de lucru 20-35 bar, temperatura lichidului de răcire 110-135 ° C, puterea termică cuprinsă între 150 și 200 wați. Dar atunci când alegeți atenția ar trebui să se acorde parametrii suplimentari, de exemplu, diametrul tuburilor colectoare verticale.

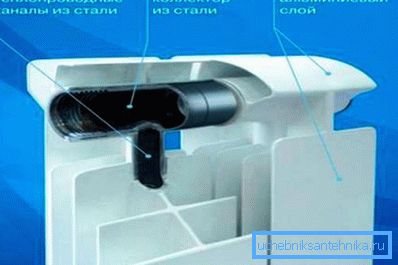

În sistemele vechi de încălzire nu se recomandă instalarea dispozitivelor de încălzire cu diametrul tubului vertical de 6 mm (astfel de modele sunt incluse în lista produselor producătorilor italieni). Lumenul poate fi pur și simplu înfundat, iar puterea termică a încălzitorului va scădea.

În principiu, atunci când alegeți, este suficient să cunoașteți zona camerei pentru a cunoaște aproximativ puterea termică necesară a bateriei și a avea o masă cu caracteristicile radiatoarelor. Acest lucru este suficient pentru a alege propriul model.

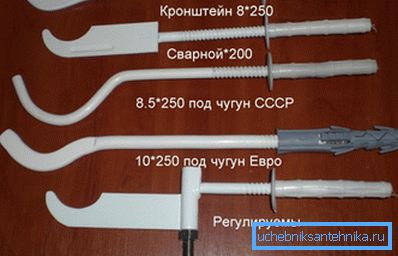

În ceea ce privește configurația, în afară de radiatorul în sine include de obicei suporturi pentru montare. Instrucțiunile de instalare necesită fixarea încălzitorului pe perete, astfel încât acestea vor fi la îndemână. Având în vedere greutatea redusă a bateriei, consolele de podea sunt utilizate destul de rar și numai în acele cazuri în care nu este de dorit să se facă găuri în perete.

La sfârșit

Chiar și cele mai ieftine radiatoare bimetalice au o capacitate termică suficient de mare, care le permite să fie utilizate în sistemele de încălzire bugetară. Restul combinației de metale de diferite tipuri oferă un rezultat excelent - producătorii au reușit să obțină un transfer de căldură ridicat al încălzitorului, reducând în același timp greutatea acestuia. Durabilitatea, în același timp, a rămas la un nivel ridicat.

Videoclipul din acest articol prezintă procesul de asamblare și instalare a unui radiator bimetalic.
