Radiatoare cu vid: dispozitiv și principiu de funcționare,

În scopul creșterii eficienței dispozitivelor de încălzire, producătorii, în plus față de fierul și oțelul tradițional, au început să utilizeze cupru și aluminiu pentru fabricarea radiatoarelor. Ulterior, ideea a venit pentru a crea o baterie de vacuum - datorită design-ului inteligent al unui astfel de încălzitor ar trebui să se încălzească instantaneu, iar puterea sa poate depăși cele mai bune omologi bimetalici. În același timp, acesta poate fi atât mobil (este suficient să conectați radiatoarele cu vid electric), cât și fluxul (este conectat la sistemul de încălzire).

Dispozitiv și principiu de funcționare

Diferența cheie între un radiator de vid și un radiator convențional este că lichidul de răcire din acesta se deplasează numai prin fund (conducta trece prin partea inferioară a încălzitorului). Într-un radiator clasic din fontă, apa caldă este de obicei alimentată de sus și trece prin toate secțiunile, încălzind metalul.

În dispozitivele de vid pentru încălzirea suprafeței se folosește un principiu puțin diferit:

• o conductă de încălzire cu apă caldă se încălzește până la fierberea lichidului pompat în radiator din fabrică;
• apoi acest lichid se evaporă și se ridică la partea superioară a secțiunilor;
• se răcește și se condensează pe suprafața interioară a pereților. Fluidul aflat sub acțiunea gravitației se mișcă spre fund și se repetă ciclul.

Folosirea apei obișnuite ar duce la creșterea consumului de energie pentru evaporare, prin urmare, aceste baterii folosesc un lichid special de fierbere la lumină. De regulă, lichidul cu bromură de litiu este utilizat pentru a reduce energia necesară pentru evaporarea acestuia, aerul este pompat din baterie. Din această cauză, punctul de fierbere este redus la 35 ° C.

Fiți atenți! Lichidul cu bromură de litiu nu poate fi numit benefic pentru sănătate, prin urmare, dacă un radiator scurgeri, funcționarea acestuia trebuie oprită imediat.

Principiul descris de funcționarea radiatoarelor de încălzire cu vid este utilizat în toate dispozitivele de încălzire de acest tip. Numai compoziția lichidului, temperatura de funcționare (în funcție de compoziția lichidului) și aspectul dispozitivului se pot schimba.

Avantaje și dezavantaje

Designul descris teoretic este lipsit de defecte grave.

Avantajele producătorilor includ de obicei:

• viteză mare de încălzire (de obicei în secunde);
• lipsa garantată a blocajelor de trafic aerian - pur și simplu nu au unde să se formeze, deoarece lichidul de răcire trece printr-o conductă;

• cantitatea de lichid de răcire din sistemul de încălzire nu trebuie să fie prea mare. 10-15 litri sunt suficiente, deoarece cazanul nu funcționează tot timpul, consumă mai puțină energie pentru încălzirea apei;
• producătorii susțin, de asemenea, că radiatoarele în vid au o disipare a căldurii în comparație cu radiatoarele convenționale (acest lucru va fi discutat în continuare);

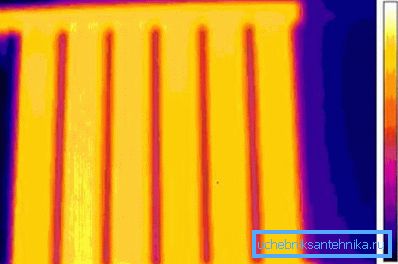

• încălzire uniformă;

• rezistență hidraulică scăzută.

Printre deficiențele se poate observa:

• costul ridicat, prețul este de câteva ori mai mare decât costul radiatoarelor convenționale;

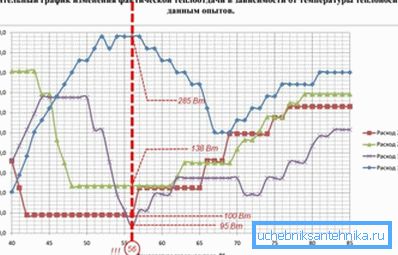

• eficiența dispozitivelor de acest tip depinde puternic de regimul de temperatură. De exemplu, atunci când temperatura lichidului de răcire se ridică peste valoarea recomandată, lichidul cu punct de fierbere scăzut se transformă complet într-o stare gazoasă, datorită căruia transferul de căldură din radiator scade de zece ori. Apa caldă trece pur și simplu prin țeavă și căldura nu este transferată prin ea către pereții bateriei.

Fiți atenți! Pentru un sistem centralizat de încălzire, bateriile cu vid trebuie selectate ținând seama de exact ce este temperatura de alimentare.

Mai multe despre încălzitoarele cu vid

În ciuda faptului că producătorii spun un set solid de avantaje comparativ cu bateriile convenționale, analogii de vid nu sunt încă atât de răspândiți. Printre principalele motive pentru aceasta se poate identifica nu numai costul ridicat, ci și lipsa unor statistici semnificative cu privire la utilizarea acestora.

Dacă promisiunile producătorilor corespund realității

Producătorul oricărui produs încearcă să sublinieze avantajele produsului său și să păstreze tăcut modest despre slăbiciunile sale. În cazul radiatoarelor cu vid, povestea este aceeași, întreaga întrebare este cât de departe este realitatea din poveștile teoretice și de publicitate.

Putem identifica astfel de caracteristici ale bateriilor cu vacuum, despre care vânzătorii nu mai vorbesc:

• Bateria este doar un intermediar, al cărui rol este pur și simplu de a transfera energia din boiler în casă. În consecință, transferul de căldură nu poate crește doar pentru că aerul este pompat din el și umplut cu lichid fierbinte, bateria nu este un generator de energie și nu produce nimic singur;

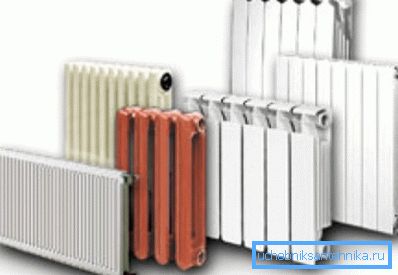

• radiatoarele de vid se încălzesc mult mai repede decât bateriile din fontă groasă. Pur și simplu nu prea are sens, este nevoie de mai mult de o oră pentru a încălzi camera standard. Așa că câștigarea în câteva minute este absolut nesemnificativă;

• adevărată și absența totală a blocajelor de trafic aerian. Dar în bateriile convenționale acest lucru a încetat de mult să fie o problemă. Pur și simplu instalați supapa Mayevsky în partea de sus a încălzitorului și excesul de aer poate fi golit independent;

Fiți atenți! Pentru a face acest lucru, trebuie să asigurați și panta corectă a radiatorului în timpul instalării. Se apleacă puțin, astfel încât tot aerul să fie colectat în partea superioară, la robinet.

• coroziunea și înfundarea încălzitorului de vid sunt de asemenea imposibile - motivul constă în faptul că lichidul de răcire nu circulă prin secțiunile bateriei;
• Pot apărea probleme în sistemele de încălzire autonomă cu circulație naturală. Faptul este că în ele lichidul de răcire se mișcă datorită diferenței de înălțime dintre cazan și bateria însăși. În comparație cu un sistem convențional de încălzire, diferența de înălțime va fi mai mică de înălțimea bateriei, respectiv, presiunea din conductă va scădea, de asemenea;

• ca pentru rezistența hidraulică, este foarte mic, dar pentru gazdă acest parametru nu este absolut important. Acest indicator are un efect semnificativ numai pentru companiile implicate în întreținerea sistemelor de încălzire;
• radiatoarele de vid în sistemul de încălzire autonomă necesită o cantitate mică de apă în sistem, dar cazanul trebuie să fie pornit mai des pentru a menține o temperatură constantă. Prin urmare, acest parametru nu poate fi numit avantajul incontestabil al dispozitivelor cu vid față de cele convenționale. În plus, radiatoarele moderne au costat și o cantitate relativ mică de apă;

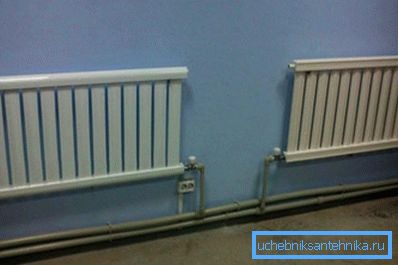

• în descriere se spune că radiatorul funcționează chiar și la o temperatură scăzută a agentului de răcire, acest lucru este adevărat, dar transferul de căldură este de asemenea scăzut. Prin urmare, pentru a obține o temperatură confortabilă într-o casă cu un sistem de încălzire cu temperatură joasă, va fi necesară creșterea suprafeței de transfer de căldură (adică, pur și simplu pentru a cumpăra un număr mai mare de încălzitoare scumpe);

• De asemenea, trebuie reamintit faptul că lichidul din baterie este departe de a fi inofensiv. Și dacă o scurgere a unei baterii convenționale amenință doar o mică deteriorare a proprietății, atunci o scurgere de lichid de bromură de litiu și evaporarea acesteia vor afecta sănătatea locuitorilor.

Subtilitățile alese

Având în vedere toate caracteristicile descrise în lucrarea radiatoarelor de vid, este dificil să le recomandați pentru achiziționare. Iar punctul de aici este în prețul ridicat, eficiența nu este mult mai mare decât cea a acelorași încălzitoare bimetalice și puteți obține o mulțime de probleme.

Cu toate acestea, dacă nu există probleme cu finanțele, atunci este posibil să cumpărați o astfel de baterie, trebuie doar să faceți alegerea potrivită.

Instrucțiunile de selecție sunt după cum urmează:

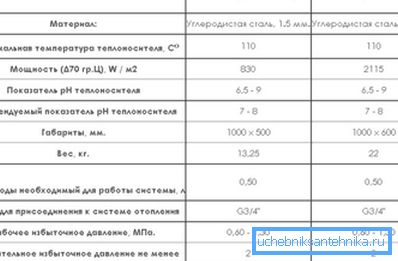

• Mai întâi trebuie să vă familiarizați cu temperatura dispozitivului. dacă este proiectat pentru o temperatură a lichidului de răcire de 110-120 ° C, și este planificat să-l instalați într-un apartament oraș obișnuit, atunci puteți uita despre performanța declarată;

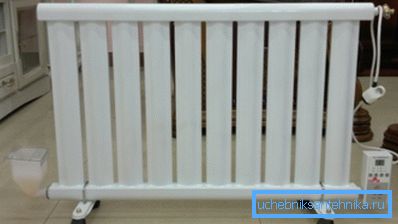

• apoi acordați atenție aspectului, în special calității picturii. Vopseaua nu trebuie frecat cu unghie, să fie aplicată uniform pe suprafața metalică și nu trebuie să aibă urme de murdărie. Vopseaua de calitate slabă sugerează că acest radiator este probabil de slabă calitate;

• lichidul din interior nu ar trebui să fie prea mult. Este suficient doar să înclinați bateria și să ascultați - lumina strălucitoare înseamnă că totul este în ordine, buzele arată că există o mulțime de lichid;
• sudurile trebuie să fie clare, netede, fără să se îndoaie.

Căldură de uz casnic

Este cu adevărat posibil să faceți un radiator de vid cu propriile mâini. Tot ceea ce este necesar pentru aceasta este o baterie convențională veche și un lichid volatil. Nu este de dorit să folosiți apă, deoarece eficiența încălzitorului va scădea.

Ansamblul se desfășoară în următoarea ordine:

• o conductă cu un cărucior de căldură va trece prin canalul inferior, astfel încât dopurile să fie îndepărtate la partea inferioară a țevii, țevile sunt introduse, îmbinările sunt etanșate;

• în partea superioară a radiatorului veți avea nevoie de o gaură pentru ao umple cu un lichid cu punct de fierbere scăzut. Alcoolul poate fi izolat din analogii disponibili ai amestecului de bromură de litiu, se evaporă destul de ușor și este inofensiv pentru oameni;

Fiți atenți! Până la oprire nu este necesar să umpleți bateria, este suficient ca lichidul să acopere conducta cu agentul de răcire.

• după aceasta, partea cea mai dificilă este pomparea aerului. Fără un compresor, acest lucru nu va funcționa;
• va trebui, de asemenea, să faceți singur calibrarea aparatului pentru a identifica modurile optime de funcționare. Este posibil să se mărească temperatura agentului de răcire cu 5-10 ° C și să se măsoare temperatura suprafeței bateriei pentru fiecare valoare nouă.

În loc de tubul de scurgere, poate fi introdus și un element de încălzire cu un termostat. În acest caz, obținem un dispozitiv universal care poate fi utilizat ca o completare la încălzirea convențională.

Rezumând

Radiatoarele cu încălzire prin vid sunt o idee interesantă care necesită cercetări serioase. Până în prezent, eficiența acestor încălzitoare poate fi judecată numai prin revizuirile unor proprietari rare, ci prin producătorii de publicitate. În viitor, sub rezerva costurilor mai mici, ele pot fi considerate ca fiind similare cu radiatoarele convenționale.

Videoclipul din acest articol prezintă principiul funcționării acestor dispozitive de încălzire.
