Radiatoarele de încălzire reprezintă un element extrem de important al oricărui sistem de încălzire, deoarece aceștia efectuează încălzirea spațiului din jur. Prin urmare, alegerea acestor dispozitive de încălzire trebuie să fie abordată în mod responsabil și să se familiarizeze în prealabil cu caracteristicile și tipurile acestora.

În acest articol vom analiza dispozitivul și parametrii tehnici ai unuia dintre cele mai comune modele - radiatoarele panourilor.

Caracteristicile radiatoarelor de panou

Informații generale

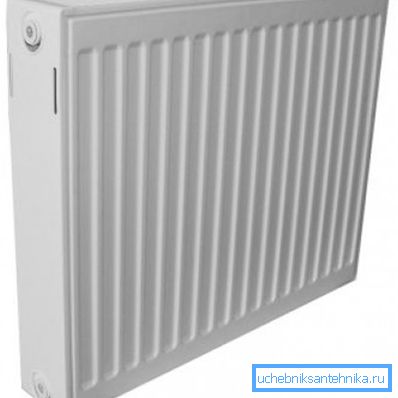

Principala caracteristică structurală a dispozitivelor de încălzire din această clasă este absența secțiunilor tradiționale, iar partea din față este realizată sub forma unui panou solid. Acesta din urmă este asamblat din două foi de oțel, care iau forma necesară ca urmare a presării. În special, conductele pentru căldură sunt ștanțate în ele.

La sudarea a două plăci ștanțate, se formează un panou subțire, a cărui grosime nu depășește cu mult un centimetru. Radiatorul poate fi alcătuit din unul sau mai multe astfel de panouri. Acest design are multe avantaje, dar în același timp unele dezavantaje, pe care le considerăm mai jos

În comparație cu radiatoarele tradiționale sau bimetalice de încălzire, capacitatea panourilor de oțel este redusă. Datorită acestui fapt, în sistemul de încălzire există o circulație rapidă a agentului de răcire și, prin urmare, o încălzire aproape instantanee.

Deja după 10-15 minute încălzirea panoului încălzește camera. Cu toate acestea, această caracteristică are și un dezavantaj - radiatoarele se răcesc când sistemul este oprit, cât mai repede se încălzește.

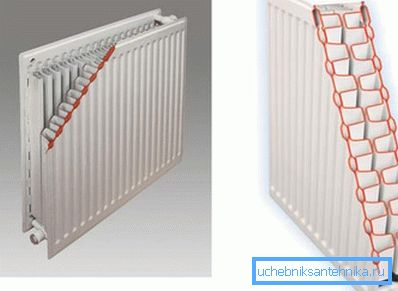

În plus, o caracteristică importantă a acestui design este convecția aerului, deși acest lucru se aplică numai radiatoarelor formate din mai multe panouri. Această caracteristică este realizată datorită prezenței canalelor de aer situate între conductele pentru agentul de răcire.

Ca rezultat, dispozitivul se încălzește nu numai prin radiarea energiei termice din carcasă, ci și datorită circulației aerului termic în încăpere. Datorită acestui fapt, eficiența designului poate atinge 75%.

Cu toate acestea, în ciuda faptului că panourile pentru radiatoare sunt fabricate din oțel de calitate superioară de înaltă calitate, acestea sunt proiectate să funcționeze la presiune scăzută în sistem (nu mai mult de zece atmosfere) și temperatura lichidului de răcire până la 110 grade Celsius. Din aceste motive, acestea sunt folosite în mod obișnuit în case de țară private și cu mai multe etaje.

Deoarece în sistemele centralizate de încălzire presiunea este mai mare de zece atmosfere, în bateriile panoului apartamentelor se instalează numai în cazul aranjării sistemelor de încălzire autonome.

Fiți atenți! Este imposibil să se utilizeze radiatoarele panourilor într-un sistem centralizat de încălzire nu numai din cauza presiunii sale ridicate, ci și a unui agent de răcire poluat. Conductele înguste se înfund rapid și dispozitivul eșuează. Prin urmare, pentru a lucra în astfel de condiții este mai bine să folosiți radiatoare bimetalice.

demnitate

Avantajele bateriilor de acest tip sunt destul de putine, mai jos le oferim cele principale:

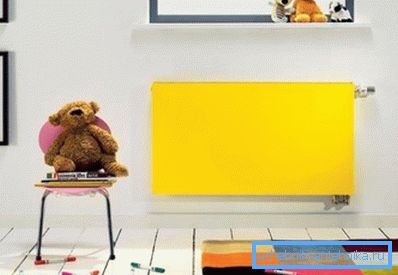

• Design elegant, destul de simplu, dar în același timp elegant. În plus, echipamentul modern, care este utilizat în fabricarea acestor dispozitive, vă permite să produceți produse în diferite opțiuni de stil, variind de la clasic la minimalism.
• Abilitatea de a regla gradul de încălzire a dispozitivului, datorită faptului că produsele sunt, de regulă, echipate cu tot felul de dispozitive electronice sau mecanice.
• Transferul crescut de căldură - așa cum sa menționat mai sus, utilizarea principiului convecției poate crește semnificativ nivelul de eficiență.

• Prețul este semnificativ mai mic decât alte tipuri de baterii. Acest lucru se datorează faptului că oțelul în sine este semnificativ mai mic decât cuprul și aluminiu.
• Eficiență - deoarece dispozitivele au o capacitate mică, se consumă mult mai puțină energie pentru încălzirea lichidului de răcire.
• Multifuncționalitate - dispozitivul îndeplinește funcția de radiator convențional și de convector.
• Greutatea nesemnificativă datorită a ceea ce este posibil să efectuați instalarea bateriilor în mod independent.
• Abilitatea de a alege dispozitivul cu dimensiunea cea mai potrivită și puterea necesară.

Sfat! De asemenea, puteți oferi aspectul panourilor pentru bateriile secționale obișnuite, de exemplu, fonta, instalând panouri speciale. În plus, nu numai că le pot face mai atractive, ci și mai eficiente. Panourile pe radiatoare pot fi realizate dintr-o varietate de materiale, de exemplu, din lemn sau metal.

deficiențe

Cu toate avantajele acestor dispozitive de încălzire, acestea nu pot fi numite radiatoare ideale din următoarele motive:

• Expunerea la ciocanul cu apă este unul din principalele motive pentru care bateriile cu panouri nu pot fi utilizate în sistemele centralizate de încălzire.
• Sensibilitatea la nivelul acidității apei - pentru a evita coroziunea suprafeței oțelului, nivelul pH-ului lichidului de răcire trebuie să fie stabil și să se mențină în intervalul de 8,3-9,5.
• Manualul de instrucțiuni pentru bateriile panoului interzice scurgerea apei din sistem timp îndelungat. În caz contrar, pereții din oțel intern ai structurii vor intra în contact cu oxigenul, ceea ce va duce la coroziune.

Din aceste motive, este departe de toate cazurile să achiziționăm radiatoare de panouri.

Tipuri de radiatoare de panou

Toate radiatoarele din tablă de oțel existente sunt împărțite în mai multe grupuri.

În particular, în conformitate cu metoda de conectare, ele pot fi împărțite în două tipuri:

• Dispozitive cu racord la partea inferioară - ambele conexiuni ale bateriilor sunt situate mai jos.. O astfel de conexiune este convenabilă în cazurile în care conductele de încălzire sunt în podea. Cu toate acestea, trebuie avut în vedere faptul că în acest caz coeficientul de pierdere a căldurii este destul de mare.
• Cu conexiune laterală - în acest caz, intrarea este situată pe partea superioară și ieșirea este în partea de jos.. Aceasta permite o încălzire uniformă a aparatului de încălzire. Cu toate acestea, în cazul în care designul are mai multe secțiuni, atunci în acest caz va exista pierderi semnificative de căldură.

După cum sa menționat mai sus, radiatoarele considerate pot diferi în ceea ce privește numărul de panouri. Prin acest criteriu, ele sunt clasificate în următoarele tipuri:

Sfat! Cunoscând tipurile de radiatoare, nu este dificil să selectați corect dispozitivele de încălzire, în funcție de zona camerei încălzite.

De asemenea, dispozitivele variază în funcție de dimensiune, care pot fi după cum urmează:

• Lățime - 40 - 300 cm;
• Înălțime - 30 - 90 cm.

Prin urmare, înainte de achiziționarea unui dispozitiv, este necesar să se calculeze dimensiunea radiatoarelor de încălzire, care depind de suprafața camerei și de puterea sistemului.

Producători de baterii din oțel

După cum știți, calitatea bateriilor depinde nu numai de tipul de design, ci și de producător. Prin urmare, nu trebuie să acordați prioritate celor mai ieftine produse de la producătorii mai puțin cunoscuți. Un avantaj minor poate duce la faptul că foarte curând va fi necesar să schimbăm radiatoarele cu mâinile mele.

Panourile producătorilor următori s-au recomandat:

• Buderus (Germania);
• Thermoplus (Italia);
• Lidea (Rusia);
• Kermi (Germania) și alții.

În plus, produsele ar trebui achiziționate în magazine mari de hardware pentru a evita contrafacerea și pentru a avea încredere în îndeplinirea obligațiilor de garanție de către vânzător.

concluzie

Radiatoarele de oțel din tablă au mai multe avantaje față de omologii lor, totuși, trebuie avut în vedere faptul că utilizarea lor este limitată la anumite caracteristici tehnice. Dacă condițiile din sistemul de încălzire corespund cerințelor acestor dispozitive, ele vor fi o alegere excelentă.

Din videoclipul din acest articol, puteți să ridicați câteva informații suplimentare despre acest subiect.
