Radiatoare de uz casnic: metodele de producție curente și

În ciuda faptului că prețul unei baterii moderne de încălzire nu este atât de mare, puteți să faceți acest lucru fără a cumpăra astfel de dispozitive, pentru că vă puteți face față în mod autonom adunării.

În acest articol vom vorbi despre modul în care și cu utilizarea a ceea ce pot fi făcute baterii de casă, ceea ce, în termeni de eficiență energetică, practic nu va fi inferior analogilor din fabrică.

Evaluarea capacităților acestora

Este clar că nu fiecare persoană va putea să asambleze un radiator de ulei de uz casnic, o astfel de construcție este dificilă, dar pentru a face un dispozitiv prin care apa va circula ca un agent de răcire nu este atât de dificil.

Prin principiul acțiunii, dispozitivele de încălzire de casă nu diferă, de asemenea, de analogii din fabrică, cu toate acestea, nu se recomandă instalarea acestor produse în sisteme centralizate cu presiune ridicată.

Registrul de încălzire - baza de desene sau modele realizate pe cont propriu

Radiatoare de încălzire pe bază de căldură de la țevi - acesta este cel mai frecvent tip de dispozitive de încălzire produse manual. Și acest lucru nu este surprinzător, deoarece este un ordin de mărime mai ușor de a lipi un sistem ermetic dintr-o țeavă cu un ordin de mărime decât de a produce un dispozitiv de încălzire folosind tehnologia fabricii.

Produsele asamblate pe baza unei singure țevi sau a unei combinații de țevi sunt numite registre. Registrul este un sistem ermetic prin care circulă unul sau altul lichid de răcire. Eficiența energetică a registrului este determinată de diametrul și configurația conductelor, precum și de materialul din care sunt fabricate.

Practica asamblării radiatoarelor cu mâinile tale arată că soluția cea mai potrivită este folosirea țevilor de oțel cu pereți netede cu diametrul interior al secțiunii transversale de 32 - 200 mm. Pentru a atinge suprafața maximă de schimb a căldurii, menținând în același timp dimensiuni compacte, dispozitivul este în formă de bobină sau registrul este realizat în secțiune.

Alegerea conductelor de oțel pentru lucrările de instalare nu este accidentală, deoarece acestea sunt ușor de gătit cu mașini de sudat pentru uz casnic.

Sfat: pentru a face un registru, nu este necesar să mergeți la baza metalică pentru a achiziționa noi țevi. La urma urmei, pentru a efectua lucrările planificate, puteți utiliza țevi vechi care nu prezintă defecte vizibile cauzate de deformări mecanice sau coroziune.

Configurarea dispozitivelor de casă

Radiatoarele de încălzire din cuptoare sau oțel pot fi realizate în două variante de design:

• Înregistrările secționale constau din țevi drepte de diametru mare cu dopuri ermetice la capete legate de tuburi cu un diametru mai mic al secțiunii transversale.
• Registrele serpentine cu o configurație S sau o configurație mai complexă.

Important: Pentru transferul optim de căldură, configurația registrului bobinei ar trebui să aibă o distanță între conductele adiacente cu 5 cm mai mari decât diametrul lor.

Să analizăm în detaliu caracteristicile structurale ale configurațiilor enumerate:

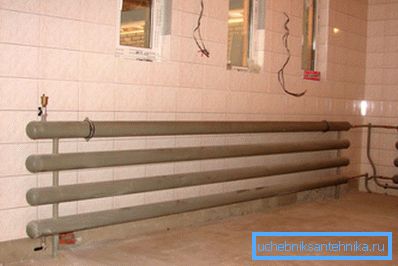

• Registrul secundar constă din mai multe țevi dispuse orizontal.

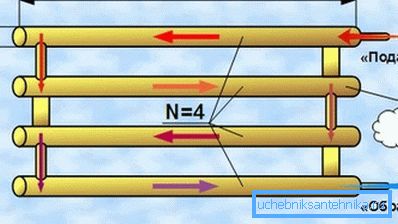

Pentru circulația lichidului de răcire, elementele orizontale ale registrului sunt interconectate prin conducte cu un diametru mai mic. Ca rezultat, lichidul de răcire începe să se deplaseze de-a lungul conductei superioare, ajungând la conducta de legătură, prin care curge în secțiunea din aval și așa mai departe.

În versiunea din fabrică, astfel de construcții sunt făcute pentru încălzirea intrărilor și a altor facilități auxiliare, unde estetica aspectului aparatului nu este atât de importantă.

Conexiunile de intrare și evacuare sunt realizate filetate. În unele cazuri, pentru a accelera lucrările de instalare, conductele sunt pur și simplu sudate bine.

Localizarea țevilor de tranziție este aleasă cât mai aproape posibil de capătul secțiunii. Aceasta se face pentru o circulație mai bună a agentului de răcire și pentru a asigura o rezistență mai mare a structurii compozite.

Materialele optime pentru registrele secționale cu auto-asamblare sunt țevi din oțel zincat cu un diametru interior de 76-160 mm. Proiectul trebuie să fie fiert astfel încât etanșeitatea cusăturilor să fie menținută la o presiune de funcționare de până la 13 atm.

Important: Configurația optimă a registrului este construcția în care nu există mai mult de 3 secțiuni orizontale. Acumularea excesivă de secțiuni va duce la o scădere a eficienței circulației aerului încălzit în interiorul încăperii.

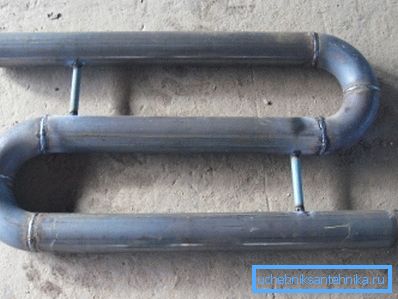

• Regiștrii bobinelor sunt structurale similare cu analogul de selecție. Principala diferență constă în faptul că funcția jumperului este efectuată prin îndoirea țevii principale.

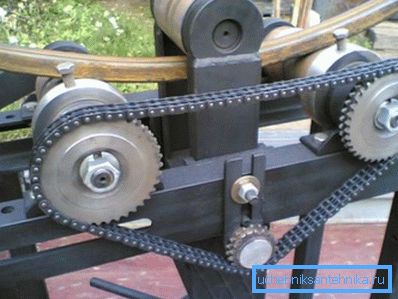

Un dezavantaj semnificativ al structurilor bobinelor este dificultatea auto-asamblării, deoarece este dificil să se îndoaască conductele de diametru mare și, prin urmare, este necesar să se fiarbă două genunchi la fiecare cot.

Ca urmare, structura sudată este complicată de numărul mare de cusături, care pot afecta negativ durabilitatea și etanșeitatea registrului.

Cu toate acestea, configurația în formă de S a registrelor este un ordin de mărime mai eficient decât secțiunile orizontale, deoarece atât porțiunile orizontale cât și cele verticale ale radiatorului participă la încălzirea aerului din încăpere. Mai mult decât atât, datorită diametrului constant în radiatoarele bobinelor, rezistența hidraulică este semnificativ mai mică decât în ​​cazul secțiunilor.

Selectarea materialelor

Durata duratei de viață, transferul de căldură și, în sfârșit, prețul unui radiator de uz casnic depinde în mare măsură de corectitudinea selecției materialelor de producție.

Alegerea materialelor de producție se realizează în conformitate cu criterii precum ușurința de prelucrare, simplitatea și calitatea sudării, rezistența la procesoarele de coroziune și prețul. În plus, în cazul în care radiatorul va fi utilizat în baie ca un prosop de prosop, conducta ar trebui să arate bine.

Se poate concluziona următoarele:

• La asamblarea dispozitivelor de încălzire pentru funcționare și în pridvoruri, garaje și alte încăperi de lucru, este recomandabil să se utilizeze țevi din oțel structural obișnuit St-3. Grosimea peretelui trebuie să fie de 2 mm, atât pentru rezistența întregii structuri, cât și pentru cea mai bună calitate a sudurii.
• Pentru a asambla o șină încălzită pentru prosoape, se recomandă achiziționarea de țevi din oțel inoxidabil mai scumpe AISI 304 (denumirea pașaportului 08Х17М10). Ca urmare, o bobină gata, cu condiția unui ansamblu de înaltă calitate, va arăta grozav datorită suprafeței lucioase și în același timp va dura un ordin de mărime mai mare decât analogul asamblat din metalul negru datorită rezistenței mai mari la coroziune.

Instrucțiunile de asamblare pentru radiator depind, de asemenea, de tipul de materiale utilizate. De exemplu, țevile din oțel structural convențional sunt gătite cu electrozi convenționali. Pentru asamblarea structurilor din oțel inoxidabil, este mai bine să se utilizeze sudarea cu argon, deoarece utilizarea electrozilor convenționali nu va permite obținerea unei cusături curate și exterioare.

concluzie

Deci, am aflat ce fel de radiatoare de casă puteți să vă adunați. În plus, am învățat cu privire la utilizarea materialelor care ar trebui asamblate. Lucrurile sunt simple, rămâne să cumpărați materialele necesare și să asamblați încălzitorul cu propriile mâini.

Aveți întrebări care necesită explicații suplimentare? În acest caz, vă recomandăm să vizionați videoclipul din acest articol.
