Radiatoare pentru țevi de încălzire: tipuri și

Gama de diverse dispozitive pentru încălzirea spațiului pe piața modernă este izbitoare în diversitatea sa, acum puteți găsi cu ușurință produse pentru aproape orice gust și buget. Cu toate acestea, radiatoarele de încălzire cu propriile mâini sunt fabricate din țevi, până în prezent. Aceste structuri pot fi sudate sau prefabricate, pentru această producție sunt folosite metale diferite, iar în ceea ce privește formele, totul depinde de imaginația maestrului. Vom discuta mai departe toate aceste subtilități.

Ce metal este mai bun

Mai întâi, constatăm că structurile de acest fel pot fi destinate atât transferului de căldură, funcționării radiatoarelor, cât și căldurii atunci când registrul tubular este montat direct în camera de combustie a unui cazan sau a unui cuptor.

În plus, la unele modele, în loc de lichid de răcire, se utilizează gaz încălzit, de exemplu, un coș de radiator.

• Țevi de oțel pentru radiatoare au considerat merituos conducătorii acestui sector de piață. Desigur, producția de căldură a oțelului nu este la fel de mare ca cea a aluminiului sau a cuprului, este susceptibilă la coroziune și necesită întreținere regulată. Dar aceste deficiențe sunt mai mult decât compensate de prețul accesibil, precum și de o gamă largă de tipuri și dimensiuni. În plus, gătitul obișnuit de metale feroase este mult mai ușor decât culoarea.

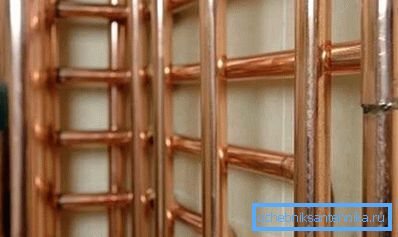

• Oțelul inoxidabil este rar folosit pentru astfel de construcții.. În afară de faptul că costul său, pentru al face ușor, este departe de buget, sudarea cu argon este folosită pentru lipirea oțelului inoxidabil, și nu orice sudor profesionist poate lucra cu el.

Important: fierul galvanizat nu are sens în acest caz. Un strat subțire de zinc în timpul procesului de sudare arde pur și simplu. Ca urmare, sudarea deja slabă este în plus afectată de coroziune.

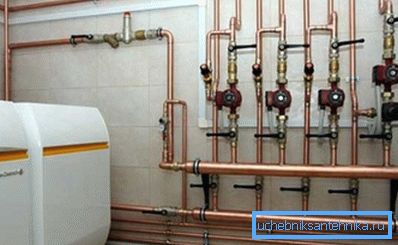

• Utilizarea registrelor tubulare din cupru este justificată numai în cazul cablului de cupru din jurul casei. Producția de căldură a cuprului este de patru ori mai mare decât cea a metalelor feroase, deci aici puteți vorbi despre încălzire cu țevi fără radiatoare, mai precis cu un număr minim de radiatoare. Dar, în primul rând, prețul de cupru este fabulos ridicat, și în al doilea rând, acest metal este foarte solicitant de condițiile de funcționare.

1. Sistemele de cupru necesită un lichid de răcire bine curățat, care nu are impregnări abrazive solide.
2. În astfel de sisteme, fitingurile trebuie să fie din cupru sau din metale compatibile, cum ar fi bronzul, nichelul, cromul sau alamă. În plus, este absolut interzisă combinarea aluminiului și cuprului.
3. Conductele de cupru necesită în mod necesar o împământare de înaltă calitate, deoarece există pericolul coroziunii electrochimice.
4. Cuprul este un material moale, astfel încât sistemul are nevoie de o protecție suplimentară, în mod natural, capace și scuturi costă, de asemenea, bani.

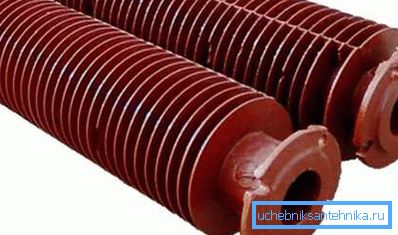

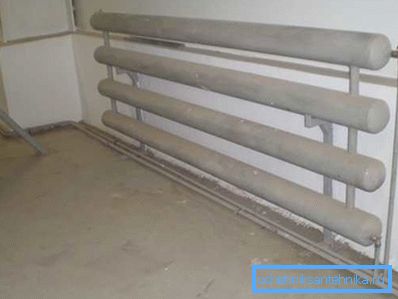

• Teuurile de încălzire ale radiatorului din fontă prezentate în fotografie sunt încă folosite în clădiri industriale și în încăperi tehnice.. Dar greutatea acestui design este mult mai mare decât cea a bateriilor din fontă de uz casnic. Având în vedere aspectul non-estetic și eficiența destul de scăzută, ele nu sunt populare.

Sfat: registrele tubulare din fontă sunt adecvate pentru instalarea în camera de ardere. Capacitatea optimă a căldurii, prețul scăzut și nemulțumirea în raport cu lichidul de răcire le fac lideri în această direcție.

Tipurile și caracteristicile radiatoarelor tubulare

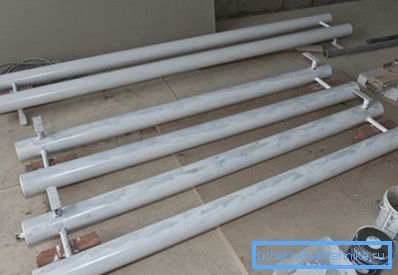

Din toate cele de mai sus, devine clar că practic nu există o alternativă la conductele din oțel. Deși aspectul construcțiilor sudate cu propriile mâini este foarte mediocru, dar pentru un garaj, o seră sau o dachă, acestea sunt destul de potrivite, plus instrucțiunile de auto-asamblare aici nu sunt complexe.

Tipuri de radiatoare tubulare improvizate

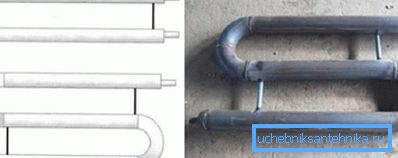

Structurile realizate de acest tip sunt realizate adesea în serpentină sau în registru. Configurația primului din titlu. Țeava metalică este curbată sub formă de șarpe, după care țevile de legătură și, în unele cazuri, fâșiile de fixare sunt sudate.

Radiatorul îndoit în întregime are în mod natural avantaje semnificative față de structurile sudate. Dar, pentru a îndoi o țeavă de oțel, aveți nevoie de o bobină specială pentru țevi sau cel puțin un arzător de gaz. Diametrul țevii Plus, de regulă, nu depășește 50 mm. Prin urmare, pentru sistemele mai puternice este obișnuit să se utilizeze construcții de registru.

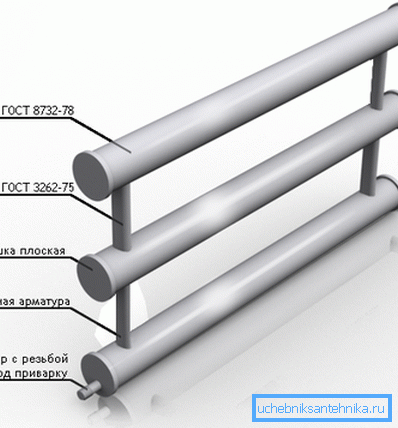

Nu există restricții privind diametrul tubului radiatorului din sistemul de înregistrare. Cele mai utilizate în mod obișnuit sunt țevile rotunde netede, de la 32 la 150 mm în diametru.

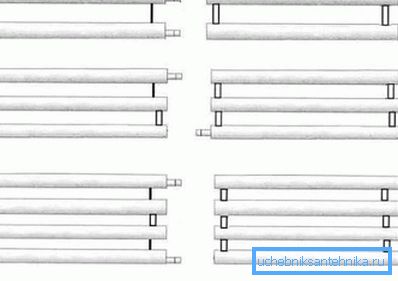

Secțiunile pot fi conectate în două moduri - într-un șir sau sub forma unei coloane. Firele de conectare, de fapt, diferă de bobină numai prin prezența țevilor de conectare. În caz contrar, este același șarpe consistent.

Tuburile de coloane sunt conectate în paralel. Adică, secțiuni montate orizontal de diametru mai mare, sunt interconectate de bucăți verticale pe ambele părți. Seamănă cu un radiator standard din fabrică, doar cu capul în jos.

Astfel de registre fabricate automat pot fi conectate la sisteme cu o conductă și cu două conducte. Caracteristicile tehnice ale tipului de sistem nu sunt reflectate. Aceste registre, datorită diametrului lor mare și rezistenței hidraulice minime, funcționează cel mai bine în sistemele de încălzire cu curent natural de lichid de răcire.

Dar nu uitați că sistemele naturale sunt montate cu o pantă în direcția fluxului de apă, aproximativ 5 mm pe 1 metru lungime.

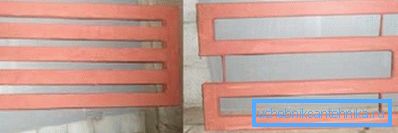

Important: în prezența unei mașini de sudat, a unui mașină de șlefuit și a altor unelte auxiliare, este ușor de asamblat radiatoarele de încălzire dintr-o țeavă formată cu propriile mâini, precum și dintr-un rând rotund. Desigur, rezistența hidraulică va fi oarecum mai ridicată, dar pentru conductele cu o secțiune transversală de peste 50 mm, această eroare nu este semnificativă.

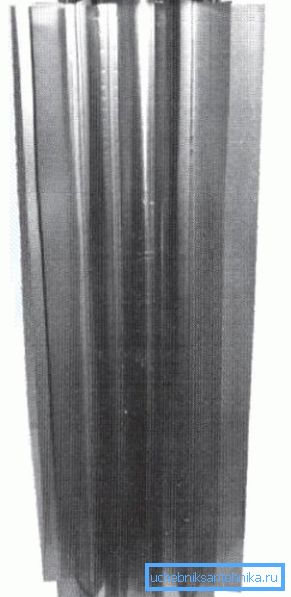

Atât în ​​produse fabricate în fabrică, cât și în fabrică, sunt utilizate pe scară largă produse cu aripioare sau "penaj". În acest caz, este o întrebare că benzile sau plăcile metalice sunt sudate pe o conductă netedă. Datorită creșterii suprafeței metalului, termoliză crește considerabil. În special, radiatorul de țevi pentru seminee, prezentat în fotografie, funcționează exact conform acestui principiu.

Calculați un radiator tubular de casă

Comparativ cu volumul intern al lichidului de răcire, zona de contact a radiatorului cu aer este mică, deci nu trebuie să vă așteptați la o eficiență ridicată din aceste structuri.

Problema poate fi rezolvată parțial prin introducerea unei pompe de circulație în sistem. Dar aici trebuie să fii atent, creșterea puterii pompei implică inevitabil apariția zgomotului exterior.

Așa cum am menționat deja, diametrele conductelor sunt în intervalul de 32-150 mm, ceea ce determină un volum mare de lichid de răcire. Pe de o parte, cazanul va funcționa într-un mod mai liniștit, mai stricte. În același timp, energia pentru overclocking va fi necesară de multe ori mai mult și este foarte dificil să controlați temperatura cu un volum mare.

În ciuda simplității asamblării radiatoarelor tubulare auto-fabricate, există încă limitări. În special, pentru o funcționare eficientă a sistemului, conductele nu ar trebui să fie prea apropiate. Conform regulilor, distanța dintre secțiuni nu trebuie să fie mai mică de una și jumătate din raza tubului principal.

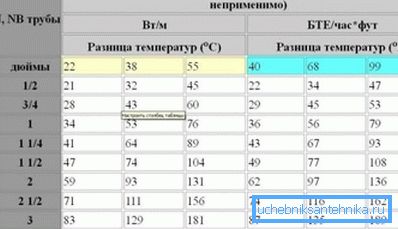

În esență, astfel de construcții sunt o conductă foarte lungă, îndoită într-un anumit fel, pentru a face sistemul mai compact. Pentru a calcula numărul de radiatoare din oțel improvizat, se utilizează aceiași parametri ca și pentru țevile convenționale din oțel. Tabelul prezintă date medii, concentrate pe banda medie a țării noastre.

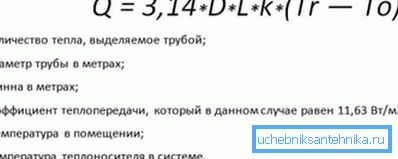

Dar dacă tabelele potrivite nu erau la îndemână, puteți merge în altă parte. Pentru calcule aproximative, specialiștii, de regulă, utilizează o formulă simplă. Singurul lucru pe care va trebui să-l luați de la mese este coeficientul de transfer de căldură al materialului. Toate celelalte date pot fi obținute pe site.

Pro și contra structurilor de oțel auto-fabricate

• Poate cel mai important avantaj este costul scăzut al unei astfel de baterii. Dar acest lucru este valabil numai dacă sudarea nu este o problemă pentru dvs. și totul se va face cu adevărat în mod independent. Dacă plătiți pentru munca sudorului, prețul unui astfel de radiator poate fi egal cu costul unui produs de aluminiu ieftin din China.
• Astfel de baterii, în cea mai mare parte, emit energie de căldură radiantă, astfel încât oxigenul să nu fie ars.

• Este mult mai ușor să aveți grijă de suprafețele netede volumetrice decât de bateriile ondulatoare moderne.
• Oțel rezistă cu ușurință la orice presiune de lucru și nu se teme de ciocanul cu apă.
• Bateriile din oțel acasă funcționează la fel de bine într-un sistem cu circulație forțată și naturală a agentului de răcire.

Am descoperit parțial dezavantajele acestor structuri de mai sus. În special, oțelul este susceptibil la coroziune, astfel de baterii trebuie vopsite cu vopsele rezistente la căldură, designul este foarte mediocru și, în cele din urmă, transferul de căldură lasă mult de dorit.

Videoclipul din acest articol oferă materiale pe această temă.

concluzie

Decide ce este mai bine pentru încălzirea țevilor sau a radiatoarelor, ar trebui să fie în funcție de condițiile specifice și de tipul camerei. La urma urmei, turnarea scumpă a fierului va arăta, de asemenea, ridicolă în sera țării, ca o serpentină din oțel de casă într-o baie de lux.
