Radiatoarele cu încălzire prin pardoseală: cum se încălzește

Nu contează cât de versatile sunt bateriile montate pe perete, ele nu sunt absolut potrivite pentru instalarea în încăperi spațioase, majoritatea pereților din care fac parte din sticlă. În acest caz, se folosesc alte radiatoare de încălzire: încastrate în podea sau montate pe picioare.

Practica arată că prima opțiune este cea mai acceptabilă, deoarece vă permite să mascați complet dispozitivele de încălzire greoaie și inestetice. Este vorba de caracteristicile de utilizare și de instalare a acestor dispozitive vor fi discutate mai jos.

Echipamente de încălzire neobișnuite

Caracteristici de design

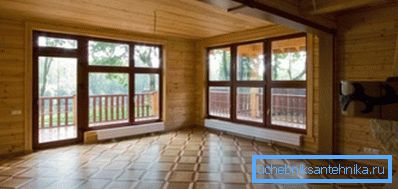

Radiatoarele de încălzire montate pe podea sunt rareori utilizate, dar uneori sunt pur și simplu indispensabile. Scopul principal al aplicării lor este încălzirea camerelor cu o zonă de geam mare. Poate fi doar o cameră cu ferestre mari sau o terasă acoperită cu acces la grădină.

În acest caz, există mai multe moduri de încălzire:

1. Baterii clasice montate pe peretele lateral sau pe spate. Această opțiune este cea mai ineficientă, deoarece toată lumea știe că echipamentul de încălzire ar trebui să fie instalat în cel mai rece loc din cameră, adică de ferestre. În plus, în acest fel, stilul interior conceput de arhitect sau designer poate fi deranjat.
2. Sistem de încălzire montat pe podea. O soluție bună care nu poate fi implementată dacă lemnul este folosit ca material pentru podea: parchet, bord solid sau de bord, și așa mai departe. Faptul este că are un coeficient scăzut de conductivitate termică. Acest lucru va reduce în mod semnificativ eficiența unui astfel de sistem de încălzire.

În plus, prețul unei astfel de soluții va fi mult mai mult decât costul instalării încălzitoarelor de canale.

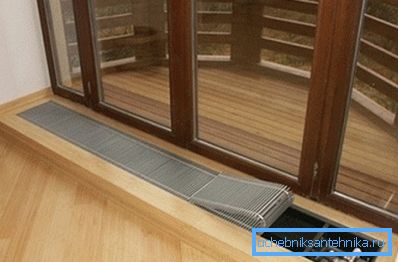

1. Radiatoarele montate pe podea. Reprezintă una dintre varietățile de baterii clasice utilizate în rețelele de încălzire cu un fluid de transfer de căldură. Ele diferă numai în forma și locul instalării: ele sunt montate în caneluri (canale) special concepute pentru acest scop, așezate în podea.

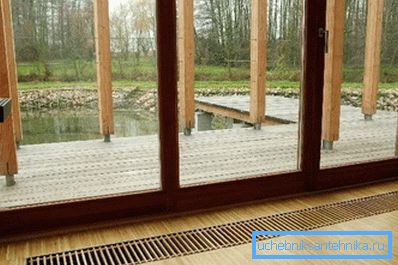

Pe partea de sus a acestor baterii sunt închise cu bare care nu interferează cu fluxul de aer și maschează perfect echipamentul instalat.

Avantajele acestei soluții sunt următoarele:

• sursa de căldură este localizată exact acolo unde este cea mai mare nevoie;
• o baterie situată sub podea nu împiedică accesul la ușă sau fereastră și nu provoacă disonanță în proiectarea camerei.

Supermarketurile de construcții moderne oferă două tipuri de radiatoare instalate sub podea:

1. Hull. În acest caz, elementul de încălzire este instalat într-un caz special, care este montat în podea și acționează ca un canal.
2. Fără corp. Astfel de radiatoare sunt plasate în nișe care trebuie proiectate înainte.

Radiatoare pentru corp

Cutiile în care sunt instalate elemente de încălzire sunt realizate din metal zincat subțire. Pereții corpului pentru a-și spori proprietățile de conservare a căldurii sunt acoperite cu materiale izolante și vopsite în culoarea corespunzătoare.

Încălzitorul este realizat dintr-o țeavă îndoită special pe care sunt sudate plăcile schimbătorului de căldură, mărind zona de contact cu aerul. Materialul pentru aceste elemente este aluminiu, care transferă căldura de apă fierbinte în fântâna aerului din jur.

Pe partea de sus a cazului sunt închise grile decorative din lemn sau metal. Acest lucru vă permite să alegeți o opțiune care este combinată atât cu parchet, cât și cu plăci ceramice.

Caloriferele de corp vin în următoarele dimensiuni:

• lățime - de la 5 la 25 cm;
• lungime - de la 50 cm la câțiva metri;
• adâncime - de la 10 la 70 cm.

Eficiența bateriei, situată sub podea, depinde nu numai de zona schimbătorului de căldură și de temperatura agentului de răcire, ci și de viteza convecției aerului. Cele mai puternice modele pot fi echipate suplimentar cu ventilatoare electrice. Dezavantajul acestei soluții îl constituie necesitatea conectării echipamentelor la rețeaua electrică și creșterea nivelului de zgomot generat de aceasta.

neambalate

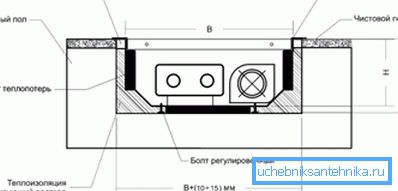

Aceste radiatoare sunt instalate sub pardoseală în caneluri special proiectate. Nișele sunt realizate sub formă de dreptunghi, izolate și acoperite cu orice material decorativ necombustibil. Adâncimea, lățimea și lungimea sunt proiectate în funcție de mărimea radiatoarelor care vor fi instalate în ele.

NOTĂ! Amintiți-vă că trebuie să existe un spațiu de cel puțin 10 cm între fundul nișei și schimbătorul de căldură al convectorului. Acesta vă permite să organizați convecția naturală a aerului, fără de care este imposibilă încălzirea uniformă a încăperii.

De sus, canelura din podea este acoperită cu un grătar. Trebuie să fie suficient de rezistent pentru a rezista la greutatea persoanelor care trec prin acesta și să fie ușor îndepărtat, oferind acces pentru curățarea și întreținerea radiatorului instalat. Marginile locașului, unde este instalată grila de protecție, pot fi decorate cu colțuri metalice sau din aluminiu.

Calculul puterii

Determinarea mărimii și, în consecință, a puterii încălzitorului de nișă se face în conformitate cu aceeași schemă ca bateria clasică. Cifrele necesare pot fi luate din calculele de inginerie care figurează în documentația de proiect pentru construirea clădirii.

Cu toate acestea, pentru a maximiza eficiența radiatoarelor situate sub podea, trebuie luate în considerare astfel de nuanțe:

• este necesar să se instaleze încălzitoare de nișă, a căror putere este cu 20% mai mare decât este necesar pentru proiect
• dacă lungimea bateriei este mai mare de 3 metri, este recomandabil să-l conectați la conducte în diagonală (apa caldă intră și iese prin conductele situate la capetele opuse ale dispozitivului).

Dispozitive de montare

Dezvoltarea unui proiect arhitectural

Imediat trebuie menționat faptul că radiatoarele încorporate sunt echipamente destul de complexe în ceea ce privește instalarea. Prin urmare, este posibil să se întreprindă lucrarea cu propriile dvs. mâini numai dacă sunteți 100% încrezători în abilitățile și abilitățile dumneavoastră.

Posibilitatea utilizării unor astfel de dispozitive de încălzire ar trebui să fie pusă în stadiul de proiectare arhitecturală a clădirii.

Se recomandă să se țină seama de următoarele nuanțe:

1. Asigurați-vă că desenul creat corespunde cerințelor serviciilor sanitare și altor servicii. Este important să se respecte grosimea necesară a podelei la primul etaj sau rezistența plăcilor de podea din beton armat pe cel de-al doilea. Într-adevăr, pe lângă radiatoarele înseși, conductele vor fi instalate în același loc, alimentând și îndepărtând agentul de răcire.
2. Este important să pregătiți canalul de dimensiune dorită. Odată ce este mai adânc și mai lung, bateria mai puternică pe care o puteți instala. Cu toate acestea, o nișă din podea de această dimensiune afectează caracteristicile de rezistență ale structurii, prin urmare, inginerul care efectuează calculele trebuie să ia în considerare posibilitatea instalării unui radiator sub podea.

Aranjamentul sistemului de încălzire

În plus față de elementele structurale ale clădirii, sistemul climatic în sine este supus proiectării. În special, trebuie să amplasați corect conductele care alimentează lichidul de răcire, precum și să determinați locația de instalare a supapelor de aer care elimină aerul acumulat acolo din conducte și radiatoare.

Fiți atenți! Radiatorul de încălzire prin pardoseală nu funcționează ca o baterie montată pe un perete. Aceasta se datorează în principal altor rezistențe la curgerea fluidului. Prin urmare, atunci când proiectați, este necesar să efectuați un calcul hidraulic foarte atent și să selectați modurile de funcționare ale supapelor termice.

În caz contrar, energia termică generată de radiatoare nu va fi suficientă pentru a încălzi aerul din cameră la temperatura dorită.

Este recomandabil să se asigure controlul automat al radiatoarelor, utilizând vane electronice și senzori. Acest lucru va permite o ajustare mai precisă a modurilor de funcționare, în funcție de condițiile externe, care nu numai că vor aduce confort, ci vor oferi și posibilitatea de a utiliza mai eficient resursele energetice (gaz, motorină, energie electrică etc.).

Montare nișă

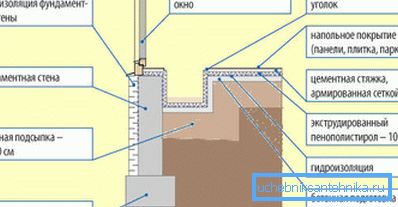

Cea mai importantă etapă este crearea unei nișă pentru un radiator. Instrucțiunile pentru proiectarea sa sunt simple. Aici este important să observăm doar o condiție foarte importantă - să asigurăm un strat de impermeabilizare continuu (mai ales dacă se face instalarea unei nișă la primul etaj unde pardoseala este aranjată "pe pământ").

Procesul de lucru pentru comoditatea prezentării va fi împărțit în mai multe etape succesive:

1. Se pregătește o nișă cu lungimea și lățimea necesare. Dacă podeaua nu este inundată încă, este ușor de făcut. Dar și în podelele finisate puteți face canelurile necesare. Nu va mai dura mult.

1. Protecția împotriva apei se rezolvă prin utilizarea materialelor de acoperire sau a rulourilor. Asigurați-vă că nu emit substanțe nocive pentru corpul uman atunci când sunt încălzite.
2. Următoarea etapă este încălzirea. Aveți posibilitatea să așezați un polistiren din spumă de nișă sau alt material cu un coeficient scăzut de conductivitate termică.
3. După aceea, trebuie să faceți un material decorativ de nișă. Puteți să-l îndoiți sau să-l revizuiți cu plăci ceramice, care au fost utilizate pentru a fi așezate pe podeaua terasei sau verandei. În primul caz, este necesar să se întărească suprafața cu o plasă pentru a se evita crăparea sau ruperea ca urmare a temperaturii și mișcărilor de contracție ale bazei.

Fiți atenți! Dacă un astfel de sistem este montat la etajul al doilea, atunci arhitectul sau inginerul care proiectează casa ar trebui să asigure reducerea suprapunerii, precum și aranjarea grinzilor de susținere sau a plăcilor din beton armat astfel încât nișa să se deplaseze de-a lungul acestora, nu peste.

Marginea superioară a locașului pentru convector poate fi decorată cu colțuri și oferă brațe care țin grila decorativă și protectoare.

Soluții combinate

În cazul în care este necesar să se încălzească încăperi foarte mari cu ferestre mari, radiatoarele de canal pot fi combinate cu alte echipamente climatice:

• radiatoare clasice;
• sistem de încălzire prin pardoseală.

În acest caz, este necesară instalarea și configurarea corectă a sistemului automat de control al climatizării, care va coordona independent munca tuturor dispozitivelor montate, obținând cel mai eficient și mai economic rezultat.

concluzie

Radiatoarele de încălzire prin canalul radiant reprezintă o soluție excelentă pentru încălzirea spațiului în cazul imposibilității instalării sistemelor tradiționale sau a inconvenientei proiectării podelelor încălzite. Cu toate acestea, există alte metode inovatoare de încălzire (a se vedea și articolul Ce caracteristici și beneficii ale radiatoarelor de încălzire Rifar au).

Puteți afla mai multe despre ele din videoclipul de mai jos.
