Radiatoarele de încălzire: dimensiunile și căldura

Dimensiunea unui radiator de încălzire este unul dintre parametrii de bază care determină performanța acestui dispozitiv. De aceea, alegerea bateriilor pentru instalare într-un apartament sau casă, trebuie să acordăm atenție nu numai materialului din care sunt fabricate, ci și dimensiunilor acestora.

În articolul nostru vom examina cele mai importante aspecte ale acestei alegeri, precum și analiza dependenței dimensiunii radiatorului și a performanței termice a acestuia.

Descrierea produsului

Setarea bateriei

Dimensiunile radiatoarelor depind direct de design. Și, deși schema generală a bateriei dispozitivului este aproape întotdeauna aceeași, diferențele sunt încă prezente.

Conform acestui parametru, se disting astfel de grupuri de produse:

• secțională. Cel mai comun tip de dispozitive de încălzire. Proiectul constă în mai multe module separate care pot fi interconectate în orice număr.

Fiți atenți! Manualul de instrucțiuni pentru radiatoarele secționale conține deseori caracteristicile (transferul de căldură, masa) nu al întregului produs, ci al unei secțiuni separate. Această abordare facilitează foarte mult toate calculele termice.

• tubular. În exterior, ele sunt destul de asemănătoare celor secționale, dar au o structură completă. Aripioarele acestor radiatoare sunt reprezentate de tuburi metalice, în interiorul cărora circulă apă caldă sau alt agent de răcire. Ele sunt caracterizate printr-un preț destul de ridicat, dar în același timp ele sunt cele mai eficiente dispozitive de încălzire.

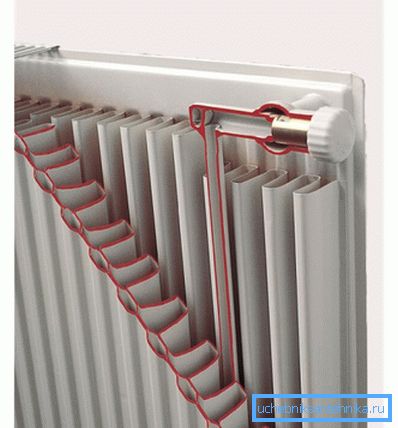

• panou. Reprezintă mai multe țevi cu lichid de răcire, închise într-o carcasă metalică. De obicei, acestea au dimensiuni compacte pentru a facilita instalarea lor în apartamente tipice de dimensiuni mici.

Trebuie remarcat faptul că configurația determină în mare măsură materialul utilizat pentru producție. Astfel, modelele secționale sunt realizate fie din fontă sau din aluminiu, iar pentru cea mai mare parte a dispozitivelor de panou folosesc oțel. În ceea ce privește radiatoarele tubulare, ele pot fi de asemenea oțel, însă modelele de cupru sunt considerate cele mai productive dintre specialiști.

Dimensiunile principalelor soiuri

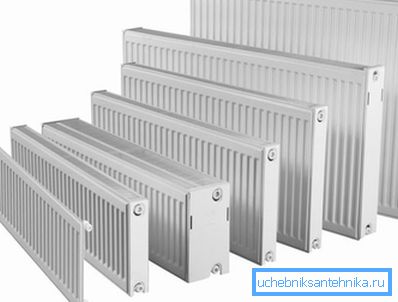

După cum am arătat mai sus, mărimea dispozitivului de încălzire determină cantitatea de căldură pe care o va transmite aerului în încăpere. Cu toate acestea, majoritatea producătorilor produc produse în diferite dimensiuni: de regulă, în versiunea standard, compactă (mică) și mărită. Această diversitate vă permite să selectați o baterie pentru cerințe specifice atât din punct de vedere al căldurii cât și al locației.

Fiți atenți! Caracteristicile punctului de montare impun anumite restricții asupra dimensiunii maxime a construcției utilizate, dar vom vorbi despre acest lucru în secțiunea dedicată instalării manuală a instalației.

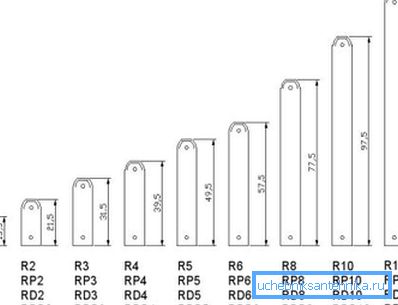

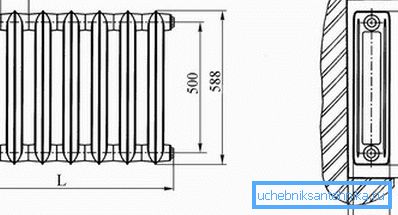

Mai jos este un tabel pe care îl puteți utiliza pentru a determina mărimea majorității tipurilor de radiatoare utilizate:

Fiți atenți! Acest tabel prezintă parametrii medii. Dimensiunile radiatoarelor de încălzire de la diferiți producători pot diferi destul de puternic, deoarece dacă este esențial pentru dvs. să corespondeți dimensiunile cu un milimetru, ar trebui să studiați caracteristicile unui anumit model în avans și este mai bine să măsurați copia aleasă cu o bandă.

Recomandări de instalare

Calcularea puterii termice

Dacă analizăm informațiile de la producător, atunci devine evident că dispozitivele de dimensiuni diferite emit cantități diferite de căldură în cameră. Din acest motiv, trebuie să numărați numărul de secțiuni sau panouri de încălzire numai după ce ați ales un model pentru instalare.

Calculul în sine este destul de simplu:

• Încălzirea unui metru cub de spațiu de locuit necesită 41 de wați de energie. În consecință, performanța necesară a bateriei va crește proporțional cu dimensiunea camerei.
• Astfel, volumul camerei de 5 x 5 x 3 m va fi de 75 m³.
• Pentru încălzire, vom avea nevoie de 3075 wați.

Efectuați calculul pentru tipurile cele mai utilizate de radiatoare:

• Radiatoare de încălzire radiante cu o medie de disipare a căldurii de 120 W / secțiune - 26 secțiuni.

Fiți atenți! Avem un număr redus - 25,6 - așa că noi o rotunjim.

• Radiatoare de încălzire din oțel (140 W) - 22 secțiuni.
• Radiatoare de încălzire din aluminiu (180 W) - 17 secțiuni.
• Radiatoare bimetalice (200) - 14 secțiuni.

Firește, dacă folosim dispozitive cu o înălțime mai mare, atunci producția lor de căldură va fi mult mai mare. În consecință, numărul secțiunilor necesare pentru încălzirea spațiului va scădea.

Instalare corectă

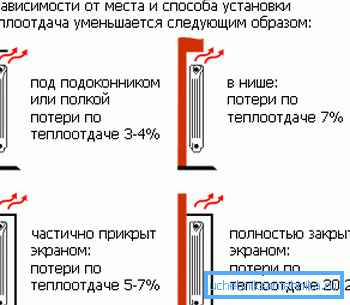

Pe lângă indicatorii actuali ai transferului de căldură, mărimea radiatorului de încălzire, pe care o achiziționăm pentru casa noastră, va depinde și de locul în care îl instalăm.

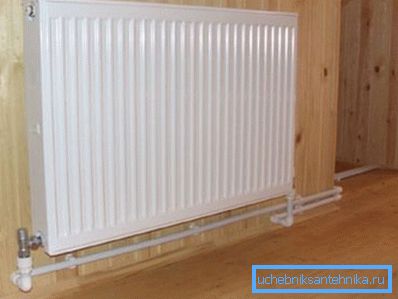

• Deci, pentru instalarea de-a lungul pereților și sub pervazuri cu o înălțime de 90 cm sau cam asa ceva, de obicei, sunt achiziționate modele de baterii standard. Pentru dispozitivele secționale, lățimea este ajustată prin adăugarea muchiilor, iar panourile și produsele tubulare trebuie selectate inițial în funcție de dimensiunile de care avem nevoie.
• Soiurile înalte pot fi folosite pe pereții deschiși. De regulă, ele sunt caracterizate de o disipare a căldurii crescute și, prin urmare, ele sunt, de obicei, montate în încăperi mari, cu un exces de spațiu deschis.
• Utilizarea radiatoarelor compacte cu profil redus va fi justificată în coridoare și holuri, precum și în case cu deschideri mari de ferestre.

În ceea ce privește numerele specifice, trebuie să respectați următoarele restricții:

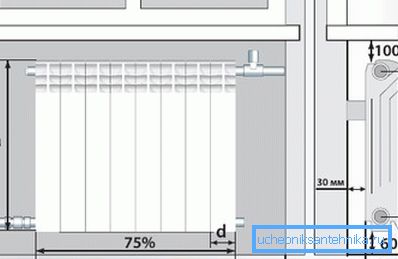

• Pentru a asigura aprinderea fără aer a aerului rece la radiator pentru încălzire, dispozitivul nu trebuie montat aproape de podea. Diferența minimă este de aproximativ 60 mm, iar optimul - 100 - 150 mm.
• Același lucru este valabil și pentru distanța de la marginea de sus a bateriei la pervazul ferestrei. Pentru ca aerul cald să pătrundă liber în încăpere, distanța dintre aceste elemente trebuie să fie de cel puțin 100 mm.

Fiți atenți! Dacă utilizați un model dimensional, atunci în pervazul ferestrei trebuie să faceți găuri pentru eliberarea aerului cald, decorându-l cu grătare speciale. Apropo, instalarea unor astfel de grătare poate rezolva parțial problema formării condensului pe ochelari datorită încălzirii lor.

• Este de dorit să selectați lățimea radiatorului astfel încât să acopere aproape întreaga deschidere a ferestrei (cel puțin 75 - 80% din distanța de la panta la panta). În acest caz, dispozitivul va avea suficientă putere pentru a forma o așa-numită cortină termică care împiedică apariția curenților.

concluzie

Alegerea mărimii radiatoarelor de încălzire trebuie mai întâi să acordați atenție respectării sarcinilor care stau în fața sistemului de încălzire al camerei. După cum puteți vedea, în procesul de selectare și instalare a bateriilor, există un șir de subtilități, prin urmare, înainte de cumpărare și instalare, merită să vizualizați videoclipul prezentat în articol pentru mai multe informații.
