Registrele de încălzire: metode de producție, tipuri,

Cum sunt registrele de încălzire din conducte netede? Ce le place? Când se justifică utilizarea acestor încălzitoare? În cele din urmă, cum să calculați registrul - încălzirea trebuie să corespundă caracteristicilor camerei, nu? Să încercăm să răspundem la aceste întrebări.

Ce este

În termeni simpli, un registru de încălzire este unul sau mai multe conducte cu diametru mare prin care circulă lichidul de răcire. Țevile sunt conectate prin punți și sunt furnizate cu racorduri pentru conectarea țevilor de alimentare astfel încât circulația să aibă loc în întregul radiator.

Cu ce ​​semne pot fi clasificate registrele de încălzire?

materiale

Alegerea lor nu este prea mare:

• Desenele realizate în mod automat sunt realizate cel mai adesea din oțel negru. Metoda de conectare a țevilor, grinzilor și ramelor - sudură.

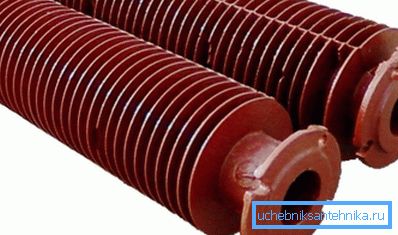

• Registrele industriale pot fi asamblate din conducte din fontă cu aripioare. Pentru asamblare se folosesc îmbinări cu garnituri paronite. În plus față de încălzire, registrele din fontă joacă adesea rolul de schimbătoare de căldură, extragerea căldurii din produsele de ardere în cazane și în diverse industrii.

Util: în absența paronitului în încălzirea apei, acesta poate fi înlocuit cu garnituri, tăiate manual de la camera mașinii. Dar atunci când se încălzește încăperile industriale cu abur supraîncălzit, este necesar să se caute exact paronită: cauciucul obișnuit, la temperaturi de 200-400 de grade, va începe rapid să se prăbușească.

orientare

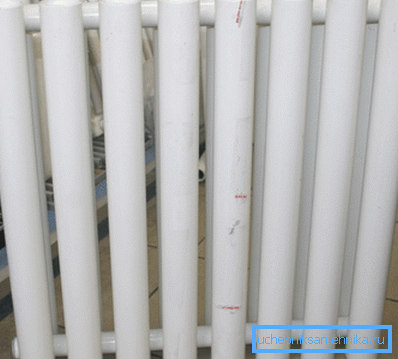

Un registru industrial tipic de încălzire este o țeavă orientată orizontal. Cu toate acestea, radiatoarele tubulare de încălzire din oțel pentru spațiile rezidențiale sunt adesea verticale.

Cu aceleași dimensiuni globale și aceeași suprafață, ieșirea termică a registrelor de încălzire nu depinde mult de orientarea țevilor.

Orientarea orizontală a majorității produselor este legată de motive destul de luminoase:

1. Pentru a crea o cortină termică în fața ferestrei, încălzitorul trebuie să fie amplasat complet sub el, ceea ce implică un raport bine definit de lungime și înălțime.
2. Este mult mai simplu să sudați un registru de nivel scăzut și alungit de la țevile orizontale.

jumperii

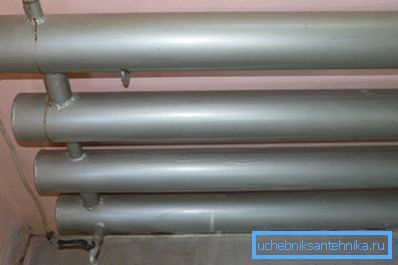

Forma și mărimea registrelor jumperilor sunt împărțite în secțiune și în formă de S.

Instrucțiunile pentru crearea unui registru al primei categorii pe scurt arată astfel:

1. Conducte cu diametru mare sunt tăiate în segmente de aceeași lungime.
2. Capetele lor sunt blocate cu discuri tăiate din tablă de oțel de 3-4 milimetri grosime.
3. În pereții țevilor se taie găuri pentru căptușeli și duze, după care le apucă și după modificarea formei de înregistrare sunt sparte.
4. Punctele de trecere suplimentare, surde, sudate, dând o rigiditate de design.

Producerea registrelor de încălzire de acest tip este atractivă deoarece necesită un minim de instrumente: un bulgar și un transformator de sudură sunt suficiente. Prețul simplității designului este o rezistență hidraulică destul de ridicată a dispozitivului datorită numeroaselor tranziții ale diametrului.

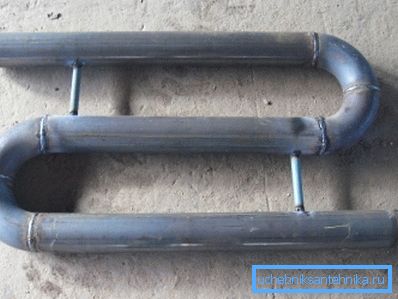

Înregistrările în formă de S pentru încălzire sunt o bobină cu secțiune constantă, în care sunt necesare doar jumperi mai subțiri pentru rigiditate. Pentru fabricarea rotunjiturilor cu țevi cu diametru mic (până la 50 mm) se utilizează benderul pentru țevi. Pentru secțiuni mari este necesar să se achiziționeze robinete gata preparate.

Cazuri speciale

În mod deosebit merită să menționăm câteva modele foarte curioase.

Registru continuu

La întreprinderile construite în anii 50-70 ai secolului trecut, în loc de registrele în formă de secțiune sau în formă de S, se utilizează o construcție destul de curioasă: un magazin sau o încăpere auxiliară este încins în jurul întregului perimetru cu o țeavă de neșters. Schema este utilă deoarece asigură încălzirea pereților cu un curent ascendent de aer cald de-a lungul întregii lor lungimi.

Registrul Autonome

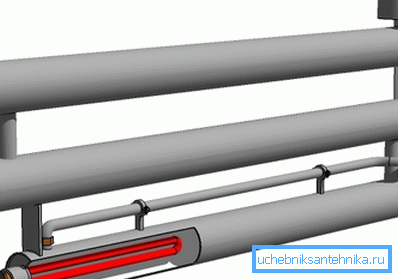

Ca dispozitiv de încălzire autonom, este adesea folosit un registru, la capătul secțiunii inferioare a căruia sunt instalate unul sau mai multe încălzitoare electrice tubulare.

Fabricarea dispozitivului are câteva subtilități.

• Jumperii în el sunt făcuți la ambele capete ale fiecărei secțiuni. Acest lucru asigură convecția lichidului de răcire.
• Dispozitivul este deschis. O parte din capacitate este utilizată ca rezervor de expansiune: agentul de răcire umple registrul numai pentru 90-95% din volum.
• Ca agent de răcire, adesea nu este apă folosită, ci ulei (minerit sau minerale ieftine), ceea ce ne permite să nu ne temem de dezghețare.

montare

Care este instalarea registrelor de încălzire?

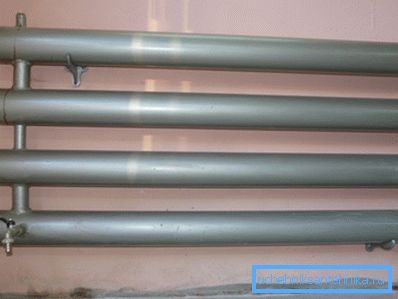

Cea mai simplă fixare a registrului se face pe o armătură netedă ciurată în perete cu un diametru de 10-14 mm.

1. Zidul este marcat de nivelul mai multor găuri în care trebuie amplasate secțiunile inferioare și superioare.
2. Găurile sunt forate cu un diametru mai mic de o jumătate de milimetru mai mic decât fitingurile pe care le aveți.

Sfat: deoarece burghiul cu un diametru, de exemplu, 11,5 mm, este aproape imposibil de găsit, gaura poate fi forat cu un diametru de 10 mm și extinsă cu un burghiu metalic de 11,5 mm.

1. Secțiunile de armătură cu șuruburi sunt antrenate în perete la o adâncime de cel puțin 6-7 cm.
2. Pe ele aparatul de încălzire este agățat.
3. Armătura este îndoită, îndoită în jurul secțiunii de registru. Pentru îndoire cu ajutorul pârghiei segmentului de țeavă.
4. Furtunurile excesive sunt întrerupte la fața locului; sfârșitul este rotunjit cu un fișier pentru a evita rănirea.

așezări

Care este calculul registrului de încălzire? Să începem de departe.

Ce caracteristici tehnice ale încălzitorului trebuie luate în considerare la alegerea acestuia?

• Presiunea de lucru Într-un registru sudat, acesta depășește în mod evident parametrii stației de încălzire centrală și îi permite să reziste la orice ciocan de apă.
• Temperatura de funcționare Este ușor să ghici că nu există nici o restricție specială.
• Putere termică. Acesta este selectat în funcție de volumul camerei. Lipsa puterii termice înseamnă că va fi rece la domiciliu; exces - care va trebui să țină ferestrele deschise și să suporte curenții.

Cum se calculează registrul de încălzire pentru o țeavă rotundă din oțel cu diametru cunoscut?

Următoarea formulă este valabilă aici:

Q = Pi * Dn * L * k * Dt, unde:

• Q - fluxul de căldură al secțiunii în wați.
• Pi este numărul pi considerat a fi 3.1415;
• DN - diametrul exterior al țevii în metri.
• L - lungimea secțiunii în metri.
• k este coeficientul de conductivitate termică al unei țevi de oțel, considerat a fi de 11,63 W / m2 * C.
• Dt este delta temperaturii dintre agentul de răcire și aerul din cameră.

Punct important: debitul de căldură este calculat pentru o conductă orizontală în acest fel. În registrul cu mai multe rânduri pentru toate secțiunile, cu excepția primului, se folosește un factor suplimentar de 0,9: aceștia se află în fluxul ascendent de aer cald din prima conductă, ceea ce reduce delta temperaturii.

Cum să recalculați diametrul țevii specificat de vânzător în centimetri la valorile obișnuite? Iată tabelul de potrivire a mărimilor:

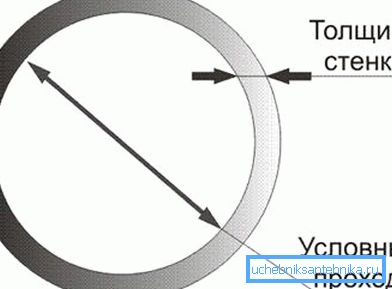

Notă: telecomanda aproximează diametrul interior. Pentru a obține una externă, este necesar să se adauge de două ori grosimea peretelui tubului.

Să estimăm transferul de căldură al unui registru cu patru rânduri dintr-o conductă cu un diametru exterior de 108 mm și o lungime de 1,2 metri la temperatura sa de +80 ° C și temperatura aerului în cameră +20 ° C.

1. Pentru prima secțiune, fluxul de căldură este de 3.1415 * 0.108 * 1.2 * 11.63 * (80-20) = 284 wați.
2. Pentru fiecare ulterior se înmulțește cu 0,9. 284 * 0,9 = 255.
3. Valoarea totală este de 284+ (255 * 3) = 1049 wați.

Evaluarea dispozitivului

Să încercăm să facem o scurtă evaluare a registrului.

• Este extrem de durabil și tolerant la greșeli.
• Spre deosebire de secțiunile cu aripioare dezvoltate, este ușor de curățat praful.
• Practic, nu are nevoie de spălare. În timp ce lichidul de răcire circulă prin dispozitiv, acesta se va încălzi pe tot volumul.
• Aspect - să spunem, pentru un amator. Registrul nu decorează exact camera.
• Datorită lipsei de aripioare și a conductivității termice scăzute a oțelului, producția de căldură a registrului este semnificativ inferioară radiatorului de aluminiu cu aceleași dimensiuni.

constatări

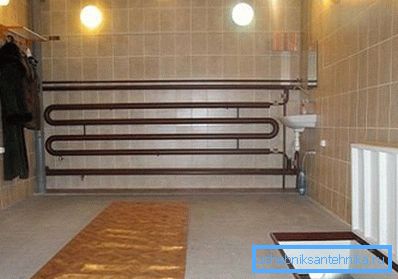

Registrele ar trebui să fie utilizate în primul rând pentru încălzirea garajelor, atelierelor și a spațiilor industriale. Pentru un apartament, ar trebui să vă uitați la aparatele de încălzire din aluminiu și bimetalice mai compact și decent.

Ca întotdeauna, videoclipul atașat va oferi cititorului informații suplimentare. Mult noroc!
