Registrul conductelor netede: ce trebuie luat în considerare

La încălzirea spațiilor cu un volum mare: depozite, ateliere, hangare, organizații publice, registre de încălzire din conducte netede sunt cele mai eficiente. Au o lungime mare. Prin urmare, ele nu creează o sursă locală de căldură, ci o sursă volumetrică.

În clădirile rezidențiale, registrele sunt utilizate în toalete și băi, în care instalarea radiatoarelor este neprofitabilă datorită suprafeței lor complexe.

Caracteristicile instrumentului

1. Dispozitivul este alcătuit din mai multe țevi, care sunt conectate prin poduri și sunt amplasate pe perete. (Vezi și articolul Cum se mărește puterea termică a unei țevi de încălzire: caracteristici.)
2. Încărcătorul de căldură - abur, antigel, apă, ulei, intră în registru pe o parte și este descărcat pe cealaltă parte.

Fiți atenți! Între elemente ar trebui să existe decalaje egale cu secțiunea transversală + 50 mm. Aceasta elimină iradierea reciprocă a acestora, iar transferul de căldură al registrelor din conductele netede crește.

1. Diametrul elementelor poate fi de la 25 mm la 400 mm.
2. Presiunea maximă admisă în dispozitive trebuie să fie de 1 MPa.
3. Cel mai obișnuit material al registrelor este o țeavă din aliaje de carbon, oțel inoxidabil sau oțel slab aliat. Există, de asemenea, dispozitive de uz casnic realizate din elemente din fontă.

Fiți atenți! Produsele din aluminiu au un transfer de căldură mai mare decât oțelul. Cu toate acestea, ele nu sunt durabile. Calitatea lichidului de răcire afectează în mare măsură viața lor de serviciu.

1. Duzele dispozitivului sunt montate în trei moduri: filetate, flanșe și sudate.

Clasificarea dispozitivelor

Dispozitivul poate avea două configurații.

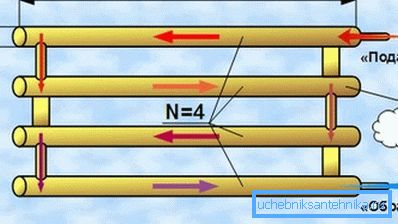

1. Analogii secțiunii constau din 2/4 elemente, ale căror capete sunt închise cu dopuri, eliptice sau plate. Răcirea curge prin conductă într-o parte a secțiunii și o lasă pe cealaltă parte. Acest lucru asigură transferul maxim de căldură. Dispozitivul poate fi echipat cu un niplu și este conectat un robinet de aer.
2. În dispozitive serpentine (în formă de S) elementele sunt conectate prin arce, diametrul lor fiind secțional. Această formă oferă dispozitivului o eficiență mai mare, deoarece crește suprafața pentru schimbul de căldură. Încălzitorul (care poate fi utilizat pentru o conductă din PVC rigidă netedă) nu are zone cu o îngustare a diametrului, ceea ce duce la scăderea presiunii hidraulice.

Prin proiectare, există 5 tipuri de dispozitive:

• dispozitiv în formă de P în două rânduri;
• dispozitiv în formă de S cu trei rânduri;
• secțiune analogică cu jumperi de două sau mai multe rânduri;
• dispozitiv cu două rânduri în formă de U cu jumper;
• analog analogic secundar cu un jumper.

Valoarea înregistrată

1. Nivel ridicat de transfer de căldură vă permite să încălziți în mod eficient zone mari cu dimensiuni relativ mici ale dispozitivului. (A se vedea și articolul Conectarea la canalizare: caracteristici.)
2. Construirea și instalarea registrului este relativ simplă.. Desenul nu este necesar pentru el. Pentru a face dispozitivul cu mâinile tale, este suficient să ai o mașină de sudură și o mașină de rectificat cu o roată de tăiere.
3. Dispozitivul poate rezista la o presiune ridicată (aproximativ 1 MPa) și este rezistent la săriturile sale (șocuri hidraulice).
4. Instrucțiunea permite utilizarea ca agent de răcire în registre: apă, ulei, antigel, abur.
5. Datorită lungimii sale, aparatul încălzește în mod egal camera..
6. Registrele de prețuri disponibile, nu au nevoie de accesorii suplimentare pentru instalare.

Calculele necesare

Pierderile de capăt pe întreaga lungime a fluxului de lichid de răcire depind în mod substanțial de gradul de rugozitate a pereților conductei. Suprafața lor este întotdeauna diferită de cea absolut netedă și prezintă neregularități și proeminențe.

Pe această bază, atunci când se calculează registrul, trebuie remarcat faptul că specialiștii disting între conductele netede hidraulice și cele brute.

Conducte groase și netede

Mărimea și forma protuberanțelor depind de materialul produselor (cea mai netedă este țeavă HDPE) și gradul de prelucrare a acesteia. Condiții importante și de funcționare. În cursul său, materialul poate coroda, particulele solide conținute în lichidul de răcire etc. se pot depune pe pereții conductei.

Pereții tuturor conductelor sunt acoperite cu micro-înălțimi, având o înălțime medie a proeminențelor de rugozitate. Este indicat printr-o scrisoare?

În funcție de modul în care dimensiunile coastelor de rugozitate se corelează cu grosimea filmului laminar (este indicat?), Conductele (cu mișcare turbulentă) sunt împărțite în 3 tipuri.

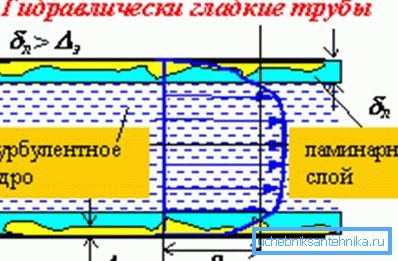

1. Țevile hidraulice netede sunt produsele de cea mai bună calitate.. Dacă înălțimea micro-înălțimilor este mai mică decât grosimea filmului laminar, atunci rugozitatea suprafeței nu afectează mișcarea lichidului de răcire. În consecință, pierderea de presiune nu depinde de rugozitatea conductei. Pereții produselor, în acest caz, aparțin sistemului hidraulic neted.
2. Dacă înălțimea proeminențelor este mai mare decât grosimea filmului laminar, pierderea de presiune depinde de relieful intern al produselor.. Aceste țevi aparțin unor hârtii hidraulice.
3. Atunci când înălțimea medie a tuberculilor este aproximativ egală cu nivelul grosimii filmului laminar, pereții conductelor aparțin categoriei de rezistență de tranziție.

Grosimea filmului laminar se calculează cu formula:

??30 • d / Rev?, Unde:

• d este diametrul interior al țevii;
• Re este numărul Reynolds (debitul mediu de răcire);
• ? - valoarea coeficientului de rezistență hidraulică.

Pentru a calcula registrele de conducte netede pentru încălzire, puteți utiliza o cantitate aproximativă de rugozitate a rugozității pereților. Valorile sunt prezentate în tabel.

Unul dintre indicatorii cei mai mici are o conductă din PVC netedă - 0,01 / 0,02 mm.

Calculul puterii

Adaptarea se poate face pe cont propriu. Înainte de aceasta, este necesar să se calculeze registrul de conducte netede utilizând formula:

Q =? • dn • l • k • (tg? To) • (1? Of).

Literele din aceasta înseamnă:

• ?= 3,14;
• dn - diametrul exterior al țevilor, în metri;
• l este lungimea secțiunii sau secțiunii, în metri;
• k - coeficient de transfer termic (11,63 W / m2 • ° С);
• tg este temperatura lichidului de răcire;
• temperatura aerului în cameră;
• ?de - coeficientul de economisire a căldurii de către materialul izolator, atunci când îl are registrul, cifra este de 0,6 / 0,8, dacă nu există, coeficientul este zero.

De exemplu, luați următoarele date sursă:

• lungimea secțiunii - 5 m;
• diametrul țevilor - 159 mm;
• temperatura apei - 80 °;
• temperatura în cameră este de 23 °.

Înlocuind numerele din formula, rezultă un total de 1655 de wați. Valoarea indică puterea termică a unui dispozitiv orizontal cu un singur rând. Când există mai multe secțiuni, utilizați un factor de reducere pentru fiecare dintre acestea. Este de 0,9.

concluzie

Atunci când faceți înregistrarea dvs., asigurați-vă că acordați atenție tipului de conducte din punct de vedere al netezimii. Această valoare va afecta pierderea fluxului agentului de răcire și, prin urmare, eficiența dispozitivului.

Videoclipul din acest articol vă va ajuta să înțelegeți subiectul său.
